3D打印机用GT2同步带轮结构设计

　　做桌面级FDM3D打印机结构调试的工程师，多半都在同步带轮选型上踩过坑——要么齿形啮合间隙过大导致打印层纹错位，要么安装同轴度偏差引发高速运动震颤，而这款适配GT2同步带的带轮，正是针对桌面级3D打印设备的传动需求做的结构优化。先从实际应用场景说，这类带轮主要用在3D打印机的X、Y轴运动传动链路里，部分近程挤出结构的送料机构也会选用同规格小尺寸带轮，负责把步进电机的旋转运动转化为打印头或热床的直线进给，传动精度直接决定了打印件的尺寸公差与表面成型质量，哪怕是0.1mm的传动回程误差，都可能在薄壁件打印时出现层间错位的瑕疵。

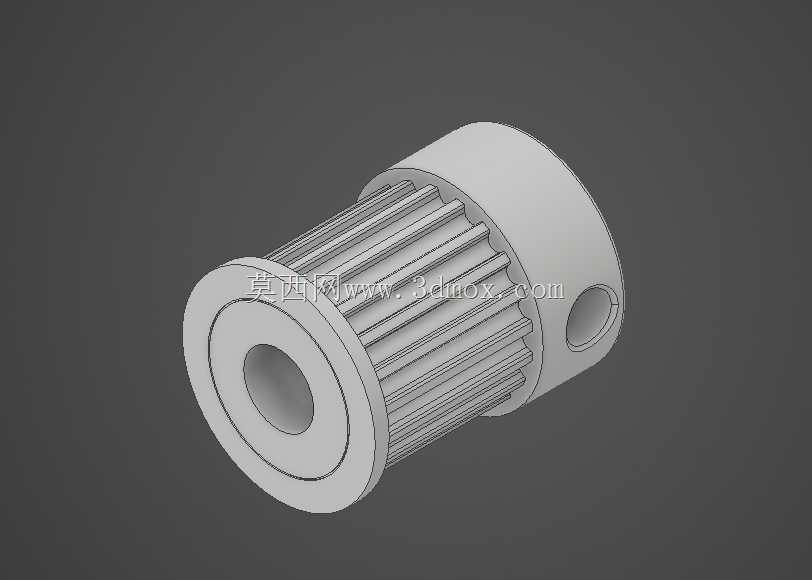

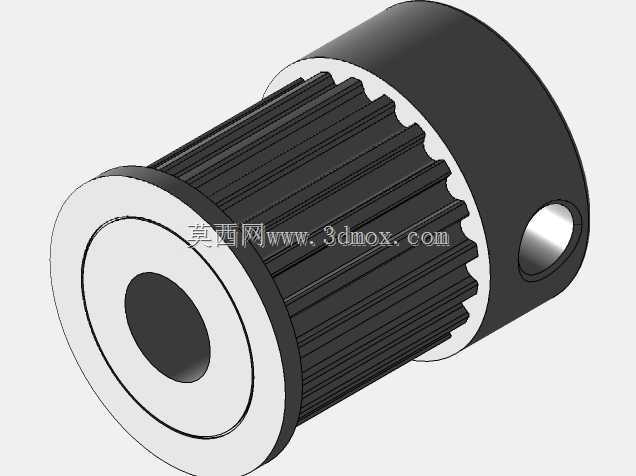

　　从功能特性上看，这款带轮采用标准GT2齿形设计，齿距为2mm，齿廓曲线做了适配圆弧齿同步带的修型，和配套的橡胶同步带啮合时，齿面接触应力分布更均匀，不会出现直齿啮合常见的卡滞、跳齿问题，哪怕是设备长时间连续运行，带齿磨损量也能控制在极小范围内。带轮主体采用中空轴套结构，中心通孔适配常见的4mm、5mm直径步进电机输出轴，侧面预留了紧定螺钉安装孔，安装时可以通过紧定螺钉把带轮牢牢锁在电机轴上，避免高速正反转时出现带轮打滑空转的问题。带轮两端做了挡边凸缘结构，凸缘高度高出齿顶1.2mm左右，能防止同步带在高速往复运动时从带轮齿槽中脱出，很多新手组装打印机时遇到的“掉皮带”问题，本质就是选了无挡边的带轮，运动过程中皮带受侧向力偏移脱落。

　　设计思路上，这款带轮没有做多余的冗余结构，整体采用等壁厚设计，齿根位置做了R0.3mm的圆角过渡，避免应力集中导致的齿根断裂问题，哪怕是用PLA、PETG等常见3D打印材料自行加工这款带轮，也能满足日常使用的强度要求。带轮的轮毂长度做了优化，比常见的标准GT2带轮缩短了2mm，既保证了和同步带的啮合宽度足够传递扭矩，又能减少X轴运动组件的整体宽度，给打印头留出更大的成型行程空间。很多人选型时容易忽略啮合宽度的问题，选了齿宽过窄的带轮，不仅传动扭矩不足容易跳齿，皮带的磨损速度也会快很多，这款带轮适配6mm宽度的GT2同步带，啮合宽度留了0.2mm的安装余量，皮带安装后不会出现侧边摩擦挡边的问题。

　　再说到安装边界尺寸，这款带轮的齿顶圆直径控制在12.5mm左右，对应的节圆直径为12.07mm，安装时要注意带轮的端面跳动公差，装配后需要用百分表打表调整，保证端面跳动量不超过0.05mm，否则会导致皮带运动时出现周期性松紧变化，直接反映在打印件上就是规律性的水平振纹。两个配对带轮的安装平行度也要控制在0.1mm以内，平行度偏差过大时，皮带会持续摩擦单侧挡边，不仅会产生明显的运行噪音，还会加速皮带侧边的磨损，大幅缩短皮带使用寿命。安装紧定螺钉时，要对准电机轴上的铣平位置，不要直接顶在光轴面上，否则锁紧力不足，设备做高速往复运动时很容易出现带轮移位，导致打印尺寸失准。

　　实际使用中，这类带轮除了3D打印机领域，也可以用在小型自动化设备的轻载传动场景里，比如小型激光雕刻机的XY轴传动、桌面级点胶机的运动机构，只要是采用GT2同步带传动、负载扭矩不超过0.5N·m的轻载传动场景，这款带轮都能满足使用要求。相比市面上常见的同规格带轮，这款结构的带轮重量更轻，转动惯量更小，步进电机驱动时的加减速响应速度更快，做高速运动时不会因为惯量过大出现失步问题，对于追求打印速度的桌面级设备来说，更小的转动惯量意味着可以设置更高的运动加速度，有效缩短单件打印的耗时。另外带轮的内孔和齿形的同轴度做了严格控制，装配后不会出现偏心问题，很多廉价带轮因为同轴度差，转动时会带动皮带产生周期性振动，哪怕是把皮带张紧度调到合适范围，也没法完全消除振动带来的打印瑕疵，这款带轮的结构设计从源头规避了这个问题，只要装配时调整到位，就能实现平稳的传动输出。
