往复式活塞发动机连杆结构三维设计

　　在往复式活塞发动机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构设计合理性直接决定整机运行可靠性与动力输出效率。从实际装机场景来看，这类连杆广泛适配小排量单缸内燃机、通用动力汽油机以及小型柴油机的动力总成，常见于农用机械动力单元、小型发电机组、园林作业机械的动力端，承担着将活塞承受的燃烧爆发压力平稳传递至曲轴曲柄销的核心作用，工作过程中需持续承受交变拉压载荷、惯性冲击载荷，部分高转速工况下还要兼顾抗弯曲疲劳性能。

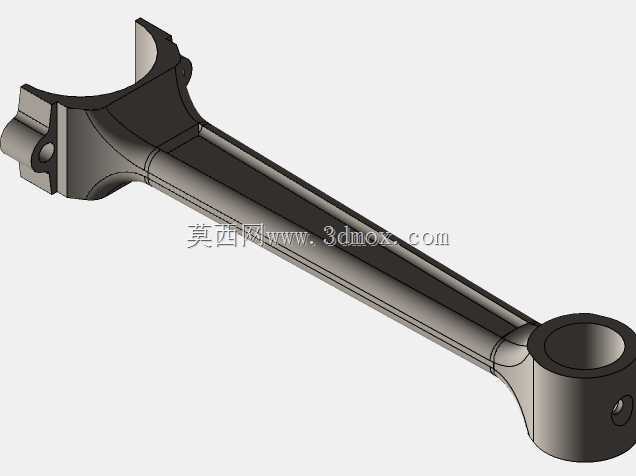

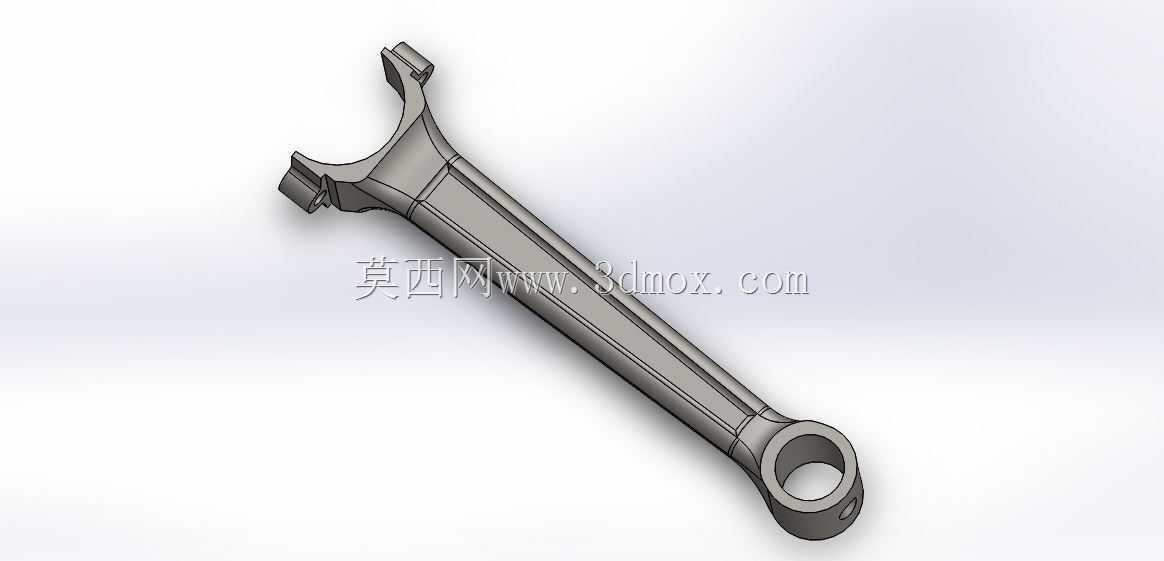

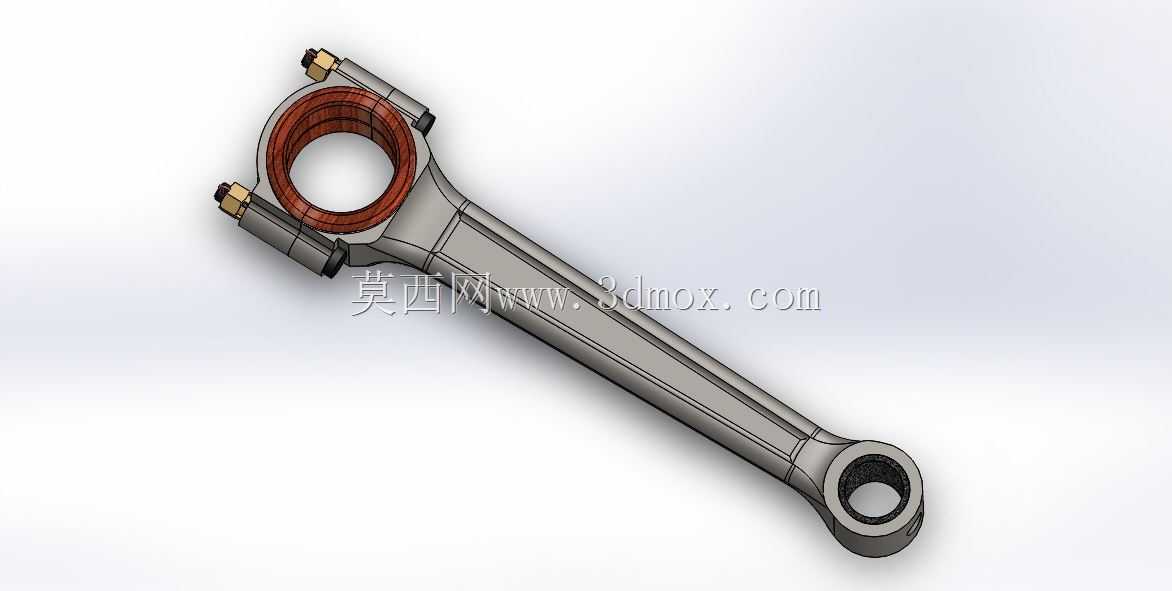

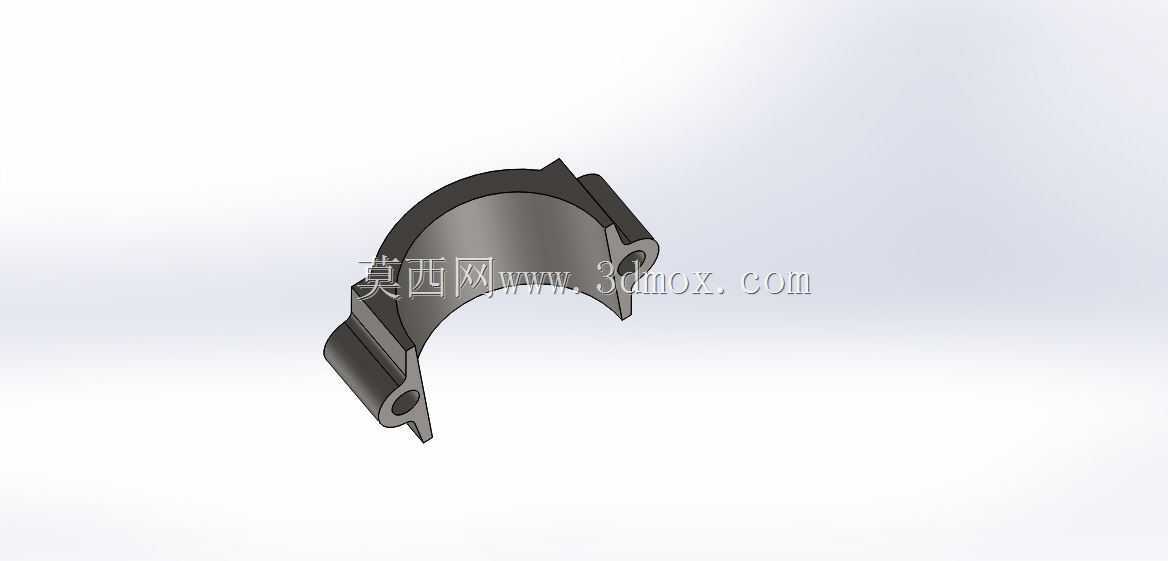

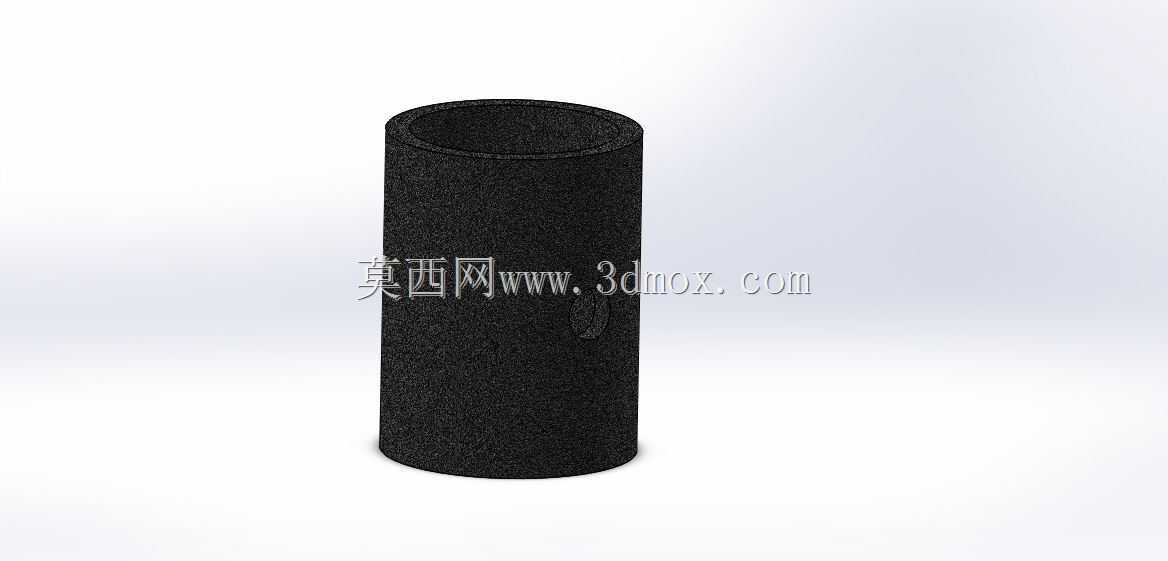

　　从结构功能设计层面来看，该连杆采用分体式大头端设计，大头端配套轴瓦安装位，通过两个对称布置的连杆螺栓实现端盖与杆身的刚性锁紧，这种结构能够在曲轴总装阶段顺利完成连杆与曲柄销的装配，同时保证轴瓦与曲柄销的配合面有足够的接触面积，降低接触面比压，减少长期运行过程中的磨损量。杆身采用变截面工字形结构设计，这种截面形式能够在保证整体结构强度、刚度满足载荷要求的前提下，尽可能降低连杆自身的往复运动质量，减少高转速工况下产生的惯性力，降低曲轴与主轴承的负载。小头端采用整体式环形结构，内部预留活塞销衬套安装位，工作时与活塞销形成转动副，能够补偿活塞运动过程中产生的微小摆角，避免运动卡滞。

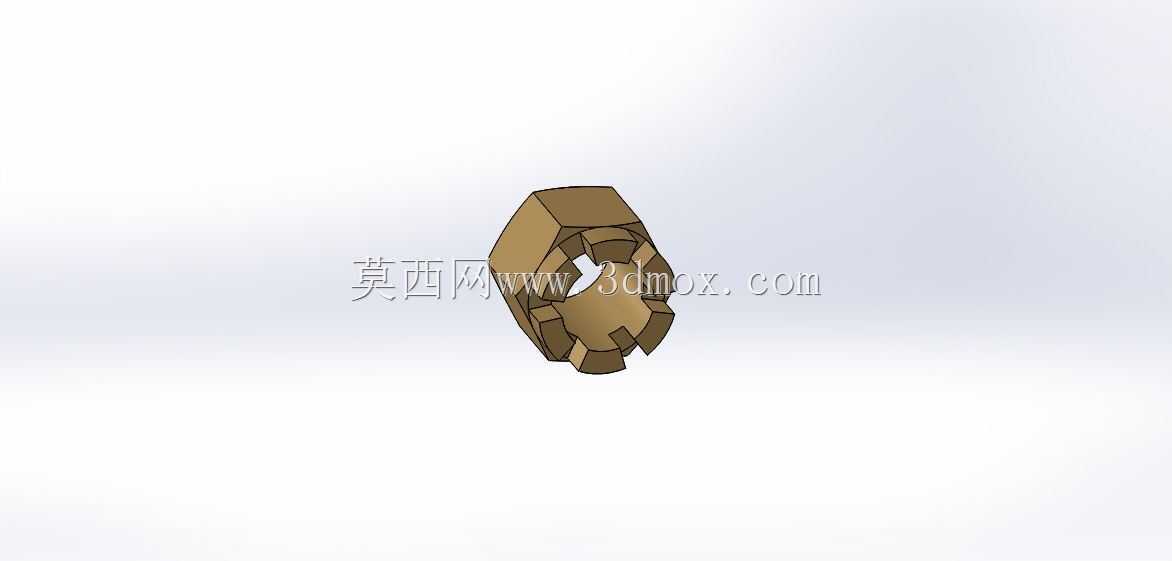

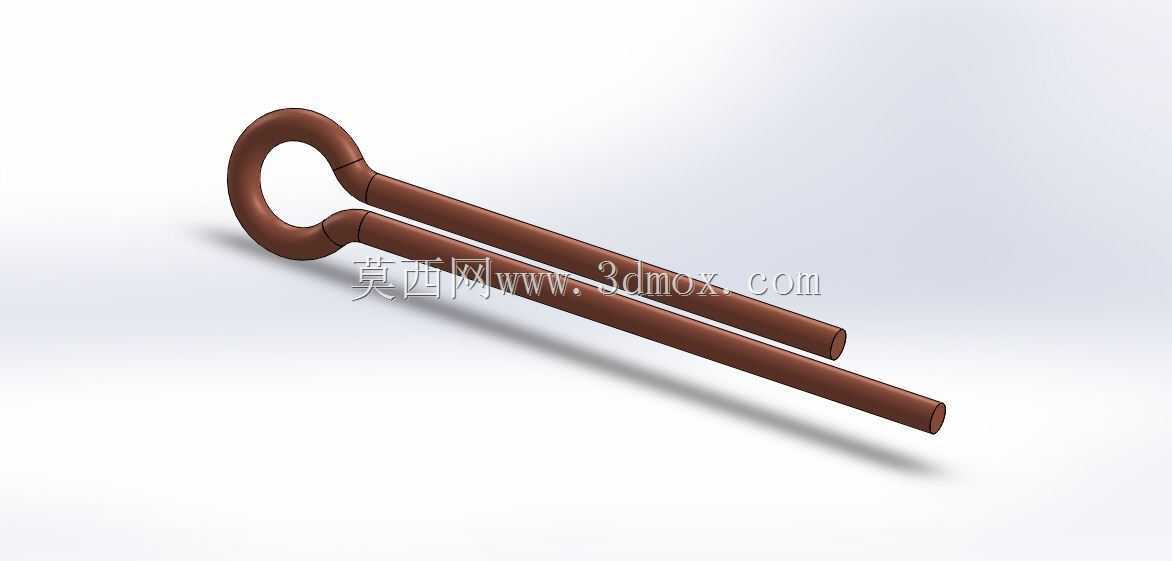

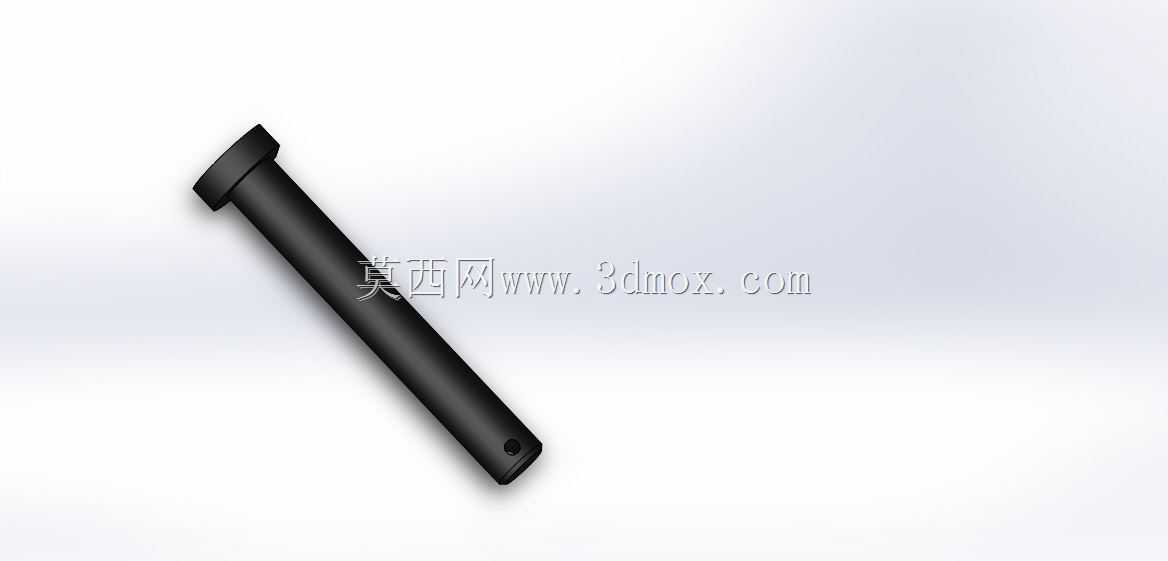

　　从安装边界与尺寸匹配逻辑来看，设计过程中首先需要明确大头端内孔与曲柄销的配合公差，通常采用基孔制过渡配合，保证轴瓦装配后无松动，同时留有合适的润滑油膜间隙；小头端内孔与活塞销的配合则需要考虑热膨胀量，常温下保留合适的间隙，避免发动机达到工作温度后因材料膨胀导致活塞销卡滞。连杆大小头端的中心距是核心安装尺寸，直接决定发动机的压缩比与活塞行程参数，设计时需要严格控制中心距的尺寸公差，同时保证大小头端内孔的圆柱度、两孔轴线的平行度误差在允许范围内，避免装机后出现活塞偏磨、轴瓦偏载等异常故障。连杆螺栓的安装位置需要对称分布在大头端分型面两侧，螺栓孔的位置度需要严格管控，保证端盖装配后分型面贴合紧密，无错位间隙，避免工作过程中出现连接松动。

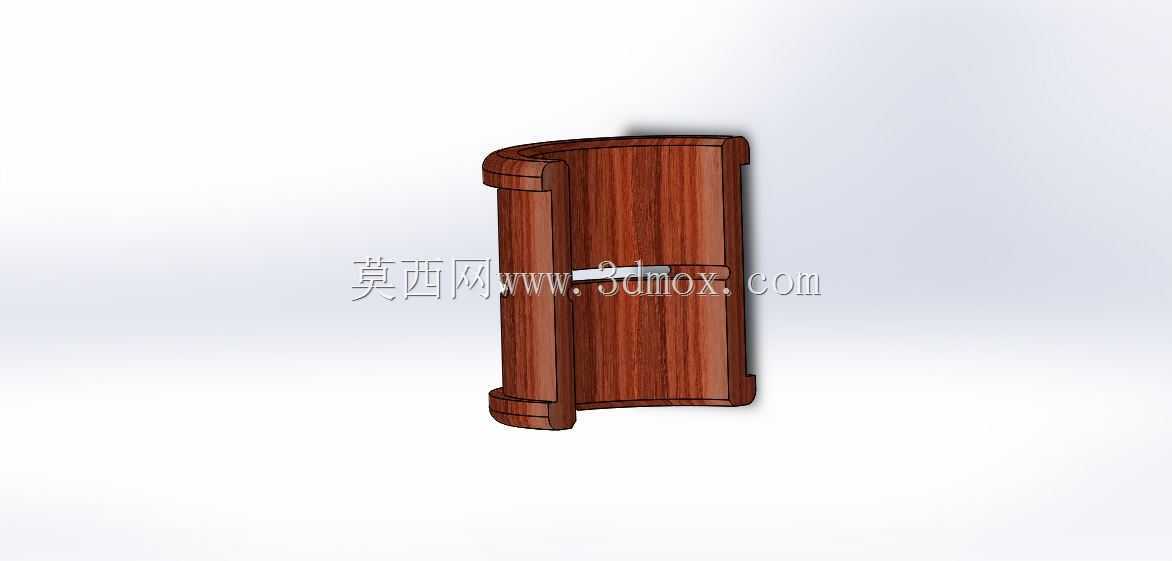

　　在细节设计上，杆身与大小头端的过渡位置均采用大圆角过渡结构，避免应力集中导致的疲劳断裂风险，所有棱边均做倒钝处理，减少加工与装配过程中的应力集中源。大头端的轴瓦定位槽设计在端盖与杆身的结合位置，能够保证轴瓦装配后周向无窜动，润滑油道的开孔位置避开主要受力截面，保证润滑油能够顺利输送至活塞销与曲柄销的配合面，形成持续的润滑膜，降低摩擦损耗。这类连杆的材料通常选用调质合金钢，经过模锻成型后进行调质处理，表面做喷丸强化处理提升疲劳强度，部分高负荷工况下还会对杆身表面进行滚压处理，进一步提升抗疲劳性能。在实际建模过程中，需要重点还原各配合面的尺寸精度、过渡圆角的实际大小、螺栓连接的结构细节，保证模型能够直接用于后续的有限元受力分析、装配干涉检查以及工程图输出，为后续的样件试制、工艺编制提供准确的三维数据支撑。
