在各类需要杆系传力的机械结构场景中,这类转向节接头是承担载荷传递、适配小角度偏摆的核心连接件,常见于车辆转向拉杆系统、工业设备连杆机构、工程机械操作联动结构中,用来衔接两根需要承受轴向拉伸载荷的杆件,当安装位存在装配误差、工作过程中杆件出现小角度相对偏转、需要抵消少量安装错位带来的附加应力时,这类接头能在保证传力可靠性的前提下,提供必要的柔性补偿空间,避免杆件根部因为刚性约束出现应力集中断裂的问题。

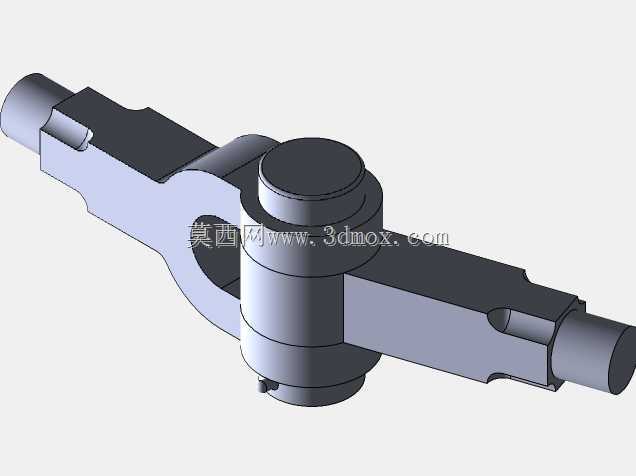

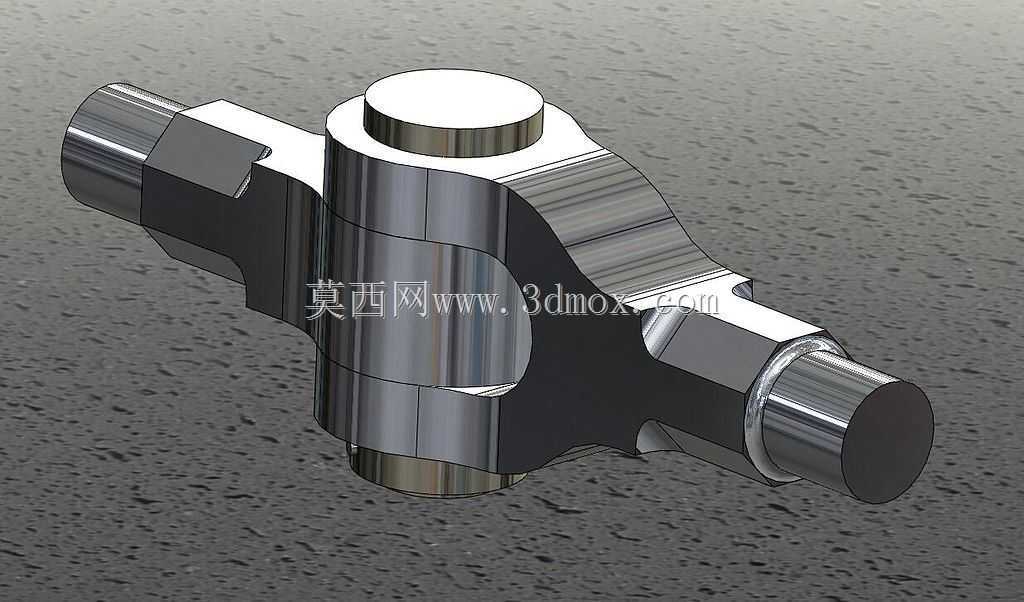

从结构功能来看,该接头的核心作用是保证两根对接杆件的轴向载荷传递路径连续,同时允许两个连接端存在一定角度的相对转动,不会因为杆件的工作摆角产生卡滞。中间的主体腔体是容纳铰接结构的核心区域,上下的圆柱凸台是铰接销轴的安装定位位,销轴穿过腔体内部后,将两个对称布置的连接臂与中间主体铰接为一体,两侧向外延伸的外螺纹轴段是与配套拉杆的连接接口,轴段上加工的六角结构是装配时的扳手夹持位,方便安装时施加拧紧力矩,不需要额外设计工装夹持光滑轴段,能有效避免装配过程中划伤配合面。
设计这类接头时,首先要核算额定拉伸载荷下的结构强度,两侧连接轴的小径要根据材料的屈服强度、安全系数计算出最小截面尺寸,保证在最大工作载荷下不会出现轴段拉断的问题;中间铰接腔体的壁厚要结合销轴的剪切强度匹配设计,既要避免腔体侧壁在侧向载荷下出现胀裂,也要控制整体重量不会过大。铰接副的配合间隙需要根据实际使用场景的偏转角度范围设定,如果是用于频繁摆动的工况,间隙要适当放大并预留润滑空间,如果是仅用于补偿安装误差的静态连接场景,间隙可以适当缩小以提升整体连接刚度。两侧连接轴的同轴度、铰接孔与连接轴轴线的垂直度是加工时需要重点控制的形位公差,若同轴度超差,装配后两根拉杆会出现别劲的问题,工作过程中会产生额外的附加弯矩,加速接头的疲劳损坏;若垂直度超差,铰接转动时会出现卡滞,无法实现预期的角度补偿效果。
从安装边界来看,两侧外螺纹的规格需要和配套拉杆的内螺纹尺寸完全匹配,螺纹旋合长度要满足螺纹连接的强度要求,一般不小于螺纹公称直径的1.2倍,保证螺纹牙的受力均匀,不会出现滑牙失效。中间主体的最大外圆尺寸决定了安装时需要预留的径向操作空间,上下铰接凸台的突出高度要保证销轴安装后有足够的轴向定位空间,不会出现销轴脱出的问题。接头整体的轴向总长度要结合拉杆的调节行程设计,在装配时可以通过旋转接头调整两根拉杆的总长度,实现杆系的预紧力调节,六角夹持位的对边尺寸要符合标准扳手的尺寸系列,方便现场装配和后期维护时的拆装操作。
在实际工况中,这类接头的载荷作用线始终沿杆件轴向,即使存在小角度偏转,载荷的传递方向也不会出现大幅偏移,不会因为角度补偿产生额外的分力影响整个杆系的受力状态。铰接部位的接触面需要做适当的表面硬化处理,提升耐磨性能,因为频繁摆动过程中接触面的微动磨损是这类接头的主要失效形式,表面硬度提升后能大幅延长接头的使用寿命,减少设备维护时的零件更换频率。设计时还要考虑接头的应力分布,在轴段与主体连接的位置要设计足够大的过渡圆角,避免截面突变带来的应力集中,圆角半径一般不小于轴径的0.1倍,从结构上降低疲劳断裂的风险。
