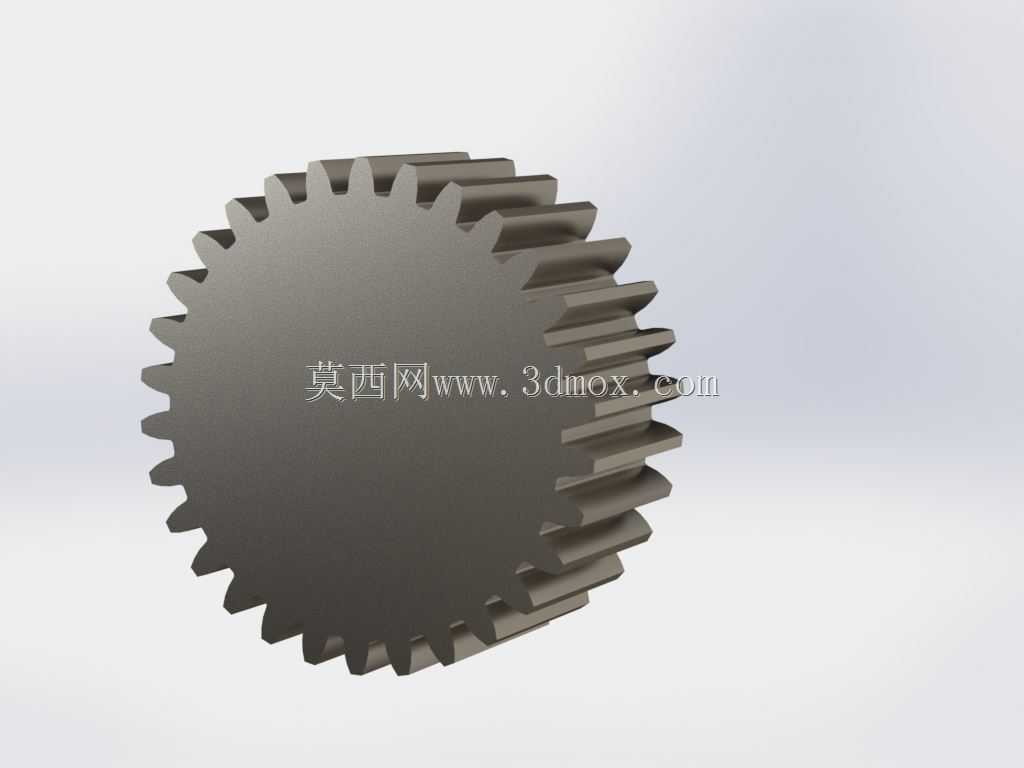

汽车传动用直齿圆柱齿轮结构设计

　　在汽车动力传输链路里，直齿圆柱齿轮是手动变速器、分动箱、启动机构中应用占比极高的基础传动元件，这类齿轮没有轴向分力，啮合过程中径向载荷直接作用于支撑轴承，对轴系的轴向定位要求相对斜齿轮更低，装配调整环节的容错空间更大，尤其适合中低速、大扭矩传递的工况场景。从实际使用场景来看，汽车启动机的驱动齿轮、变速器一轴常啮合齿轮、差速器端的输入直齿轮，大多采用这类结构，主要原因是直齿轮加工时的滚齿、插齿工序工艺成熟，齿形精度容易控制，批量生产时的齿向误差、齿距累积误差能稳定控制在GB/T 10095规定的7级精度区间，完全满足民用汽车传动系统的寿命与NVH要求。

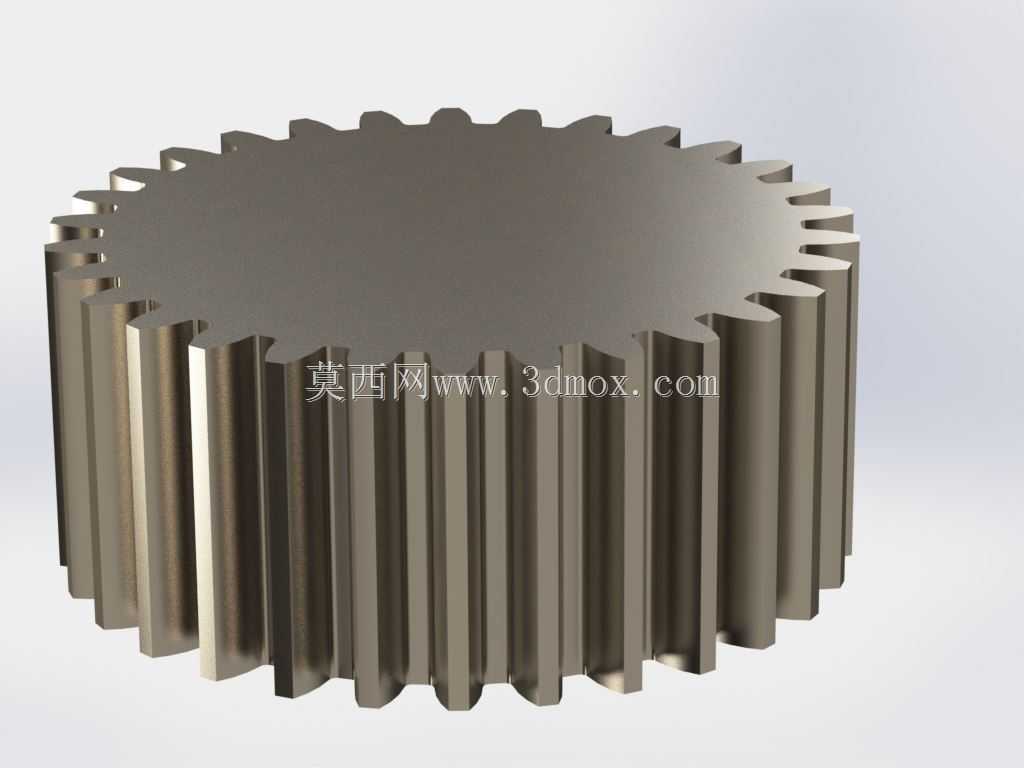

　　设计这类直齿轮时，首先要匹配传动副的速比要求确定齿数，避免根切的最小齿数约束是首要考量，当齿数少于17时必须采用变位设计，通过正变位修正齿根厚度，提升轮齿的弯曲疲劳强度，毕竟汽车传动系统频繁承受起步冲击、急加速过载，齿根断裂是最常见的失效形式。齿宽的设定需要结合安装轴的直径确定，通常齿宽系数取0.2到0.4之间，齿宽过大会导致载荷沿齿向分布不均，加工时的齿向误差会让轮齿一端出现偏载，加速局部磨损；齿宽过小则会导致单齿啮合应力过大，齿面接触疲劳强度不足，容易出现点蚀失效。

　　从安装边界来看，这类齿轮的内孔通常采用H7级公差的圆柱孔配合平键连接，部分高转速工况会采用渐开线花键连接，保证同轴度的同时传递更大扭矩。齿轮端面需要设计退刀槽结构，给滚齿、插齿加工留出刀具退刀空间，退刀槽的宽度要匹配所选加工刀具的厚度，避免加工时刀具刮伤齿轮端面或者相邻轴肩。齿顶圆的尺寸公差通常取h8级，装配时齿顶圆与壳体之间需要留出至少2mm的径向间隙，防止齿轮受热膨胀后与壳体发生剐蹭，同时也能容纳润滑油流动，带走啮合过程中产生的热量与磨屑。

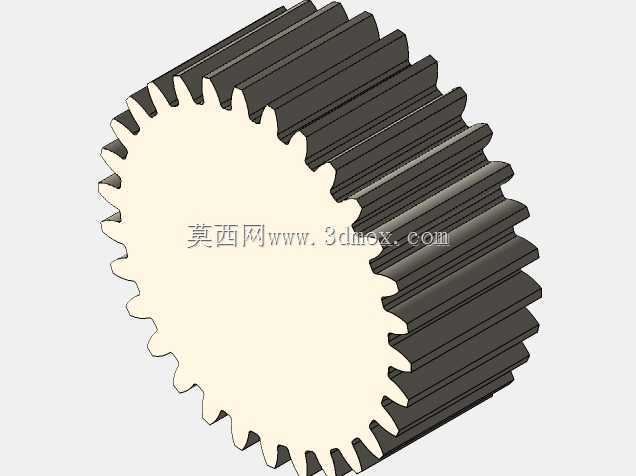

　　轮齿的齿形采用标准渐开线，压力角取20度，这一参数是经过长期工业验证的通用值，既可以保证啮合传动的效率，也能兼顾齿根强度与齿面接触强度。齿顶高系数取1，顶隙系数取0.25，保证啮合时两个齿轮的齿顶与对方齿根之间留出足够的顶隙，储存润滑油同时避免传动卡滞。在实际选型替换时，需要注意同模数、同齿数的齿轮如果变位系数不同，是无法正常啮合的，会出现侧隙过大或者卡齿的问题，必须保证配对齿轮的模数、压力角、变位系数、螺旋角完全匹配，才能实现平稳传动。

　　这类直齿轮的材料通常选用20CrMnTi合金钢，经过渗碳淬火处理后，齿面硬度可以达到HRC58-62，芯部硬度保持在HRC30-40，既保证齿面的耐磨性能，又让芯部有足够的韧性承受冲击载荷。加工流程通常是先锻造毛坯，经过正火处理改善切削性能，然后粗车、精车内外圆与端面，之后滚齿或者插齿加工齿形，再进行渗碳淬火，最后对安装内孔、端面进行磨削加工，修正热处理带来的变形，保证安装基准的精度。部分要求更高的齿轮还会进行磨齿加工，进一步提升齿形精度，降低传动噪音，适合高端乘用车的变速器使用。

　　在实际设备运行中，这类直齿轮的润滑大多采用飞溅润滑方式，依靠齿轮转动时带起的润滑油覆盖啮合面，润滑油的黏度需要根据工作环境温度选择，低温环境下选用黏度更低的齿轮油，避免冷启动时润滑油流动性差导致齿面干摩擦；高温工况下选用黏度更高的齿轮油，保证啮合面有足够的油膜厚度。日常维护中需要定期检查润滑油中的铁屑含量，当铁屑浓度过高时说明齿面出现异常磨损，需要及时检查齿轮啮合间隙与轴承磨损情况，避免故障扩大导致传动系统失效。
