普通卧式车床配套尾座结构三维设计

　　在普通卧式车床的长轴类、盘套类零件加工场景中，尾座是承担工件轴向顶紧、辅助支撑的核心配套部件，直接决定长径比超过5的轴类零件加工时的刚性表现，避免工件在切削力作用下出现让刀、振纹甚至飞出的安全隐患。这套尾座结构的设计完全匹配卧式车床床身导轨的安装基准，底部设置的定位凸台与床身导轨的V型面、平导轨面精准贴合，安装时可通过底部的锁紧螺栓组件将尾座整体固定在床身导轨的任意轴向位置，适配不同长度规格的工件装夹需求，当需要加工锥度零件时，也可通过尾座体的横向偏移机构调整顶尖轴线与主轴轴线的同轴度，完成小锥度长轴的锥面车削加工。

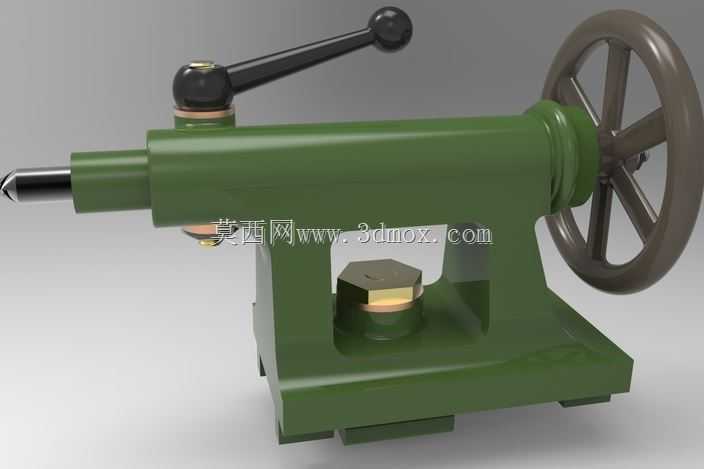

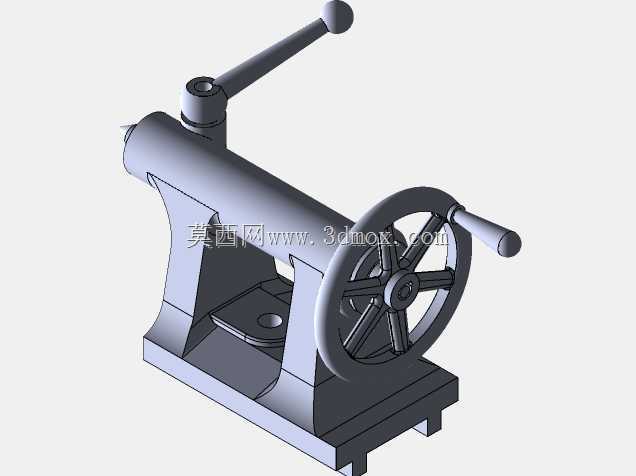

　　从功能结构来看，这套尾座的核心运动部件为内置的伸缩套筒，套筒前端可安装固定顶尖、回转顶尖或者钻夹头、铰刀等孔加工刀具，后端通过丝杠螺母副与尾部的手轮连接，操作人员转动手轮即可带动套筒沿尾座体的内孔做轴向进给运动，实现顶尖的顶紧、退回动作，套筒表面刻有轴向刻度线，可直观读取套筒的伸出长度，方便操作人员控制顶紧行程，避免顶紧力过大造成工件变形或者顶紧力不足导致支撑失效。尾座体上部设置的锁紧手柄，可在套筒调整到目标位置后将套筒与尾座体刚性锁死，避免切削过程中套筒受轴向力发生窜动，影响加工精度；而底部的锁紧机构则负责将整个尾座体与床身导轨固定，防止重切削时尾座出现轴向位移。

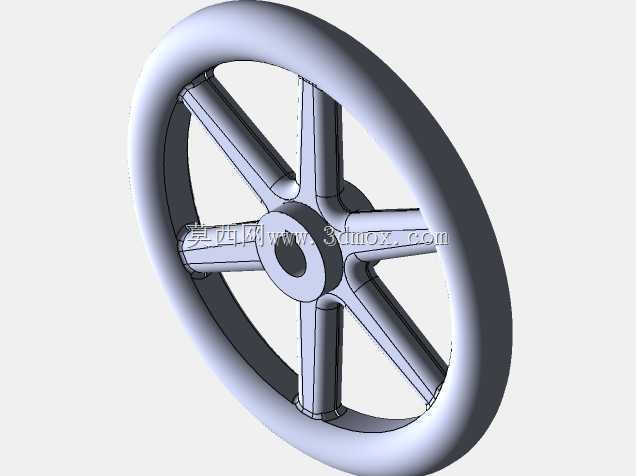

　　设计过程中，尾座体采用了箱型铸铁结构的设计思路，利用铸铁材料良好的减震性与刚性，吸收车削加工过程中产生的振动，保证加工稳定性，内部的套筒内孔经过精密研磨，与套筒的配合间隙控制在0.01-0.02mm之间，既保证套筒伸缩顺畅无卡滞，又避免间隙过大导致顶尖摆动，影响工件的同轴度要求。手轮采用轮辐式结构，转动时的力臂设计符合人体工程学要求，操作人员无需施加过大的力即可完成顶尖的进给与退回，手柄部分做了防滑处理，即使手上沾有切削液也能稳定操作。锁紧机构采用了偏心锁紧与螺栓压紧结合的结构，扳动锁紧手柄即可通过偏心块的作用力将套筒压紧在尾座体的内孔壁上，锁紧可靠且操作便捷，无需额外使用扳手等工具。

　　从安装边界尺寸来看，这套尾座的导轨安装面间距、中心高参数完全适配主流规格的普通卧式车床，安装时无需对床身导轨做额外改造，直接替换原有同规格尾座即可投入使用，尾座体的最大横向偏移量可满足常见小锥度零件的加工需求，套筒的最大伸出行程覆盖了常规轴类零件的顶紧行程范围，日常使用中可通过注油孔定期向套筒内孔、丝杠螺母副加注润滑油，减少运动部件的磨损，延长设备使用寿命。在实际生产场景中，这套尾座不仅可用于轴类零件的顶紧支撑，还可搭配钻头、铰刀完成轴类零件端面的中心孔加工、内孔铰削等工序，拓展车床的加工范围，当进行重型切削时，可通过底部的压紧螺栓进一步提升尾座与床身的连接刚性，避免大切深、大进给量切削时尾座出现移位。整套结构没有冗余的复杂设计，所有部件都围绕提升支撑刚性、操作便捷性、加工稳定性三个核心目标设计，完全满足普通机加工车间的日常生产使用需求，结构简单可靠，维护保养难度低，适合作为普通卧式车床的标准配套附件使用。
