STM32最小系统配套BTN7970H桥驱动扩展板

　　在嵌入式运动控制开发场景中，小型直流电机驱动往往是项目落地时最先需要解决的硬件适配问题，尤其是基于STM32最小系统做小型智能车、桌面级执行机构、教学实验平台开发时，驱动电路的接线可靠性、空间占用率直接影响整个开发周期的调试效率。这款适配STM32最小开发工具包的BTN7970H桥屏蔽板，正是针对这类紧凑空间下的电机驱动需求设计的直插式扩展模块，无需额外飞线即可完成主控与驱动电路的电气连接，大幅降低 breadboard 搭线带来的接触不良、接线错误等调试隐患。

　　从实际使用场景来看，这类扩展板常被用于高校嵌入式课程设计、小型机器人原型开发、桌面级自动化执行模组驱动等场景，板载的BTN7970芯片本身是大电流半桥驱动器件，搭配板上的电路布局可实现两路直流电机的正反转、调速控制，能够满足小型直流减速电机、空心杯电机的驱动需求，省去了开发者自行绘制驱动PCB、打样焊接的流程，可直接搭配对应引脚定义的STM32核心板使用，缩短原型验证的周期。

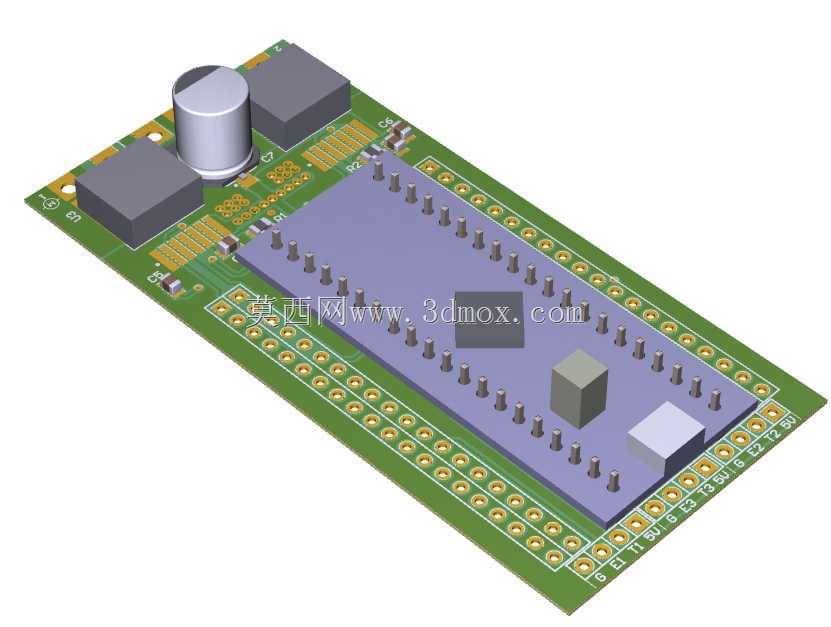

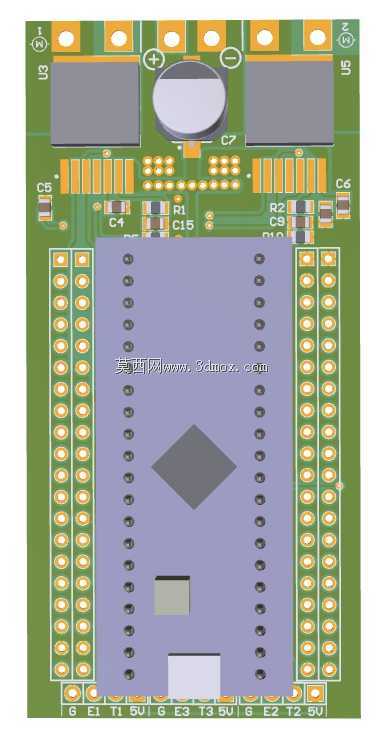

　　设计思路上，这款扩展板采用了与STM32最小系统板完全匹配的排针引脚布局，板边两排排母可直接插接到核心板的排针上，整体叠装后不会额外占用横向安装空间，板上元件布局充分考虑了散热需求，大电流回路的走线做了加宽处理，功率器件周边预留了足够的散热间隙，板载的电容元件就近布置在芯片电源引脚旁，可有效滤除电源杂波，避免电机启停时的电压尖峰干扰主控芯片的正常运行。板上除了BTN7970驱动芯片及必要的阻容元件外，还预留了电源输入接口、电机输出接线位，接线端的丝印清晰标注了引脚定义，开发者无需查阅复杂原理图即可快速完成接线。

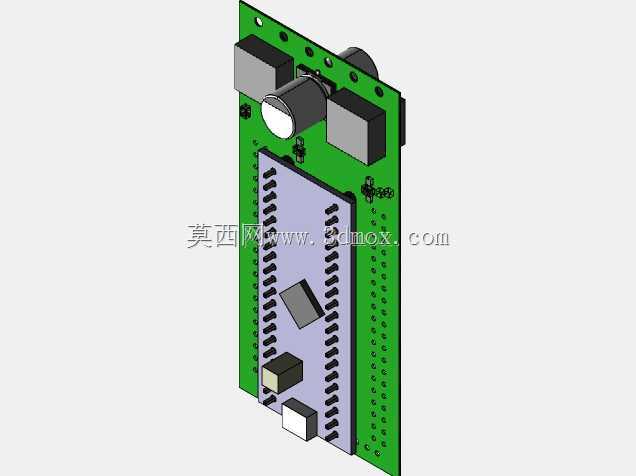

　　外形尺寸方面，这款扩展板的长宽尺寸为39.2mm×82mm，与适配的STM32最小系统板尺寸完全对齐，叠装后整体结构规整，可直接固定在标准的小型设备安装槽内，安装孔位与核心板的安装孔对应，可通过铜柱将两块板固定为整体，提升整体结构的抗振性能，避免移动场景下排针接触松动的问题。安装边界上需要注意，板上最高的元件为顶部的电解电容，叠装后整体高度需预留足够的上层空间，避免与设备外壳或其他上层扩展板产生干涉，电机输出接线端布置在板的侧边，接线后不会超出板的长宽边界，适合在紧凑的设备腔体内部安装使用。

　　从功能特性来看，这款扩展板将H桥驱动电路完全集成在板上，通过排针直接复用STM32核心板的IO口资源，无需额外占用主控的外接接口，驱动电路的电源与主控电源做了合理的隔离设计，可有效避免电机运行时的电流波动影响主控的供电稳定性，板上的元件选型均考虑了学生实验、原型开发场景下的误操作容错性，具备一定的过流、反接防护能力，降低新手调试时烧坏元件的概率。在实际选型使用时，只需确认核心板的引脚定义与该扩展板匹配，即可直接叠装使用，无需额外编写复杂的驱动配置，通过常规的PWM输出即可实现电机的转速调节，通过IO口电平切换即可实现电机转向控制，能够快速完成运动控制类项目的基础硬件搭建，让开发者将更多精力放在控制算法调试而非硬件接线排故上。
