PUCPR ESP32数字处理系统开发板

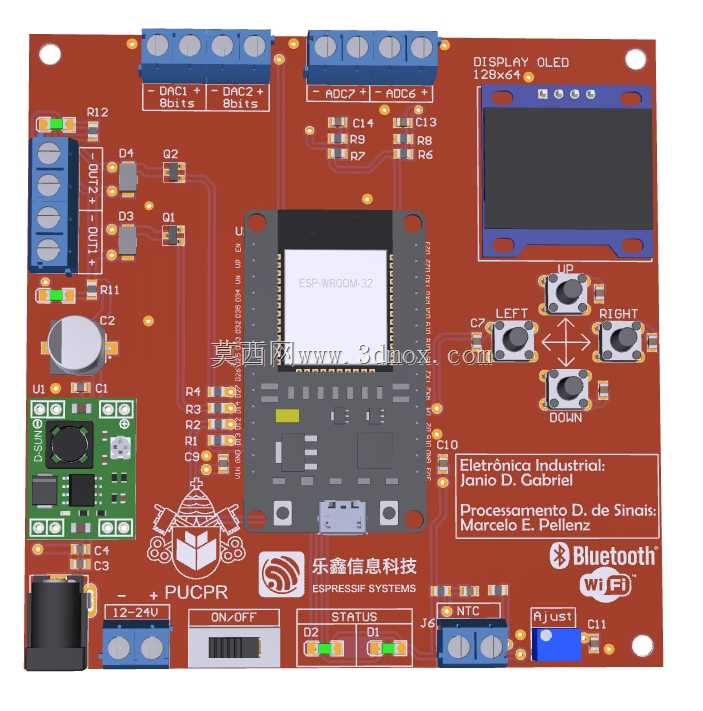

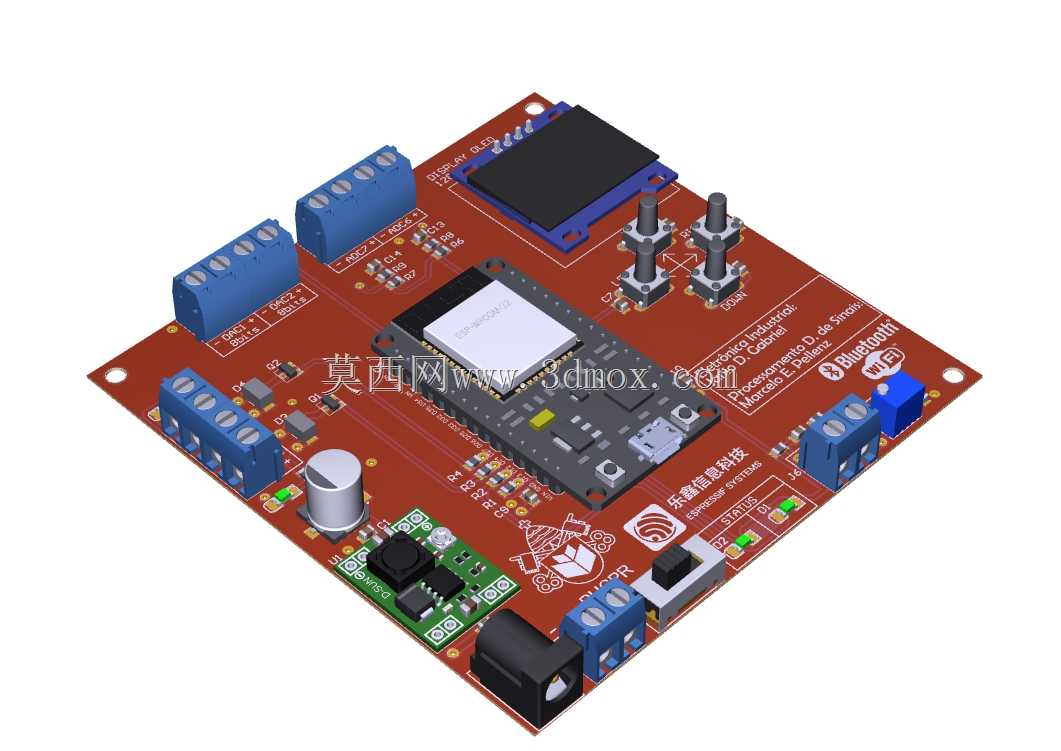

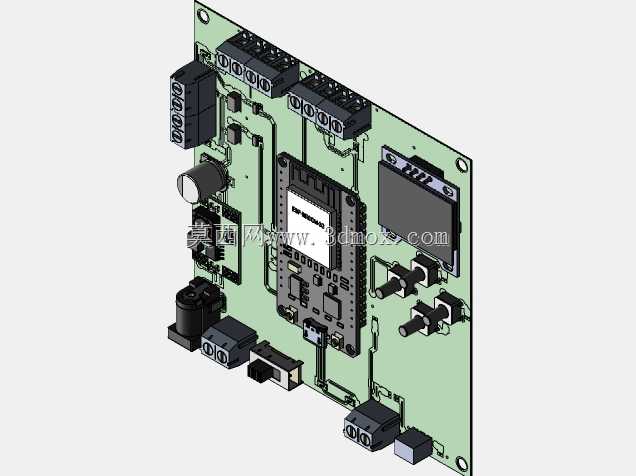

这款基于ESP32的数字处理系统套件，核心定位是面向嵌入式编程教学、数字信号处理实训场景的实操硬件载体，区别于通用最小系统板，它在单块PCB上整合了核心控制、外设接口、信号调理、人机交互相关的功能模块，使用者无需额外搭建面包板外接电路，即可直接开展数字滤波、数据采集、蓝牙无线传输、多通道信号输出类的实验验证工作。从设计思路来看，整块电路板采用100mm×100mm的正方形板型规划，布局上优先将高频核心模块放置在板卡中心区域，减少信号走线长度，降低高频干扰对数字处理精度的影响；外围接口统一沿板边排布，接线端子全部采用插拔式蓝色接线座，方便实训场景下频繁更换外接传感器、执行器的操作需求，避免反复焊接损坏焊盘。板载资源覆盖了数字处理系统常用的功能链路：核心ESP32模块自带WiFi与蓝牙通信能力，可实现处理后数据的无线透传；板上预留的显示屏接口可直接插接小尺寸液晶模块，实时显示信号处理结果；多组接线端子对应模拟量输入、数字量IO、电源输出通道，可直接对接电位器、传感器、小型继电器等外设；独立的电源输入接口支持宽压直流供电，板载电源调理电路可将输入电压稳定转换为核心模块与外设所需的不同电压等级，避免外接电源波动导致的系统复位问题。安装边界上，板卡四个角预留了标准固定孔位，既可以直接放置在实验台面上开展桌面实训，也可以通过铜柱固定在实训机箱内部，作为小型嵌入式控制设备的核心控制板使用。在实际教学场景中，这套套件可以帮助学习者跳过繁琐的硬件焊接调试环节，直接聚焦数字处理算法编写、逻辑功能验证的核心内容，从基础的IO口控制、ADC信号采集，到进阶的FFT频谱分析、无线数据组网，都可以在这块板卡上完成全流程验证；在小型项目开发场景中，它也可以作为快速原型验证的硬件载体，缩短产品开发初期的硬件搭建周期，开发者只需要根据实际需求调整外接外设，即可快速验证功能逻辑的可行性。板上的按键、电容等分立元件全部采用工业级规格，能够承受实训场景下频繁操作的损耗，接口定义全部做了丝印标注，使用者无需反复查阅原理图即可快速完成接线，降低入门学习者的使用门槛。
