双通道直流电机驱动控制电路板设计

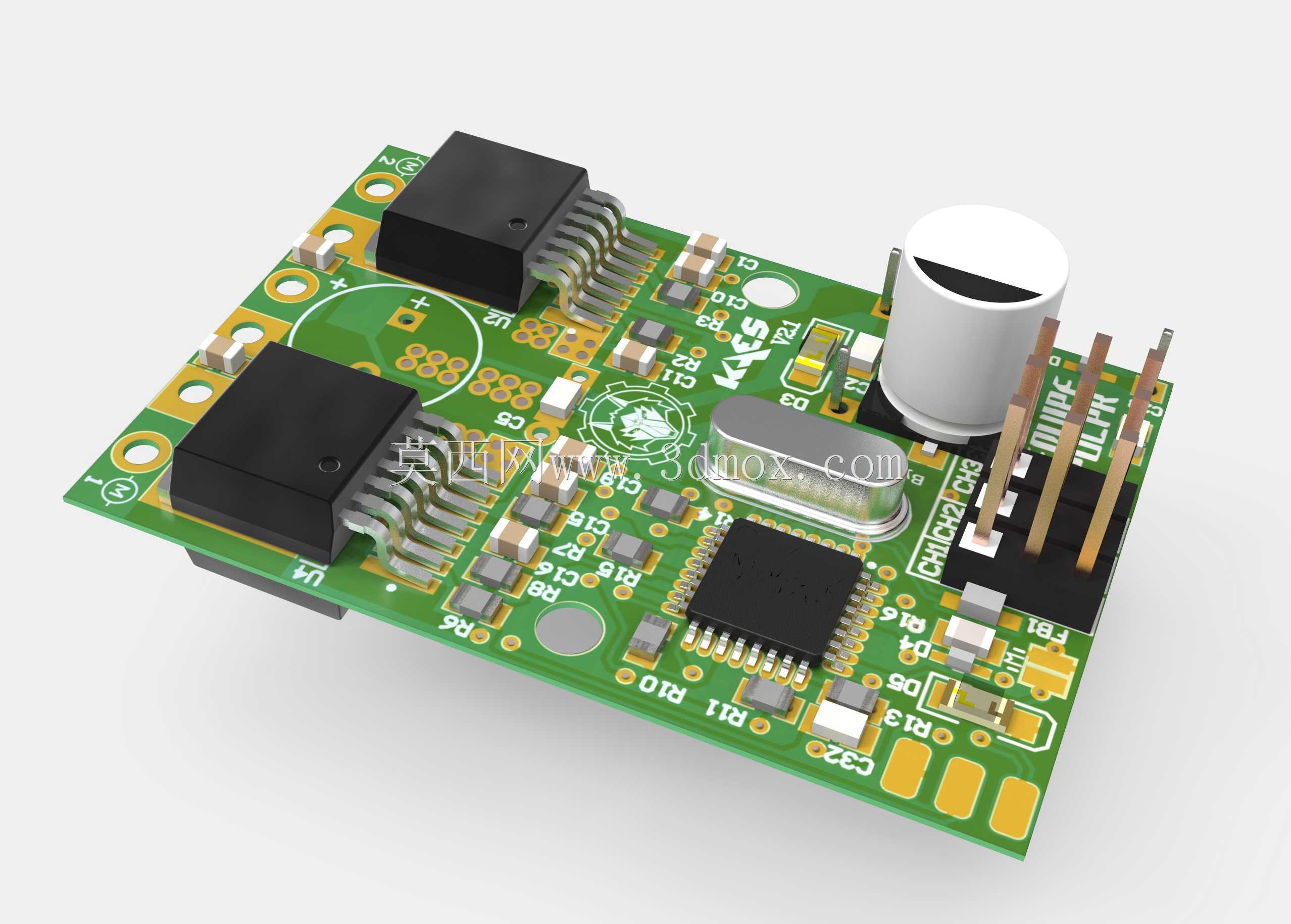

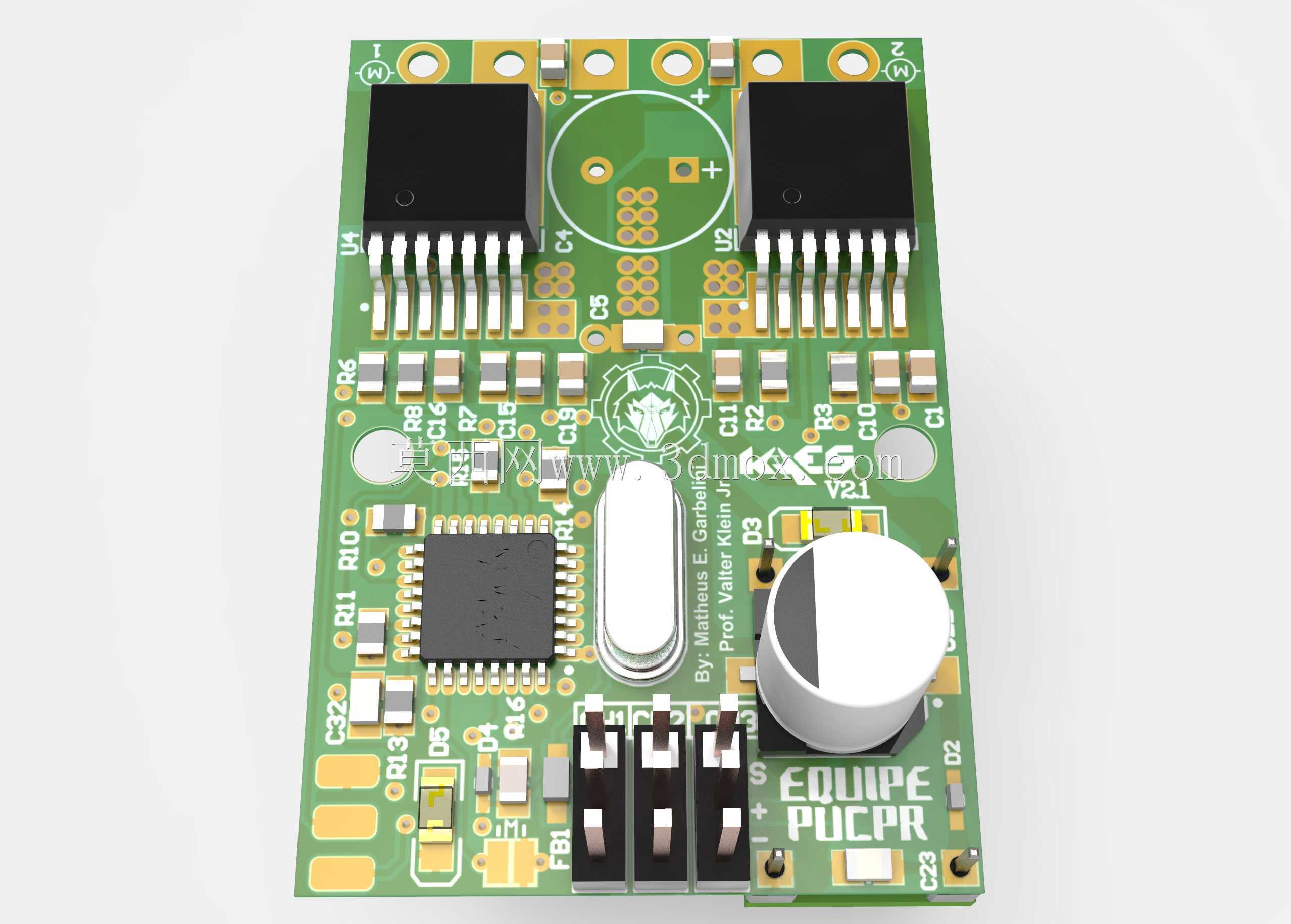

　　在小型自动化执行机构、桌面级移动机器人、教学实验平台以及低压直流传动设备的开发场景中，电机驱动板是连接控制单元与动力输出端的核心衔接部件，这类部件的设计合理性直接决定了动力输出的稳定性、过载耐受能力以及整套设备的运行可靠性。本次呈现的双通道电机驱动控制板，针对24VDC供电场景下的中小功率直流电机驱动需求设计，单通道额定持续输出电流可达15A，能够同时驱动两路直流有刷电机完成正反转、调速等动作，适配多数低压场景下的双轴动力输出需求，比如小型AGV的差速驱动轮组、双轴机械变位机构、教学类机器人运动底盘等场景都能直接适配。从设计思路来看，这块驱动板采用功率回路与信号回路分区布局的方案，板上两颗大尺寸功率器件布置在板边区域，

　　预留了足够的散热空间，实际装机时可以根据负载持续率选择加装小型散热片，避免长时间大电流工作时功率器件结温过高触发过温保护。信号接口采用直插排针引出，排布在板侧边缘，方便与主控板通过杜邦线或者排线直接连接，接口定义兼容常规的电机驱动信号逻辑，包含两路PWM调速信号、四路方向控制信号以及电源正负极接线位，接线逻辑清晰，能够降低现场接线的出错概率。板载的电解电容布置在电源输入回路附近，主要用于滤除电源进线的纹波，同时吸收电机启停、正反转切换时产生的反向电动势冲击，避免尖峰电压串入后端信号回路干扰主控芯片正常工作；晶振器件紧贴主控芯片布置，尽可能缩短高频信号走线长度，减少信号辐射干扰与走线阻抗带来的时钟偏差，保证控制信号输出的时序准确性。

　　电路板的外形尺寸严格控制在49.9mm×33.9mm，属于紧凑型驱动模块范畴，安装边界清晰，板上预留的四个安装孔位对应常规M2螺丝的安装尺寸，孔位间距经过匹配计算，既可以直接固定在设备的塑料壳体凸台上，也可以配合铜柱安装在层叠式控制支架上，不会和周边的传感器、主控板、接线端子等部件产生结构干涉。在实际选型适配过程中，需要注意驱动板的供电范围要和前端开关电源的输出参数匹配，24V额定供电下不要长时间超额定电流带载，若应用在启停频繁、负载冲击大的场景，需要给功率器件补充额外散热措施，同时保证动力线的线径满足载流要求，避免走线压降过大导致电机输出扭矩不足。PCB走线层面，功率回路的走线做了加宽加锡处理，

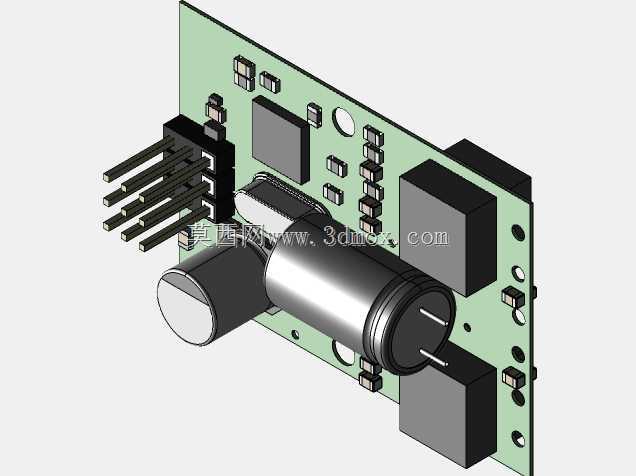

　　大电流路径上的走线宽度能够承载15A持续电流的发热要求，信号回路走线则尽可能短且远离功率回路，减少大电流开关过程中产生的电磁干扰对弱信号的影响，板上的丝印层清晰标注了各个接口的定义、器件编号以及关键测试点位置，方便生产调试阶段的故障排查与参数校准。这类双通道驱动板相比单通道驱动模块，能够在相同的安装空间内实现双倍的动力驱动能力，减少设备内部的模块占用空间，简化接线复杂度，对于空间受限的小型传动设备来说，能够有效压缩电控部分的整体体积，优化设备内部的布局空间。在三维建模过程中，模型完整还原了板上所有器件的实际高度与外形轮廓，包括功率管的塑封外形、电解电容的圆柱结构、排针的插针长度、晶振的金属封装外形以及板上贴片阻容件的布局位置，能够直接用于设备的电控舱布局干涉检查，模拟实际装机时的装配空间，提前排查安装时可能出现的部件碰撞、走线空间不足等问题，帮助结构设计人员在开发阶段就完成电控部分的布局验证，减少后续打样阶段的结构修改次数。
