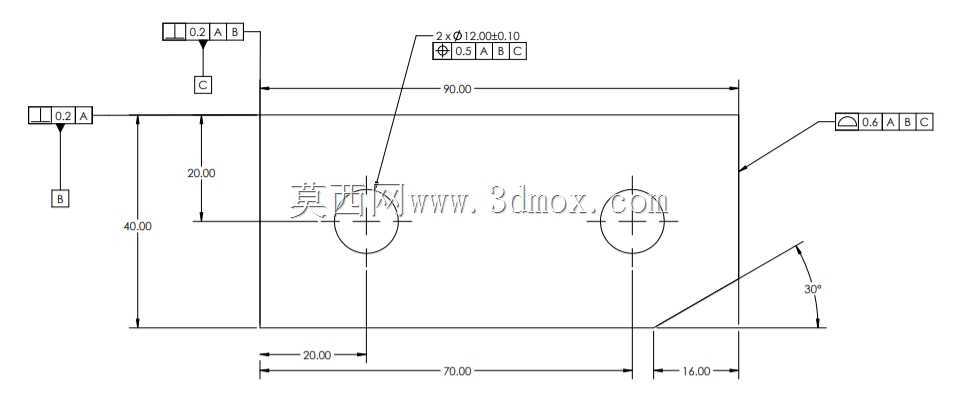

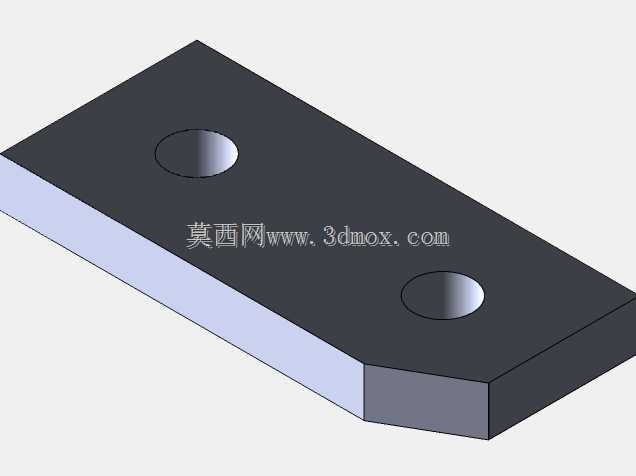

在机械加工与检测环节,这类基准样件常被用作三坐标测量的校准参照,也会在新员工形位公差识图培训、公差标注规范校验场景中使用,帮助现场操作人员快速理解位置度、轮廓度、平行度等公差要求的实际落地逻辑,避免加工环节因基准理解偏差出现批量报废问题。从结构设计来看,样件采用直角边作为主定位基准,左侧竖直边与底部水平边分别设置了对应的基准参照标注,两个直径12的安装孔沿水平方向排布,孔位的位置度公差控制在0.5范围内,同时关联三个基准面,保证孔组在装配时能与对接件的销柱顺利配合,不会出现错位卡滞的问题。右侧的30度斜面设置了轮廓度公差要求,公差值0.6,同样关联三个基准,这个斜面一般用作定位靠面,在工装夹具中可以为工件提供角度定位支撑,
轮廓度的要求直接决定了定位的重复精度。尺寸标注上,样件总长度方向的核心定位尺寸为90,两个安装孔的中心距为70,左侧孔中心距离左端面的水平尺寸为20,竖直方向上孔中心距离底面的高度为40,距离上方台阶面的高度为20,右侧斜面的端点距离右端面的水平尺寸为16,这些尺寸共同构成了样件的安装边界,在配套设计工装时,只要按照这些边界尺寸预留避让空间,就不会出现装配干涉问题。设计这类样件时,首先要明确基准体系的建立逻辑,优先选择加工精度容易保证、装配时贴合面积大的面作为主基准,这里选择左侧竖直面和底面作为A、B基准,就是因为这两个面在铣削加工时一次装夹就能完成,自身的平面度和平行度容易控制,后续所有公差标注都围绕这两个基准展开,
能最大限度降低检测时的基准转换误差。两个安装孔的位置度标注采用了最大实体要求,实际加工时孔的尺寸如果在公差范围内偏大,位置度的允许偏差可以适当补偿,既保证了装配的互换性,又不会给加工环节带来不必要的精度压力,适合批量加工的场景。斜面的轮廓度标注没有采用补偿要求,因为这个面是定位工作面,自身的形状精度直接影响后续工件的定位准确性,必须严格控制轮廓的偏差范围。在实际使用中,这类样件还可以用来验证检测设备的精度,定期将样件放在三坐标测量机上进行检测,对比测量值和标注值的偏差,就能判断测量设备本身是否存在精度漂移,避免因为设备问题导致加工件的检测结果失准。另外在公差分析的教学场景中,这个样件的标注逻辑非常典型,涵盖了基准建立、
孔组位置度控制、斜面轮廓度控制、尺寸链排布等多个常见的机械设计知识点,拆解这个样件的标注逻辑,能帮助初学者快速理解GD&T标注的实际应用方法,避免在实际设计中出现基准混乱、公差要求不合理的问题。从加工工艺角度来看,这个样件的加工流程非常清晰,首先下料得到矩形坯料,然后铣削六个面保证外形尺寸和基准面的平面度要求,接下来加工两个安装孔,保证孔的尺寸精度和位置度,最后铣削右侧的30度斜面,保证斜面的轮廓度和角度要求,加工完成后只需要去除毛刺,不需要额外的表面处理,就能作为基准样件投入使用,加工成本低,实用性强,适合在各类机械加工车间、计量检测部门、职业技能培训场景中配套使用。
