矩形圆筒开放式泡沫流场仿真结构

　　在流体工程相关的结构验证环节，这类矩形圆筒开放式泡沫的流场仿真模型，常被用于低速风洞试验段的流态校准、化工塔器内填料段的流场分布预判，以及暖通系统中矩形风道内置扰流构件的阻力特性测算场景。实际工程应用里，很多现场测试受限于测点布置密度、传感器安装干涉问题，很难完整捕捉到圆柱绕流全过程的涡旋生成、脱落、扩散轨迹，这类仿真结构的搭建，刚好能填补实测试验的盲区，帮设计人员提前预判流场对结构的交变载荷影响，避免后期设备运行时出现涡激共振、局部冲蚀磨损过快的问题。

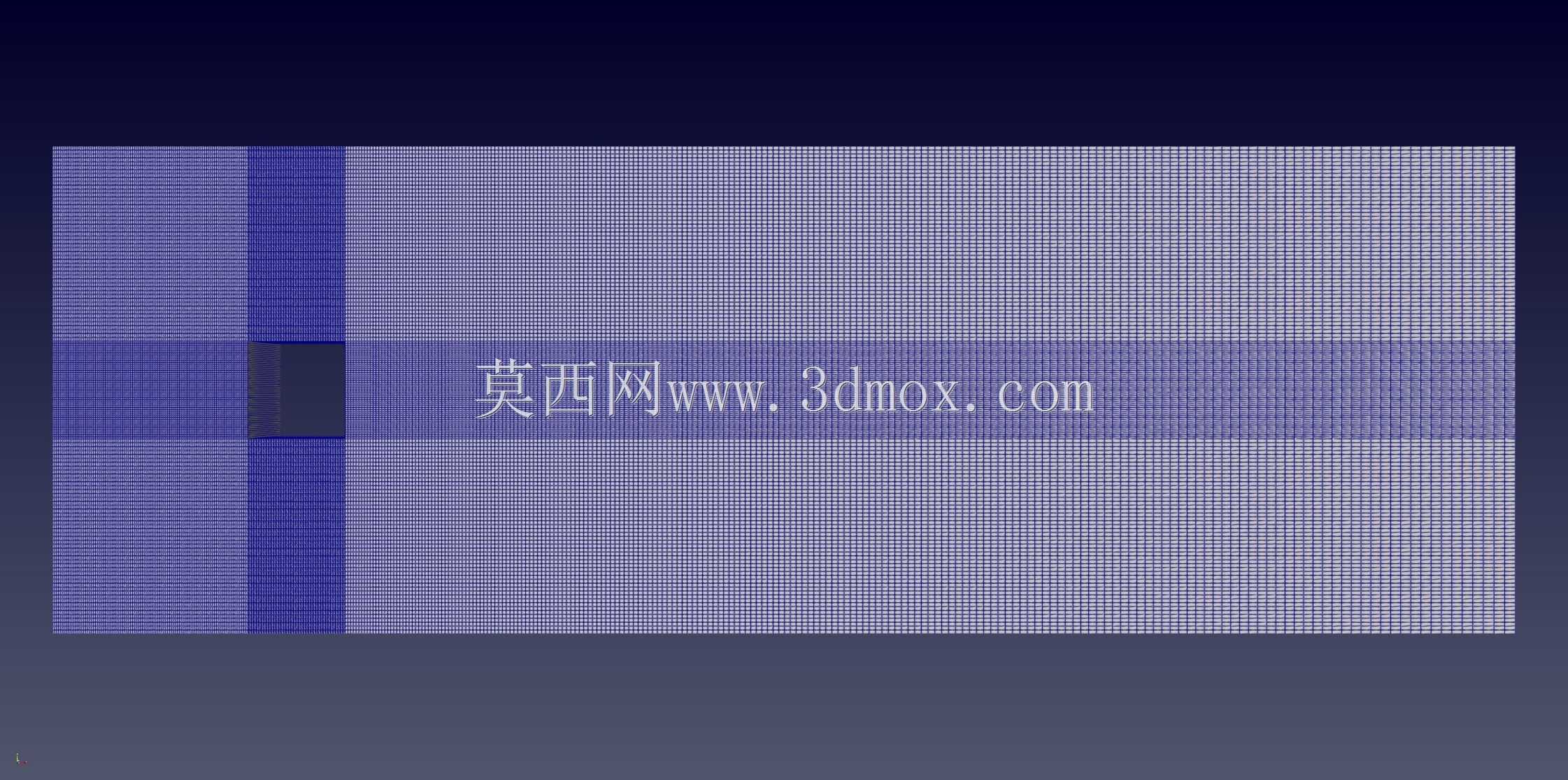

　　从设计思路上看，这个模型没有采用常规封闭流域的设置，而是选用开放式泡沫的边界处理逻辑，核心是为了还原无约束空间内流体绕流矩形通道内置圆柱的真实状态——很多工程场景里的构件并不是处在完全封闭的管路中，比如户外架空的矩形截面输送廊道、开式冷却水槽内的支撑立柱，周边流体没有刚性壁面的约束，涡旋脱落之后会向周边自由扩散，要是用封闭流域计算，会因为壁面的反射效应人为改变涡旋的发展路径，算出来的阻力系数、涡脱频率和实际工况偏差能到30%以上。建模时流域的外边界特意留足了扰流构件后方的延伸长度，保证尾流区的涡旋能充分发展，不会因为出口边界的设置截断流场的完整演化过程，圆柱周边的网格做了局部加密处理，边界层网格的厚度匹配对应雷诺数下的y+要求，能精准捕捉近壁面的流速梯度变化，不会因为网格分辨率不足把壁面附近的流动细节抹平。

　　外形尺寸与安装边界上，整个计算域采用矩形截面的筒状结构，截面的宽高比参考常规工程中矩形风道的通用比例设置，内置的圆柱体轴线与矩形截面的其中一条边平行，安装位置不在流域的中心线上，特意偏移了一定距离，用来模拟实际工程中支撑构件因为安装公差、结构避让出现的偏心布置情况——现实里几乎不存在完全居中安装的构件，偏心带来的流场不对称性，才是诱发结构高频振动的主要诱因之一。流域的入口边界采用均匀来流设置，出口采用零梯度边界，周边的开放式边界处理成可穿透的自由流面，允许流体在边界处自由进出，不会形成虚假的壁面反射，圆柱体表面设置为无滑移壁面，匹配实际工程中固体构件的表面流动特性。

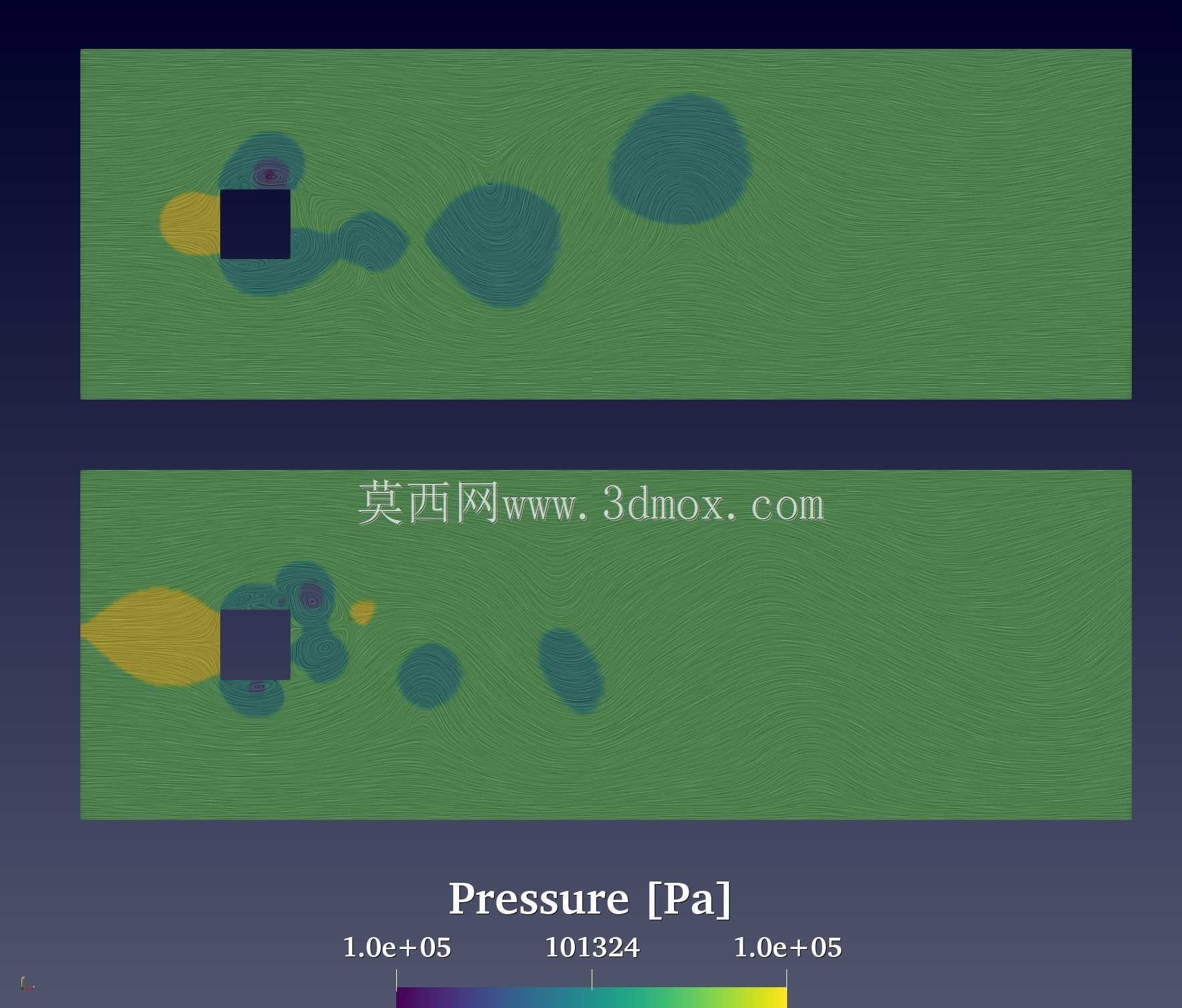

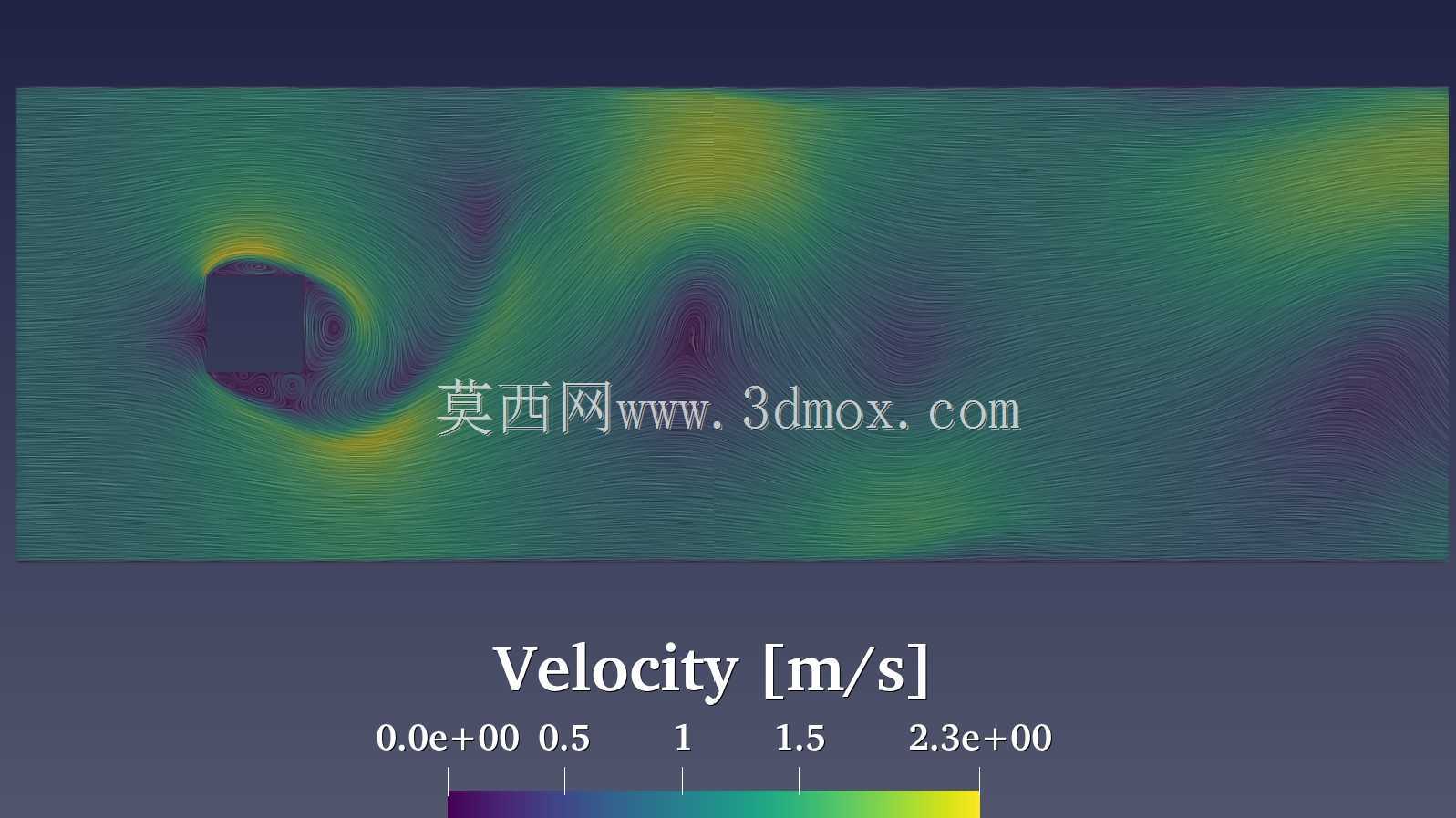

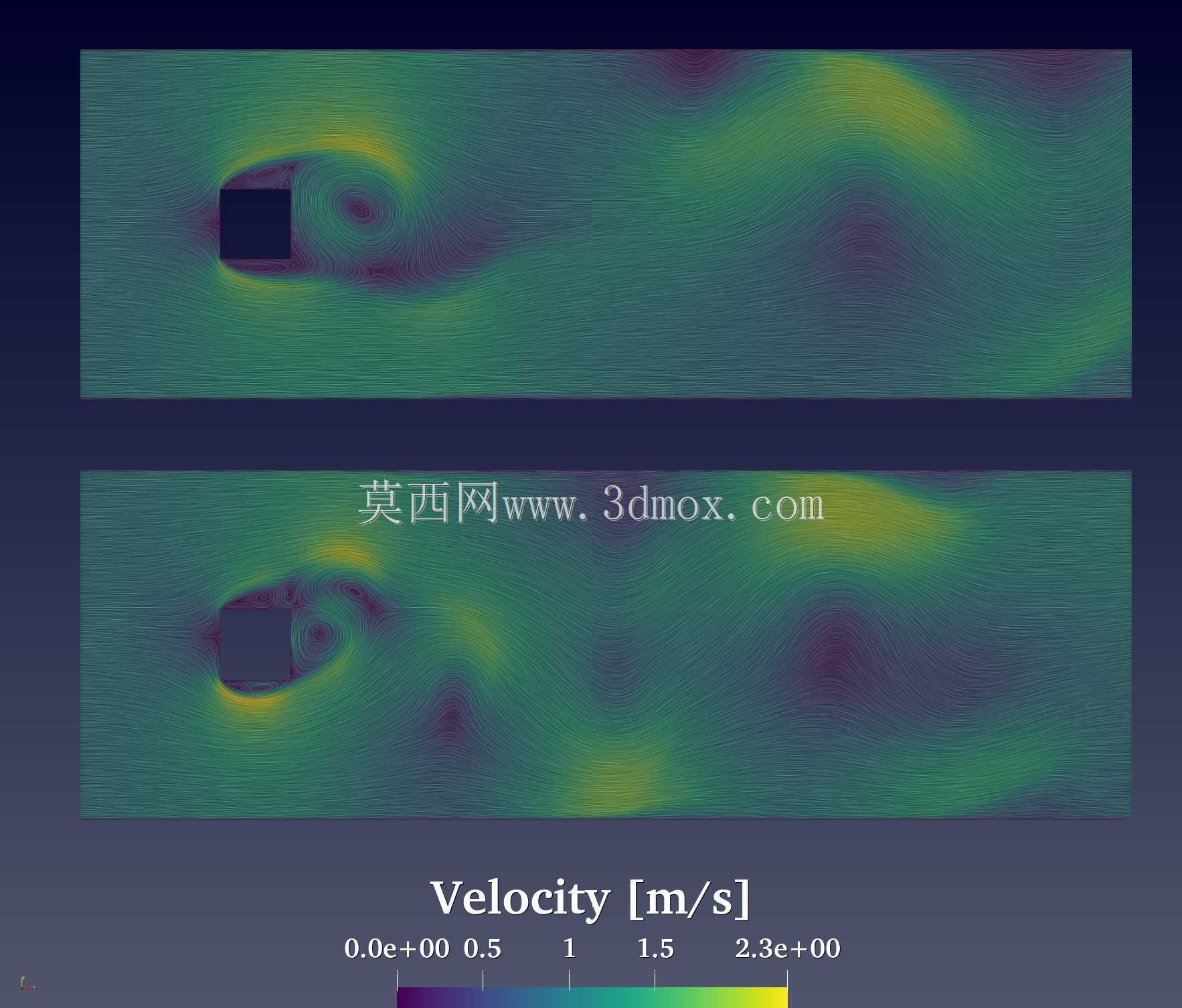

　　实际使用时，这类模型输出的流速分布云图、涡量演化数据，可以直接用来指导结构的加强筋布置位置选择，比如在涡旋冲击频率最高的区域，适当增加构件的壁厚或者增设导流板，打散大尺度的涡旋结构，降低交变载荷的幅值；也能用来校准现场测试的测点布置，把传感器装在流速梯度变化最明显的区域，用最少的测点拿到最能反映流场特征的数据，减少测试成本。很多刚接触CFD的工程师容易忽略开放式边界和封闭边界的差异，直接套用封闭管路的计算设置，结果算出来的涡脱频率和现场测试对不上，还要反复调整参数，这个模型的边界处理逻辑，刚好能给同类绕流仿真提供参考，减少前期试错的工作量。另外，模型里的网格划分思路也能复用在其他同类扰流构件的仿真中，比如矩形风道内的温度传感器支架、流量测量装置的扰流影响计算，只需要调整构件的外形尺寸和来流参数，就能快速搭建对应的计算模型，不用从零开始做网格划分和边界条件调试。
