经拓扑优化设计的轻量化承重支架

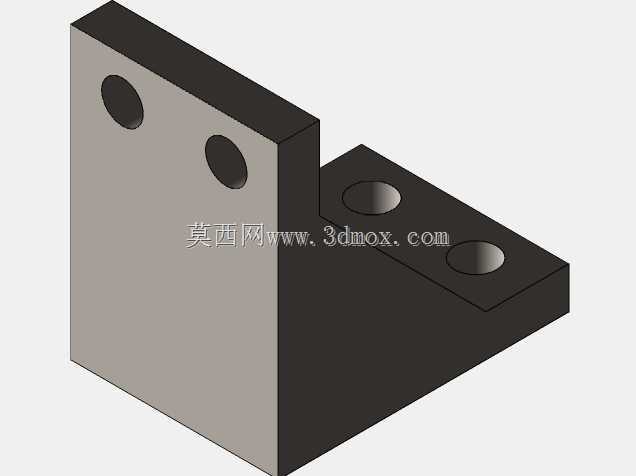

　　在非标自动化产线的工位承托、小型检测设备的悬臂安装、实验台架的辅助支撑场景里，这类经过拓扑优化的支架，往往能解决传统等截面支架“冗余重量大、安装空间受限、局部应力集中”的共性痛点。很多一线结构工程师在做支架类零件设计时，最初都会先按照经验画出实心的初始构型，也就是拓扑优化前的基础形态——这种初始形态通常是规则的L型块体，两个安装面分别预留螺栓过孔，整体厚度均匀，虽然能满足最基础的承重要求，但在对自重有严格限制的场景，比如移动工位的滑台搭载、机载设备的支撑、需要频繁拆装的实验工装，实心结构的多余重量会带来额外的负载，甚至会带动与之连接的运动部件惯量提升，影响设备运行的动态精度。

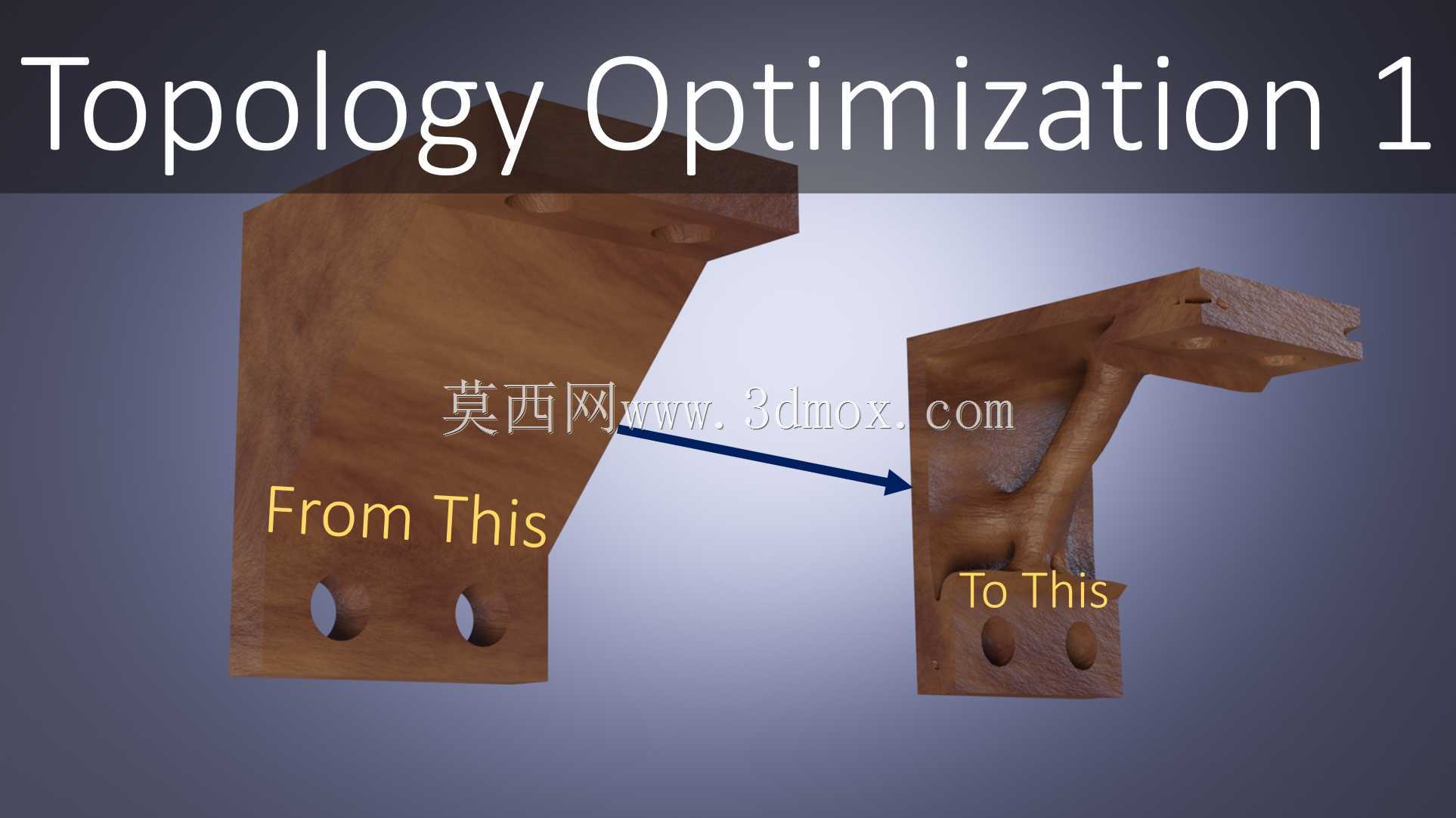

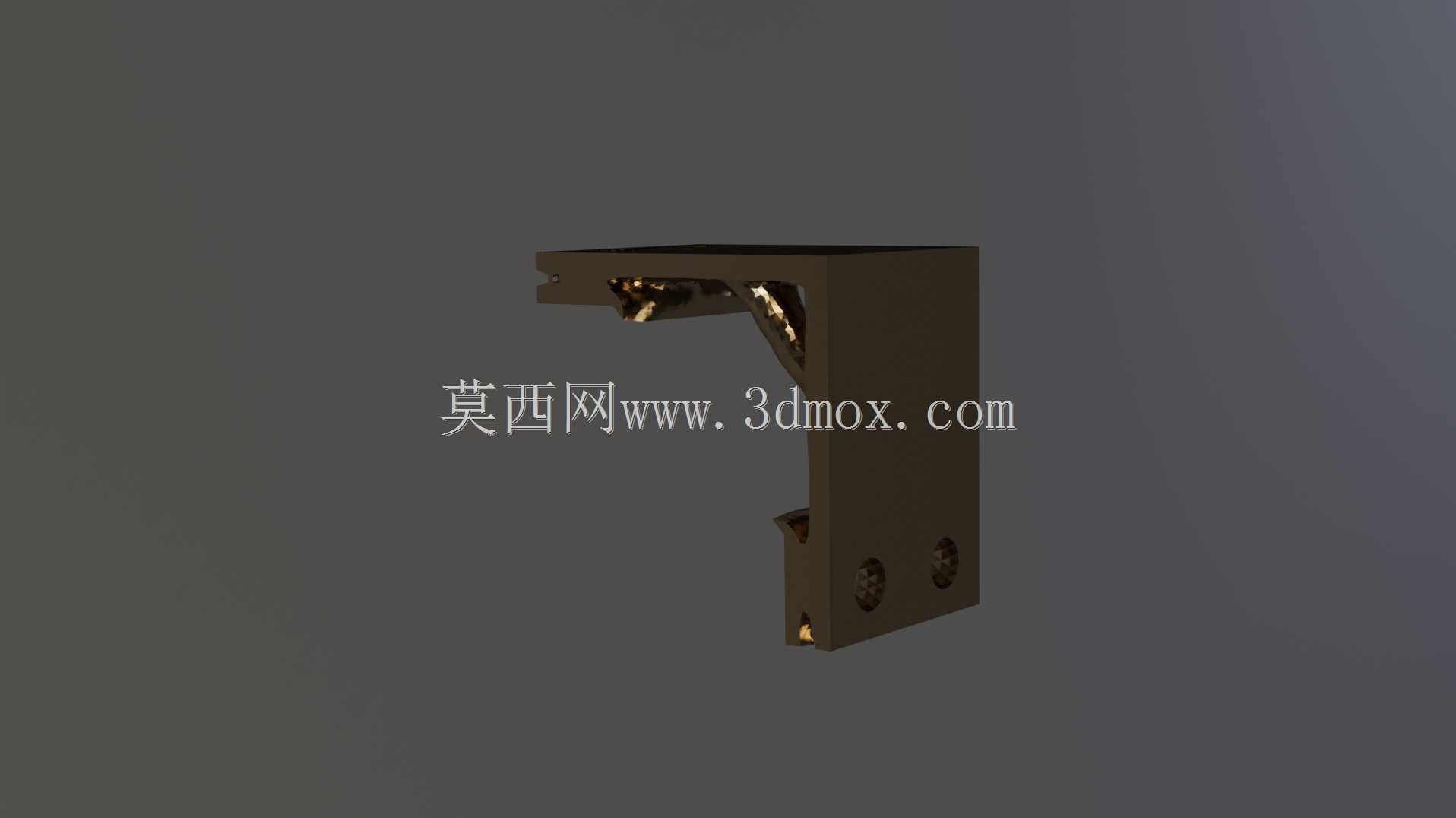

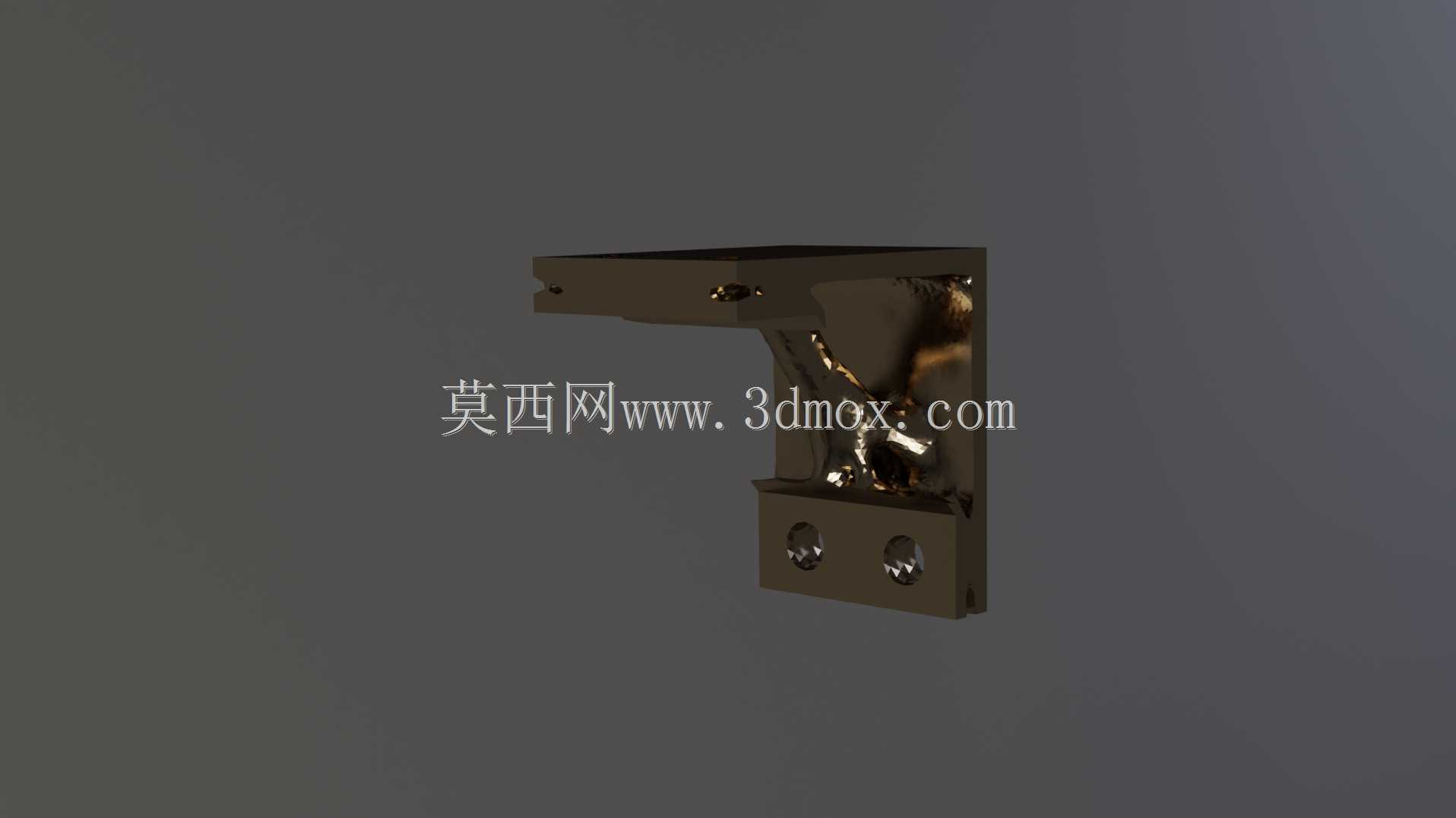

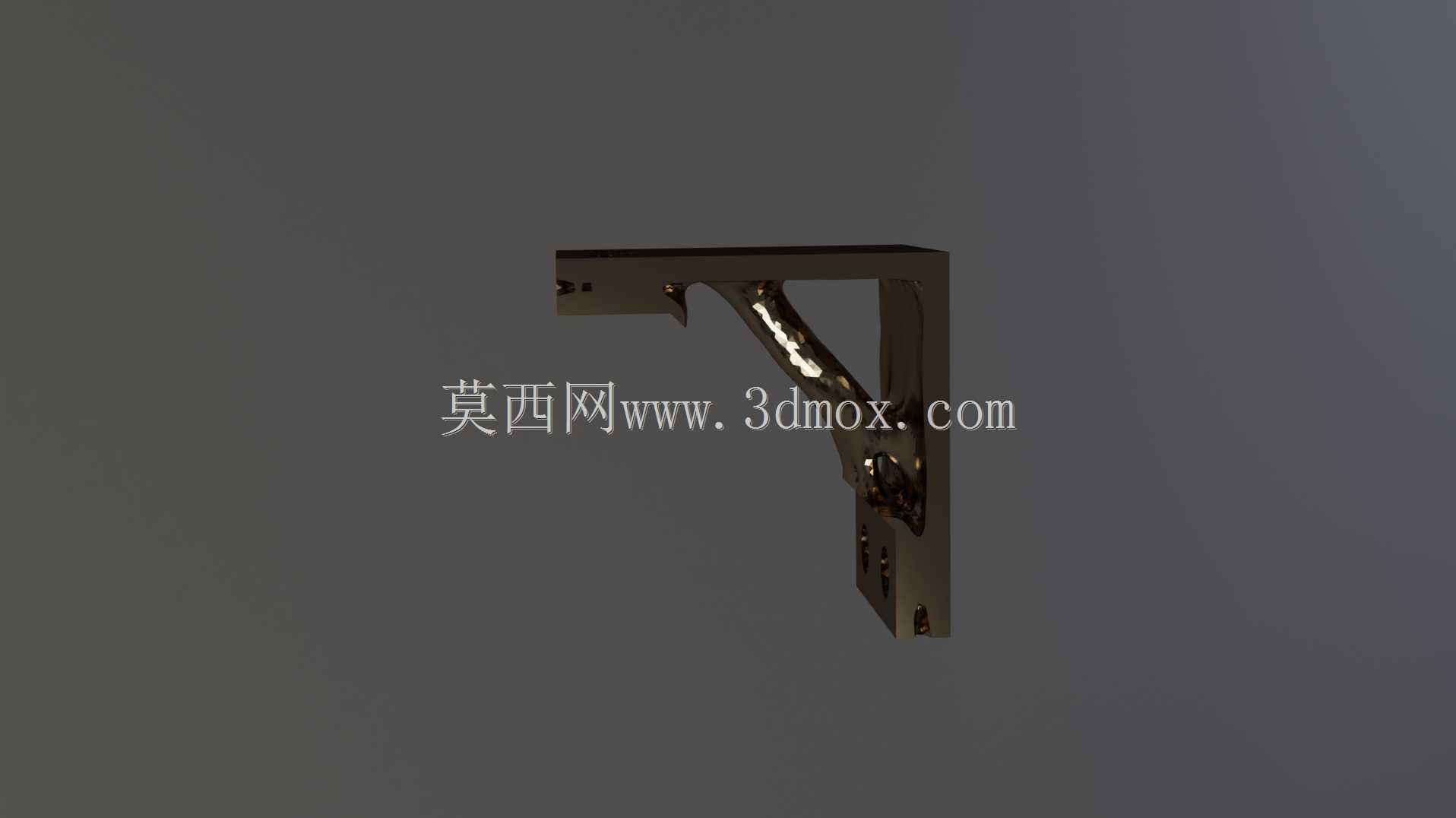

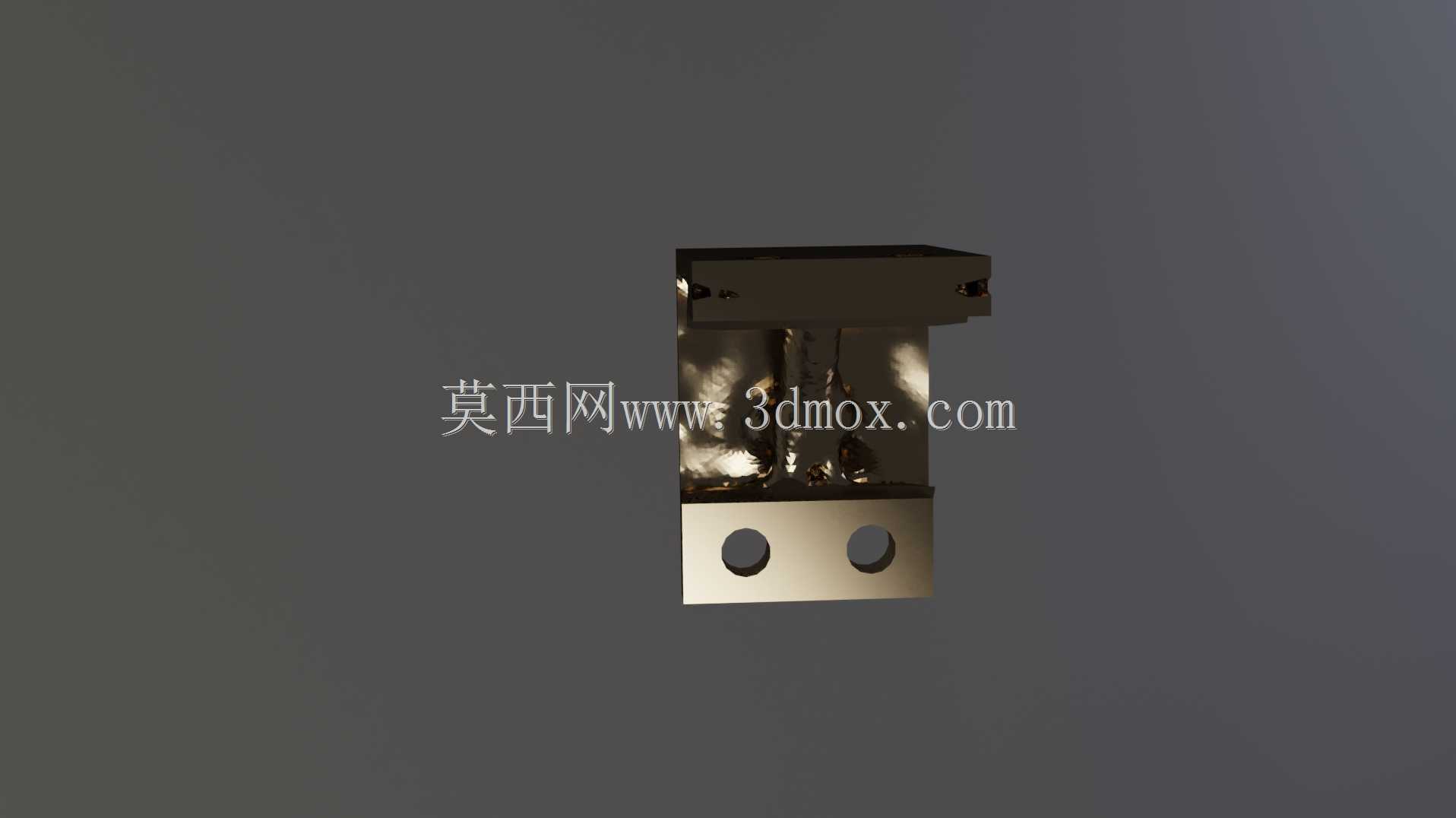

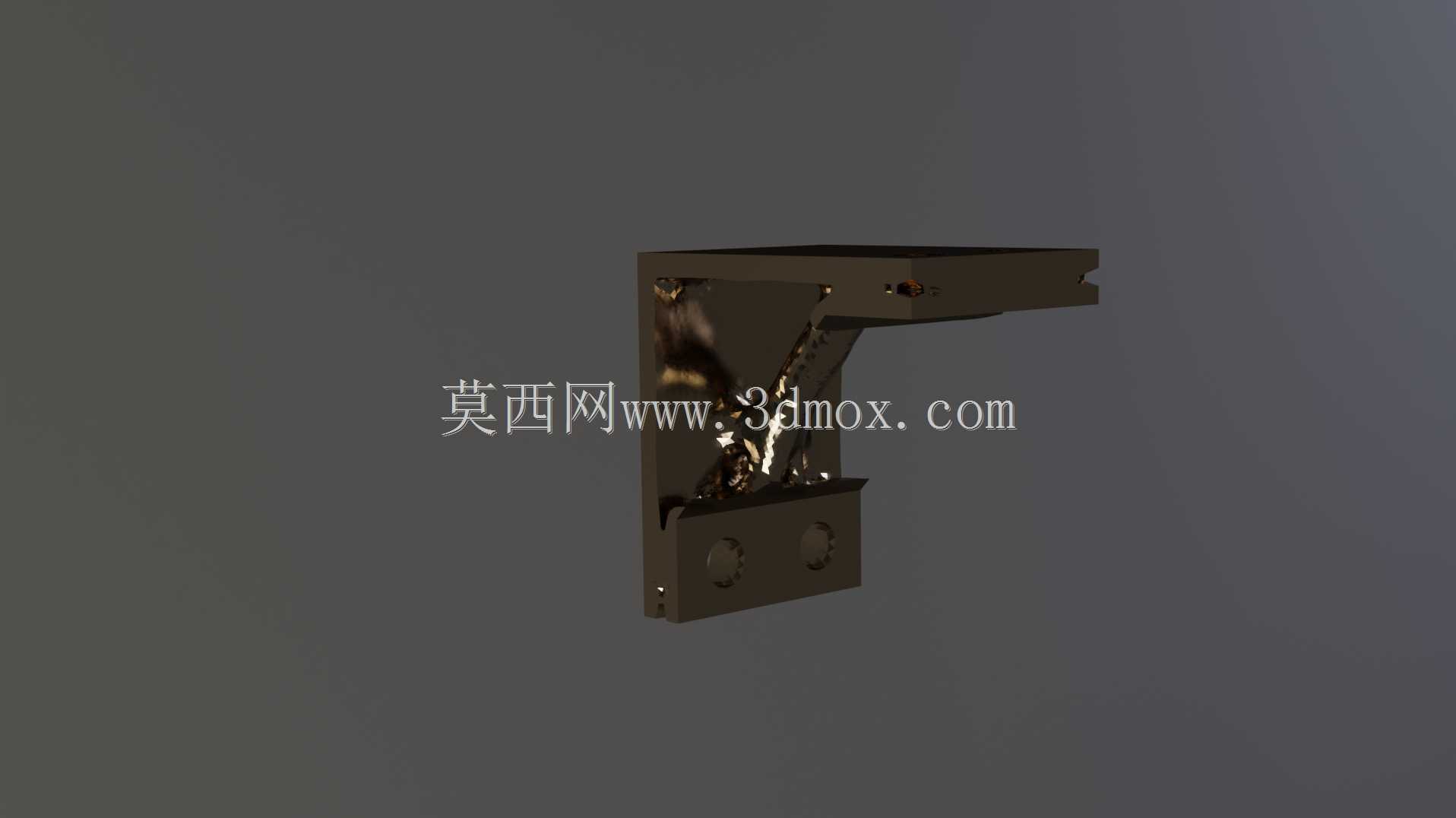

　　拓扑优化的核心逻辑，是在给定的安装边界、载荷条件、约束要求下，通过有限元计算剔除材料分布中应力水平极低的冗余区域，把材料集中在应力传递的核心路径上。这款优化后的支架，保留了两个安装端面的完整平面，保证和被支撑件、安装基座的接触面积足够，避免连接时出现局部压溃或者接触刚度不足的问题；两个安装面之间的支撑结构，没有采用传统的直角加强筋布局，而是顺着主应力的走向形成了变截面的支撑肋，肋条的走向完全贴合载荷传递的路径，从竖直安装面的螺栓孔区域平滑过渡到水平安装面的承载区域，没有出现直角转折带来的应力集中点。

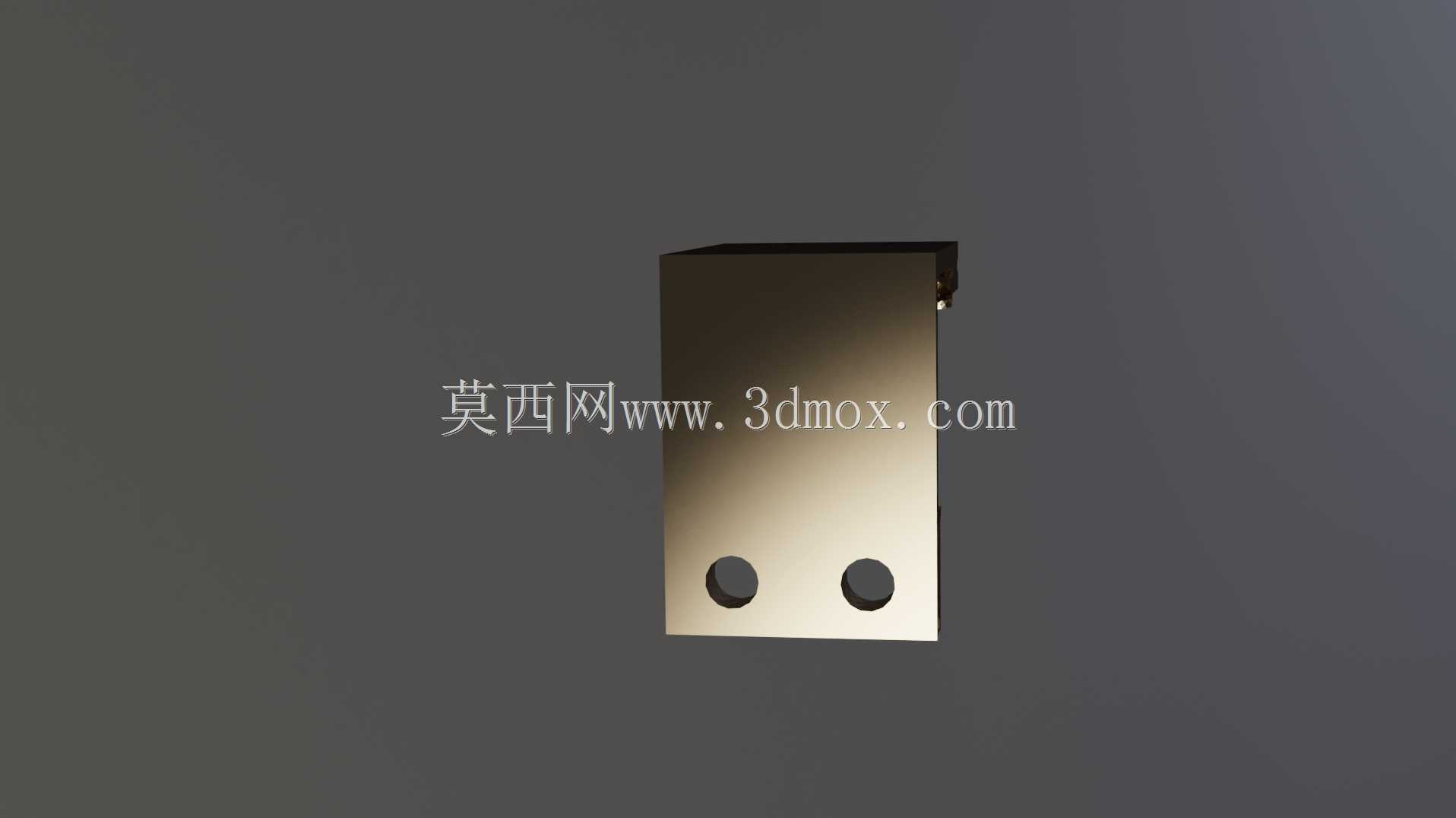

　　从安装边界来看，支架的两个安装端面都预留了对称布置的螺栓过孔，孔位间距符合通用工业铝型材的安装孔距标准，既可以直接固定在欧标40系列、50系列铝型材搭建的机架上，也可以通过转接板安装在钢板焊接的设备基座上，安装时不需要额外做复杂的适配加工。优化后的支架整体外轮廓尺寸和初始实心构型的安装边界完全一致，也就是说，在原有设备的安装空间不需要做任何调整的前提下，直接替换原有实心支架就能实现减重，不会和周边的管线、运动部件产生干涉，这对于现有设备的升级改造来说非常友好，不需要重新调整整机的布局。

　　在静态承载特性上，经过拓扑优化的支架，在相同载荷下的最大变形量和初始实心支架基本持平，因为核心承力路径上的材料并没有被削减，反而因为去掉了冗余材料，结构的固有频率还有一定程度的提升，在承受振动载荷的场景下更不容易发生共振。很多工程师在做拓扑优化的时候容易走入一个误区，就是单纯追求减重比例，把一些次要的承力区域也挖空，导致支架在承受偏载、冲击载荷的时候出现局部失效，这款支架的优化过程中，在安装孔的周边都保留了足够的实体材料厚度，避免螺栓拧紧时出现孔边开裂，同时在支撑肋和安装面的衔接位置做了平滑的圆角过渡，进一步降低了局部应力集中的风险。

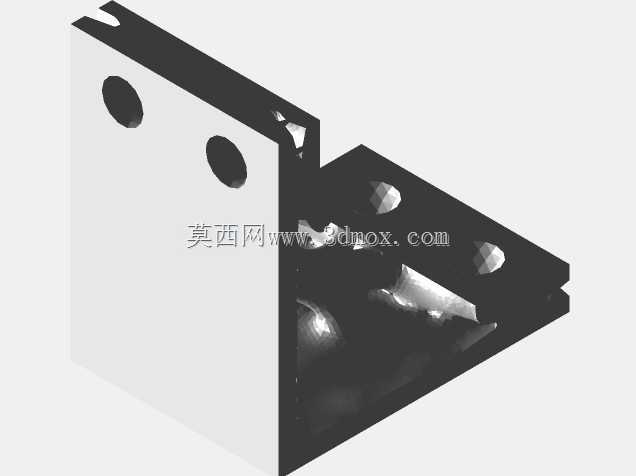

　　这类支架的实际应用场景覆盖很广，小到视觉检测工位的相机安装支架、传感器的固定支座，大到小型输送线的端部承托支架、设备检修门的铰链支撑座，只要是静态承载为主、对自重和安装空间有要求的场合，这种经过拓扑优化的支架都能比传统经验设计的支架表现更好。在做三维建模的时候，这类优化后的结构不能直接用传统的拉伸、切除命令快速生成，需要先在有限元软件里完成拓扑计算，把计算得到的材料分布结果导入三维建模软件进行几何重构，重构过程中还要兼顾加工工艺性——如果是采用3D打印加工，支撑肋的壁厚要满足打印的最小壁厚要求，避免打印过程中出现变形；如果是采用机加工或者铸造工艺，还要考虑拔模角度、刀具可达性，不能出现无法加工的封闭内腔。

　　从受力角度拆解，支架承受的载荷主要来自水平安装面上搭载设备的重力，以及设备运行时产生的小幅振动载荷，主应力流从水平安装面的承载区域，沿着支撑结构传递到竖直安装面的螺栓连接位置，最终通过螺栓传递到安装基座上。优化后的支撑结构正好沿着这条应力流分布，没有多余的材料“搭便车”，每一部分材料都参与到力的传递过程中，材料的利用率比传统加强筋支架高出不少。很多人会觉得拓扑优化出来的结构外形不规则，看起来不够“规整”，但在工程实际里，只要能满足刚度、强度、安装、加工的要求，更轻的重量就意味着更低的材料成本、更小的安装负载、更好的动态性能，尤其是在移动设备、航空航天配套、轻量化工装这类对重量敏感的领域，这种设计思路的优势会被进一步放大。

　　在安装适配性上，这款支架的两个安装面都做了平面度要求，安装面的表面粗糙度满足普通螺栓连接的要求，不需要额外做精加工处理，螺栓孔的位置公差控制在合理范围内，现场安装时不需要反复修配就能顺利装配。和传统的直角加强筋支架相比，这种优化后的支架没有加强筋和安装面之间的直角沟槽，不容易积灰、积切削液，在机加工工位、有清洁要求的生产线上使用时，日常清洁维护也更方便。很多一线工程师在做类似支架设计的时候，往往会直接套用标准的支架模型，或者凭经验加几根加强筋，很少会花时间做拓扑优化计算，但实际上只要掌握了基本的拓扑优化流程，针对这类单一载荷路径的支架零件，只需要很短的计算时间就能得到更优的结构方案，不管是做新设备设计还是老设备改造，都能带来实实在在的性能提升。
