水下管道发电用导管式水动力涡轮装置

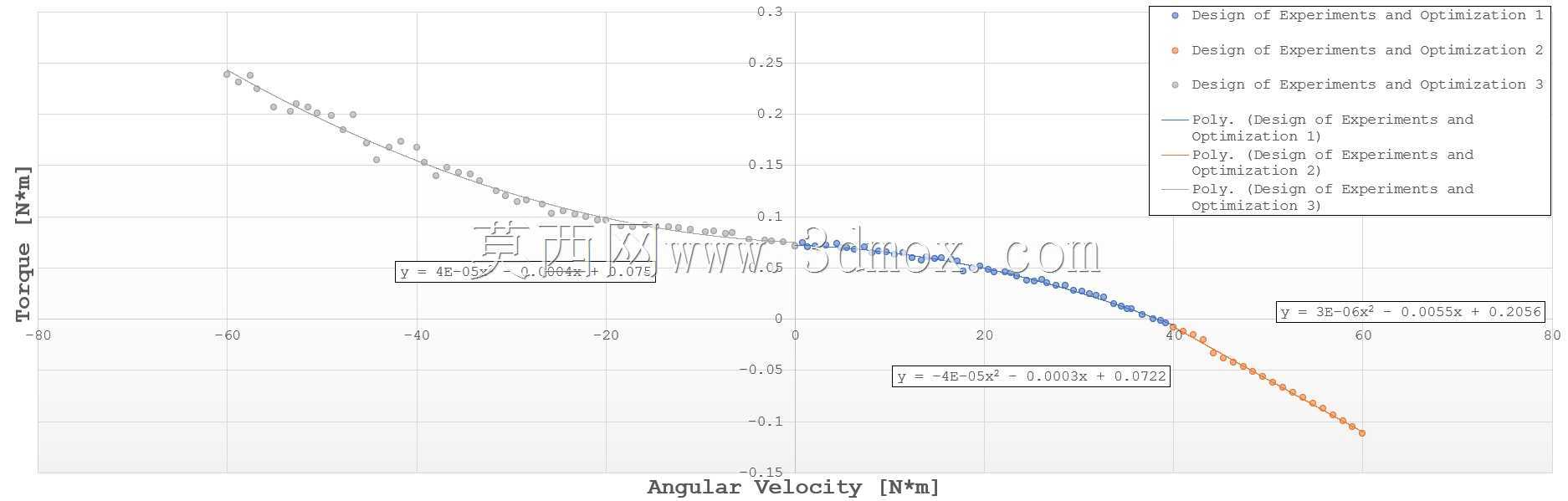

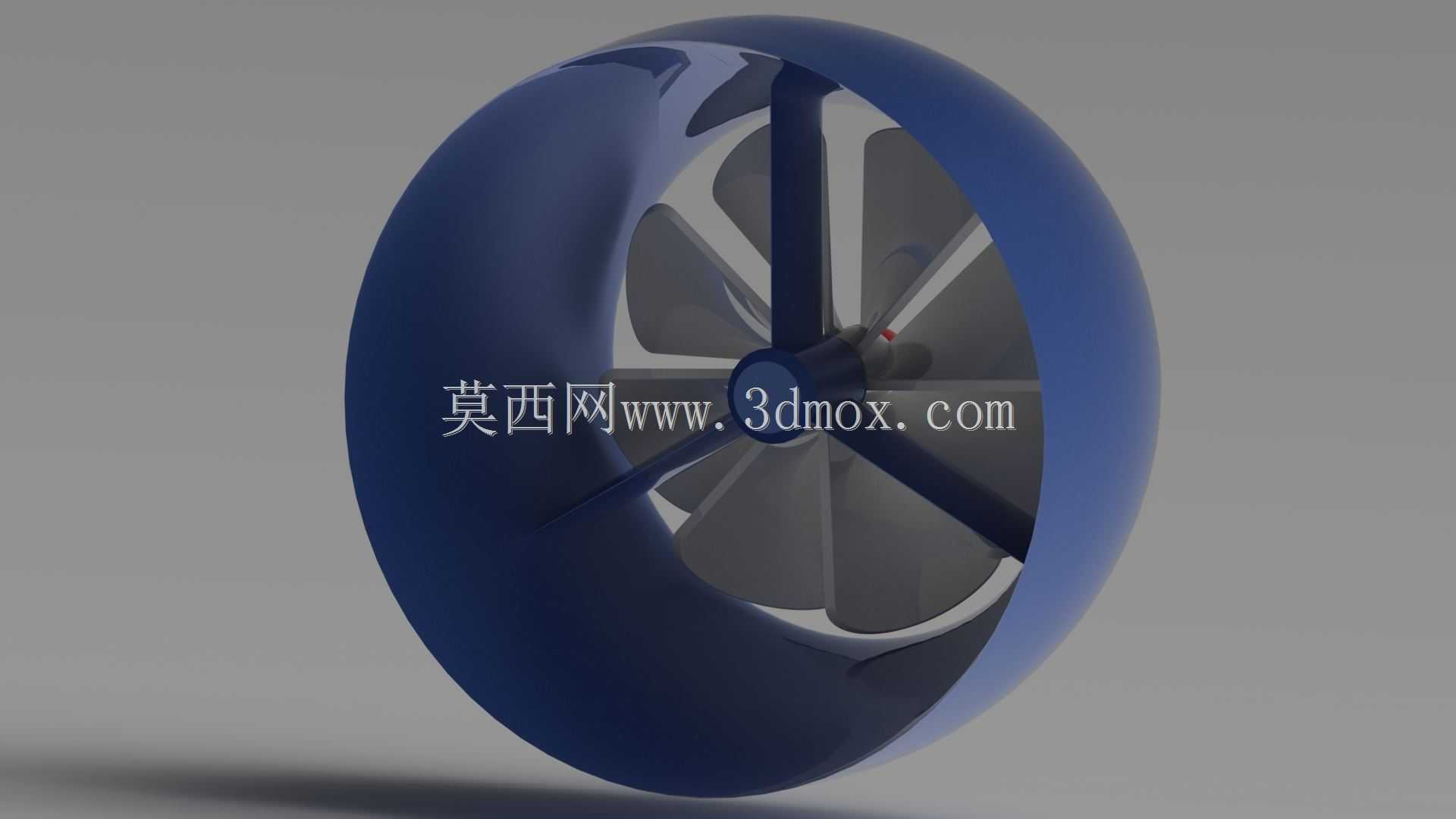

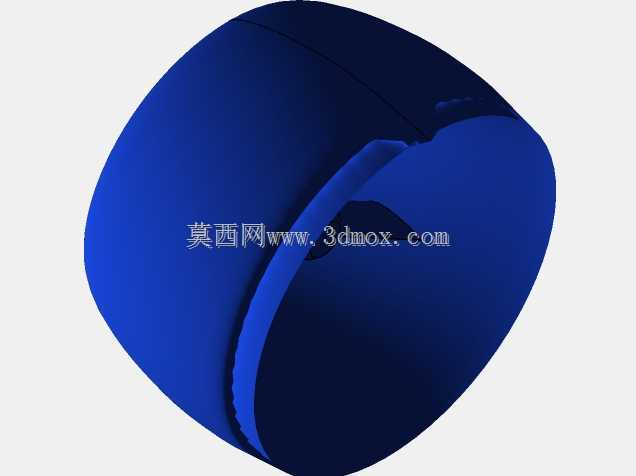

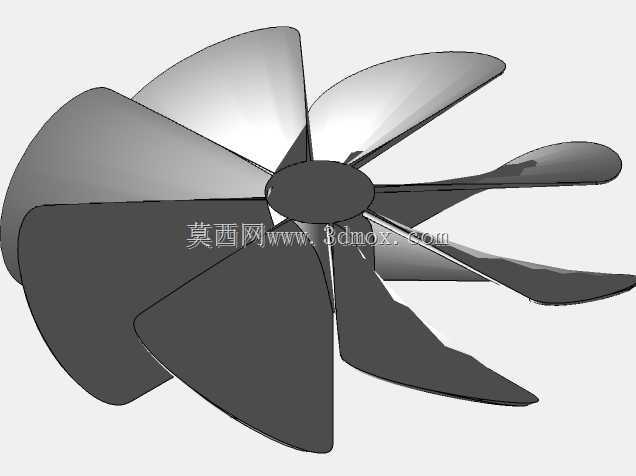

　　在分布式水下能源采集场景中，这类导管式水动力涡轮装置主要适配封闭输水管道、明渠导流段、近岸低流速潮汐流道的余压能量回收需求，区别于开式轴流水轮机组，其带环形导管的结构可将流经轮缘的流体约束在做功流道内，减少叶尖扰流带来的能量损耗，同时为内部叶轮提供防护屏障，避免管道内裹挟的硬质杂物直接冲击叶片造成结构损伤。从结构设计逻辑来看，该装置的环形导管采用渐缩式流道构型，入口段做圆弧过渡处理，可降低流体进入轮腔时的局部阻力损失，导管内壁与叶轮叶尖的间隙控制在叶轮直径的千分之五到千分之八区间，间隙过小会提升加工与装配精度要求，增加制造成本，间隙过大则会导致叶尖泄漏流增强，拉低整体能量转换效率。叶轮采用十叶后掠式构型，

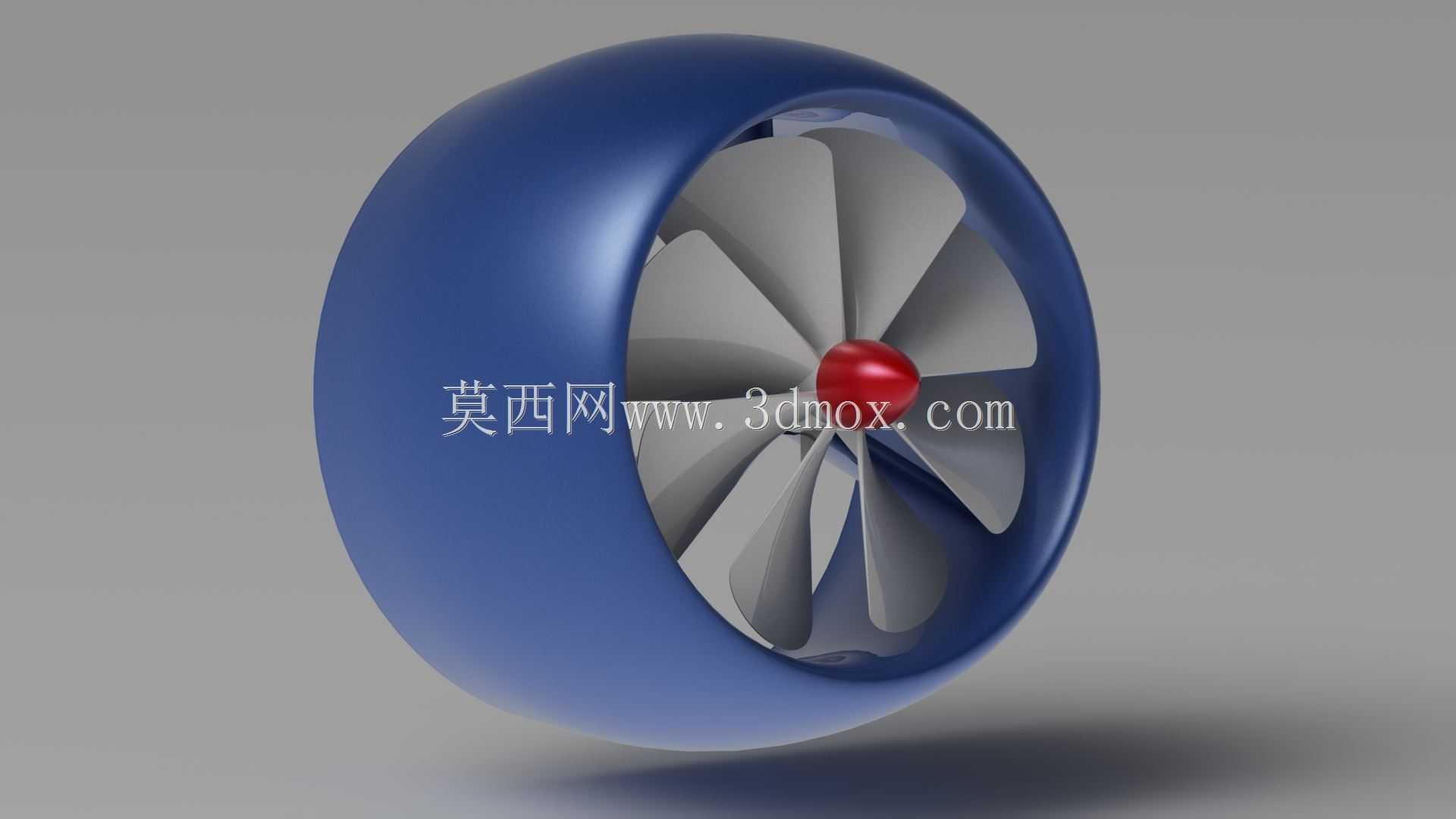

　　叶片翼型选用低流速下升阻比表现优异的高升力翼型，叶根与中心轮毂做圆滑过渡，减少应力集中风险，轮毂前端的整流帽采用椭球构型，可引导来流平滑进入叶片做功区间，避免轮毂前端形成滞流区造成额外的流阻损失。实际安装过程中，该装置可通过导管外壁的法兰结构与现有输水管道直接串接，无需对原有管线做大规模改造，安装边界需保证装置入口前至少五倍管径长度的直管段，出口后预留三倍管径长度的直管段，避免管道弯头、变径结构带来的旋流影响叶轮入流均匀度，降低运行振动与能量转换效率。在功能表现上，该装置可适配0.5m/s到3m/s的管内流速区间，低流速下即可启动做功，输出的电能可直接为管道沿线的监测传感器、流量计量设备、信号传输模块供电，无需额外铺设外接供电线路，

　　尤其适合偏远区域输水管道、长距离输水管线的监测设备自供电场景，减少后期运维过程中更换电池、铺设供电线路的工作量。设计过程中，叶轮的动平衡精度需控制在G2.5级以上，避免长期运行过程中叶轮转动带来的振动传导至管道壁面，造成管线连接部位松动，导管与叶轮的材质可根据输送流体的腐蚀特性选用工程塑料、不锈钢或者防腐涂层处理的碳钢材质，适配清水、轻度污水、海水等不同流体介质的使用需求。从结构受力角度分析，叶片的厚度从叶根到叶尖做渐变减薄处理，叶根部位厚度满足最大流速下的结构强度要求，可承受流体冲击带来的弯曲载荷与交变应力，叶尖部位做薄化处理减少叶尖部位的流阻损失，轮毂内部预留有密封安装腔体，可集成发电模块与转轴支撑结构，

　　转动部位采用机械密封与唇形密封组合的密封形式，防止流体进入发电模块内部造成元器件损坏。这类小型原型装置的构型可根据实际应用场景的管道直径、流速参数做等比例缩放，放大后的装置可用于更大流量的输水管道余压回收，甚至可适配低流速潮汐能、河流能的开式发电场景，导管结构在开式场景下还可起到聚拢流场、提升叶轮入流速度的作用，进一步提升低流速下的发电效率。
