2.4米×6米规格集装箱框架结构设计

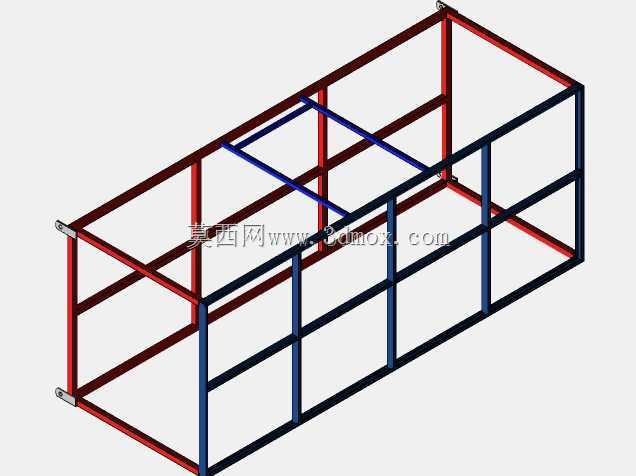

　　在干线物流运输、场站临时仓储、工地模块化临建等场景中，标准尺寸的集装箱框架是整个承载体系的核心受力部件，本次呈现的2.4×6米规格框架，是针对小体量转运、定制化改装场景优化的结构方案，区别于常规标准海运箱的尺寸设定，更适配内陆短途驳运、厂区内部物料周转、小型模块化功能舱搭建的使用需求。从结构受力逻辑来看，这套框架采用主次梁分层承载的设计思路，底部边框采用加厚矩形截面型钢作为主承重梁，承担整箱满载时的竖向载荷与堆码时的上部压力，底部两端设置的角件安装位，完全匹配通用吊具、叉车叉取的作业接口，不需要额外适配工装就能完成吊装、叉运、堆码的全流程作业，适配物流场站现有绝大多数装卸设备的作业边界。侧部的竖向立柱按照等间距排布，

　　每根立柱与上下边框的连接节点采用满焊工艺设计，建模时特意预留了焊接收缩余量的装配间隙，避免实际生产中因焊接变形导致整体尺寸超差，侧部的横向加强梁设置在立柱1/2高度位置，一方面抵消侧部蒙皮安装后的平面变形，另一方面在箱体遭受侧向挤压、堆码偏载时，能将局部受力快速传导至整体框架，避免单根立柱失稳变形。端部的框架结构做了针对性加强，考虑到该尺寸集装箱常被改装为临时设备舱、工具存储舱，端部需要开设门洞、安装通风窗体的需求，端部的边框梁做了截面加厚处理，即使局部切除部分立柱安装门窗，剩余结构依然能满足整体堆码三层的强度要求，不会出现端部塌陷的问题。从安装边界来看，框架整体外部尺寸严格控制在2.4米宽度、6米长度范围内，

　　高度方向预留了常规底板铺装、顶板安装的余量，整体外廓尺寸符合内陆道路运输的限界要求，不需要办理超限运输审批就能直接在普通道路上通行，适配普通货运车辆的装载平台尺寸，装车后不需要额外做固定支架，依靠底部角件的转锁就能完成与车台的固定。框架的杆件连接位置全部做了圆弧过渡处理，避免应力集中导致的疲劳开裂，尤其是角部的连接节点，建模时按照等强度原则做了加强筋布置，在反复吊装、颠簸运输的工况下，角部不会出现焊缝撕裂的问题。不同于大尺寸集装箱的多道斜撑设计，这套框架内部仅在中部设置了一道横向加强梁，没有多余的斜向支撑构件，内部净空保持完整连续，不管是后续铺装波纹钢板作为标准货运箱，还是内部加装货架作为仓储单元，或是铺设管线改装为临时功能舱，

　　都不会被内部结构件干扰空间利用率，内部净空尺寸能满足常规标准托盘的双向进出摆放，适配现有标准化物流载具的尺寸要求。在实际工程应用中，这类小尺寸集装箱框架常被用于厂区内的精密设备周转，相比全封闭箱体，框架结构自重更轻，同等吊装载荷下能承载更多设备重量，同时开放式的结构方便设备的固定绑扎，不需要在封闭箱体内反复调整绑扎点位置，作业人员站在框架外部就能完成全部绑固操作，提升装卸作业效率。在场站临时仓储场景中，这类框架可以直接堆叠作为多层货架的支撑骨架，外部搭配防水篷布就能形成临时存储货位，相比固定式货架，部署灵活度更高，不需要做地面固定，作业结束后可以快速拆解转运至其他场地重复利用，适配临时作业场地的弹性使用需求。设计过程中特意校核了不同工况下的受力变形量，满载堆码时底部主梁的最大挠度控制在允许范围内，不会出现底部下沉导致的底板变形、门体无法开关的问题，吊装作业时的吊点受力经过反复优化，四个角件同步起吊时整体框架的变形量极小，不会因为吊装受力导致杆件弯曲、节点开焊。框架的所有型钢构件都采用市面上通用的规格型号，不需要开模定制特殊截面材料，生产时可以直接采购标准型材下料焊接，降低生产加工的成本与周期，后期维护时如果出现杆件变形，也能快速采购同规格材料替换，不需要专门定制非标配件。
