车辆混凝土结构金属护墙板放大构件

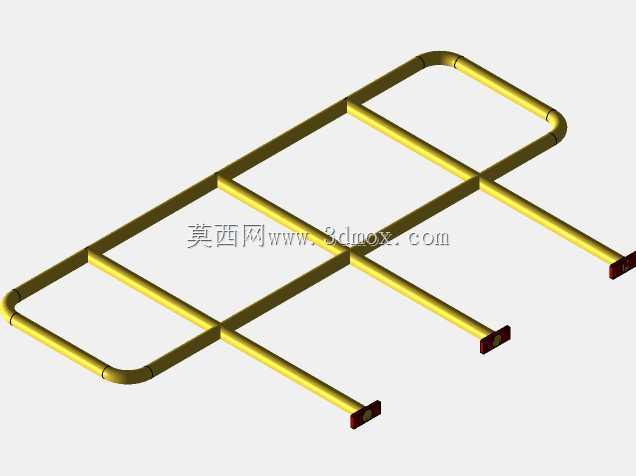

　　这类金属护墙板构件，主要配套混凝土结构的工程作业车辆使用，常见于混凝土搅拌运输设备、现场浇筑作业配套的工程车辆侧边防护场景，核心作用是在车辆作业、行驶过程中，阻挡混凝土飞溅、侧边剐蹭对车体结构的损伤，同时也能对车辆侧边的管路、线束结构形成物理防护，避免作业过程中散落的混凝土结块、现场硬质杂物磕碰损坏附属部件。从结构设计来看，整体采用圆管弯折焊接的框架式结构，没有多余的冗余设计，主体框架由整根圆管弯折形成闭环的外轮廓，弯折处采用大圆弧过渡，既避免了直角弯折带来的应力集中问题，也能在发生轻微剐蹭时通过圆弧面分散冲击力，减少结构变形的概率。内部设置三道横向的圆管支撑筋，将整体框架分隔为四个等距的矩形空格，

　　这种排布方式一方面可以在控制整体重量的前提下保证框架的结构刚度，另一方面空格区域可以后续加装防护面板，或者直接利用圆管的间隔阻挡大尺寸的飞溅杂物，同时不会过多遮挡操作人员观察车辆侧边作业状态的视线。构件的三个伸出支脚为安装固定端，每个支脚末端都设置了带安装孔的固定座，固定座采用扁钢裁切后与圆管端面焊接成型，安装孔的位置与车体侧边预设的安装点位完全匹配，安装时直接通过螺栓紧固即可完成固定，不需要额外在车体上进行打孔焊接作业，降低了现场装配的难度。设计过程中优先考虑了工况适配性，工程车辆作业环境多为扬尘大、存在混凝土碱性腐蚀的场景，整体圆管结构没有封闭的空腔死角，避免了内部积水积灰造成的锈蚀问题，所有焊接位置都采用满焊后打磨处理，

　　焊道平滑无凸起，不会出现混凝土残渣挂接在焊缝位置难以清理的问题。从安装边界来看，整体框架的外轮廓尺寸适配常规中型工程车辆的侧边防护安装区间，支脚的伸出长度经过测算，安装完成后框架与车体侧板之间预留了30mm的间隙，既可以避免车辆行驶过程中框架震动与车体发生磕碰异响，也预留了足够的空间方便后期清理缝隙间积存的混凝土残渣。框架的圆管选型经过刚度校核，在承受常规碎石冲击、轻微剐蹭的工况下，形变量控制在允许范围内，不会因为外力碰撞出现永久变形导致无法正常安装使用。不同于民用车辆的装饰性防护构件，这类护墙板结构完全以功能性为核心设计导向，没有额外的装饰性结构，所有的弯折角度、支撑排布、固定点位都围绕实际作业场景的需求设定，

　　比如支脚的角度并非垂直于框架平面，而是带有一定的倾斜角度，安装后框架整体与车体侧面形成微小的外倾角度，飞溅的混凝土碰到框架后会顺着倾斜面滑落，不会积存在框架的横管上长期结块增加车体负重。在实际使用场景中，这类构件除了基础的防护作用，还可以作为临时的踩踏支撑点，方便操作人员攀爬至车辆上部进行检修、清理作业，因此内部横管的排布间距也参考了人体工程学的踩踏间距，单根圆管的承重能力满足单人作业踩踏的载荷要求，不需要额外加装攀爬梯结构，整合了附属功能的同时没有增加过多的结构重量。整体结构的焊接工艺适配批量生产需求，所有的圆管弯折都可以通过数控弯管机一次成型，不需要复杂的工装夹具即可完成拼接焊接，生产效率高，后期维护也十分方便，单根横管如果出现碰撞变形，可以直接切割更换，不需要整体报废替换，降低了使用过程中的维护成本。
