双沉孔卷边式合页连接构件结构设计

　　在各类钣金设备护罩、小型机柜门板、轻型工装防护栏的铰接连接场景中，这类双沉孔卷边结构的合页构件是应用频次极高的基础转动连接件。不同于普通民用合页的薄料冲压结构，该构件主体采用整块型材切削成型，卷边部位为一体化加工的筒状铰接轴套，没有额外的铆接拼接缝，在频繁开合的工况下能避免轴套开裂、松脱的问题，适配工业场景下长期往复转动的使用需求。

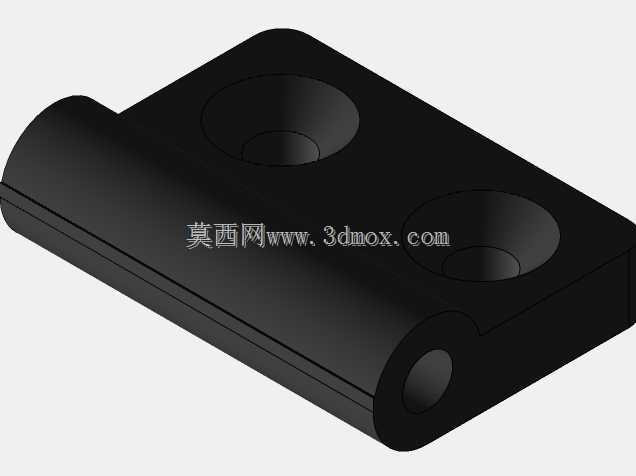

　　从实际安装边界来看，构件主体为平直矩形安装座，座面开设两个同轴度控制在0.05mm以内的沉头安装孔，沉孔深度刚好覆盖常规内六角圆柱头螺钉的头部高度，安装后螺钉端面与安装座表面完全齐平，不会突出构件表面干涉门板或护罩的开合动作，也能避免外露螺钉头剐蹭操作人员或管线。安装座的厚度根据承载需求设定，常规轻型应用下厚度控制在6-8mm区间，单只合页的静态承载能力可达30kg以上，完全满足小型设备门板、防护挡板的承重要求。卷边轴套位于安装座的一侧长边，轴套内孔与配套铰接销轴采用H8/f7的间隙配合，转动阻尼均匀，不会出现卡滞或旷量过大的问题，轴套的轴向长度与安装座宽度保持一致，受力时载荷能均匀分布在整个轴套长度上，避免局部应力集中导致的轴套变形。

　　设计这类构件时，首先要匹配安装场景的开合角度需求，该结构的轴套与安装座为垂直布局，最大开合角度可达180度，能够满足护罩完全翻开、门板平开至与安装面齐平的使用要求。两个沉孔的孔距需要严格匹配常用工业铝型材、钣金折弯件的安装孔位标准，孔距设定为32mm的整数倍，能够直接适配现有通用安装体系，不需要额外在安装面上重新打孔定位，降低现场装配的工作量。沉孔的入口处做了0.2mm的倒角处理，既能够去除加工毛刺，也能在安装螺钉时起到导向作用，避免螺钉歪斜拧入损坏螺纹孔。轴套的两端面做了平磨处理，与配套合页片的轴套端面贴合间隙控制在0.1mm以内，开合过程中不会出现轴向窜动，也能减少端面的摩擦磨损。

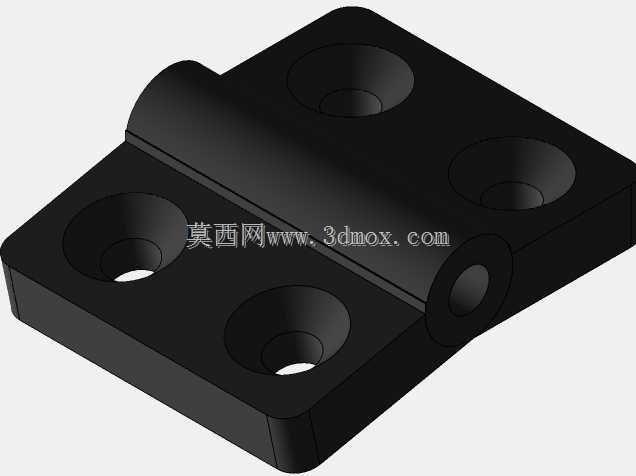

　　在实际设备装配中，这类合页通常成对使用，上下两只合页的轴套同轴度需要控制在0.1mm以内，穿入销轴后即可实现顺畅转动，不需要额外加装轴承，结构简单可靠，维护成本极低。不同于外露式合页，该结构的安装螺钉全部隐藏在沉孔内，外观平整简洁，也不容易积存切削液、粉尘等工业场景常见的污物，日常清洁维护十分方便。针对有防锈需求的应用场景，构件表面可以做发黑、镀锌或者硬质阳极氧化处理，提升表面耐磨性能与防锈能力，适配潮湿、多粉尘的车间使用环境。在建模过程中，需要重点控制卷边轴套与安装座的过渡圆角，圆角半径设置为2mm，既能够减少加工时的应力集中，也能避免尖锐棱边划伤操作人员，所有外露棱边都做了0.3mm的倒钝处理，符合工业设备的安全设计规范。轴套内孔的表面粗糙度控制在Ra1.6，保证销轴转动时的顺滑度，安装座的背面做平面度处理，平面度公差控制在0.03mm以内，安装时能够与安装面完全贴合，不会出现安装后构件歪斜、受力不均的问题。
