流线型镂空双层塑料水瓶外观结构设计

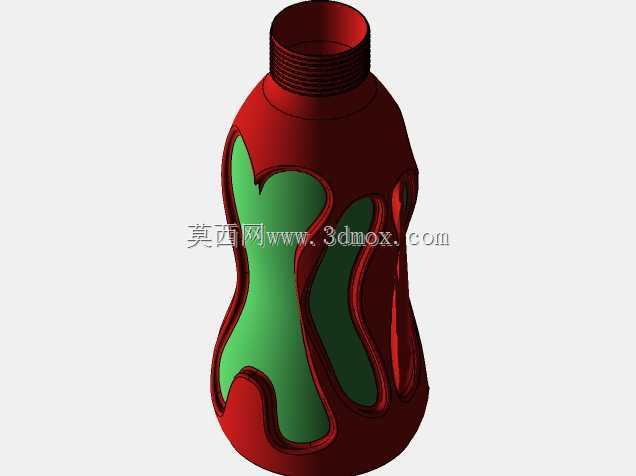

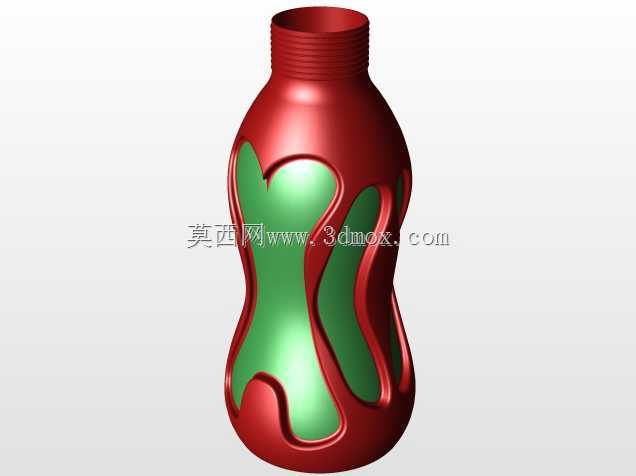

　　这款双层镂空塑料水瓶的结构设计，最初是面向户外便携饮水、运动补水场景做的方案迭代，区别于常规单层吹塑水瓶的结构逻辑，整个设计从握持受力、内容物可视、外观辨识度三个核心维度做了结构平衡。从实际使用场景来看，这类结构的容器既可以作为常温饮用水的盛装载体，也可适配带隔热需求的低温饮品盛装，外层的镂空红色结构承担主要的握持受力与抗冲击防护作用，内层的绿色腔体直接接触盛装液体，两层之间预留的均匀间隙，既可以形成静态空气隔热层，避免低温饮品盛装时外层结露打滑，也能在容器意外跌落时通过外层结构的微量形变吸收冲击能量，降低内层腔体破裂漏液的概率。设计过程中首先确定的是瓶口的标准螺纹边界，采用通用的瓶装饮用水螺纹规格，可适配市面常见的同口径瓶盖，

　　无需单独开模做配套密封件，能有效降低后续量产的模具投入成本，瓶口的螺纹段做了加厚处理，螺纹起始端做了导向倒角，既可以提升瓶盖旋合的顺畅度，也能避免反复开合过程中螺纹根部出现应力发白开裂的问题。瓶身的流线型曲面并非单纯的外观装饰，曲面的收腰位置刚好匹配成年人手掌握持的自然弯曲弧度，镂空区域的边缘全部做了R2以上的圆角过渡，没有尖锐棱角，握持时不会出现硌手的问题，同时镂空区域的排布顺着瓶身的主应力线走向，在减少外层材料用量、降低整体重量的前提下，保证外层结构的径向抗挤压能力满足日常使用要求，即使单侧受到150N的径向挤压力，外层结构也不会出现过度形变挤压内层腔体的情况。内层腔体的壁厚做了均匀化处理，整体壁厚控制在1.2mm，

　　吹塑成型时可以保证料流填充顺畅，不会出现局部壁厚过薄导致的透孔、强度不足问题，腔体底部做了内凹的球面结构，放置时可以提升站立稳定性，即使放置面存在轻微的不平整，也能通过底部的微量形变保持平稳，不会出现放置倾倒的问题。外层的镂空结构采用独立的注塑成型方案，和内层腔体通过瓶口位置的卡扣结构做装配固定，装配后两层之间的间隙均匀控制在3mm，既不会因为间隙过大导致整体尺寸超标，也不会因为间隙过小失去隔热缓冲的作用，装配缝隙处做了隐藏式的止口设计，日常使用过程中灰尘、水渍不会进入两层之间的间隙，降低清洁难度。从安装与适配边界来看，整个瓶身的最大外径控制在68mm，可适配常规的自行车水壶架、车载杯架的尺寸要求，整体满水重量控制在320g以内，

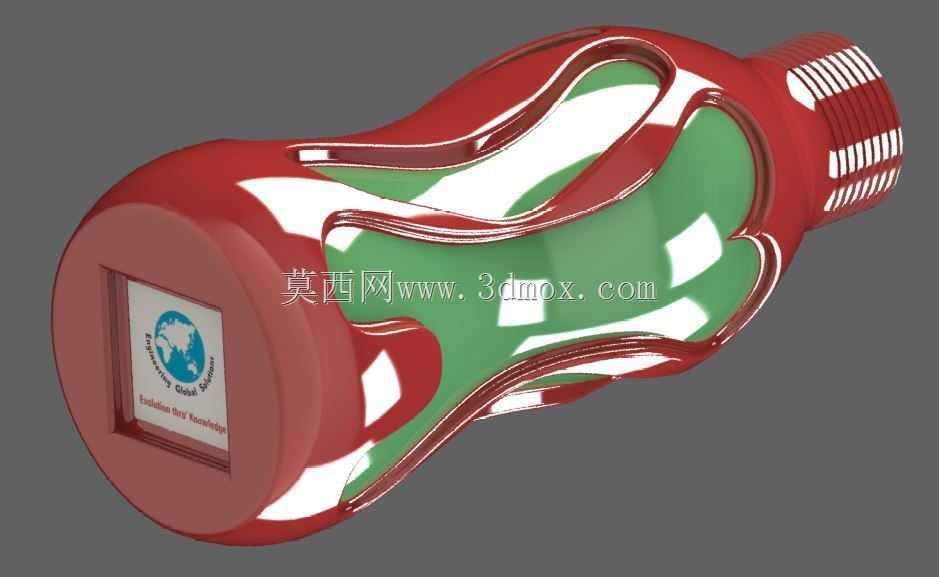

　　单手握持负重不会有明显的坠手感，瓶身底部的标识区域做了下沉式的平面设计，可粘贴产品标识、容量标注等标签，粘贴后标签不会因为日常摩擦出现起边脱落的问题。在结构验证阶段，针对外层镂空结构做了反复的受力仿真，调整了镂空筋条的宽度与走向，保证筋条的受力均匀，不会出现局部应力集中导致的断裂问题，筋条的表面做了高光处理，和内层腔体的半透明质感形成视觉反差，提升产品的外观辨识度，同时筋条的排布也预留了足够的可视窗口，使用者可以透过镂空区域直接观察内部的剩余液位，不需要打开瓶盖就能判断剩余水量，提升日常使用的便利性。瓶口位置的密封面做了平面度控制，密封面的平面度公差控制在0.1mm以内，配合瓶盖内的密封垫片，可以达到良好的密封效果，即使瓶身倒置、晃动，也不会出现漏液的问题，满足户外携带的防漏要求。
