C型开口多孔法兰夹具结构设计

　　在管路装配、设备端面临时对接、测试工位工件夹持这类场景里，常规整圆法兰往往需要完全套入轴端或者从管路端部穿装才能完成固定，遇到已经布设完成的管路、带台阶无法轴向套入的轴类部件，整圆法兰的安装局限性就会凸显，这款C型开口的法兰夹就是针对这类受限安装场景设计的夹持连接件。从实际使用场景来看，这类法兰夹常应用在液压管路临时改接、试验台架传感器加装、老旧设备管路补装固定的工况中，不需要拆解原有管路的端部连接结构，直接从侧向卡入目标管段或者轴颈位置，再通过周边的孔位穿装螺栓完成锁紧，就能实现类似整圆法兰的夹持定位效果，大幅降低现场改造、临时装夹的施工难度。

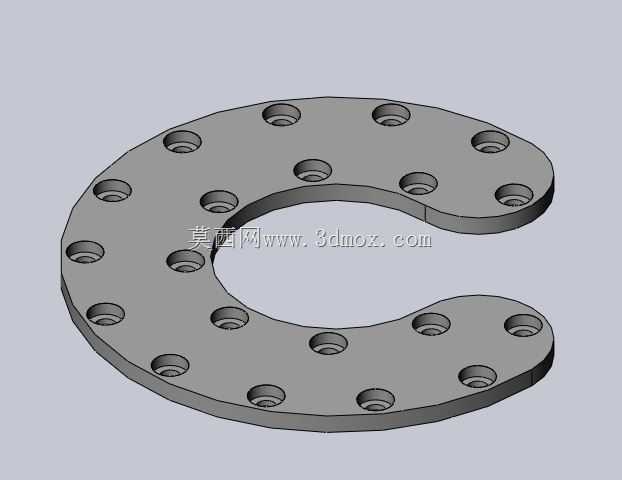

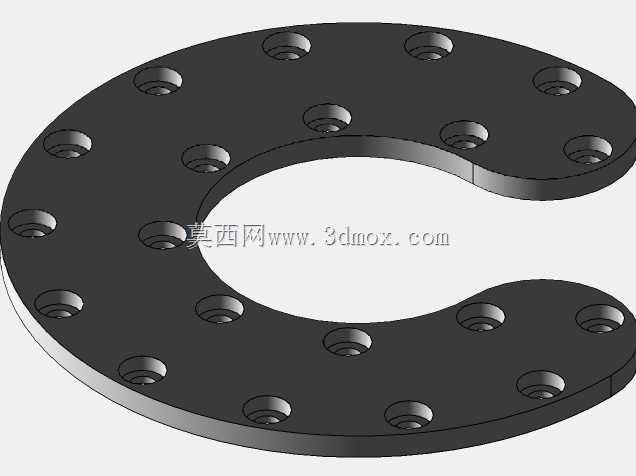

　　从功能特性上看，这款法兰夹采用开口C型的整体结构，主体为等厚度的扁平盘状，开口的缺口宽度适配常见的对应管径轴径，能够保证侧向卡入时不会和被夹持件发生结构干涉。盘体上沿环形轮廓均匀布设了多组沉头安装孔，孔位沿C型的圆弧段对称分布，既保证穿装螺栓后夹紧力能够沿圆周均匀传递，避免局部应力集中导致被夹持件表面压损，也能适配不同孔距的配对安装座，不需要额外加工转接板就能完成固定。沉头孔的设计可以让螺栓头部完全没入盘体表面，不会突出法兰夹的安装平面，保证安装后法兰夹和配对贴合面完全接触，不会因为螺栓突出出现贴合间隙，影响夹持稳定性和密封性能。

　　设计思路上，这款法兰夹没有采用整圆结构，而是在整圆法兰的基础上开出一个径向缺口，缺口的两个端面做了平直加工处理，当法兰夹卡入被夹持件后，锁紧周边螺栓时，缺口位置会产生微量的弹性变形，给被夹持件提供足够的径向抱紧力，相比整圆法兰靠端面摩擦力固定的方式，这种带开口的结构自身具备一定的弹性夹紧余量，即使被夹持件的外径存在小幅的公差波动，也能通过缺口的微变形实现可靠抱紧，不会因为尺寸公差导致夹持松动。盘体的内外圆弧做了同轴度约束，所有安装孔的中心都位于同一分度圆上，保证安装时螺栓能够顺利穿入配对法兰的孔位，不会出现孔位错位导致无法装配的问题，孔口位置都做了倒角处理，既去除了加工毛刺，也能在穿装螺栓时起到导向作用，提升现场装配的效率。

　　从安装边界和尺寸适配的角度来说，这款法兰夹的整体厚度根据夹持力需求做了匹配设计，厚度方向的尺寸既保证足够的结构刚性，在螺栓锁紧时不会出现盘体翘曲变形，也不会因为过厚导致整体重量过大，增加安装位置的负载。开口的宽度尺寸略小于被夹持件的公称直径，保证卡入后能够产生初始的预紧力，不会在未锁紧螺栓时从被夹持件上滑落。所有安装孔的孔径适配对应规格的螺栓，孔位的分度圆直径和常规同规格整圆法兰的安装孔分度圆保持一致，能够和现有标准法兰实现互换，不需要重新设计配对的连接结构。盘体的外圆轮廓做了圆角过渡，没有尖锐的棱角，避免安装过程中划伤操作人员，也不会和周边的管路、线束发生刮蹭，损坏相邻部件。在实际选型使用时，需要注意被夹持件的外径要和法兰夹的内孔尺寸匹配，安装时要对称逐步拧紧周边的螺栓，不要单侧一次性锁紧，避免法兰夹出现偏斜，导致抱紧力不均匀，影响夹持的可靠性。
