2英寸G型夹工业夹持工具三维设计

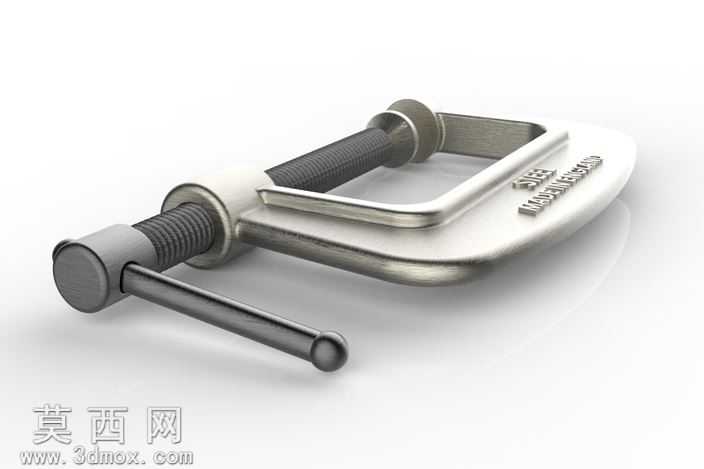

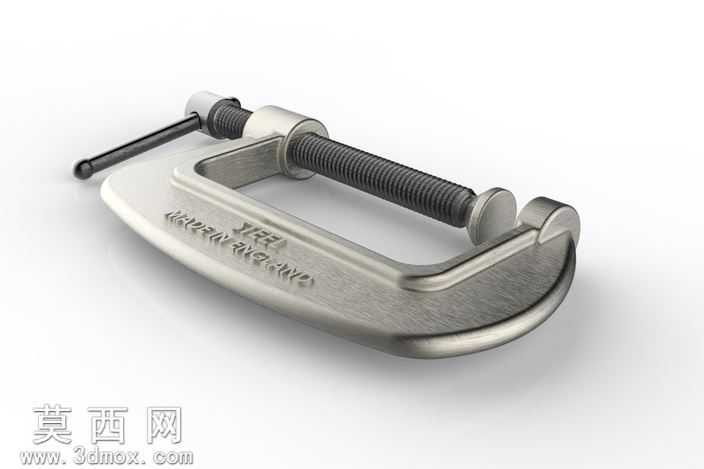

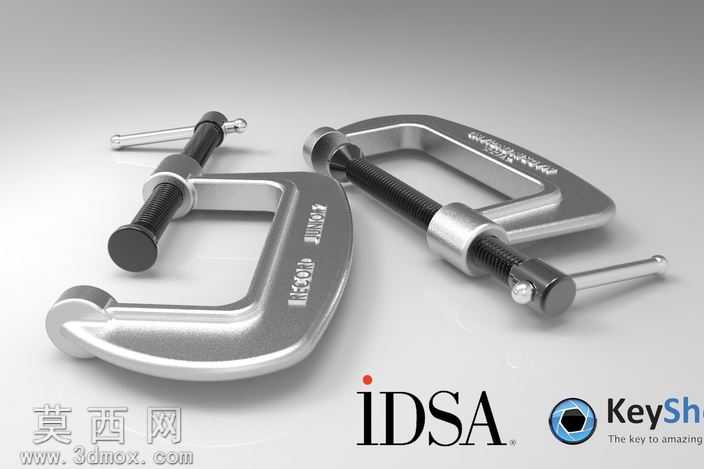

本次设计的2英寸G型夹，是面向日常手工制作、小型工件装夹场景打造的手动夹持工具，建模阶段以实际使用的功能需求为核心出发点，先完成整体框架的比例校准：C型夹臂作为核心承载结构，建模时严格遵循2英寸规格的开口尺寸参数，通过扫掠、拉伸等基础建模指令构建夹臂的弧形轮廓，同时对夹臂与丝杆配合的端部做加厚处理，模拟真实五金件的受力强化结构，避免夹持受力时出现结构形变的问题。丝杆组件的建模重点还原梯形传动螺纹的细节，通过螺旋线扫描生成精准的螺纹牙型，同时在丝杆末端搭配可转动的压头结构，压头与丝杆之间设置转动副间隙，还原真实G夹压合时压头可随工件表面自适应贴合的功能特性，丝杆另一端的转动手柄采用滚花防滑纹理设计，通过圆周阵列的细小凹槽还原手柄的防滑触感结构。材质与渲染阶段，针对夹臂的金属材质做精细化调整：主体采用镀铬金属材质，调整金属粗糙度参数模拟五金件表面细腻的磨砂镀铬质感，在夹臂的标识区域做轻微的蚀刻凹陷效果，还原工业产品的标识细节；丝杆部分采用发黑处理的钢材材质，适当降低材质反光度，模拟长期使用后形成的哑光金属质感；手柄端部的塑料旋钮采用哑光黑色塑胶材质，与金属部件形成清晰的材质区分。渲染时采用柔和的影棚布光方案，主光源从侧上方打亮夹体的弧形轮廓，通过补光弱化金属表面的生硬反光，清晰呈现夹臂的曲面弧度与各部件的装配关系，同时添加柔和的环境反射，让金属材质的质感更贴近真实实物。结构设计上充分考虑手动工具的使用逻辑，C型夹臂的开口深度与开口宽度匹配2英寸规格的夹持范围，丝杆的行程长度满足最大开口状态下的进给需求，压头的接触端面做平整化处理，避免夹持时损伤工件表面，整体装配关系完全还原真实G夹的组装逻辑，各活动部件无结构干涉，可直观呈现G夹从张开到夹紧的完整运动过程，完整还原了小型手动夹持工具的工业设计细节与功能特性。
