可改装柔性锥齿轮传动结构设计

项目分类:齿轮 发布时间:2021-12-19 ID:461657
  • 可改装柔性锥齿轮传动结构设计
  • 可改装柔性锥齿轮传动结构设计
  • 可改装柔性锥齿轮传动结构设计
  • 可改装柔性锥齿轮传动结构设计

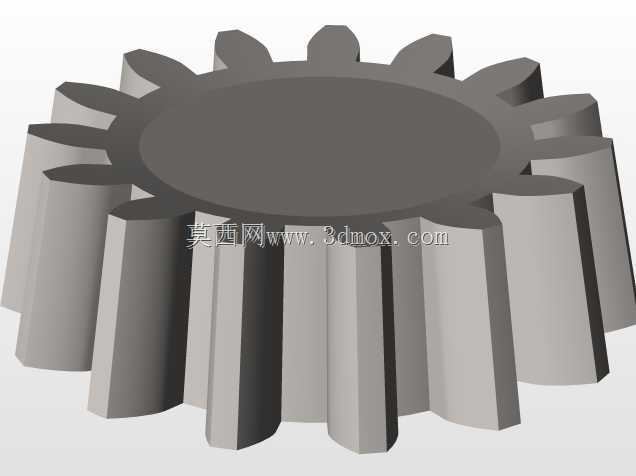

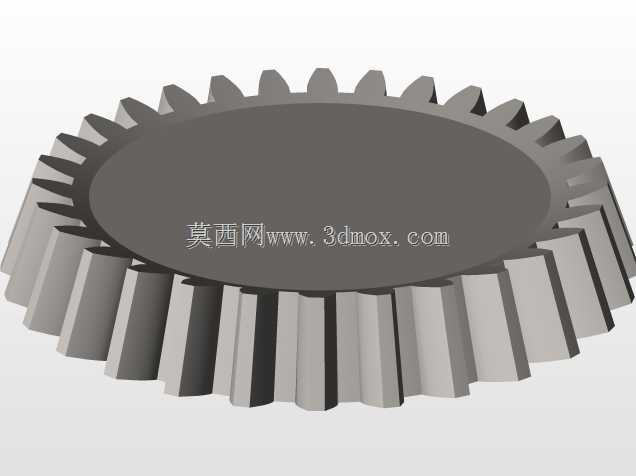

  在中小功率传动场景里,相交轴之间的动力传递一直离不开锥齿轮结构,常规刚性锥齿轮对安装同轴度、轴交角偏差的容忍度较低,一旦安装基座存在加工误差,或是设备长期运行出现轴承磨损、轴系偏移,就容易出现啮合冲击、齿面偏载,轻则运行噪音增大,重则出现断齿失效。这套柔性锥齿轮结构,正是针对这类实际工况痛点做的结构优化,在保留锥齿轮相交轴传动核心功能的基础上,通过齿部与轮毂连接区域的结构柔性设计,抵消一定范围内的安装偏差与运行形变。

  从实际应用场景来看,这类柔性锥齿轮可适配轻工自动化设备的进给传动、小型农机的转向传动、包装设备的间歇分度传动,以及部分对安装精度控制难度较大的简易机械传动单元,不需要额外增加张紧、调隙结构,就能在轴交角存在1°以内偏差、轴向窜动0.2mm以内的工况下保持平稳啮合,降低了配套设备的基座加工精度要求,也能减少后期运维的调整频次。

  设计思路上,这套结构没有采用常规锥齿轮的整体刚性坯料加工逻辑,而是在齿圈与安装轮毂之间预留了可产生微量弹性形变的连接结构,齿形部分依旧采用渐开线锥齿的标准齿廓参数,保证啮合过程的传动比稳定,不会因为柔性结构出现传动比波动影响设备运行精度。齿部的啮合侧隙按照中等精度传动要求设置,既可以补偿温度变化带来的齿形热胀,也能容纳一定的润滑脂留存空间,避免干磨。

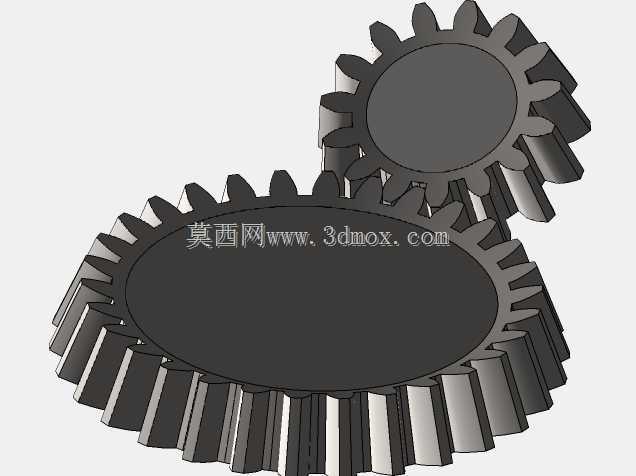

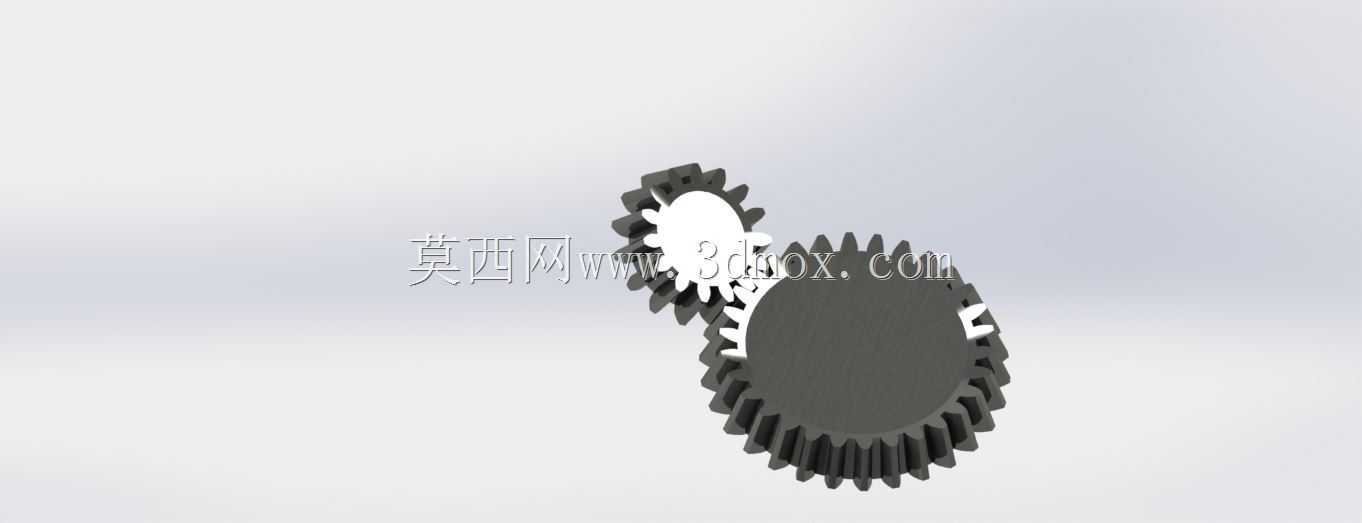

  从安装边界来看,这套锥齿轮副的两个齿轮分别对应不同的安装轴径,轮毂位置设置了标准的平键键槽,可直接与对应直径的传动轴配合,轴向定位依靠轴端挡圈即可完成固定,不需要额外定制特殊的安装座。两个齿轮的轴交角按照标准90°相交轴设计,安装时中心距偏差允许在±0.3mm范围内,相比常规刚性锥齿轮±0.1mm的偏差容忍范围,适配性提升明显,对于一些采用焊接机架、加工精度不高的简易设备来说,不需要额外做二次镗孔修正安装位,就能直接装配使用。

  功能特性层面,这套柔性锥齿轮在运行过程中,当出现瞬时过载时,柔性连接区域可产生微量形变吸收冲击载荷,避免齿部直接承受刚性冲击出现崩齿,在设备启停频繁、负载存在波动的工况下,齿部的使用寿命相比同参数刚性锥齿轮有明显提升。同时柔性结构可以吸收一部分啮合过程中的振动,降低传动环节的噪音传递,对于一些布置在操作人员附近的小型设备,能有效改善作业区域的噪音水平。

  建模过程中,齿形部分严格按照锥齿轮的展成逻辑生成,保证齿面的啮合接触迹线处于齿面中部,不会出现边缘接触的问题,柔性连接区域的形变参数经过反复校核,在额定扭矩负载下,形变量控制在不影响正常啮合的范围内,不会出现传动滞后或是齿面滑脱的问题。齿轮的齿顶圆、齿根圆参数都按照标准模数系列设置,后期如果出现磨损需要替换,也可以直接参照参数加工同规格零件,不需要重新测绘整套结构。

  在实际选型适配时,需要注意这套结构的额定传递扭矩范围,不适合大扭矩、重载的传动场景,比如重型输送机、破碎机这类设备的主传动就不适用,但是在中小功率、转速不超过1500rpm的传动单元里,它的适配性优势非常明显,既可以降低整机的加工装配成本,也能减少后期的维护工作量。另外,这套结构的齿部可以根据实际使用需求做改装,比如调整齿数以改变传动比,或是修改轮毂的安装尺寸适配不同的轴径,柔性连接区域的刚度也可以通过调整连接筋的厚度、数量来匹配不同的负载需求,改装时不需要重新设计整个齿形部分,只需要调整对应连接结构的参数即可,能大幅缩短变型设计的周期。
