汽车传动系统差速齿轮箱结构展示

　　差速齿轮箱是汽车传动系统中承担动力分流与转速差补偿的核心部件，日常行驶过程中，车辆转弯、通过起伏路面时两侧驱动轮的行驶轨迹长度存在客观差异，若两侧车轮以相同转速转动，会出现轮胎滑磨、传动系统憋劲、转向阻力过大等问题，该部件的核心作用就是在将输入动力平均分配给两侧驱动轴的同时，允许两侧输出轴存在合理转速差，保障车辆行驶平顺性与轮胎使用寿命。从实际装车场景来看，这类差速结构广泛应用于前置后驱、四驱乘用车以及轻型载货车辆的驱动桥内部，安装位置处于主减速器从动齿轮与两侧半轴之间，整体结构被包裹在驱动桥桥壳内部，工作时承受主减速器传递来的大扭矩输入，同时要应对车辆起步、急加速、颠簸路面带来的冲击载荷，因此结构设计上对强度、配合精度都有较高要求。

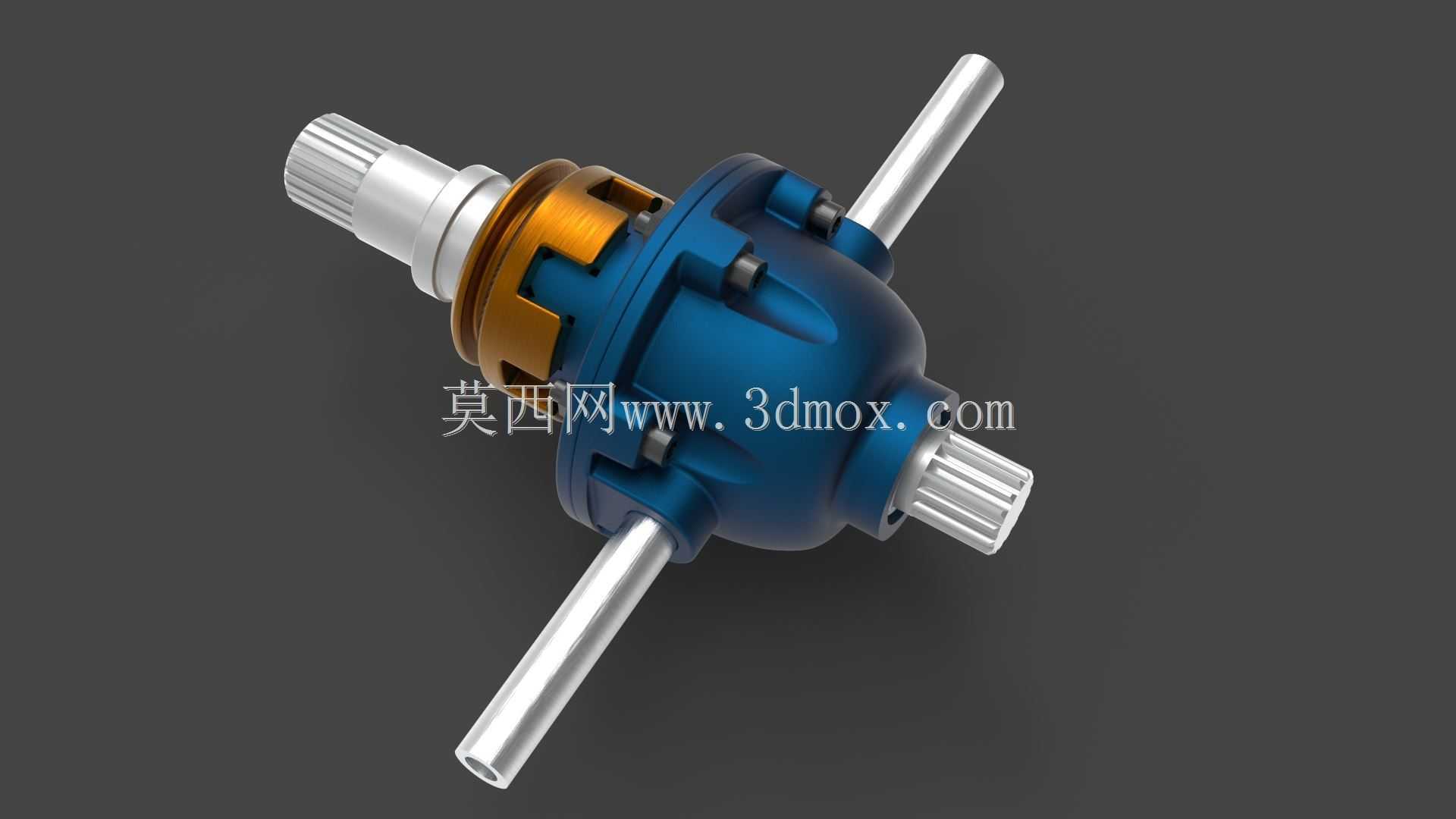

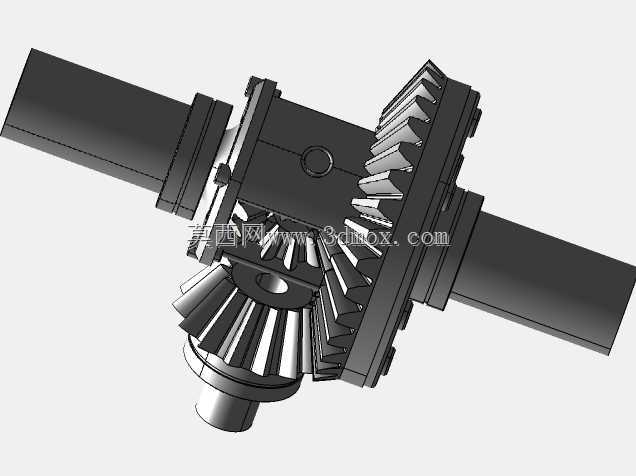

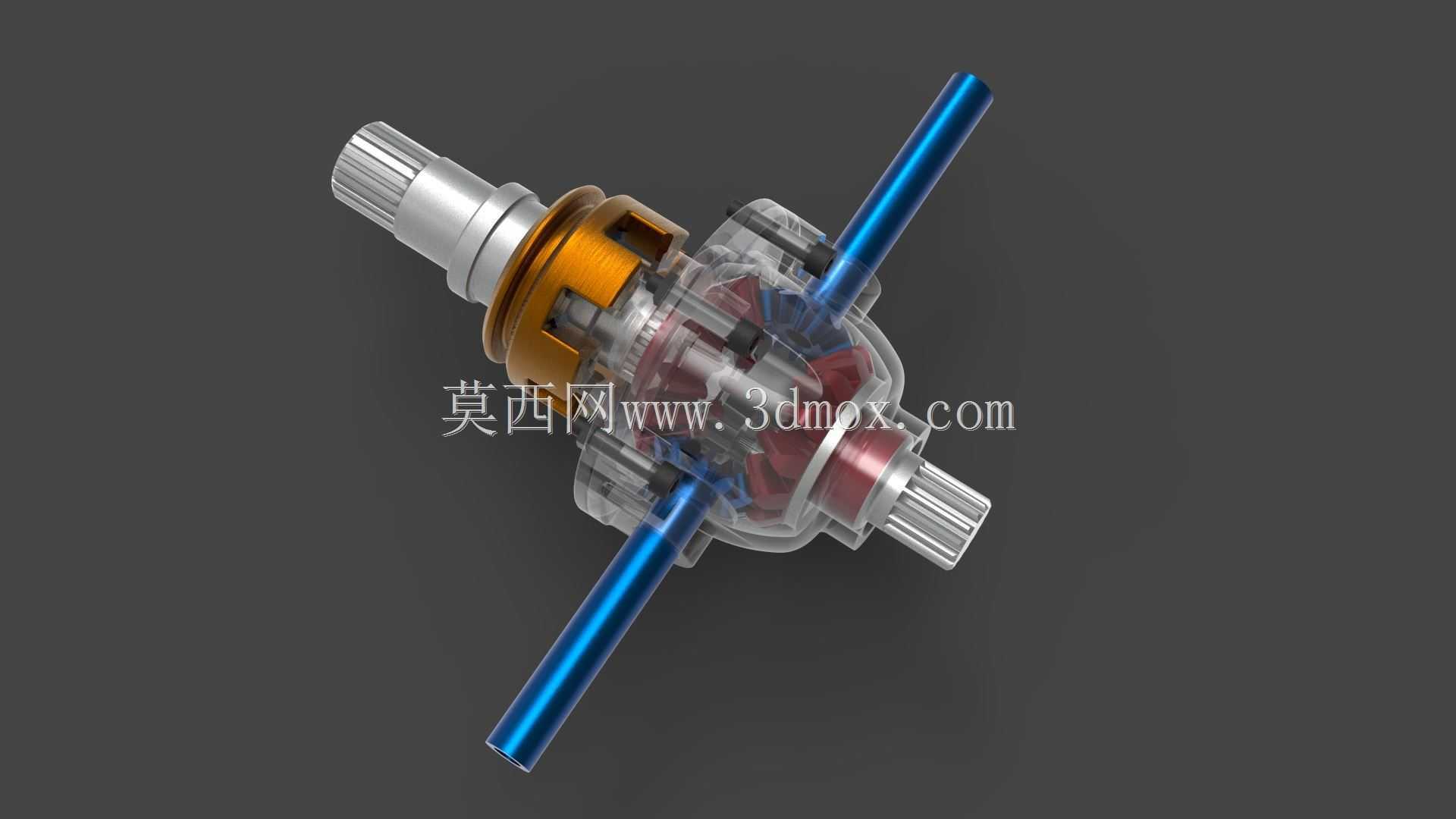

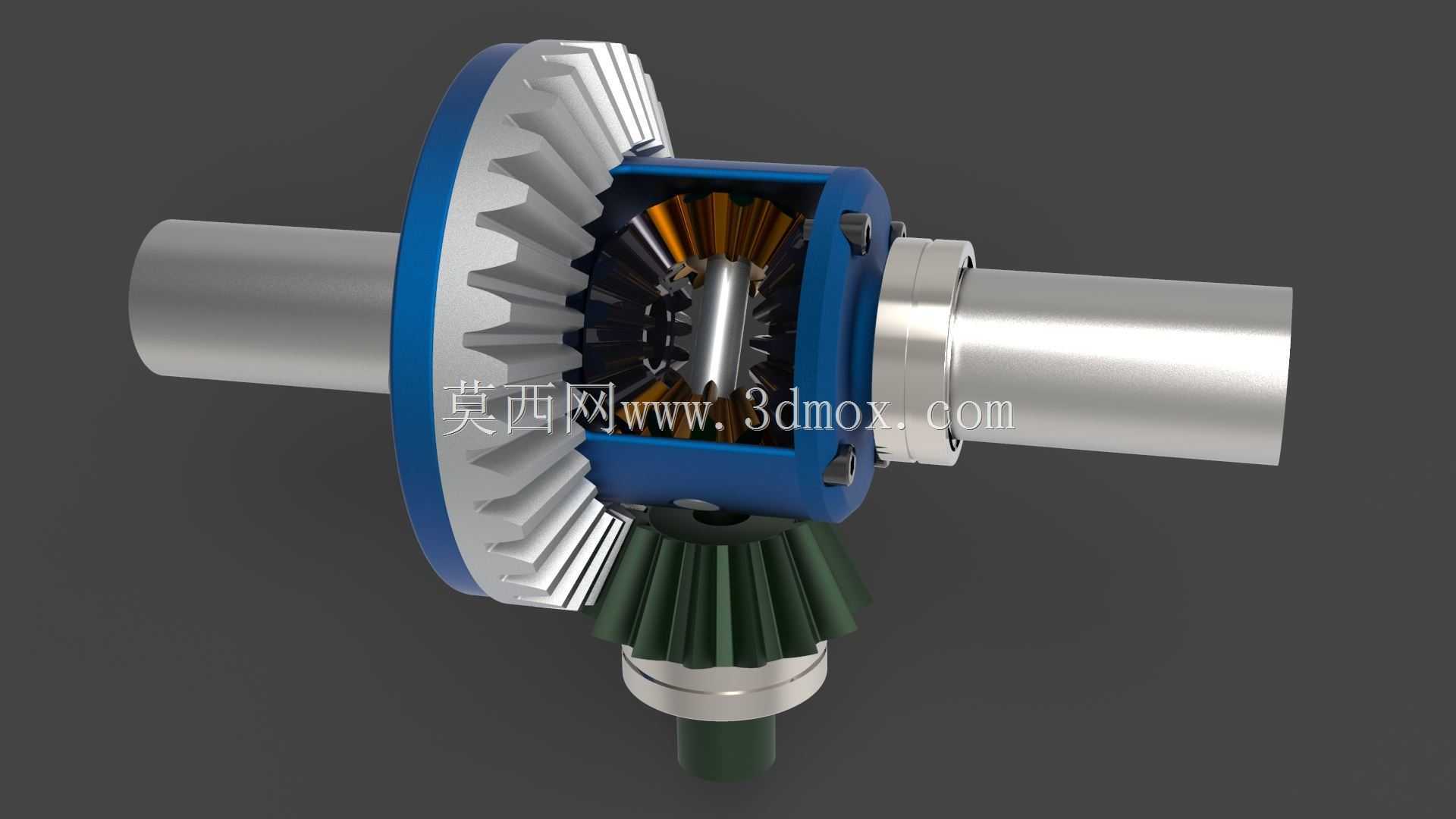

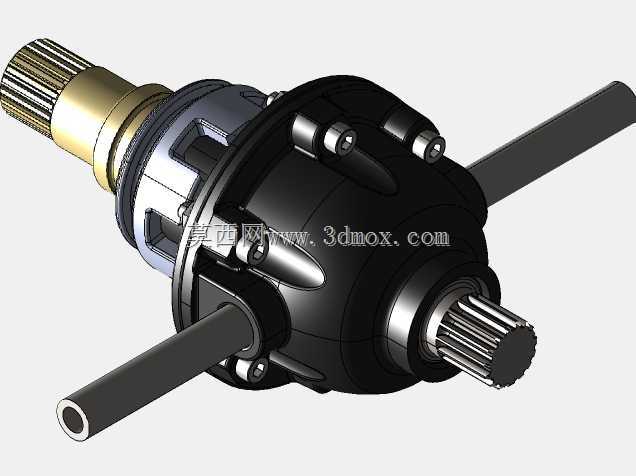

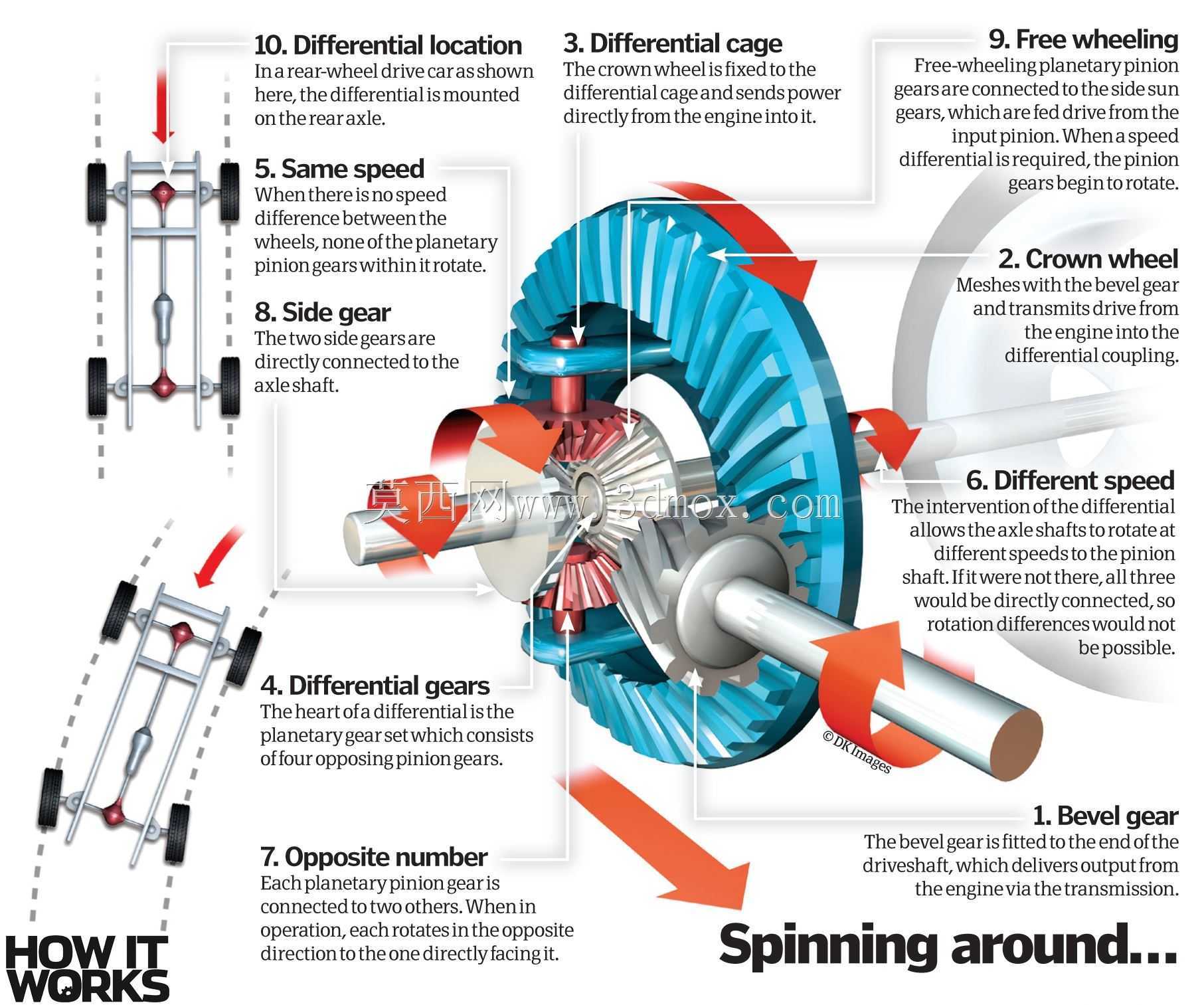

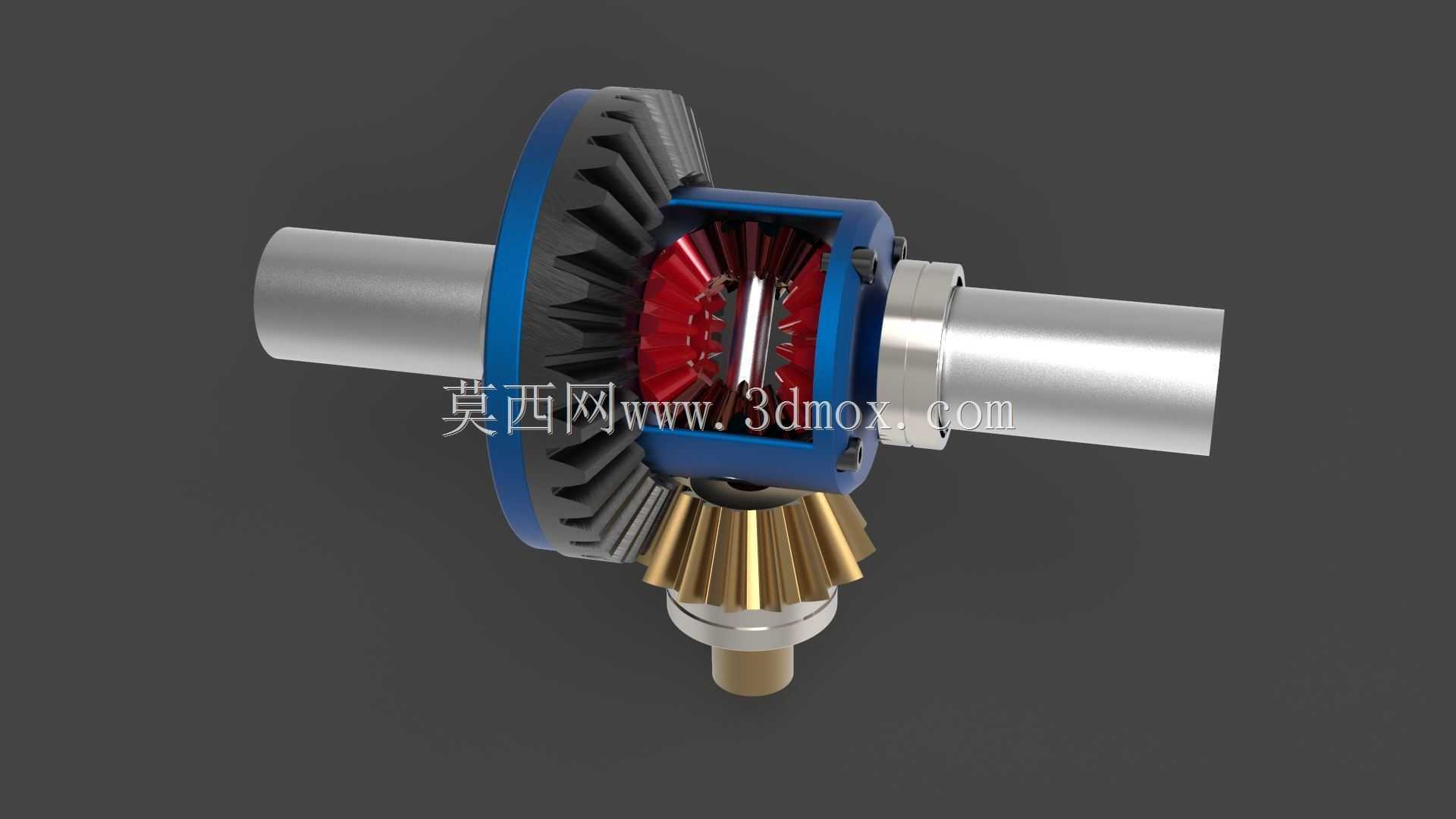

　　从结构设计思路来看，该差速齿轮箱采用对称式锥齿轮差速结构，核心组成包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及对应的推力垫片、轴承配合轴颈。输入动力通过差速器壳上连接的主减速器从动齿轮传入，带动十字行星齿轮轴整体公转，当两侧车轮行驶阻力一致时，行星齿轮随差速器壳同步公转，自身不发生自转，此时两侧半轴齿轮转速相同，动力等比例分配给两侧半轴；当车辆转弯或单侧车轮遇到低附着路面时，两侧半轴齿轮受到的阻力出现差值，行星齿轮在随壳体公转的同时，会绕十字轴轴线发生自转，以此吸收两侧半轴的转速差，实现两侧车轮以不同转速转动，避免轮胎与地面发生滑动摩擦。

　　在安装边界与尺寸配合上，该差速器壳两端设计有与桥壳圆锥滚子轴承配合的轴颈，轴颈的同轴度、圆柱度公差直接影响差速器运转的平稳性，轴颈直径与桥壳轴承座的配合需满足过渡配合要求，既保证装配后无径向窜动，也避免过盈量过大导致轴承预紧力异常。差速器壳与主减速器从动齿轮的连接法兰面设计有定位止口，止口与从动齿轮的定位孔采用小间隙配合，连接螺栓采用铰制孔螺栓，保障大扭矩传递过程中连接无松动、无相对位移。十字行星齿轮轴与差速器壳的安装孔采用过盈配合，装配后轴的四个轴颈轴线需处于同一平面且与差速器轴线垂直，轴颈与行星齿轮内孔的配合间隙控制在合理范围，既保证行星齿轮转动灵活无卡滞，也避免间隙过大导致齿轮啮合冲击过大。行星齿轮与半轴齿轮的啮合齿面设计有球面配合结构，配合行星齿轮背面的球面推力垫片，可自动调整齿轮啮合位置，保证锥齿轮啮合印痕处于齿面中部，降低偏磨风险；半轴齿轮内孔设计有花键，与半轴端部的花键轴配合，花键采用渐开线齿形，定心精度高，承载能力强，可满足大扭矩传递需求。

　　从功能特性来看，该结构的差速器结构简单、工作可靠，在正常铺装路面行驶时可实现动力的平均分配，传动效率高；但需要注意的是，普通对称锥齿轮差速器的内摩擦阻力较小，当单侧车轮处于低附着路面时，会出现打滑车轮高速空转、另一侧高附着路面车轮无法获得足够扭矩的情况，因此部分越野车型或高性能车型会在该结构基础上增加差速锁结构，通过锁止差速器的差速功能，将动力传递给有附着力的车轮，提升车辆脱困能力。在三维建模过程中，这类差速齿轮箱的建模需要重点关注各齿轮的啮合参数匹配，包括锥齿轮的模数、压力角、分锥角、齿顶高系数等参数的一致性，保证装配后齿轮啮合侧隙处于合理范围；同时需要关注各配合面的公差标注，包括轴颈的尺寸公差、形位公差，花键的配合公差，各垫片的厚度公差，这些参数直接影响差速器装配后的运转间隙与预紧力，若间隙过大，会导致齿轮啮合冲击大、异响明显，若间隙过小，会导致运转阻力大、润滑不良、齿轮过早磨损。另外，差速器壳内部设计有润滑油道，可将桥壳内的齿轮油引导至行星齿轮、半轴齿轮的啮合面以及各配合轴颈处，保证运转过程中各摩擦面得到充分润滑，带走摩擦产生的热量与磨屑，提升部件使用寿命。在实际维修与装配过程中，需要重点检查差速器轴承的预紧度、齿轮啮合印痕、啮合侧隙，通过调整两侧轴承调整螺母的位置，保证差速器无轴向窜动，同时转动灵活无卡滞；行星齿轮与半轴齿轮的啮合侧隙一般控制在0.15-0.4mm范围内，侧隙过小易导致齿轮受热卡滞，侧隙过大则会导致换向冲击大、异响明显。推力垫片作为易损件，长期使用后会出现磨损，导致齿轮啮合间隙变大，当垫片磨损量超过0.2mm时需要及时更换，避免齿轮啮合异常导致打齿故障。
