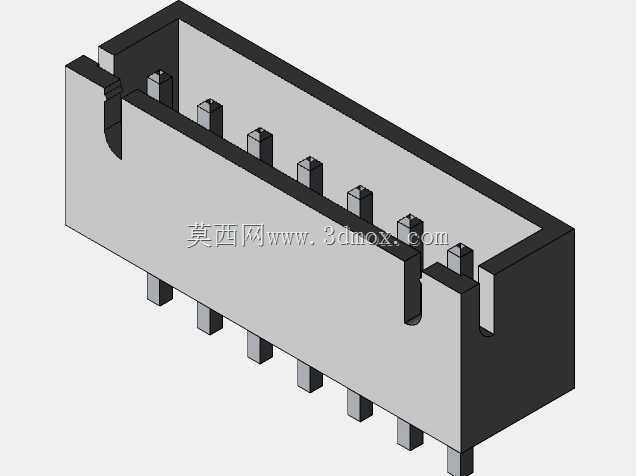

JST B7B-XH-A带护罩直型针座连接器结构

　　在低压电控、消费电子内部线束互联场景中，这类带护罩的直插式针座是板对线连接的核心基础部件，常被用于PCB板与外部线束的信号、小电流传输环节，常见于家电控制板、小型工控模块、3D打印控制板、电源适配器内部的接线工位，替代传统焊接接线的方式，提升产线装配效率，也方便后期售后的线束更换维护。

　　从实际使用的功能特性来看，这款针座采用顶部入口的直插设计，插针沿本体长度方向等距排布，适配标准XH系列2.54mm间距的压接端子，外侧的一体式护罩结构是设计的核心要点：一方面护罩在插合过程中起到导向作用，能避免线束端胶壳插偏导致的插针弯折、接触不良问题，另一方面护罩围合形成的限位槽可以在插合完成后约束胶壳的横向窜动，即便设备存在小幅振动，也能保证端子接触的可靠性，不会出现松脱断电的故障。插针采用直插过板设计，引脚伸出本体底部的长度适配常规1.6mm厚度PCB的波峰焊工艺，插装后焊盘与引脚的接触面积足够，能承载额定范围内的电流传输，不会出现引脚过短虚焊、过长顶到板底其他元件的问题。

　　设计过程中首先要匹配XH系列连接器的通用互配尺寸，针间距严格控制在2.54mm的公差范围内，插针的横截面尺寸、伸出胶芯的高度都要和公端胶壳的端子腔尺寸匹配，保证插合力度在合理区间，既不会因为过紧导致装配困难，也不会因为过松导致接触电阻过大。护罩的内壁要做微小的脱模斜度，方便注塑生产时的脱模，同时护罩的高度要刚好覆盖公端胶壳的插合段，不能过高导致整体安装尺寸超标，也不能过低失去导向和防窜动的作用。胶芯本体的侧壁做了局部的缺口设计，对应公端胶壳的卡扣位，插合后卡扣可以卡入缺口位置，形成二次锁止，进一步提升连接的抗拉力，避免线束受拉扯时直接脱开。

　　从安装边界来看，这款7Pin针座沿长度方向的整体尺寸适配PCB上对应间距的安装孔位，宽度方向的尺寸要考虑周边元件的安全距离，通常在PCB布局时，针座护罩外侧需要预留至少1mm的操作空间，方便手工插接线束时的对位操作；高度方向上，本体顶部到PCB板面的高度要低于周边较高元件的高度，避免在设备组装时被其他结构件压到导致胶芯开裂。插针的排布位置要和PCB上的走线对应，电源引脚和信号引脚的排布符合常规的接线习惯，降低接线时的错接概率。胶芯采用的绝缘材质具备足够的耐温性能，可以过波峰焊时的高温冲击，不会出现融化变形的问题，同时绝缘电阻满足低压信号传输的要求，不会出现引脚间的爬电、击穿问题。

　　在实际选型应用中，这类针座的通孔直插结构比表贴款的焊接强度更高，更适合存在小幅振动的使用场景，比如小型桌面设备、便携工控装置的内部接线，带护罩的设计相比无护罩的裸针座，在产线批量装配时的不良率更低，工人不需要刻意对准每一根插针，只要顺着护罩的导向推入就能完成插合，能有效提升装配工位的作业效率。建模过程中需要重点关注插针与胶芯的配合公差，胶芯上的插针安装孔尺寸要略大于插针外径，保证插针可以顺利压入胶芯，同时又不会出现松动歪斜的问题；护罩内侧的导向斜角角度要合理，角度过小起不到导向作用，角度过大会增加护罩的整体宽度，占用更多PCB布局空间。
