博世BME680环境传感芯片结构建模

　　在消费电子、智能家居、工业环境监测类产品的硬件开发流程中，环境传感单元的结构适配是经常遇到的设计环节，不少工程师在做转接板载设计、集成式传感模组开发时，都会遇到原厂公开资料缺少可直接复用的三维结构数据的问题，这款BME680传感元件的结构建模，正是针对这类实际工程需求完成的。从实际应用场景来看，BME680作为集成式环境传感元件，常被搭载在空气检测设备、智能温控器、可穿戴环境监测终端、新风系统控制模组中，用来实现温湿度、气压、空气污染物相关参数的采集，这类应用场景对元件的安装空间、气流通路预留都有明确要求，没有精准的三维结构参考，很容易在PCB布局、外壳结构设计阶段出现干涉问题，或是因为遮挡元件顶部的通气孔影响检测精度。

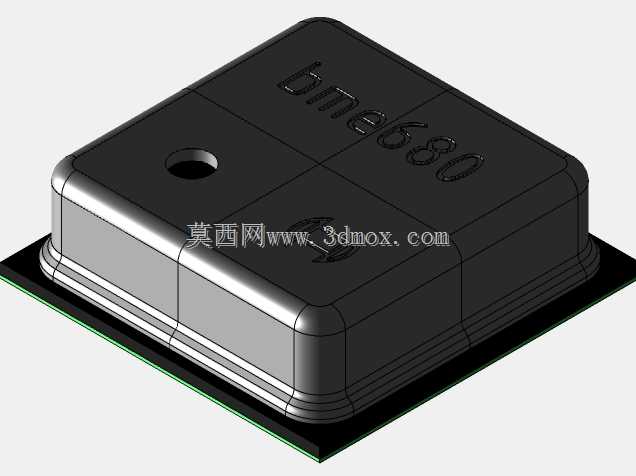

　　建模过程中优先还原了元件的实际外形特征：主体为带圆角的方形塑封结构，顶部表面蚀刻有元件型号标识，预留的通气孔位置严格对应实际元件的采样通路位置，侧面的塑封分层、底部焊盘区域的边界尺寸都做了对应还原，底部与PCB接触的焊盘高度、塑封本体的突出高度都按照公开规格书的参数做了等比例还原，能够直接导入装配环境做干涉检查。做这类贴片式传感元件的结构建模时，核心要把控的是安装边界的准确性：元件的长宽外轮廓尺寸直接决定PCB上的预留空间，本体高度会影响终端产品外壳的内部净空设计，顶部通气孔的位置需要和外壳上的采样开孔做对位，避免结构件遮挡气路导致检测数据偏差。不少工程师在做这类元件建模时容易忽略塑封本体的圆角特征，实际做紧凑结构设计时，

　　直角的建模误差很容易导致装配时和周边的屏蔽罩、结构筋位出现硬干涉，这款建模特意还原了本体四周的圆角过渡，以及底部焊盘区域的阶梯分层结构，能够满足结构装配阶段的校验需求。在做转接板设计时，这类精准的元件模型可以帮助工程师提前确认焊盘布局的合理性，确认元件周边的电容、电阻等分立器件的摆放位置不会和传感本体出现空间冲突，同时也能辅助外壳设计人员确定采样气室的结构尺寸，保证传感元件的工作环境符合检测要求，避免因为结构设计缺陷导致的采样精度下降、装配干涉返工等问题。
