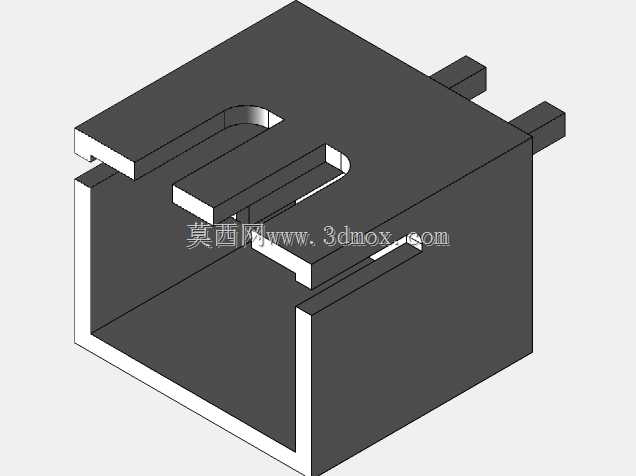

JST B2B-XH-A通孔带护罩集管顶部入口接插件

这款接插件主要应用在工业控制板卡、小型家电主控回路、消费电子内部线束对接场景中，作为线对板信号传输的核心连接部件，承担低压直流回路中信号与小电流的导通对接作用，在伺服驱动器IO端子排、3D打印机主控板接线端、智能家居控制模块内部都能见到同结构产品的应用。从结构设计来看，顶部入口的走线形式能够适配设备内部线束垂直出线的布局需求，当设备内部横向空间局促、线束需要从接插件正上方引出时，这种入口形式可以避免线束过度弯折，减少线芯长期受力断裂的风险，相比侧入式接插件，顶部入口的结构在垂直堆叠的板卡布局中能节省至少3mm的横向走线空间，适配紧凑化的设备内部安装要求。带护罩的集管结构能够对插针根部形成物理防护，一方面可以避免装配过程中线束拉扯导致插针歪斜、焊盘脱落的问题，另一方面能够阻挡生产过程中产生的锡渣、灰尘落入插针间隙，降低相邻插针之间短路的风险，护罩边缘做了0.2mm的导向倒角，在公母头对插过程中能够自动校正插接偏差，降低人工装配的对位难度，提升产线装配效率。从安装边界来看，这款接插件采用直插式焊板结构，插针间距为标准2.5mm规格，焊盘尺寸适配常规0.8mm孔径的PCB板设计，插件本体的外形方正，两侧的定位凸台能够在波峰焊过程中卡在PCB对应的定位孔内，避免焊接过程中接插件移位偏移，本体底部距离PCB板面预留0.3mm的间隙，能够让焊锡充分浸润插针根部，避免虚焊、假焊的问题。设计过程中针对插接保持力做了结构优化，护罩内部的卡扣结构能够和公端胶壳形成锁止，常规拉扯力下不会出现松脱，同时卡扣的解锁力度控制在15N-20N区间，既可以保证日常使用中的连接可靠性，也能在售后维修时方便拆卸，不会因为锁止力过大导致胶壳碎裂。插针采用黄铜镀锡材质，接触电阻控制在10mΩ以内，能够适配3A以内的持续电流传输，满足常规信号回路与小功率供电回路的使用需求，绝缘本体采用阻燃PA66材质，能够达到UL94-V0的阻燃等级，适配电子设备的安全防火要求。
