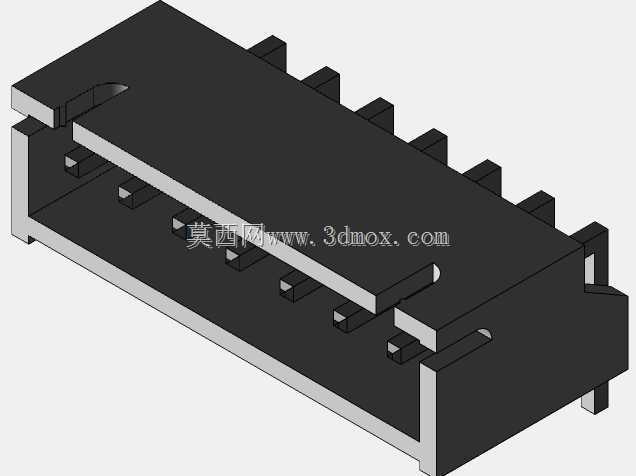

JST B7B-XH-A侧入口带护罩线对板连接器

　　这款侧入口带护罩的7Pin连接器，是消费电子、小型工控板卡内部线束互联场景里十分常用的互联元件，日常做板级布线设计时经常会碰到这类选型需求，很多刚接触结构设计的工程师容易忽略这类接插件的安装边界细节，导致后期打样出现干涉、插装困难的问题。从实际应用场景来看，这类XH系列连接器多用于板端与低压线束的信号、小电流传输，常见于小型家电控制板、3D打印机控制模块、工控传感信号转接板、桌面型电子设备内部的线束连接，额定电流通常适配单Pin3A以内的传输需求，额定电压适配250VAC以内的低压场景，完全覆盖民用、小型工业控制板卡的常规互联要求。

　　从功能特性上看，侧入口的设计区别于顶部入口的同系列型号，线束从连接器本体侧面插入，在设备内部垂直空间受限的布局场景里优势十分明显——比如板卡上方距离设备外壳仅留5mm左右间隙时，顶部入口的型号需要预留线束弯折的垂直空间，很容易出现线束顶壳的问题，而侧入口的结构只需要在连接器侧面预留出线空间，能大幅压缩板卡上方的空间占用，适配超薄型设备的内部布局。带护罩的结构设计则是为了避免插接线束时，插针因为对位偏差出现弯折、退针的问题，护罩的导向槽能在插装过程中自动校正公母端的对位偏差，哪怕是产线工人手工插装，也能保证插针准确对接，同时护罩还能在后续设备使用过程中，阻挡灰尘、焊锡飞溅物落到插针位置，降低接触不良的故障概率。

　　设计思路上，这款连接器的本体采用耐高温的尼龙材质注塑成型，能适配波峰焊、回流焊的常规焊接温度，不会出现过炉后本体变形、针位偏移的问题；插针采用铜合金镀锡工艺，既保证了导电性能，也能避免长期使用出现氧化锈蚀导致的接触电阻升高问题。本体上的定位柱设计，是在PCB布局时需要重点关注的结构，两个定位柱对应PCB上的两个定位孔，过炉焊接前可以先把连接器插在PCB上预固定，避免过炉过程中连接器移位导致焊盘虚焊；焊针的长度刚好适配1.6mm板厚的常规PCB，过波峰焊时焊锡能顺着焊针浸润到整个焊盘，不会出现焊锡透孔不足的问题。

　　外形尺寸与安装边界方面，这款7Pin的XH连接器Pin间距为标准2.5mm，整体本体长度约17.8mm，宽度约7.5mm，本体高度（从PCB表面到护罩顶部）约8.2mm；侧入口的出线方向平行于PCB板面，布局时需要在连接器出线侧预留至少10mm的线束弯折空间，避免线束弯折半径过小导致线芯断裂；护罩两侧的卡扣结构，对应线束端胶壳的倒扣，插装到位后会有明显的卡扣卡合反馈，能承受50N以上的轴向拉力，不会因为设备运输、使用过程中的振动出现线束松脱的问题。需要注意的是，布局时不要在连接器护罩的插装入口侧布置过高的周边元件，至少要预留15mm的插装操作空间，否则产线插接线束时会因为操作空间不足出现插装不到位的问题；焊盘设计要按照规格书要求做加大处理，避免大电流传输时焊盘载流不足，同时定位孔的直径要比定位柱大0.1mm，抵消PCB加工、SMT贴片的位置公差，避免连接器无法顺利插装到PCB上。

　　在实际建模选型时，还要注意区分同系列不同入口方向、不同Pin数的型号差异，侧入口和顶部入口的安装空间要求完全不同，不能直接替换使用；带护罩和不带护罩的型号，本体宽度也有1mm左右的差异，直接替换会出现和周边结构干涉的问题。这类标准接插件的三维模型，在做整机结构布局时可以直接调用，不需要重新绘制，只需要核对好安装尺寸、出线方向、周边预留空间，就能避免后期打样出现装配问题，大幅缩短结构设计的迭代周期。
