2020型嵌入式电源开关箱结构设计

　　这款2020型电源开关箱主要面向小型机电设备、桌面型工业控制终端、小型自动化单机的配电集成场景，多用于设备侧端的就近电源通断控制，替代传统外露式开关安装结构，避免设备运行过程中切削液飞溅、粉尘堆积、意外触碰带来的用电安全隐患。从实际使用场景来看，这类开关箱常嵌入安装在设备操作侧的钣金护板、铝型材框架封板上，箱体主体藏于设备护板内侧，仅操作面与外框和设备外表面齐平，既不会额外占用设备外部操作空间，也能让设备外观面保持整洁统一，适配各类工业设备的外观一致性设计要求。

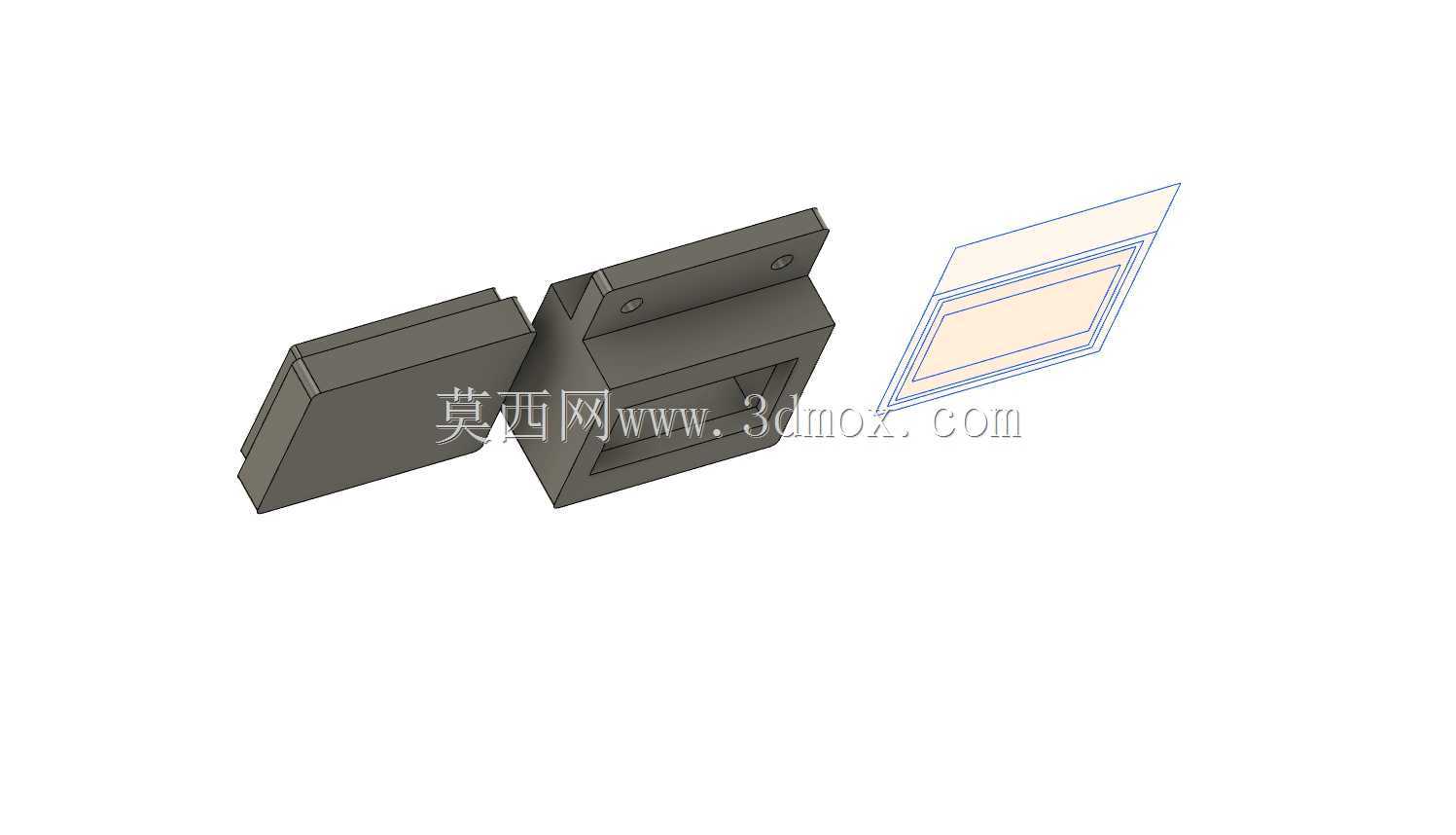

　　从功能特性上看，该箱体采用分体式嵌套结构，分为内装主体与外封框两个核心部分，内装主体预留了开关元件的安装位与走线空间，侧壁设置的固定耳可直接与设备内部的安装支架通过螺丝锁附，安装时无需在设备面板上开复杂的异形孔，仅需开出对应尺寸的矩形嵌装孔即可完成预装，后期维护时可直接从外侧拆下外封框，对内部开关、接线端子进行检修更换，无需拆解设备侧护板，大幅降低现场运维的拆装工作量。箱体的合缝位置做了错位搭接设计，能够阻挡常规工况下的粉尘、少量飞溅液体进入箱体内部，适配车间普通加工环境的防护要求，无需额外做密封处理即可满足多数非高防护等级设备的配电需求。

　　设计过程中优先考虑了安装适配性与零件加工工艺性，箱体主体采用薄钣金折弯成型，所有折弯边均预留了合理的工艺圆角，避免折弯过程中出现板材开裂问题，同时折弯边的翻边结构也提升了箱体整体的结构刚度，减少薄板材受力后的形变问题。外封框采用薄板冲压成型，边缘做了小圆弧倒角处理，安装后与设备面板贴合紧密，不会出现刮蹭操作人员衣物、手部的问题。内部安装位的尺寸按照常规小型电源开关、船型开关的通用安装尺寸预留，兼容市面多数同规格的通断开关元件，设计人员在做设备配电设计时无需单独定制开关安装支架，可直接选用该箱体完成集成，缩短设备的设计与装配周期。

　　安装边界方面，该箱体嵌装所需的面板开孔尺寸与箱体主体的外轮廓尺寸预留了0.2-0.5mm的安装间隙，既方便安装时箱体顺利嵌入开孔，也不会因间隙过大导致外封框无法完全遮盖开孔边缘。箱体内部的净深度满足常规开关接线后的弯折半径要求，不会出现接线后箱盖无法合位、线材被挤压破损的问题。箱体侧壁的固定耳位置经过受力校核，安装后能够承受开关反复按动带来的冲击力，长期使用不会出现固定位松动、箱体下陷的问题。从装配逻辑上看，该结构先将内箱体从设备面板内侧穿出开孔，通过固定耳与内部支架锁死，完成开关元件安装与接线后，再将外封框从面板外侧卡合固定，整个装配流程无需特殊工装，普通装配工人即可快速完成安装作业，适配批量设备生产的装配节拍要求。

　　在实际选型应用中，设计人员可根据设备面板的厚度调整外封框与内箱体的卡合深度，适配1mm到3mm厚度的常见设备面板材质，包括冷轧钢板、铝板、绝缘树脂板等，无需针对不同面板厚度单独修改箱体结构。箱体的外露面可根据设备整体配色做喷塑、喷漆处理，与设备外观保持统一，不会出现配件外观突兀的问题。相较于传统的明装开关盒，这种嵌入式结构的抗磕碰能力更强，设备转运、日常操作过程中不会因外力碰撞导致开关盒变形、开关损坏，能够有效降低设备售后的配件更换率。
