多色管打印设备原型结构设计方案

　　这套多色管打印原型的结构设计，最初是面向小口径管材表面多色标识连续打印的产线需求做的方案验证，区别于常规平面打印设备，其核心要解决的是圆柱面周向定位、多色料快速切换、管材走料同步匹配三个核心工程问题。从实际应用场景来看，这类设备可适配医疗导管标识打印、工业线束色环标注、小规格塑胶管色标打标等多个生产环节，替代传统人工贴标、单色移印的低效作业模式，尤其适配小批量多规格管材的柔性生产需求，不需要针对不同管径更换整套工装，仅需调整底部承托座的定位槽间隙即可适配一定直径区间的管材进料。

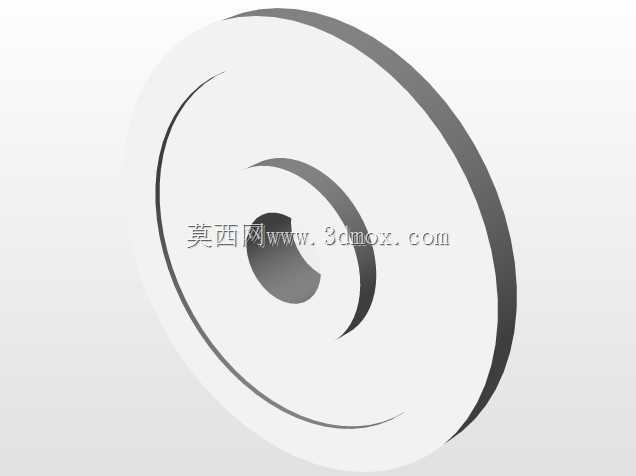

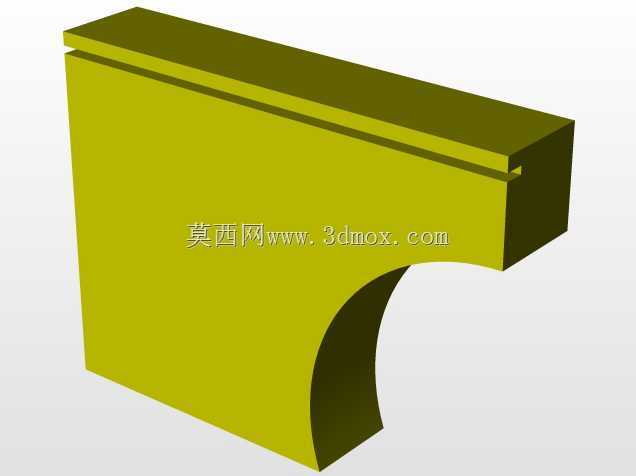

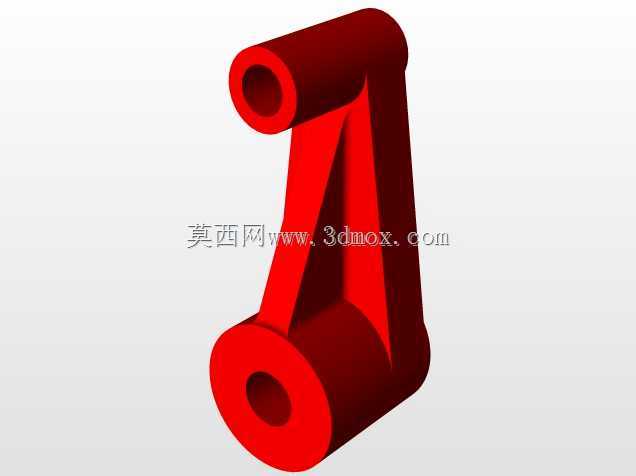

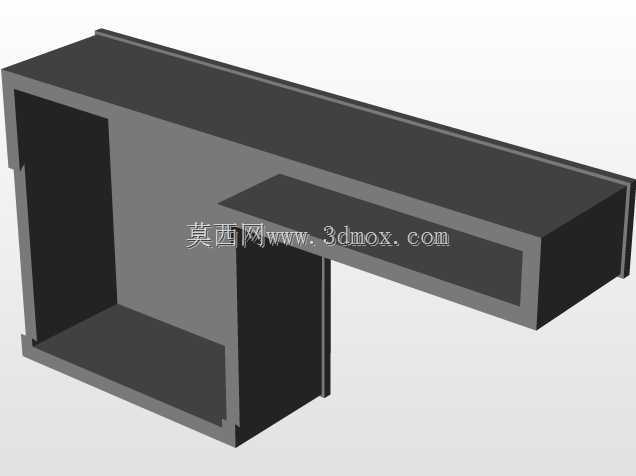

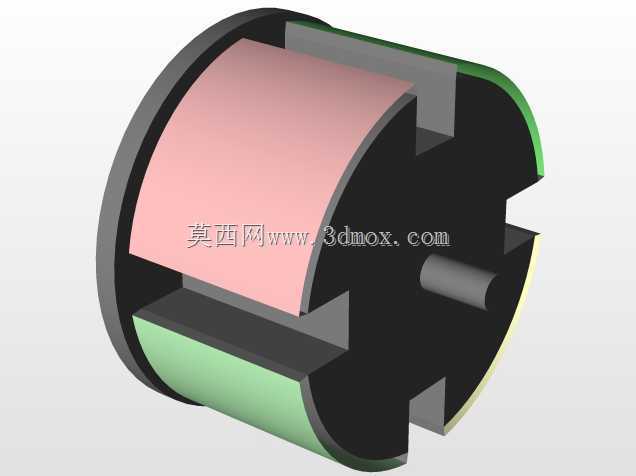

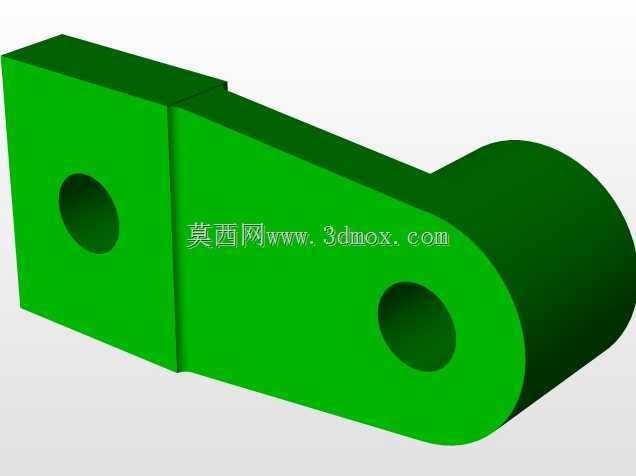

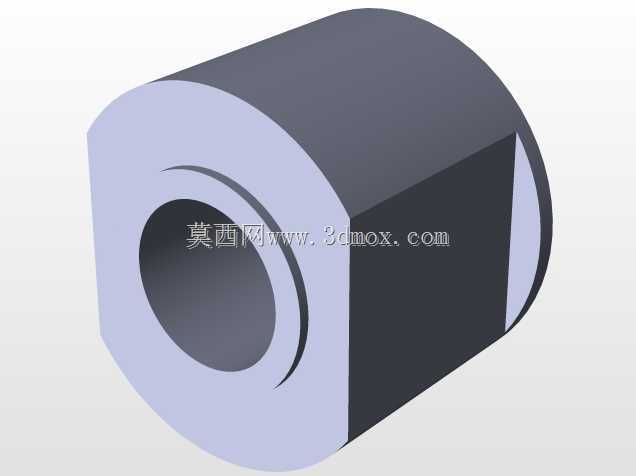

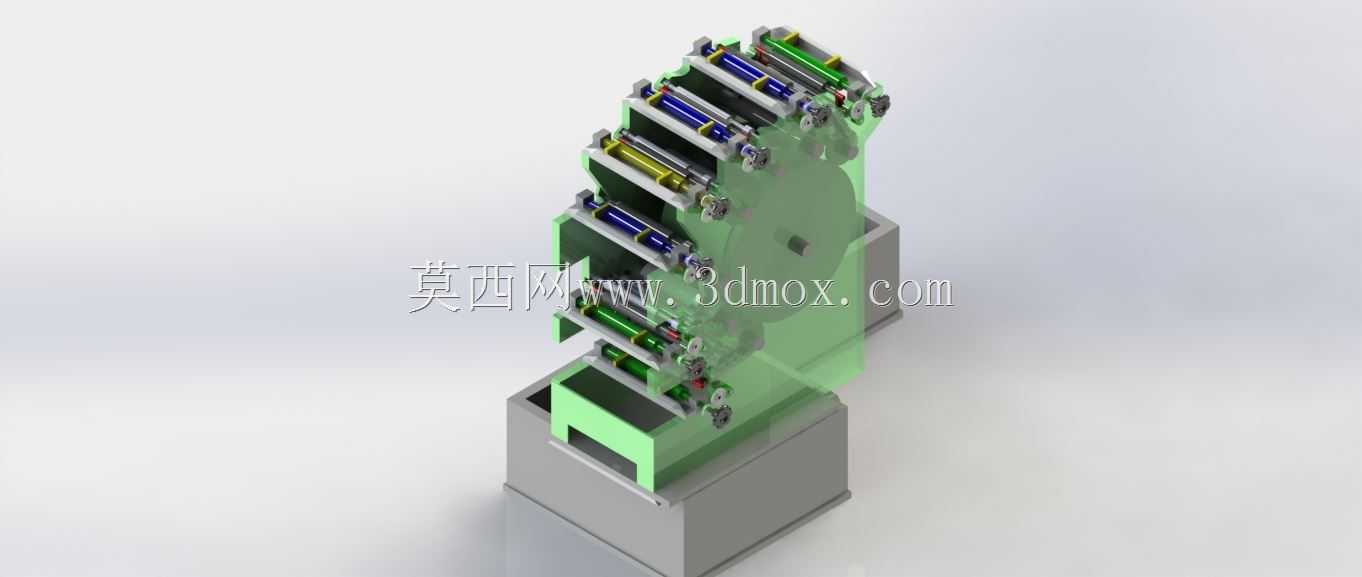

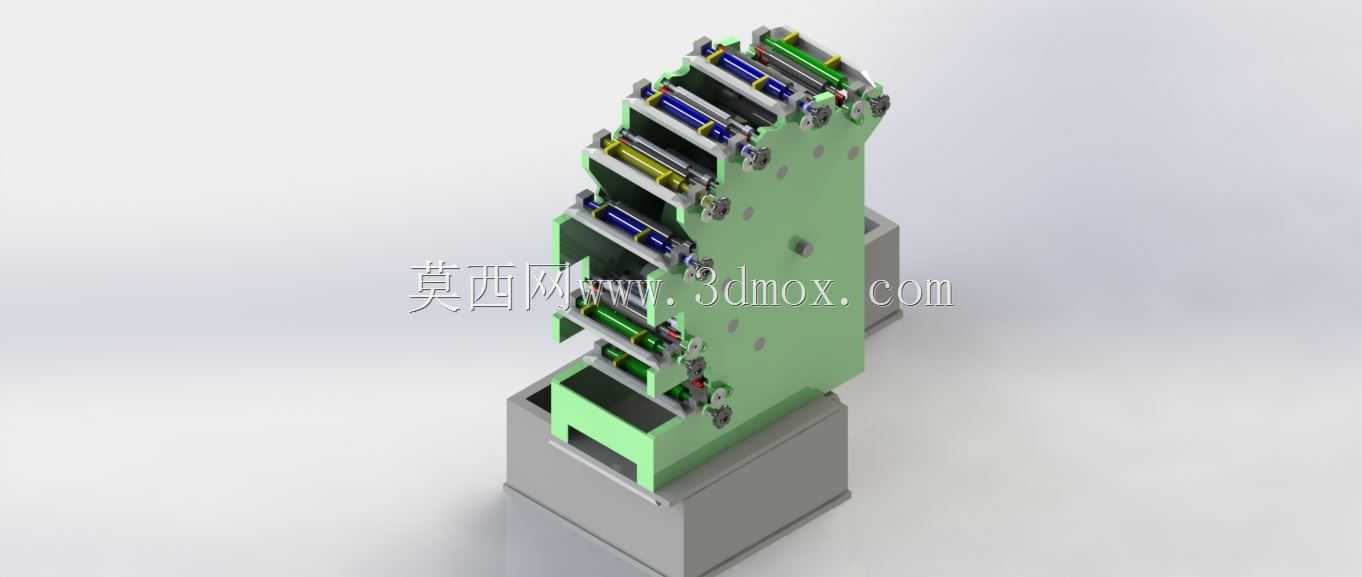

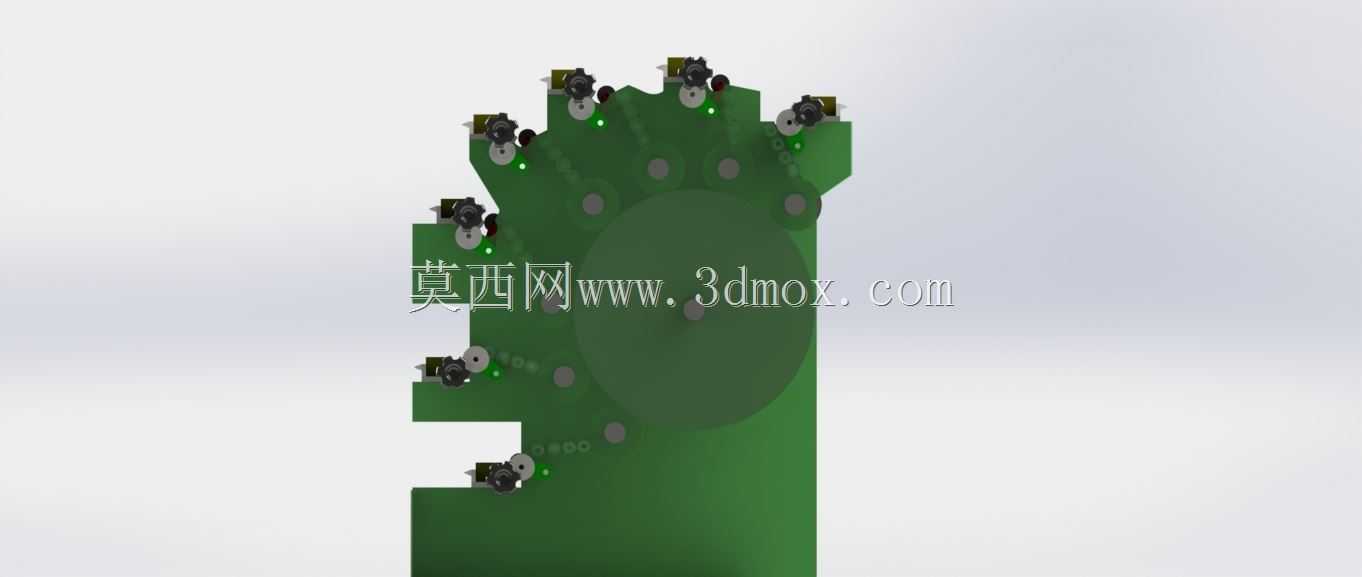

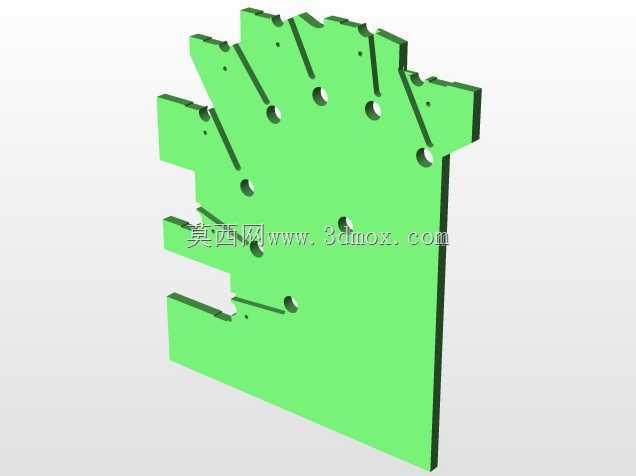

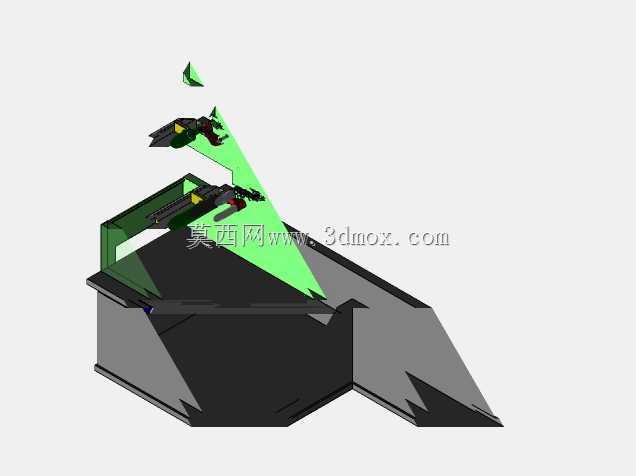

　　从结构布局来看，整机采用立式堆叠的供料打印集成设计，将七组独立的打印执行单元沿竖直方向依次排布在主安装立板上，这种布局最大的优势是压缩了设备的横向占地面积，产线排布时可以多台设备沿管材输送方向并排布置，不会占用过多车间横向通道空间。主安装立板采用整体式机加工结构，每个打印单元的安装定位面都做了统一的形位公差管控，保证各组打印头的工作端面到管材中心轴线的距离一致，避免出现不同颜色打印头接触压力不均导致的标识模糊、漏印问题。底部的基座部分集成了管材导向承托结构，进料口做了喇叭口导向设计，管材进入设备后会先经过两道同轴定位环约束径向跳动，再依次经过各打印单元的工作位置，最后从基座另一端的出料口送出，整个走料路径的同轴度公差控制在0.1mm以内，避免管材走偏蹭到打印头造成污损。

　　功能设计上，每组打印单元都配置了独立的色料供给组件、打印头伸缩驱动结构以及位置检测传感器，当需要切换打印颜色时，对应工位的打印头会在驱动件作用下伸出到工作位置，其余工位的打印头保持缩回状态，避免非工作状态下打印头接触管材表面蹭色。每个打印单元的伸缩行程都做了机械限位设计，同时配合传感器做位置反馈，保证打印头与管材表面的接触压力稳定在合理区间，既不会因为压力过大导致管材变形，也不会因为压力过小出现打印缺墨的问题。考虑到连续生产的维护需求，每个打印单元都采用了快拆式安装结构，松开侧面的两颗紧固螺钉即可将整个打印模块从立板上取下更换色料或者维护打印头，不需要拆解整机其他结构，大幅缩短产线停机维护的时间。

　　设计过程中重点考量了安装边界的适配性，整机的底部基座预留了标准的设备安装孔位，可以直接固定在现有管材输送线的机架上，不需要额外制作转接安装板，设备的进料中心高度与常规管材输送线的托辊中心高度保持一致，对接时仅需调整底部四个调平脚的高度即可完成中心对齐，不需要对现有产线做大规模改造。整机的电气走线全部沿主立板背面的走线槽布置，所有线缆都预留了足够的弯曲半径，避免打印单元动作时拉扯线缆造成接触不良，同时走线槽做了可拆卸盖板设计，后期排查线路故障时可以快速打开盖板操作，不需要拆解外部护板。

　　从结构刚性角度考虑，主立板与底部基座之间采用了定位销加螺栓的连接方式，保证两者的连接垂直度，避免长期运行后立板倾斜导致打印位置偏移。每个打印单元与立板的连接面都做了精加工处理，保证安装后打印头的伸出方向垂直于管材轴线，不会出现偏斜导致的打印图案变形。另外在每个打印工位的对应位置都设置了管材支撑滚轮，当打印头压在管材表面时，支撑滚轮从另一侧提供反向支撑，避免管材受压力产生弯曲变形，保证打印位置的精度稳定。这套原型结构在设计阶段就做了充分的运动干涉校验，所有运动部件的动作路径都预留了足够的安全间隙，不会出现运行过程中部件碰撞的问题，同时整体结构的零件数量控制在合理区间，大部分零件都采用常规机加工工艺即可制作，没有特殊的复杂加工要求，能够有效控制设备的制造成本，适合后续做量产化的结构优化。
