多安装位带凸缘法兰式连接基座结构

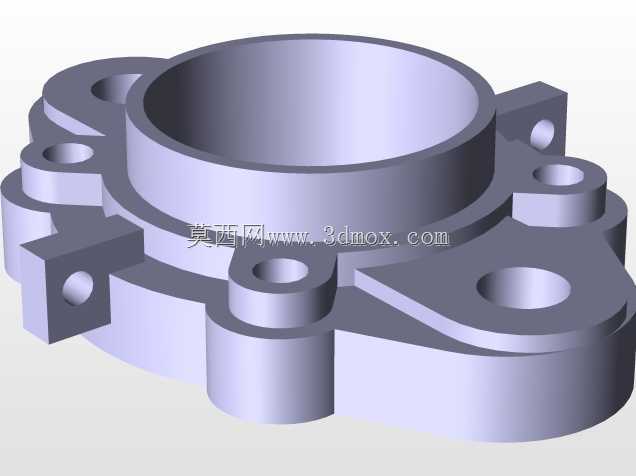

　　这类带中心通腔的凸缘式连接基座，在流体管路配套、小型动力单元端盖连接、传动组件轴向定位场景中应用十分广泛，日常接触到的中小型泵组进出口连接位、气动阀组的安装固定端、轻型减速机的输出端配套法兰座，都能见到同结构逻辑的零件。从结构本身来看，中心的大尺寸通腔是核心功能区域，既可以作为介质流通的通道，也能为穿设的传动轴提供足够的避让空间，通腔外侧的环形凸缘做了加厚处理，主要是为了提升轴向承载能力，避免连接螺栓锁紧后出现端面变形，保证配合面的密封性能或者轴向定位精度。

　　零件周向分布的多个带孔凸台，是安装定位的核心结构，不同位置的凸台高度做了差异化设计，对应不同安装面的高度差，不需要额外加装调整垫片就能适配 mating 零件的安装基准，减少装配时的配做工作量。其中几个带侧向通孔的凸耳结构，主要用于穿设定位销或者辅助锁紧螺栓，在存在振动的工况下，能避免主连接螺栓松动后出现零件移位，提升连接可靠性。设计这类零件的时候，首先要确定中心通腔的直径尺寸，这个尺寸需要匹配对接的管路通径或者传动轴的外径加密封件的安装空间，通腔的内壁粗糙度要控制在合理范围，如果是走介质的工况还要考虑内壁的耐腐蚀处理，如果是穿轴的工况则要预留密封槽的安装位置。

　　安装边界方面，整个零件的最大外轮廓尺寸由周向凸台的最外侧点位决定，设计安装空间的时候需要在凸台外侧预留至少螺栓头部直径1.5倍的操作空间，方便装配时使用套筒或者扳手锁紧螺栓。各个安装孔的位置度公差需要严格控制，尤其是和对接零件配合的定位孔，位置度偏差过大会导致装配时螺栓无法穿入，甚至强行装配后出现内部应力集中，缩短零件使用寿命。零件的底座贴合面做了平面度要求，主要是为了保证安装后和基座面的贴合紧密性，如果是有密封要求的场景，这个平面的粗糙度还要进一步提升，避免出现渗漏问题。

　　从受力角度分析，这类基座在工作中主要承受轴向的压紧力和径向的偏载，所以在凸缘和底部连接的位置做了圆弧过渡处理，避免应力集中在直角连接处，在长期受交变载荷的工况下，这个过渡结构能大幅降低零件开裂的风险。周向的凸台和主体连接的位置也做了加强筋结构的等效处理，通过局部加厚提升凸台的抗弯折能力，避免螺栓锁紧力过大导致凸台断裂。不同安装孔的孔径也做了区分，主承载位置的安装孔直径更大，对应使用更高强度等级的螺栓，辅助定位的孔直径稍小，适配定位销或者小规格螺栓，做到受力分配和零件强度的匹配。

　　建模过程中，这类零件优先采用旋转特征做出主体的环形基础结构，再通过拉伸特征添加各个方向的安装凸台，之后对各个连接位置做圆角过渡处理，最后统一完成安装孔的切除，这样的建模顺序能保证特征树的逻辑清晰，后续调整中心通腔直径或者安装孔位置的时候，只需要修改对应特征的参数就能快速迭代，不需要重构整个模型。需要注意的是，各个凸台的安装面要和对应的配合面做平行度校验，避免出现安装后零件倾斜的问题，中心通腔的轴线要和底座安装面保持垂直，否则会影响对接零件的同轴度，导致传动卡滞或者密封失效。
