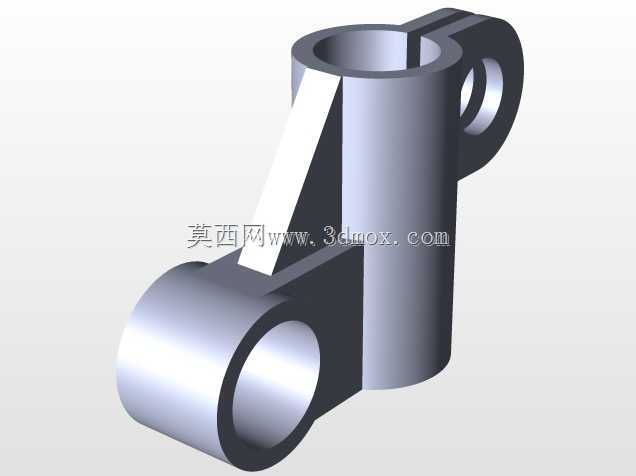

这类双铰接支撑构件在工业传动、工装夹具、自动化输送线的连杆机构中应用十分广泛,核心作用是在两个具备相对摆动需求的运动副之间传递动力、限定运动轨迹,同时承担径向与轴向的复合载荷,常见于轻工包装设备的摆臂驱动单元、机床上下料机械手的关节连接段、农用机械的调节连杆组,以及物流分拣设备的拨料机构铰接位,能够在多自由度摆动的工况下保持连接刚度,避免运动卡滞或应力集中导致的构件断裂。从结构功能来看,构件主体采用一体化铸钢或铝合金铣削成型的设计,上下两个同轴度经过严格管控的铰接孔,分别用于穿装销轴与相邻部件连接,中间的斜向加强筋并非随意设置,而是通过有限元应力分析后确定的最优承力结构——在构件承受两端铰接点的拉扯、扭转复合载荷时,
斜筋能够将应力从受力集中的孔位边缘均匀分散到主体筒壁上,避免直角连接处出现应力断裂风险,同时相比实心结构减重40%以上,降低运动副的惯量,提升机构动态响应速度。设计过程中首先要明确两端安装位的运动包络边界,上端带开口槽的铰接筒用于安装带锁紧功能的销轴,开口槽的宽度与锁紧螺栓的安装间隙控制在0.2mm以内,既保证销轴装配后不会出现径向窜动,又能在磨损后通过锁紧螺栓调整配合间隙,延长构件使用寿命;下端的封闭铰接孔用于与固定端或驱动端的轴承配合,孔内壁的粗糙度要求达到Ra1.6,保证与轴承外圈的过盈配合精度,避免运转过程中出现轴承外圈跑圈的问题。安装尺寸方面,上下两个铰接孔的中心距是核心安装参数,直接决定连杆机构的运动行程,
设计时公差控制在±0.05mm以内,上端铰接筒的外径比下端铰接筒外径大15%,主要是因为上端带开口锁紧结构,需要额外的壁厚承担锁紧螺栓的压紧力,同时避免开口处受力张开导致销轴松脱;构件整体的最大外轮廓宽度需要匹配安装空间的避让要求,在相邻部件摆动到极限位置时,构件外边缘与周边结构的安全间隙不小于3mm,防止运动过程中出现碰撞干涉。从实际工况适配来看,这类构件如果应用在有粉尘、切削液的加工场景中,两个铰接孔的端面会预留密封槽安装O型圈,阻挡杂质进入铰接位磨损销轴;如果应用在重载传动场景,会在铰接孔内压装自润滑铜套,无需定期加注润滑脂即可长期免维护运行。设计时还需要考虑装配工艺性,构件所有棱边都做了R2的倒角处理,
既避免装配时划伤操作人员,也能消除热处理过程中的应力集中点,斜筋与主体筒壁的连接处采用圆角过渡,避免铣削加工时出现刀具颤振留下的加工刀痕,降低应力集中系数。很多新手设计这类铰接构件时容易忽略开口槽的位置对受力的影响,这款构件的开口槽设置在与斜筋相对的一侧,让锁紧时的压紧力顺着斜筋的承力方向传递,不会导致筒壁出现不规则变形,保证铰接孔的圆度在锁紧后依然保持在0.02mm以内,确保销轴转动顺畅无卡滞。另外,构件侧面的凸台结构并非冗余设计,是用于安装位置传感器的感应片安装位,能够实时检测构件的摆动角度,为设备的运动控制系统提供位置反馈,这也是面向自动化设备应用场景做的适配设计,无需额外焊接或打孔安装感应支架,减少装配工序的同时提升位置检测的精度。
- 模板大小: 288.01 KB
- 售价:5金币
- 下载次数: 16
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
