完整结构柴油发动机总成三维数模

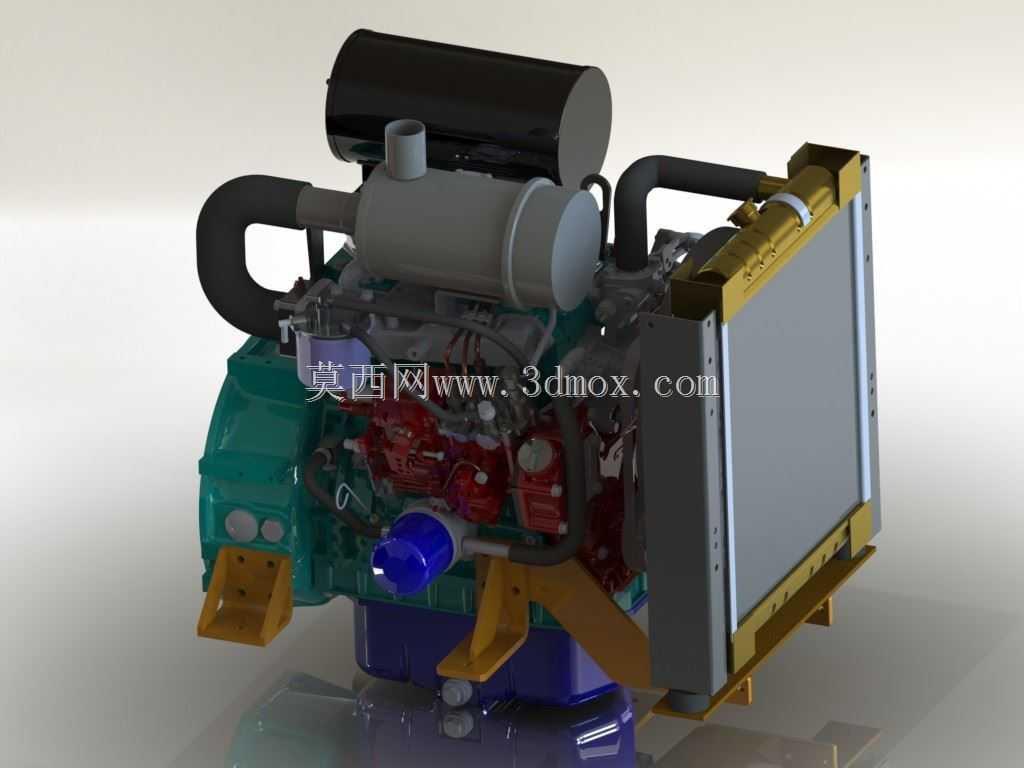

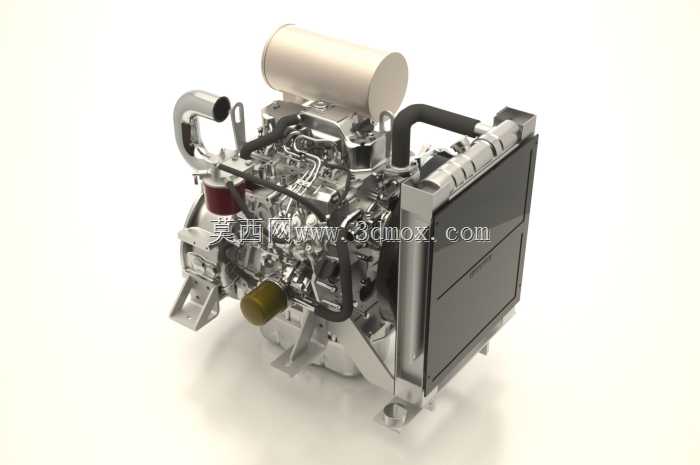

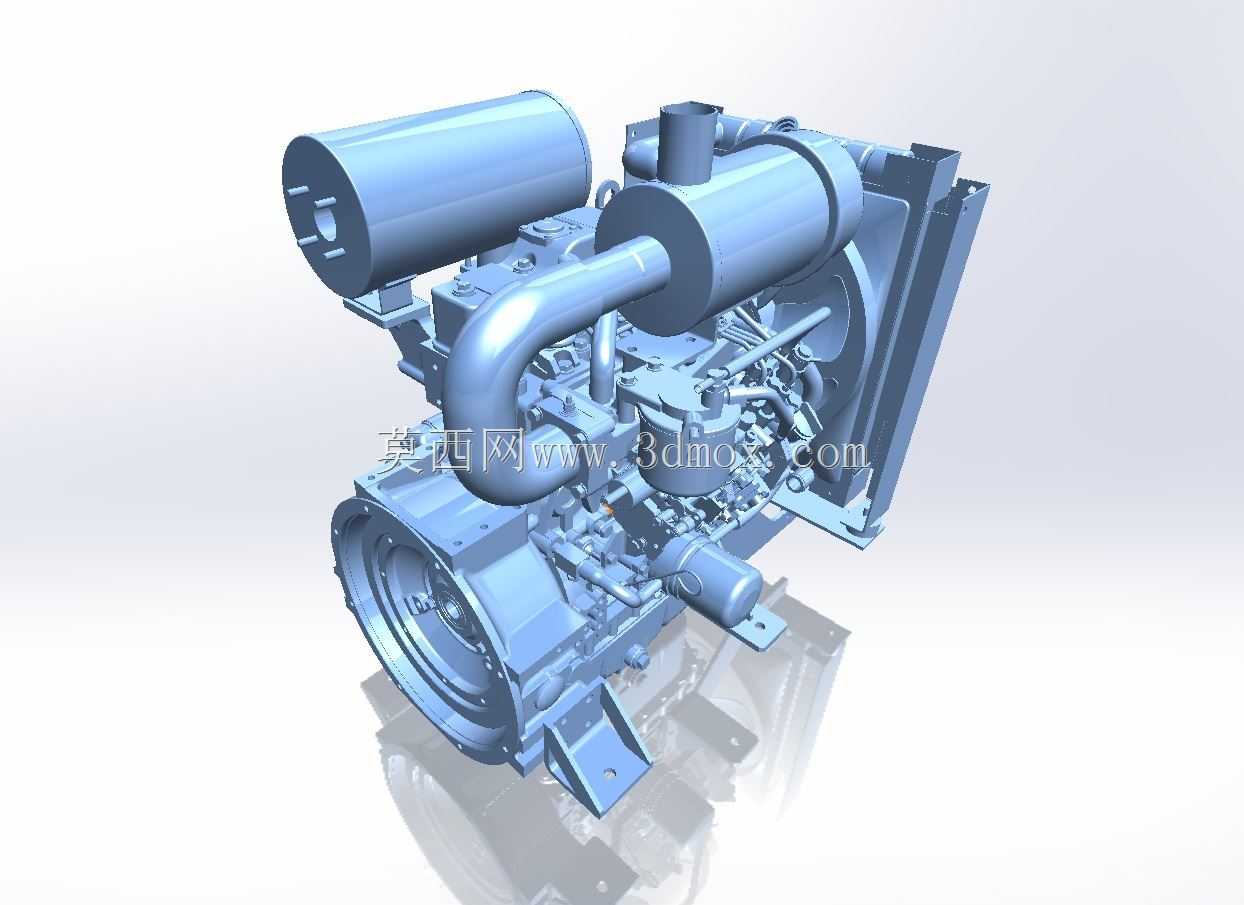

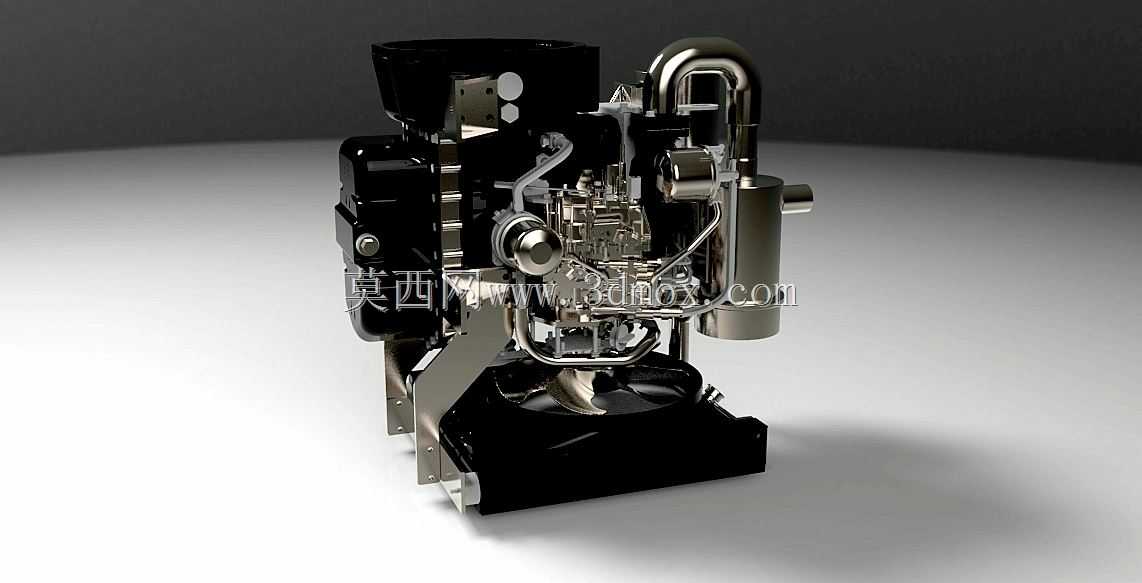

　　这套柴油发动机三维数模完整还原了直列四缸柴油动力单元的全装配结构，覆盖从前端轮系、缸体缸盖总成、进排气系统、冷却模块到后悬置支架的全部零部件，可直接用于非道路移动机械、轻型商用车、小型工程设备的动力匹配选型参考，也可作为动力总成布置校核的基准数模使用。从实际工程应用场景来看，这类小排量柴油动力单元常配套于3吨级内燃叉车、小型轮式装载机、固定式发电机组、农用灌溉泵组等设备，对扭矩输出特性、低速负载能力、持续运行稳定性有明确要求，数模中完整保留的各部件装配关系，能帮助设计人员在整机布置阶段快速完成动力舱空间校核，避免出现管路干涉、安装点错位、维护空间不足等常见问题。

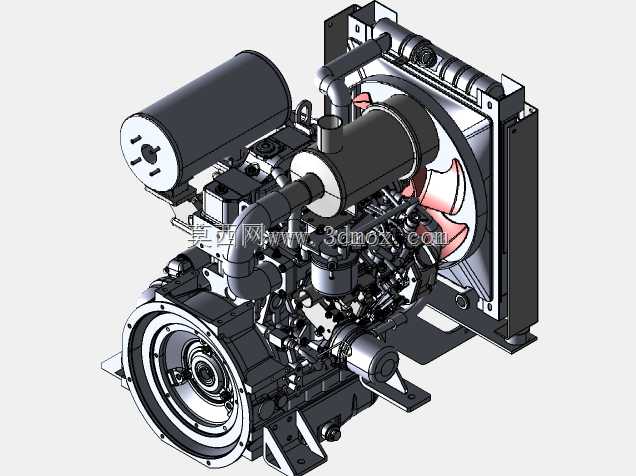

　　数模的结构设计完全遵循量产柴油发动机的工程逻辑，缸体采用龙门式结构设计，主轴承盖采用横向螺栓辅助紧固，可承受柴油压燃产生的高爆发压力，缸盖集成了进排气道、喷油器安装孔、冷却水套与气门室安装面，进排气侧分别预留了空气滤清器接口、排气消声器连接法兰，可根据不同配套设备的安装空间调整进排气管路的走向。冷却系统采用管带式水冷散热器搭配轴流冷却风扇的结构，风扇与发动机曲轴前端通过皮带轮传动，数模中清晰呈现了散热器与发动机本体的安装间隙、风扇与风罩的重合距离，可直接用于动力舱进风面积、冷却风量匹配的初步计算。燃油系统包含高压油泵、燃油滤清器、喷油器的完整装配路径，进油回油管路的走向避开了高温排气侧，可降低燃油气阻的发生概率。

　　从安装边界来看，该动力单元的前悬置支架布置在齿轮室两侧，后悬置支架集成在飞轮壳下端，四个安装点的相对位置完全符合通用小排量柴油机的安装尺寸规范，可直接适配多数现有配套设备的机架安装孔位，无需额外设计过渡连接支架。飞轮端预留了SAE标准的飞轮壳连接尺寸，可匹配不同规格的离合器总成、液压泵连接法兰，满足不同设备的动力输出需求。空气滤清器采用卧式布置在发动机缸盖上方，有效压缩了动力单元的整体高度，可适配安装空间高度受限的小型设备舱。排气消声器采用两级阻抗复合式结构，安装位置避开了发动机的维护侧，日常更换机油滤芯、燃油滤芯、检查机油液位时无需拆卸周边附件，维护操作空间充足。

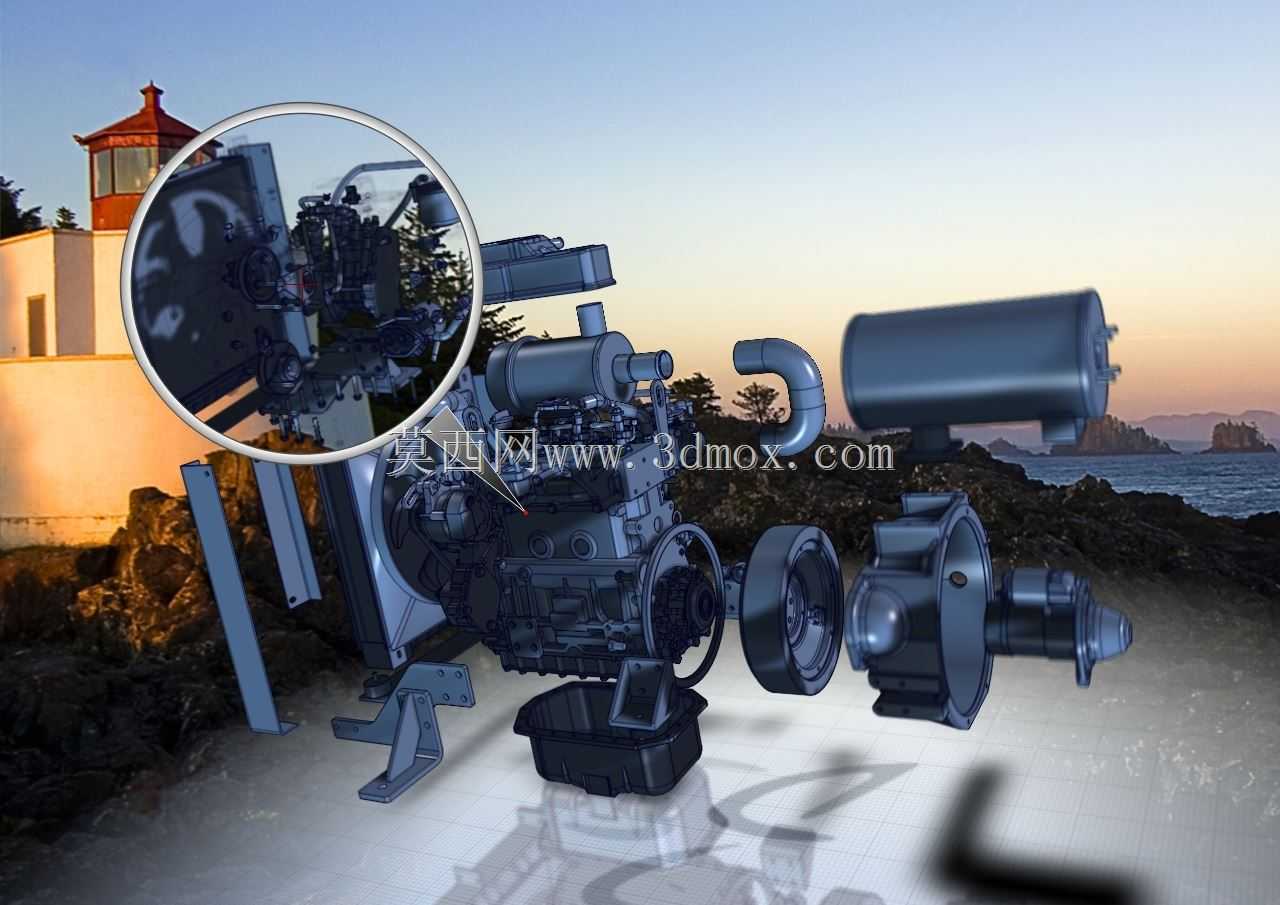

　　建模过程中严格遵循机械装配的工程逻辑，所有运动部件均保留了合理的运动间隙，活塞与缸套、曲轴与轴瓦、气门与气门导管之间的配合间隙符合柴油发动机的设计规范，各密封面均预留了密封垫的安装厚度，螺栓连接位置均呈现了标准螺栓、垫圈的装配层级，可直接用于生成装配爆炸图、制作维修维护手册的示意素材。对于做动力总成匹配的设计人员来说，这套数模可直接导入整机装配环境，完成动力输出轴对中、传动轴夹角校核、操纵机构布置、燃油管路走向规划等工作，省去从零开始建模的大量时间，也能避免自行建模时出现的结构遗漏、尺寸偏差问题。数模中所有零部件的壁厚、加强筋布置均参考量产机型的结构设计，缸体加强筋的分布、油底壳的冲压结构、气门室盖的降噪加强筋都做了完整还原，可作为同类产品逆向设计、结构优化的参考基准，帮助设计人员快速掌握小排量柴油机的结构设计要点，理解各系统之间的装配逻辑与功能关联。
