90度双法兰连接弯管结构

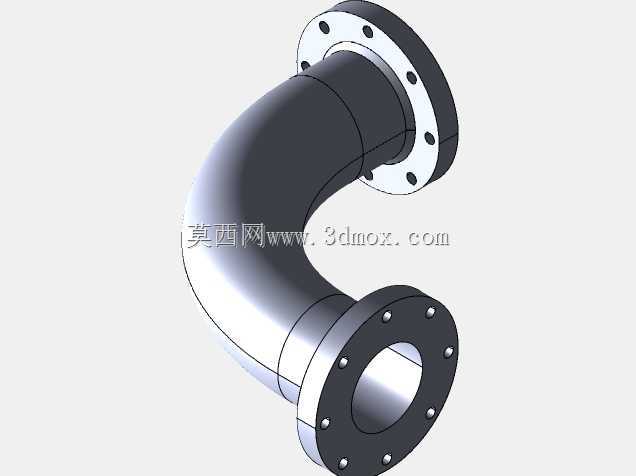

　　在化工流体输送、市政给排水、暖通空调循环、工业设备液压管路排布等场景中，带法兰的90度弯管是改变管路走向的核心连接件，这类部件不需要额外焊接转接头，两端直接通过法兰与对应通径的管路、阀门、泵体端口对接，安装效率远高于焊接式弯头，后期检修拆卸也更便捷，在需要定期维护清理管路的工况中应用占比极高。从结构设计逻辑来看，这款弯管采用等通径弯曲结构，弯曲半径符合常规管路流体阻力设计要求，既不会因为弯曲半径过小造成流体转向时局部阻力陡增，引发管路振动、噪音甚至介质淤积问题，也不会因为弯曲半径过大占用过多安装空间，适配多数紧凑型设备的管路排布需求。两端的法兰盘采用标准螺栓孔布局，孔位沿法兰端面均匀圆周分布，安装时不需要刻意调整弯管的周向角度，

　　只要对齐两端法兰的密封面，穿入对应规格的螺栓均匀预紧即可完成装配，密封面的平面度公差控制在常规管路密封要求范围内，搭配对应压力等级的密封垫片即可满足中低压工况下的密封需求，不会出现介质渗漏问题。实际选型应用时，需要先确认两端法兰的公称通径与对接部件的法兰通径完全匹配，同时核对法兰的压力等级是否符合管路系统的工作压力要求，避免出现法兰强度不足或者密封面压合不紧密的问题。安装边界方面，弯管的轴向安装尺寸需要提前在管路排布时预留足够空间，弯曲段的外侧要预留不小于螺栓长度的操作空间，方便后期拆装螺栓时工具可以正常操作，避免因为空间不足导致螺栓无法顺利紧固或拆卸。弯管的主体部分采用等壁厚设计，弯曲段的壁厚经过工艺校核，

　　不会因为弯曲成型出现局部壁厚减薄超差的问题，能够承受管路内介质的常规工作压力，两端法兰与弯管主体的连接部位做了过渡圆弧处理，减少应力集中现象，在管路存在轻微振动的工况下也能避免连接部位出现疲劳开裂的问题。这类弯管在实际管路系统中，除了改变介质流向，还可以在一定程度上补偿管路因为温度变化产生的少量轴向与径向位移，减少管路热胀冷缩对两端连接设备产生的附加应力，保护泵、阀等精密设备的端口不会因为管路应力出现变形损坏。建模过程中，法兰盘的螺栓孔位置严格按照对应标准的孔位分布参数绘制，密封面的凸台尺寸、倒角都符合常规法兰的加工要求，弯管的弯曲段采用平滑曲面过渡，内壁没有明显的折角或凸起，减少介质流动时的紊流现象，降低管路运行时的阻力损耗。

　　对于结构设计人员来说，这类标准法兰弯管可以直接调用到设备的管路系统装配中，不需要重新绘制法兰的孔位与密封结构，只需要根据实际管路通径、压力等级调整对应尺寸参数，就能快速完成管路布局设计，大幅缩短设备整体的设计周期。在设备现场安装时，这类法兰连接的弯管不需要现场焊接作业，只需要普通的扭力扳手就能完成装配，对安装人员的技能要求更低，也不会出现焊接焊渣掉入管路内部造成设备堵塞、密封面划伤的问题，尤其适合在洁净管路、防爆工况等不允许现场动火作业的场景中使用。日常维护过程中，只需要定期检查法兰连接部位的螺栓预紧力，查看密封垫片是否存在老化渗漏情况即可，不需要对弯管主体做额外的维护保养，整体使用寿命长，运维成本低。
