双层折叠式金属钣金工具箱结构设计

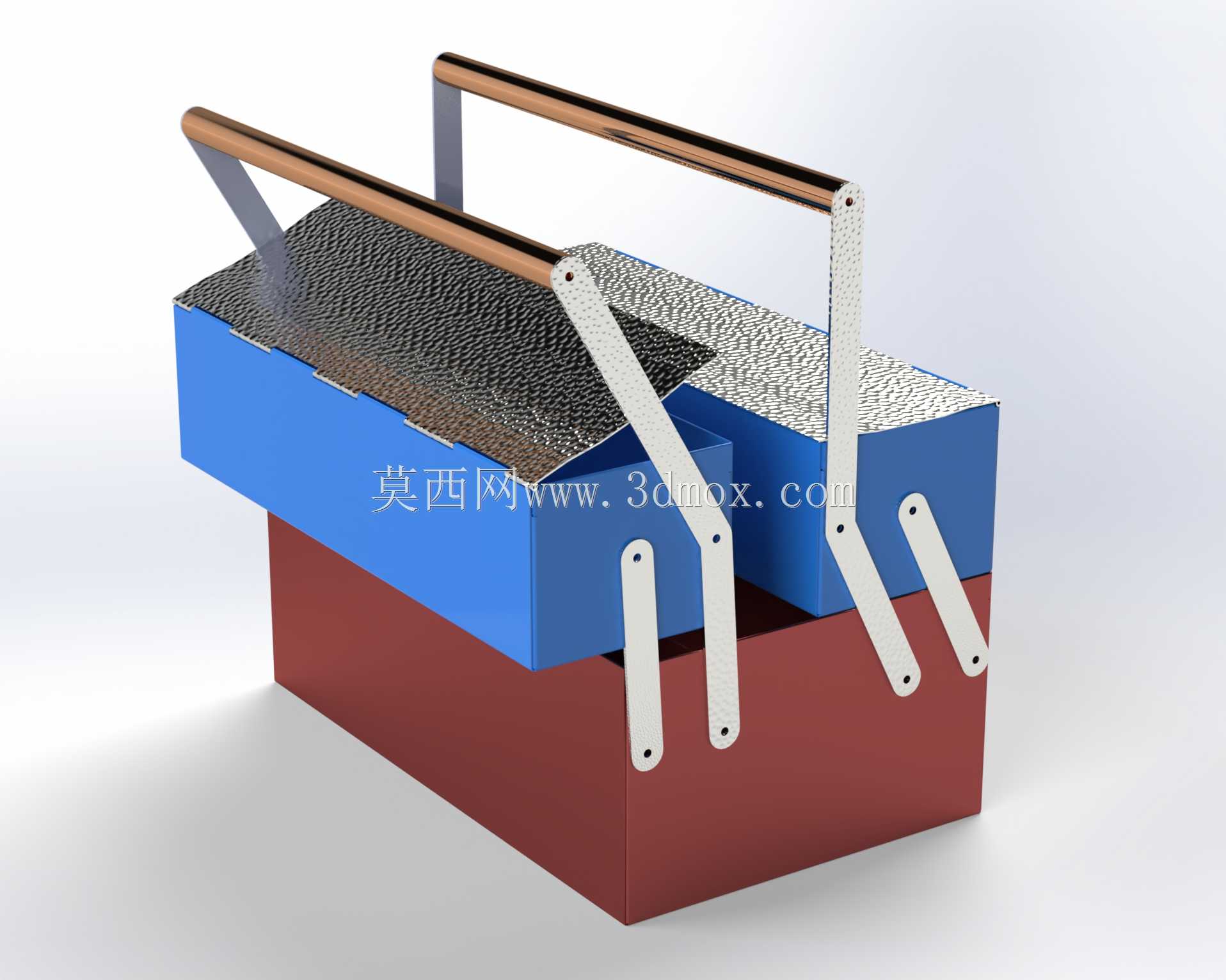

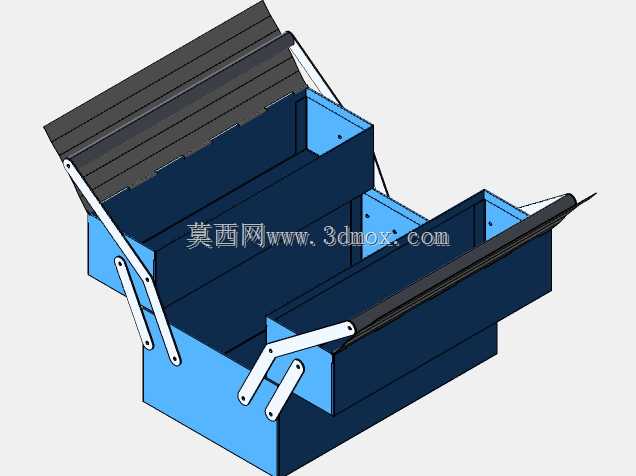

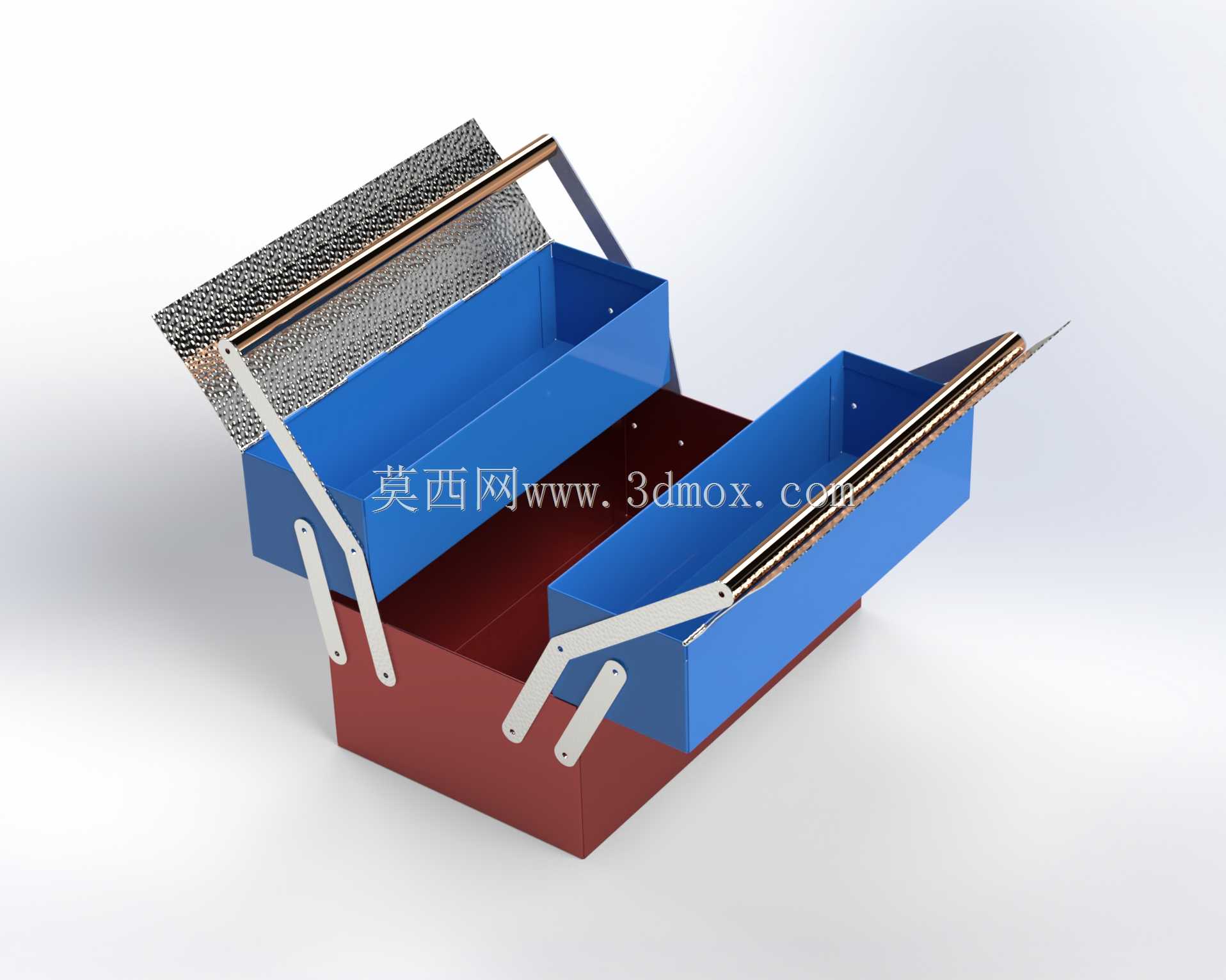

　　这款双层折叠工具箱采用经典的悬臂式展开结构，整体以薄钢板钣金折弯成型，箱体分为底层主仓与上层两个对称翻斗仓，通过两侧的四连杆铰接支架实现同步联动开合。提起顶部提手时，上层两个储物斗会随支架转动自动向两侧展开，完全露出底层深仓空间；放下提手后两侧斗体同步回落叠合，整体收拢为规整长方体，无需额外锁扣即可靠连杆死点位置保持闭合状态。

　　从现场使用场景来看，这类箱体主要面向机修班组、装配钳工、外场运维人员的随身工具收纳，底层深仓可放置较大尺寸的活动扳手、铁锤、卷尺等长柄工具，上层两个浅斗则用于分类收纳螺丝刀、批头、钳子、小型量具等零散配件，展开后所有仓位开口完全朝上，取放工具时无需翻找堆叠物件，收拢后占用空间仅为单只手提箱大小，可直接放入车辆后备箱或车间工具柜隔层。

　　结构设计上，箱体各仓体均采用钢板折弯后边角咬合并点焊加固，仓口边缘做卷边处理，既提升薄板刚性避免握持时割手，也能防止长期磕碰后仓口变形。两侧联动支架采用冲压成型的扁钢件，铰接孔位预留衬套安装间隙，转动副处可加装铆钉或销轴，反复开合过程中支架受力对称，不会出现单侧卡滞。顶部提手为圆钢弯折后包覆防滑握套，提举时载荷通过两侧支架直接传递到箱体底部承托边，满载工况下箱体侧板不会出现局部凹陷。

　　建模过程中需重点核对连杆的运动行程：展开状态下上层斗体翻转角度需控制在斗口保持水平偏上，避免工具滑落；收拢状态下两侧斗体之间预留均匀间隙，防止钣金件喷涂漆面后互相摩擦掉漆。箱体底部四角可加装冲压包角，放置在地面时避免底板直接磨损，整体外形长宽高比例适配常规手动工具的最长尺寸，安装边界上无需额外固定结构，独立放置即可稳定承载，铰接点的同轴度公差需控制在合理范围，保证两侧支架转动同步，长期使用后也不会出现开合卡顿。
