带安装孔凸台定位基座结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461735
  • 带安装孔凸台定位基座结构设计

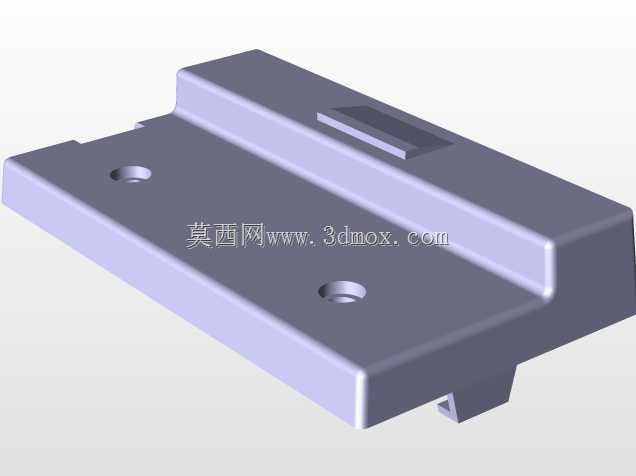

  这类带凸台的平板式基座,在轻工自动化输送线、小型工装夹具定位单元里的应用占比不低,很多时候是作为直线滑动副的固定承载底座来使用,日常接触到的小型物料移栽机构、桌面型检测工位的滑台安装基础,大多会采用类似结构的基座来做承载主体。从结构功能上看,基座本体的平板区域承担主要的载荷传递作用,板面上预留的两个沉头安装孔,是用来将整个基座锁紧固定在设备框架的安装面上,沉孔设计可以让锁紧螺栓的头部完全没入零件表面以下,不会在基座顶面形成凸起干涉,避免后续安装在基座上的滑动组件在移动过程中剐蹭到螺栓头。零件一侧的凸起长凸台,本质是集成式的导向限位结构,不需要额外加装导轨挡边,凸台的内侧立面可以直接作为滑动件的侧向定位基准,在装配的时候能减少调整垫片的使用量,直接靠加工面的形位公差保证滑动副的配合精度,凸台顶面开设的凹槽,是用来嵌装耐磨润滑条的,很多低速轻载的滑动场景里,会在这个凹槽里塞入聚四氟乙烯或者石墨尼龙材质的耐磨条,既能降低滑动摩擦系数,也能避免金属件直接对磨产生的铁屑污染工位环境,后期维护的时候只需要更换耐磨条就行,不用整体更换基座,能降低备件成本。

  设计这类基座的时候,首先要确认的是安装边界尺寸,基座的总长度要匹配所承载滑动组件的最大行程,要保证滑动件走到行程两端的时候,支撑面的重合长度不低于滑动件总长度的三分之一,避免出现悬臂翘曲的问题;平板部分的厚度要根据实际承载的载荷来核算,一般轻载场景下(单工位载荷低于50kg),采用6-8mm厚度的铝合金或者Q235钢板加工就能满足刚度要求,要是承载的是带冲击的冲压工位附件,厚度要提升到12mm以上,同时要在平板背面增加加强筋来抑制受力变形。凸台的高度设计要匹配滑动件的侧向限位深度,一般凸台高出平板基面的尺寸控制在5-10mm就足够,过高的话会增加不必要的材料用量,还会在加工的时候增加铣削的走刀时长,过低的话则起不到侧向防倾覆的作用,滑动件受到侧向力的时候容易脱开限位。基座底部的两个小凸爪结构,是用来卡入设备框架的型材槽内的,在装配的时候可以先把这两个凸爪卡进型材槽做预定位,不用全程手扶着基座对准螺栓孔,能大幅提升装配效率,凸爪的宽度要比型材槽的宽度小0.2-0.3mm,预留出装配调整的间隙,同时凸爪的高度不能超过型材槽的深度,避免基座安装的时候底部悬空,导致锁紧之后基座板面出现翘曲,影响上面安装组件的平面度。

  从实际加工的角度看,这类基座的外形结构没有复杂的曲面,所有特征都是规则的铣削特征,不管是用数控铣床加工还是采用型材铣切的方式生产,加工难度都很低,量产的时候可以直接采用挤压成型的定制型材做毛坯,只需要后续加工安装孔、凹槽和端面就行,能大幅降低毛坯的材料损耗。零件的所有棱边都做了0.5mm的倒角处理,没有尖锐的毛刺边,一方面是避免装配的时候划伤操作人员,另一方面也能减少应力集中,在基座受到交变载荷的时候,不会在棱边位置产生应力裂纹。两个安装孔的中心距公差一般控制在±0.1mm以内,就能满足常规的装配要求,如果是用于高精度检测工位的基座,孔位公差要提升到±0.02mm,同时安装面的平面度要控制在0.05mm以内,避免安装之后基面不平导致上面的导轨出现扭曲,影响滑动顺畅度。在实际选型替换的时候,要先确认原有基座的安装孔中心距、凸台的高度和凹槽宽度,还有底部凸爪的配合尺寸,只要这几个核心安装边界尺寸匹配,不需要修改其他连接部件的结构就能直接替换,这类通用化的基座结构,在很多小型自动化设备里的互换性很强,不需要针对每台设备做单独的定制化设计,能缩短设备的设计研发周期。
