3D打印机刮擦微动检测一体化结构

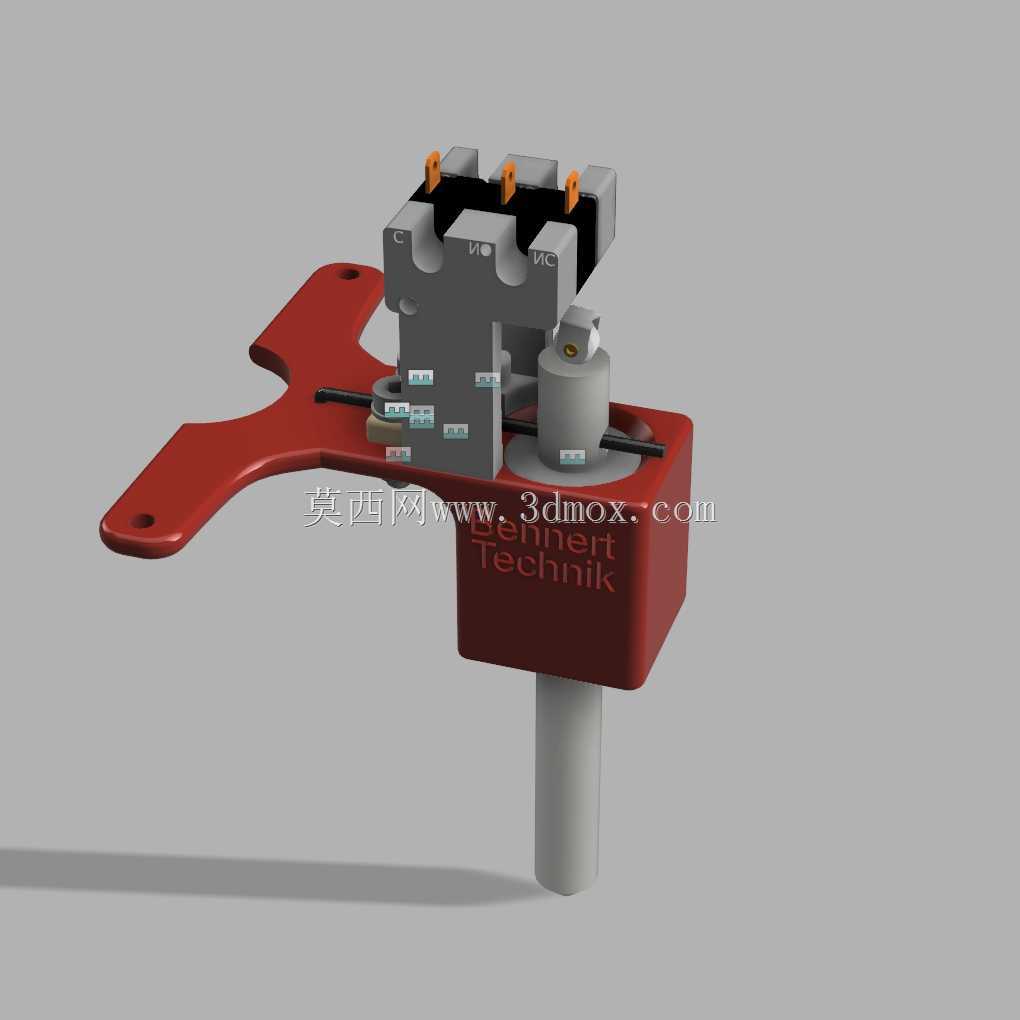

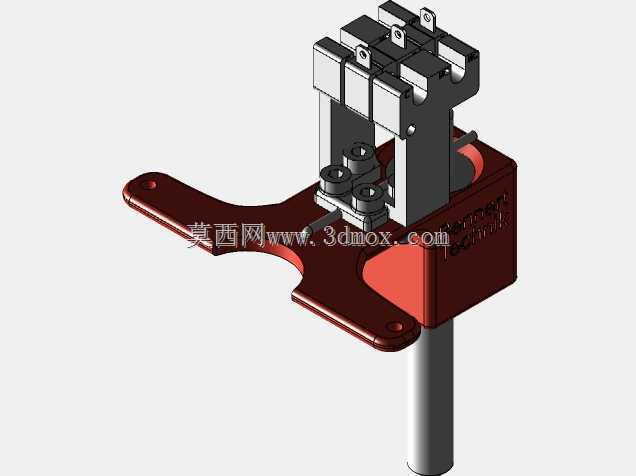

　　桌面级FDM 3D打印机在长时间打印作业中，喷嘴处残留的熔融耗材冷却后会形成结块，轻则导致挤出不畅、打印层厚不均，重则剐蹭已打印成型的工件表面，造成翘边、层间错位甚至整版打印报废，常规的人工清理需要频繁暂停设备，不仅打断打印连续性，高温喷嘴也存在烫伤操作人员的风险，这款适配Reprap Neo机型的刮擦装置，正是针对桌面级设备日常运维的痛点设计，将喷嘴清洁与工位检测功能集成在同一安装组件上，无需额外占用过多打印平台的有效成型空间。整套结构的安装基座采用Y型分叉式的钣金固定形态，两个带安装孔的支臂可以直接固定在打印机X轴行程末端的型材安装位上，不需要对原有设备的框架做打孔、裁切等破坏性改装，基座的安装面与喷嘴运动平面保持平行，

　　安装时仅需调整基座高度，让刮擦工作面与喷嘴底部保持0.2-0.5mm的间隙即可，不会干涉喷头正常的打印移动路径，基座主体的安装边界控制在80mm60mm的矩形范围内，不会挤占平台中部的有效打印区域，适配多数200200mm成型尺寸的桌面级Reprap架构设备。装置上部的刮擦工作区设置了多组带卡位的刮擦齿槽，齿槽采用耐磨的工程塑料材质成型，齿边做了0.1mm的倒角处理，既可以在喷头移动经过时有效刮除喷嘴外壁附着的残留耗材，又不会剐蹭损伤喷嘴的黄铜端面，刮擦下来的废屑会顺着齿槽的斜面落入下方的预留容屑空间，不需要每次清洁后立即清理废屑，可积累一定量后统一处理，减少日常运维的频次。在刮擦组件的侧方集成了一枚微动触发开关，

　　开关的触发弹片高度与打印平台的归零检测高度保持一致，除了常规的喷嘴清洁功能外，这套结构还可以拓展作为床位平整检测的触发端，当喷头移动到平台各个检测点位时，配套的触发结构可以压下微动开关弹片，向控制板反馈当前位置的高度差，辅助设备完成自动床平流程，也可以作为打印过程中的异常触碰检测端，当喷头出现位置偏移、剐蹭到打印件凸起位置时，触发信号可以及时暂停设备运行，避免故障进一步扩大造成设备损坏或工件报废。整套结构的运动逻辑完全匹配开源3D打印机的固件指令，不需要额外编写复杂的控制代码，仅需在固件中设置打印开始前、换色工序后，让喷头沿预设路径移动经过刮擦齿槽区域，完成2-3次往复移动即可实现喷嘴自动清洁，

　　微动开关的接线可以直接接入设备原有的限位信号接口，不需要额外增设控制板卡，改装成本极低。结构设计上充分考虑了桌面级设备的使用场景，所有棱角位置都做了圆角处理，没有突出的尖锐结构，避免日常操作时剐蹭线路或者划伤操作人员，各个功能组件都采用模块化的卡位设计，刮擦齿片、微动开关都可以单独拆卸更换，当刮擦齿出现磨损、开关触点老化时，不需要更换整套基座，仅需替换对应损耗件即可，大幅降低后期的使用维护成本。不同于市面上单独外置的喷嘴清洁刷，这套集成式结构将清洁与检测功能整合，减少了X轴末端需要安装的配件数量，也避免了多个配件安装时的位置干涉问题，安装完成后不需要反复调整位置，一次校准即可长期稳定工作，对于经常做多色打印、长时间连续打印的用户来说，这套结构可以有效减少人工干预的频次，提升打印作业的连续性，降低因喷嘴积屑导致的打印失败概率。
