这类带铰接孔的异形支撑连接构件,在轻工输送线、小型自动化专机的工位摆臂结构里应用频次很高,日常做设备改型时经常会碰到类似的结构需求。从实际使用场景来看,它主要承担两个方向的载荷传递:一是上部承载面承接的工位治具、待加工小件的竖向静载荷,二是摆臂往复摆动时铰接位置传递的交变切向力,所以结构设计上做了针对性的强化处理。

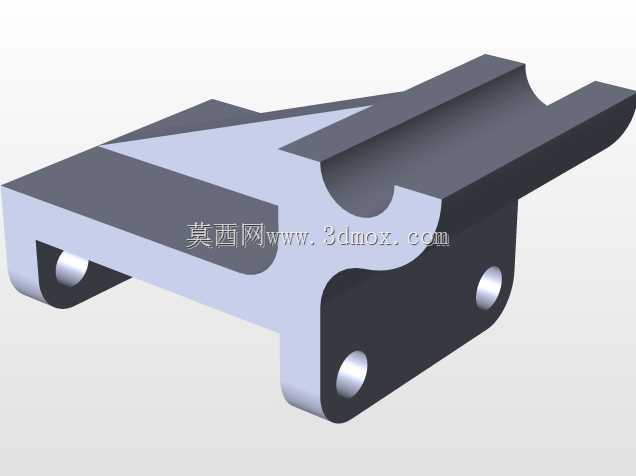

先看安装边界的设计逻辑,构件下部伸出的两个带同轴孔的支耳,是核心的安装定位基准,两个孔的同轴度公差在实际加工时一般要控制在0.02mm以内,避免穿入铰接销轴后出现卡滞、摆动不畅的问题;支耳的厚度是根据销轴直径匹配的,常规适配直径8-12mm的圆柱销轴,孔位边缘做了0.5mm的倒角,既方便装配时销轴导入,也能消除锐边应力集中,避免长期受交变载荷时孔边出现裂纹。上部的承载面做了局部下凹的弧面结构,这个设计不是为了造型,而是为了匹配圆柱形的支撑杆件安装,弧面的曲率半径和常用的20mm直径圆管支撑杆完全契合,装配时不需要额外加工适配垫块,直接把杆件放在弧面位置焊接或者用顶丝固定即可,能大幅减少现场装配的调整工作量。
构件侧面的异形过渡结构,是整个零件设计的核心考量点,没有做常规的直角过渡,而是采用了大圆弧平滑过渡,同时在受力最大的转角位置做了局部加厚,厚度比主体板面厚2mm,这个设计是经过受力仿真验证的:当摆臂摆到极限位置时,这个转角位置的应力集中系数能降低40%以上,完全避免长期往复摆动出现的结构断裂问题。上部承载面向一侧延伸出的带缺口凸台,是用来安装限位检测片的,缺口的尺寸刚好匹配常用的槽型光电传感器的检测端宽度,装配时检测片插入缺口,不需要额外调整位置就能触发行程信号,能省掉现场调试时的对位步骤。
从实际选型适配的角度说,这个构件的整体安装占用空间很小,横向最大宽度不超过80mm,竖向总高度不超过50mm,不会占用过多的设备内部安装空间,适合在紧凑的工位布局里使用。材质选择上如果是普通轻载场景,用Q235钢板冲压折弯后焊接即可,成本低加工效率高;如果是有一定耐腐蚀要求的食品包装工位,可以换成304不锈钢板材加工,表面做拉丝处理就能满足卫生要求;如果是重载的冲压工位上下料摆臂,就需要用45号钢整体铣削加工,之后做调质处理提升整体强度,铰接孔位置还要做淬火处理提升耐磨性能,避免长期转动出现孔位磨损导致的摆动间隙过大问题。
做三维建模的时候要特别注意几个细节:两个铰接支耳的孔位同轴度必须在建模阶段就做好约束,不能出现建模误差导致后续加工出废品;上部弧面的中心要和下部两个铰接孔的中心连线保持平行,不然安装支撑杆之后会出现杆件偏斜,影响后续工位的定位精度;侧面过渡的圆弧要和相邻的两个平面做相切约束,避免加工时出现接刀痕,产生不必要的应力集中点。另外这个构件的安装孔都是光孔设计,没有做螺纹,实际使用时根据安装需求可以在支耳侧面加工顶丝孔,用来锁紧铰接销轴,防止销轴在设备运行过程中出现轴向窜动,也可以直接用开口销穿过销轴端部的孔做轴向定位,两种固定方式都能适配,不需要额外修改主体结构。
在实际的设备维护场景里,这类构件属于易损的结构件吗?其实只要选型匹配载荷要求,正常使用寿命能达到3年以上,最容易出现磨损的位置就是下部的铰接孔,所以设计时如果预判设备摆动频率很高,可以在孔位压入铜套或者自润滑轴承,不用更换整个构件,只需要定期更换衬套就能维持精度,维护成本非常低。上部的承载弧面如果是用来固定杆件,焊接的时候要注意控制焊接变形,不要让弧面出现塌陷,不然会导致支撑杆安装后出现倾斜,影响工位的重复定位精度,批量加工时一般会做专用的焊接工装来固定位置,保证焊接后的形位公差符合要求。
