立式双轴太阳方位追踪定位装置结构

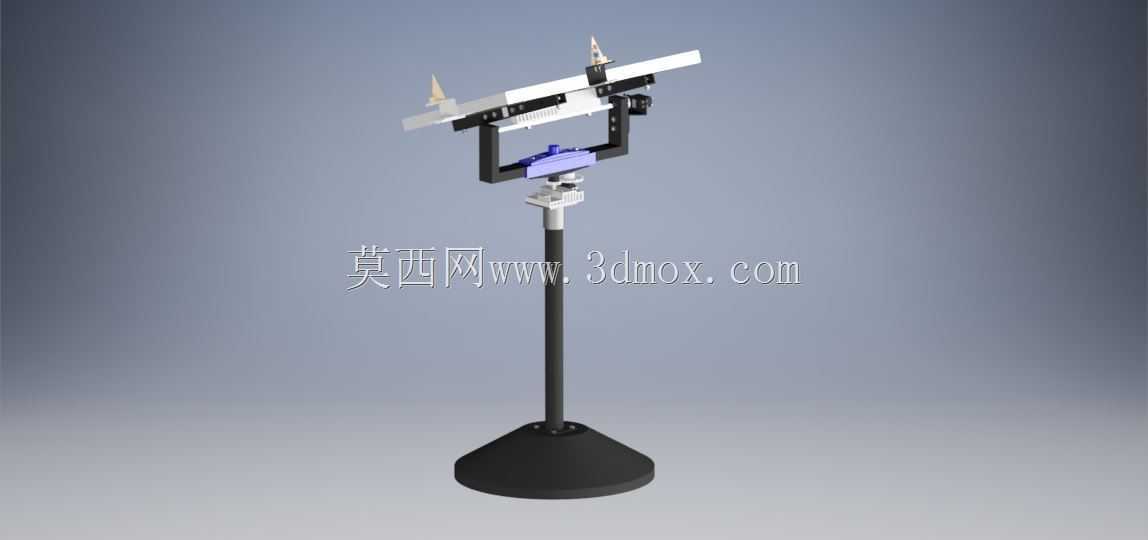

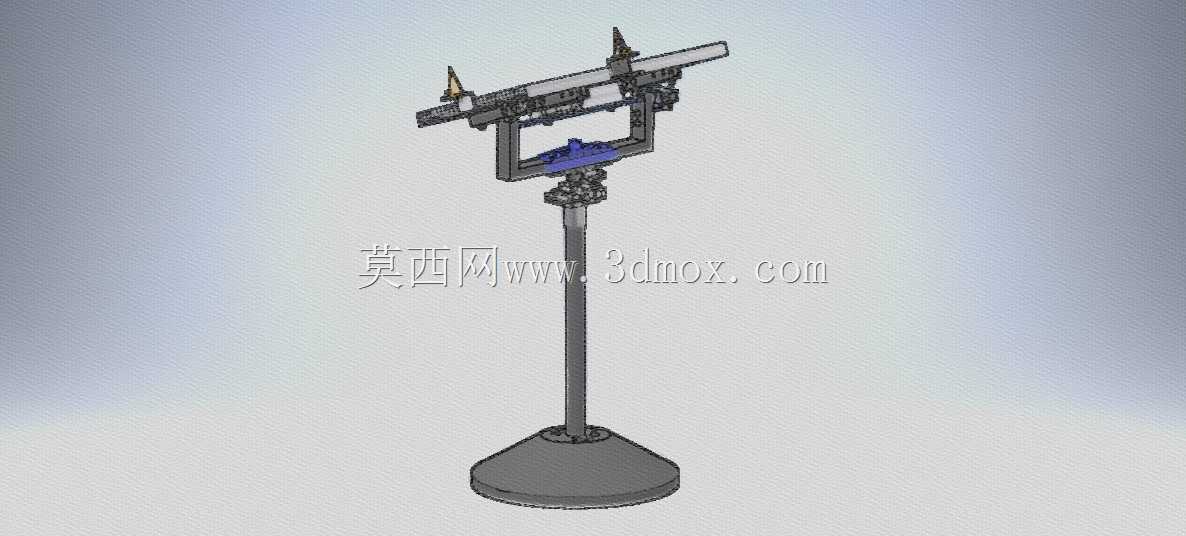

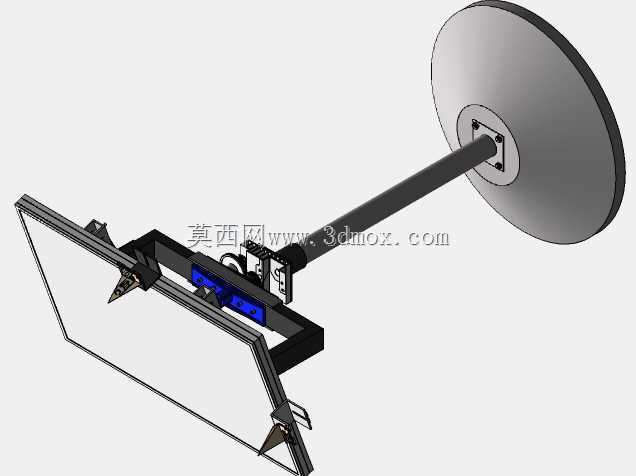

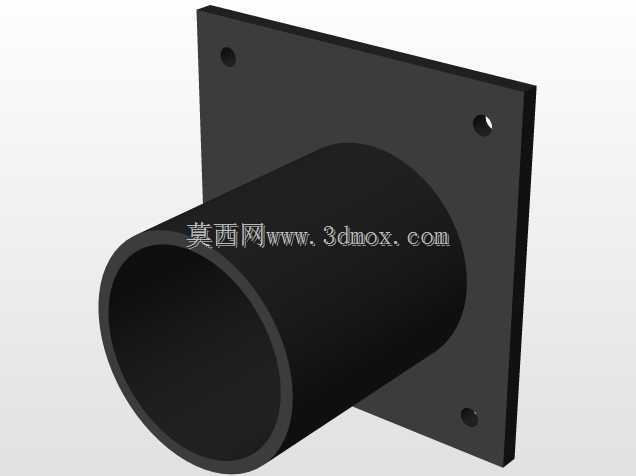

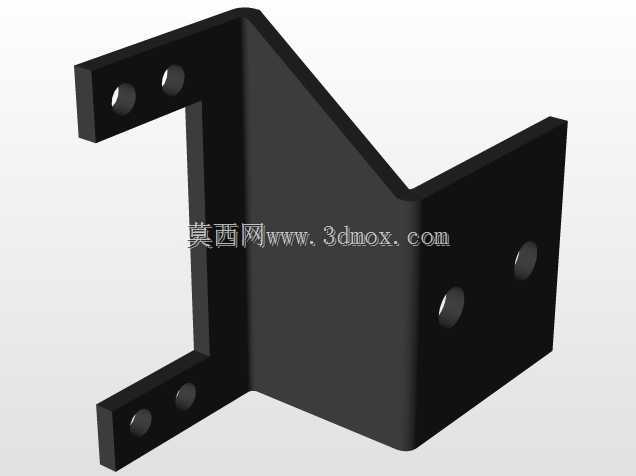

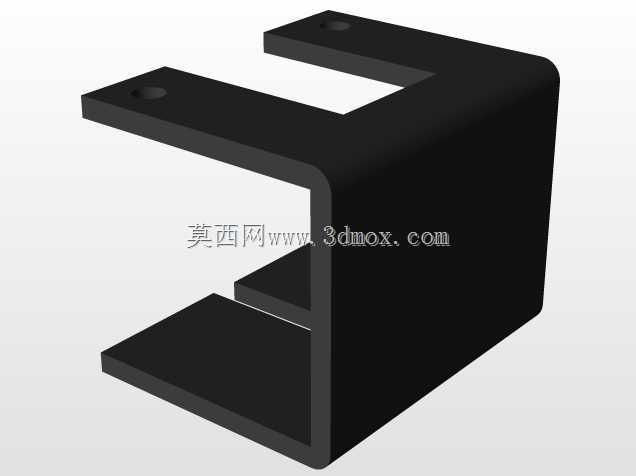

　　在分布式光伏电站、槽式光热集热系统、太阳辐射观测站点这类需要精准对准太阳方位的场景里，这类立式追踪装置是提升能量接收效率的核心配套结构，区别于固定倾角的安装支架，它能在太阳运行过程中持续调整承载面的朝向，让受光面始终保持与入射光线垂直的状态，最大化单位面积的能量接收密度。从结构组成来看，整套装置采用落地式配重底座设计，底部为大直径锥形铸铁配重座，依靠自身重量抵消上部调整机构运行时的倾覆力矩，不需要额外做地面预埋锚固，适合临时观测站点、小型分布式光热实验平台这类不方便做基础施工的场景，底座中心向上延伸出圆形金属立杆作为主支撑，立杆外径根据上部承载载荷匹配，常规承载20kg以内受光面的版本立杆直径在32mm左右，

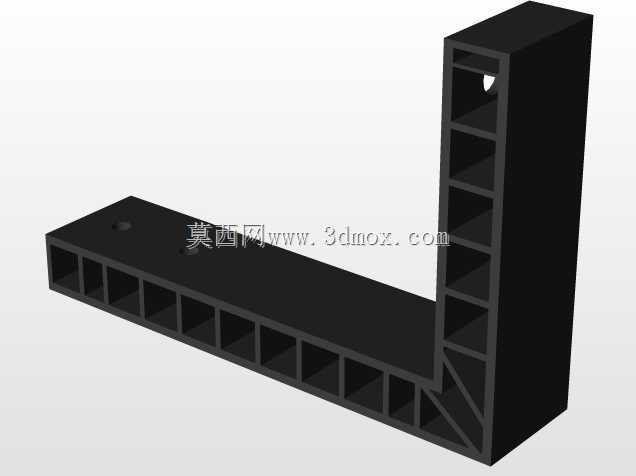

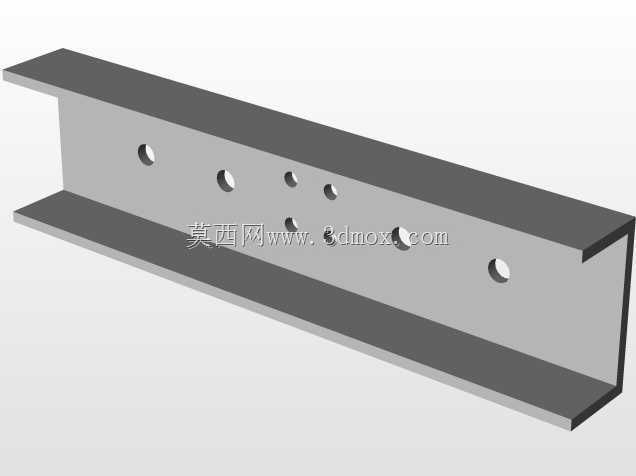

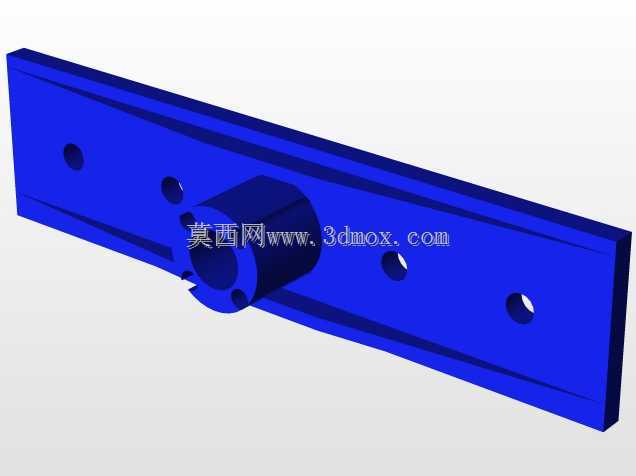

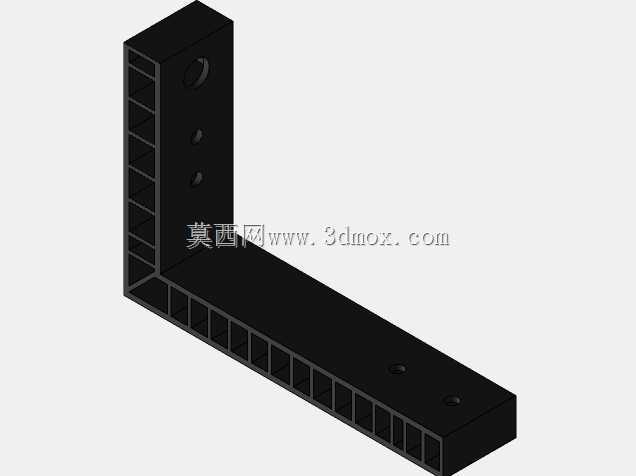

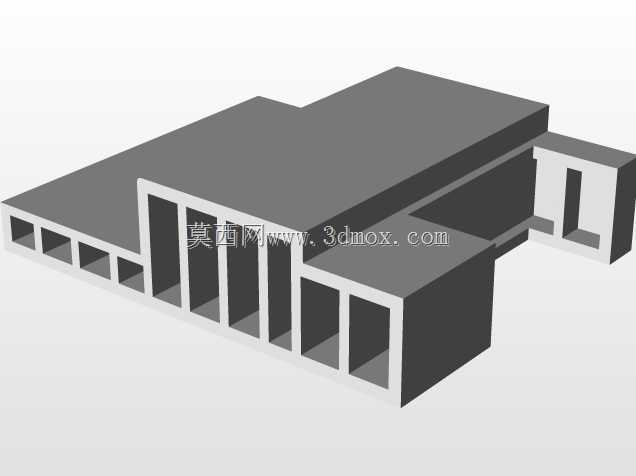

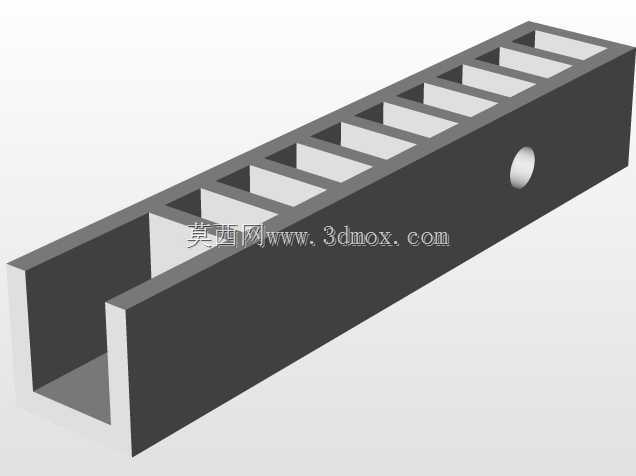

　　整体安装高度从底座底面到上部回转机构顶面约1.2m，安装时只需要保证底座放置面水平度偏差不超过2°即可，不需要复杂的调平工序。立杆顶部设置双轴回转调整机构，水平方向的回转关节可以实现360°方位角调整，覆盖太阳从日出到日落的水平方位变化，俯仰方向的调整关节可以实现-10°到90°的倾角调整，覆盖不同纬度地区太阳高度角的年变化范围，两个关节的锁紧结构采用细牙螺纹副配合阻尼垫片，既可以实现连续角度微调，调整到位后也能在8级风载下保持姿态不发生偏移，不会出现受光面被风吹动移位的问题。上部的承载横梁采用铝合金型材加工，横梁上预留了通长的T型安装槽，可以根据不同的受光部件尺寸灵活调整安装位置，不管是小型光伏板、太阳辐射传感器、

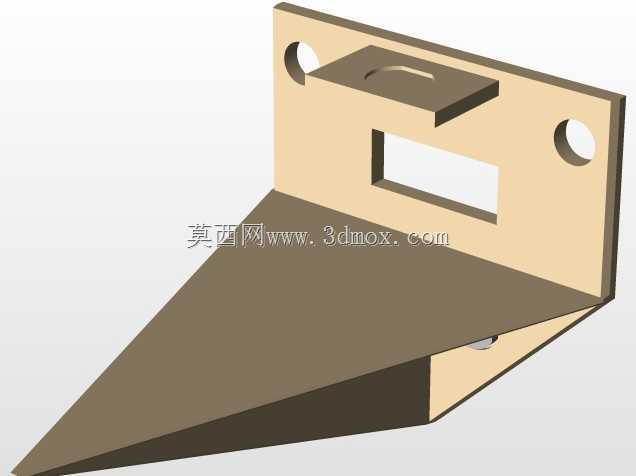

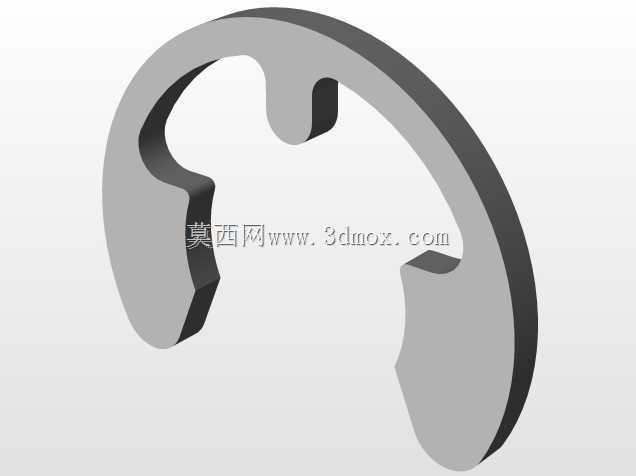

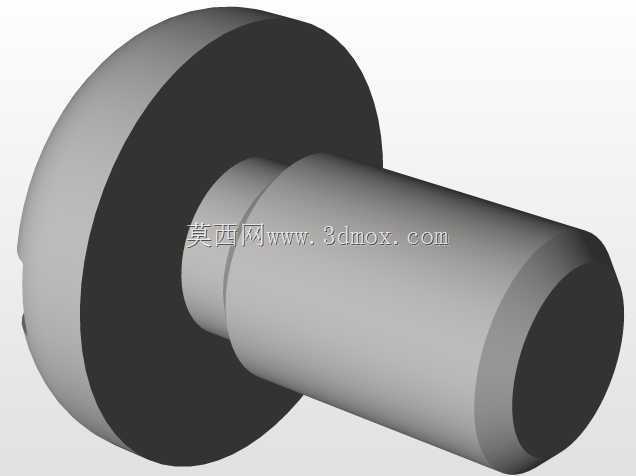

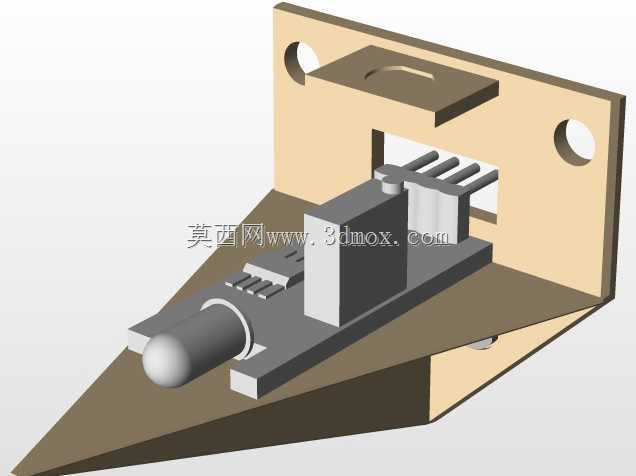

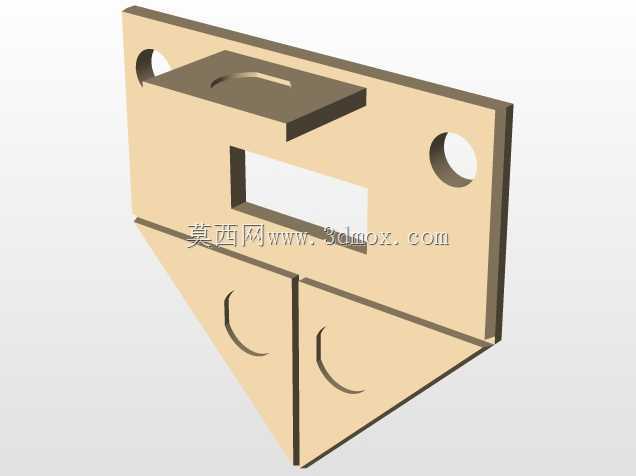

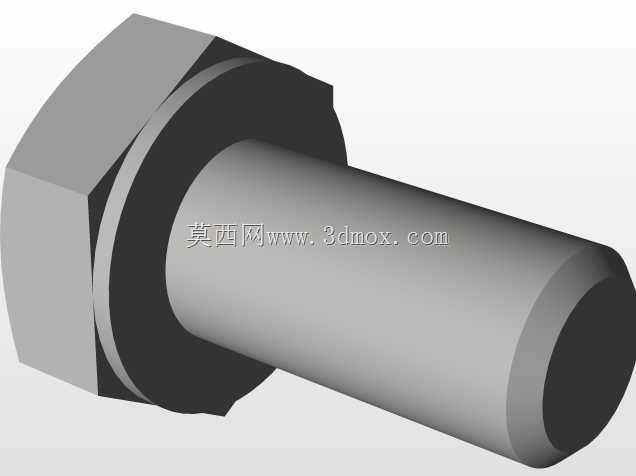

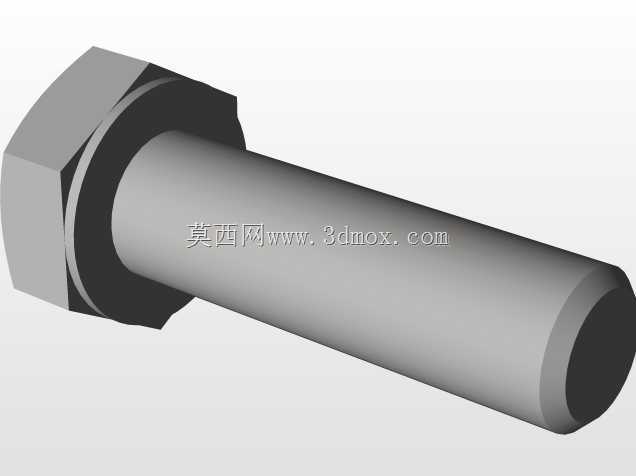

　　还是聚光集热模块，都可以通过T型螺栓直接固定在横梁上，不需要额外打孔做适配，横梁两端设置的锥形定位件是初始安装校准用的基准，安装时可以通过定位件的影子判断初始对准状态，减少现场调试的校准时间。设计这套结构的时候，优先考虑了户外长期使用的可靠性，所有转动关节位置都设置了橡塑密封挡圈，避免沙尘、雨水进入关节摩擦面造成卡滞，金属结构件表面都做了喷塑防腐处理，能适应沿海高盐雾、西北多沙尘的不同户外环境，整体结构没有复杂的传动零件，日常维护只需要每年在转动关节位置加注一次润滑脂即可，不需要复杂的维保工序。从安装边界来看，整套装置的最大回转半径约450mm，安装时只需要预留直径1m的无遮挡空间即可，不会和周边的其他设备产生运动干涉，

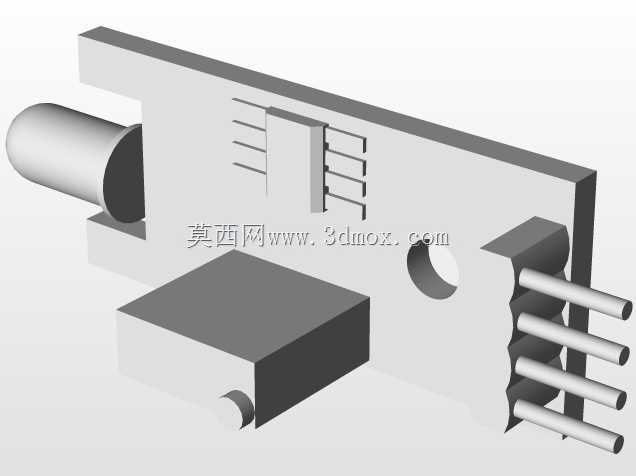

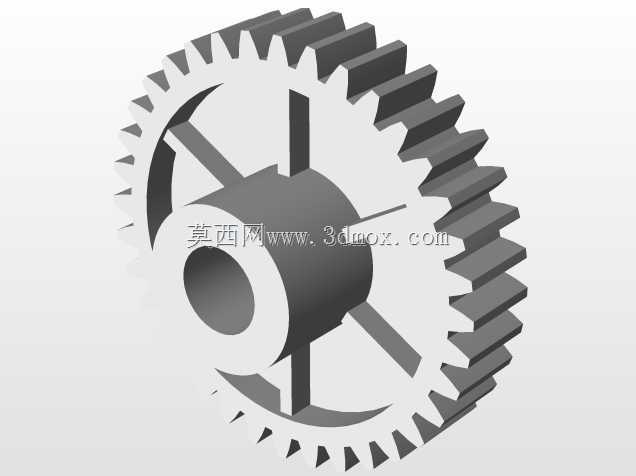

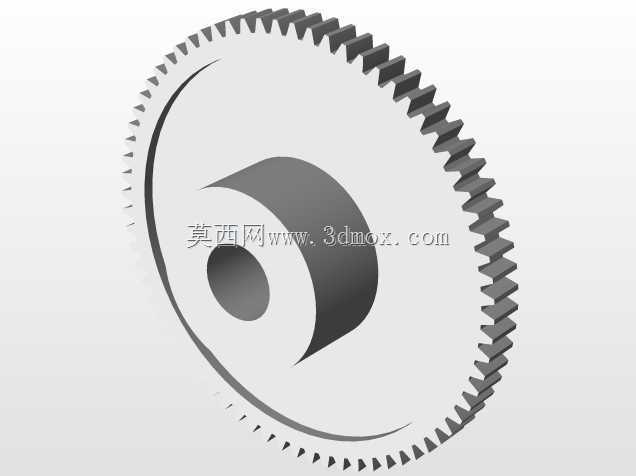

　　底座的配重重量约15kg，单人即可完成搬运和现场安装，不需要借助吊装设备，特别适合野外临时观测点的快速部署。和常见的大型光伏追日支架相比，这种小型立式追踪结构的适配场景更灵活，既可以用在高校的太阳能相关实验教学平台上，配合传感器完成太阳辐射数据的连续采集，也可以用在小型户用光热系统上，提升集热效率，还可以搭载太阳辐照传感器作为气象站的日照观测组件使用，结构上的模块化设计也方便后续加装电动驱动模块，升级成自动追踪版本，不需要对原有主体结构做大规模改动，只需要在两个回转关节位置加装步进电机和角度传感器即可，预留的安装接口可以直接适配常用的42型步进电机，升级改造成本很低。在结构强度校核阶段，上部承载横梁按照30kg的额定载荷做了抗弯验算，在最大载荷下横梁的最大挠度不超过0.5mm，不会因为受光部件的重量导致横梁变形影响对准精度，立杆的长细比控制在合理范围内，在12m/s的风速下，上部结构的摆动量不超过1°，不会因为风致振动影响追踪的稳定性。
