施耐德Modicon系列BMEP5820处理器模块

　　在离散制造产线的主控柜、过程工业的分布式控制站、楼宇自控的核心机房这类场景里，这类高性能处理器模块是整套控制系统的运算核心，承担着逻辑运算、数据交互、指令下发、故障诊断的核心职能，整套系统的实时响应速度、带载IO能力、通讯稳定性都直接和处理器模块的性能挂钩。做这类模块的三维建模时，首先要对齐的是现场安装的实际边界，这类模块采用标准DIN导轨安装结构，宽度适配35mm标准导轨的安装槽位，整体高度与同系列IO模块保持一致，能和同品牌的开关量输入输出、模拟量采集、通讯扩展模块实现无间隙拼接，建模时要严格还原模块上下两端的导轨卡扣结构，卡扣的开合行程、卡接凸起的尺寸要和实物完全匹配，避免后续做柜内布局仿真时出现安装干涉的问题。

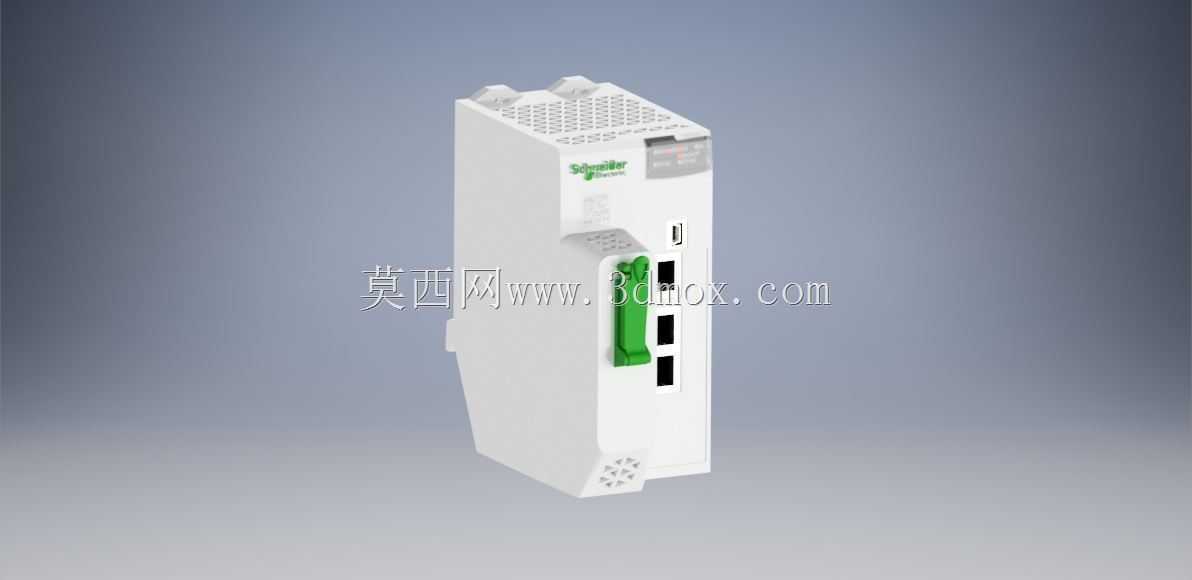

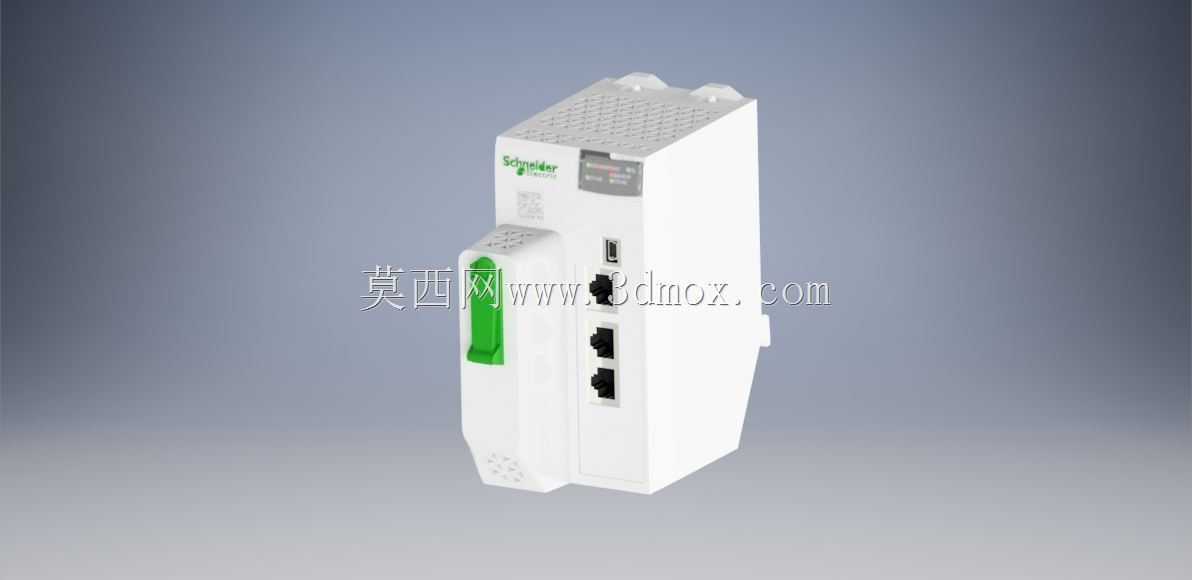

　　模块正面的绿色插拔锁定手柄是设计上的细节重点，这个手柄承担模块插拔助力、安装到位锁定的双重作用，手柄的转动角度、表面防滑纹理、锁定状态下的突出高度都要精准还原，实际运维中这个手柄是运维人员插拔模块的主要施力点，尺寸偏差会导致仿真操作时的交互逻辑和实际操作不符。模块正面的通讯接口布局也需要精准复刻，从上到下依次排布的调试USB口、双冗余以太网口，每个接口的内凹深度、接口周围的标识凸点、接口旁的状态指示灯开孔位置都要和实物一致，这些细节直接影响后续做柜内布线仿真时的线缆弯折半径计算、插头插拔空间校验，比如以太网口的水晶头插拔需要预留至少30mm的前方操作空间，建模时如果接口位置偏移，会导致后续布线设计时预留的操作空间失效。

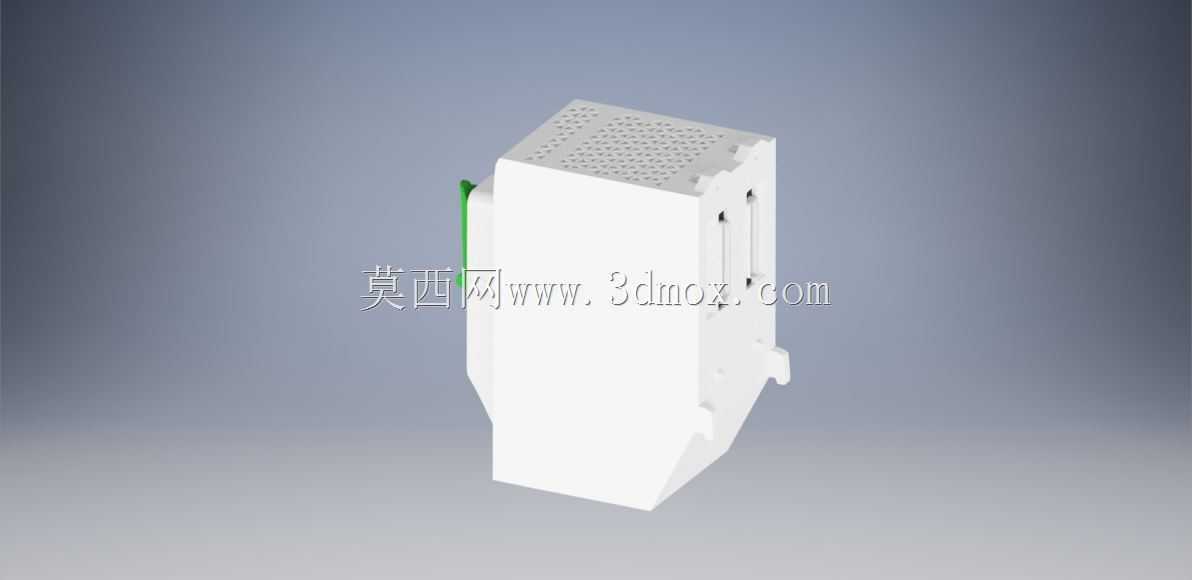

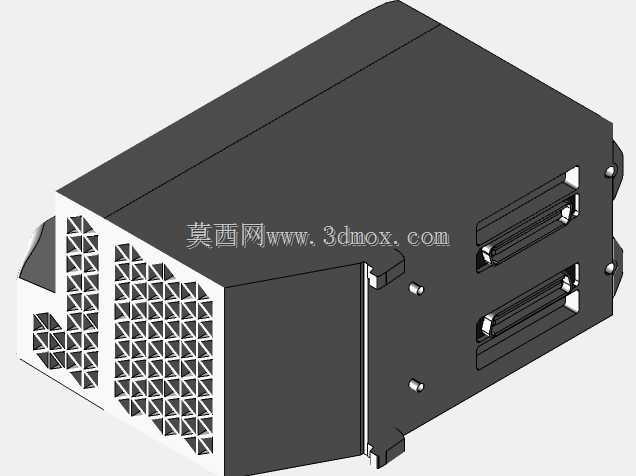

　　从功能设计逻辑来看，这类处理器模块采用无风扇被动散热结构，顶部的格栅散热孔是散热设计的核心部分，建模时要还原格栅的开孔率、格栅筋条的倾斜角度，实际运行中模块内部的主控芯片、通讯芯片产生的热量全靠外壳的金属衬板和顶部格栅形成的自然对流带走，格栅开孔如果做的过小或者角度不对，会影响仿真时的热流场计算结果，无法准确评估柜内密闭环境下的模块温升情况。模块侧面的拼接定位槽是多模块组柜安装的关键结构，相邻模块通过这个定位槽实现横向对齐，避免多模块拼接后出现高低错落、导轨卡接不牢的问题，建模时要还原定位槽的凸台高度、凹槽深度，以及槽内的防呆倒角，确保同系列模块拼接时的定位精度控制在0.5mm以内，和实际安装的公差要求一致。

　　做这类工控模块的三维建模，不能只做外观的曲面复刻，要把每个和安装、运维、布线、散热相关的结构细节都还原到位，不管是给电气工程师做柜内布局校验、结构工程师做柜体开孔设计，还是给运维团队做虚拟拆装培训，精准的三维模型都能提前规避很多现场安装、运维阶段才会暴露的问题，比如模块前方的操作空间预留不足导致运维时无法插拔通讯线缆、模块拼接间隙过大导致柜内防尘密封失效、散热格栅被相邻模块遮挡导致模块运行过热触发保护停机这类实际工程中常见的问题，都可以在三维建模阶段通过虚拟装配、空间校验提前排查，减少现场调试的返工成本。另外模块外壳的材质纹理也要做对应还原，主体外壳采用的是阻燃V0级的工程塑料，表面是细磨砂纹理，正面的品牌标识、型号丝印的位置和大小也要和实物对齐，这些细节虽然不影响结构安装，但在做数字孪生场景的可视化展示时，能大幅提升场景的真实感，和现场实际设备的视觉效果保持一致。模块底部的接线端子避让槽也不能忽略，当模块安装在导轨上时，底部要预留足够的空间给IO接线端子的走线，建模时要还原底部的内凹结构，避免后续装配仿真时出现模块底部压到接线端子的问题，实际柜内布线时，处理器模块的底部走线空间往往是柜内布线的难点，精准的模型能帮助布线工程师提前规划走线路径，减少线缆交叉，提升柜内布线的整洁度和可维护性。
