12公斤厘米扭矩舵机式伺服电机结构

　　在小型自动化执行场景里，这类12公斤厘米扭矩的舵机形态伺服电机，是很多轻量化运动机构的核心动力件，常见于航模舵面控制、小型机械臂关节驱动、智能小车转向机构、自动化设备的小行程点位切换工位，甚至不少桌面级创客项目、教学演示装置里，都能见到这类部件的身影。不同于大功率工业伺服的复杂结构，这类小型伺服走的是紧凑集成化路线，把驱动电路、减速齿轮组、位置反馈电位器、动力输出轴全部整合在一个方形工程塑料壳体内，不需要额外搭配复杂的驱动器模块，只需要给对应控制信号就能实现指定角度的位置锁定，对于空间受限、负载不大的运动场景来说，这种集成设计能大幅减少整体机构的安装空间占用，也能降低布线与调试的复杂度。

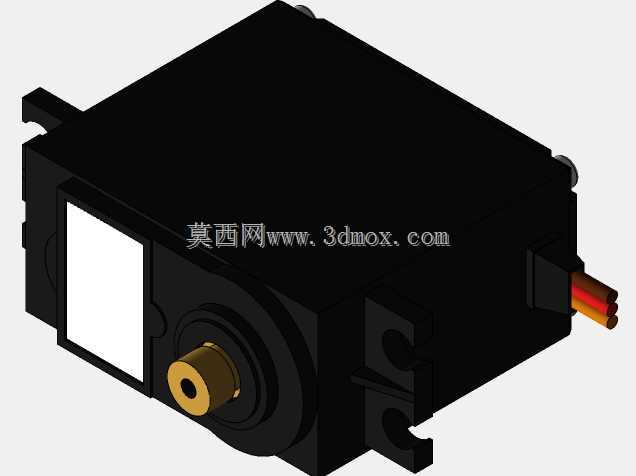

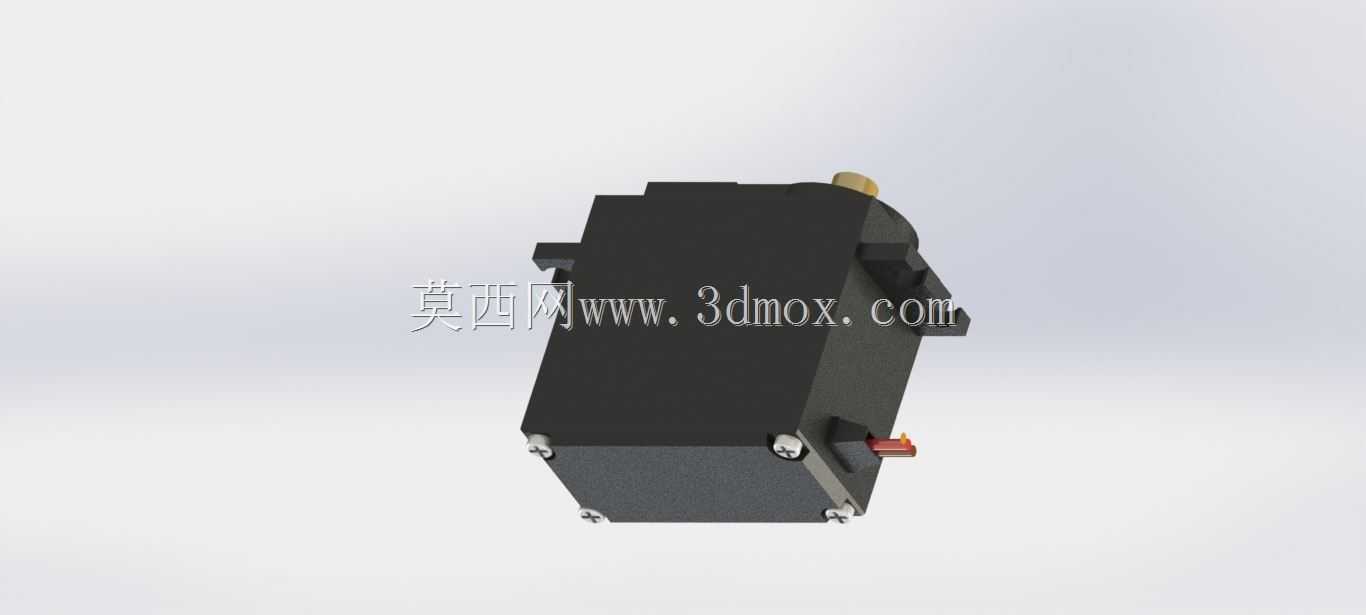

　　从结构设计的思路来看，这类伺服的壳体采用上下扣合的结构，侧面预留的带孔安装耳是核心安装定位结构，两个安装耳对称分布在壳体两侧，每个耳片上开有圆形安装通孔，安装时可以直接通过螺丝穿过孔位固定在安装支架上，不需要额外设计复杂的夹持结构，安装公差容忍度较高，适合快速装配的场景。输出轴采用金属嵌件设计，顶端的花键结构能和配套的舵盘紧密咬合，避免大扭矩输出时出现打滑空转的问题，输出轴的伸出长度经过匹配设计，既保证舵盘安装后有足够的啮合长度，又不会因为轴伸过长导致整体结构突出过多，影响周边部件的布局。

　　实际使用中，这类伺服的输出扭矩能达到12公斤厘米，意味着在距离输出轴1厘米的位置可以提供12公斤的切向力，足够驱动小型负载完成0到180度范围内的角度定位，部分改型产品还能通过控制信号调整实现更大角度的转动范围。内部的减速齿轮组采用多级直齿传动，把电机的高转速低扭矩输出，通过齿轮减速比转换为低转速高扭矩的输出特性，匹配小型执行机构的运动速度需求，不会因为转速过快导致机构冲击过大。位置反馈部分采用和输出轴联动的电位器，实时采集输出轴的转动角度，和控制端给出的目标角度信号做比对，通过内部电路调整电机的正反转与转动幅度，实现精准的位置锁定，在额定负载下的角度偏差能控制在很小的范围内，满足大部分小型自动化场景的定位精度要求。

　　安装边界方面，这类伺服的整体外形为方正的块状结构，壳体的长宽高尺寸都控制在小型化范围内，两侧安装耳的孔位间距是行业内通用的标准尺寸，能适配市面上绝大多数标准舵机安装支架，不需要单独定制安装结构，替换性很强。输出轴的中心高度和安装基准面的距离也是标准化尺寸，在做机构设计时可以直接调用通用安装尺寸，不需要反复核对适配参数。接线端从壳体尾部引出，三根线分别对应电源、地线与控制信号，布线时可以顺着安装支架的走线槽排布，不会和运动部件产生干涉。在做三维结构适配设计时，需要注意预留出输出轴转动时的舵盘活动空间，避免舵盘转动过程中碰到周边的结构件，同时要在安装耳的位置预留出螺丝装配的操作空间，方便后期拆装维护。

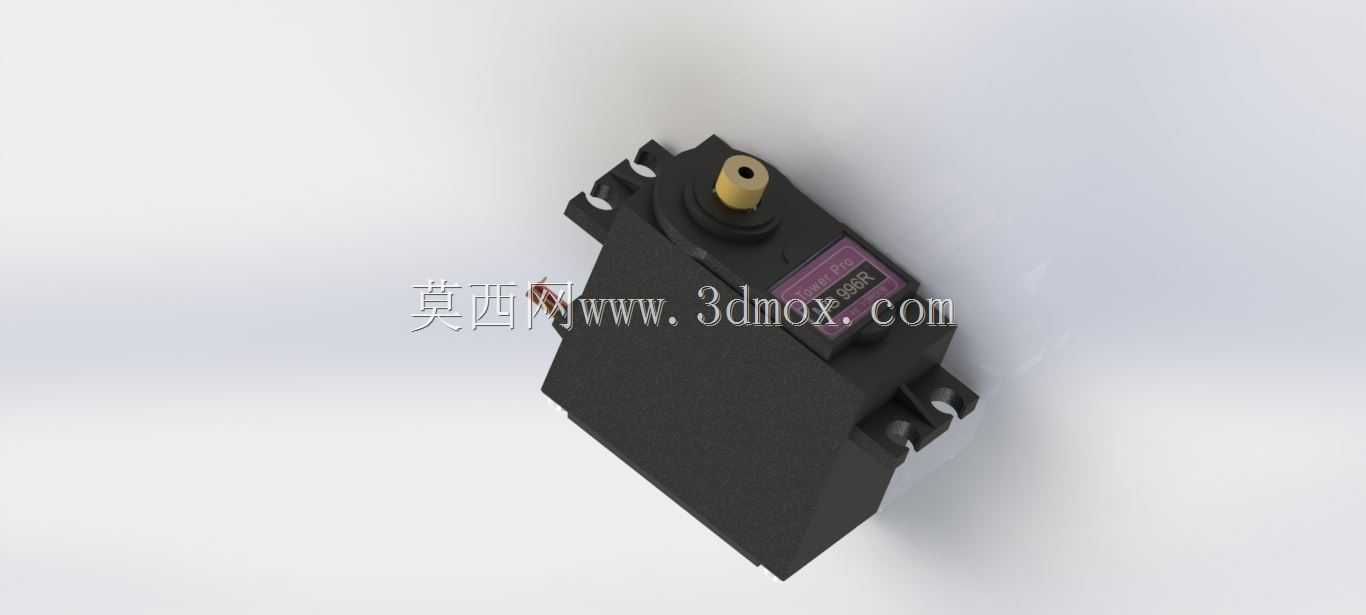

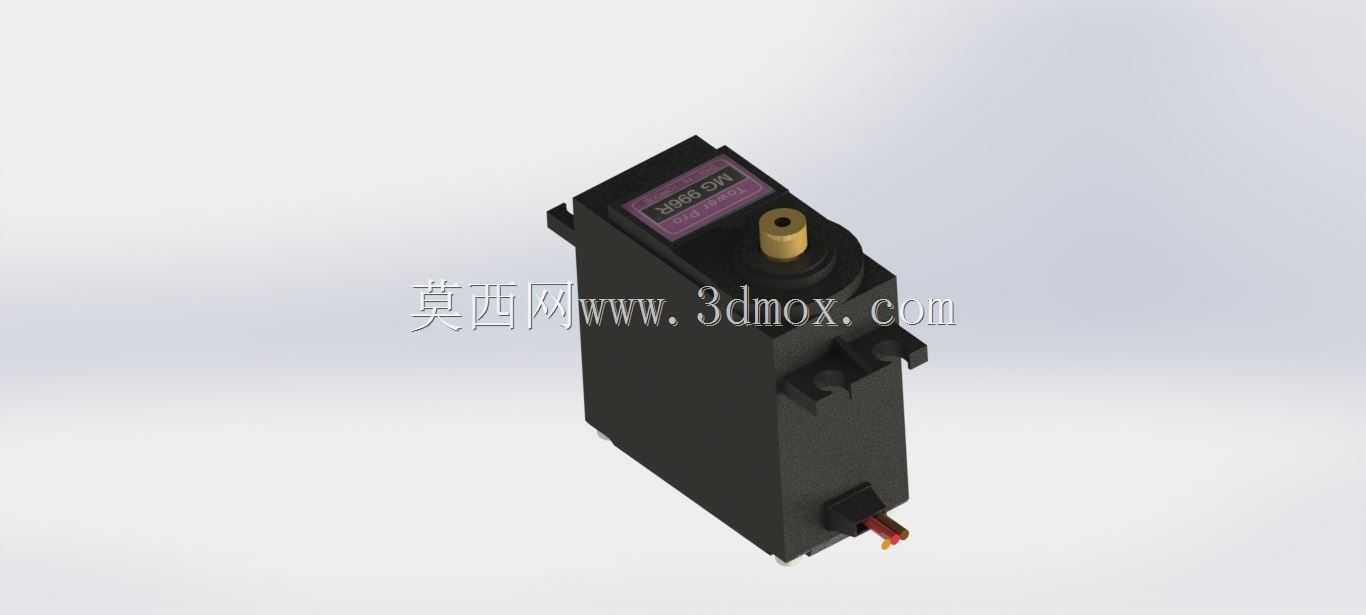

　　这类伺服的外壳采用高强度工程塑料注塑成型，表面做了哑光处理，既能减轻整体重量，又有足够的结构强度抵抗日常使用中的磕碰，侧面的标签区域标注了产品的核心参数，方便选型时快速识别。在实际选型应用时，需要根据负载的实际扭矩需求、转动角度范围、安装空间尺寸来匹配对应规格的产品，12公斤厘米的这个规格属于中等扭矩的小型伺服，既不会因为扭矩不足导致负载驱动无力，也不会因为扭矩冗余过大造成成本浪费和空间占用过多，在很多小型自动化项目里是性价比很高的动力执行选择。做三维建模时，这类部件的结构细节需要重点还原安装耳的孔位尺寸、输出轴的花键规格、整体外形的避让边界，确保装配到整体机构里不会出现干涉问题，尤其是输出轴的转动包络范围，一定要在装配校验时做运动仿真，确认全行程范围内都没有结构碰撞，才能保证后期实际装配后机构能正常运行。
