食品产线用230V转24V导轨式开关电源

　　在食品加工生产的电气配套场景中，这类230V转24V的供电转换单元是整条产线控制回路的核心供电节点，从前端的原料分拣输送段，到中段的灌装、封口、计量工位，再到后端的成品检测、包装码垛环节，所有现场的传感器、小型执行器、PLC扩展模块、人机界面终端的直流供电，大多依赖这类转换单元完成市电到安全直流电压的转换。不同于普通民用电源，食品生产场景对供电单元的安装适配性、环境耐受性有明确的硬性要求，设计阶段首先要考虑的就是安装方式的通用性，这类电源采用标准DIN导轨卡扣结构，能够直接卡装在生产线控制柜内的标准安装导轨上，不需要额外打孔制作安装支架，和柜内的断路器、继电器、接线端子排的安装基准完全统一，能最大化利用柜内的纵深安装空间，避免出现柜内布局杂乱、走线交叉的问题。

　　从功能逻辑上看，这款电源的核心作用是将车间现场供给的230V工频交流电，经过整流、滤波、高频变压、稳压输出等环节，转换为稳定的24V直流电压，为现场所有低压直流用电设备提供干净、稳定的供电输入。设计过程中需要充分考虑食品车间的特殊环境：车间内定期会开展带压冲洗、消毒水喷淋作业，空气湿度常年维持在较高区间，部分工位还会存在少量食品原料挥发的弱酸、弱碱性气体，因此电源的外壳采用阻燃级工程塑料一体成型，接缝处做了错位挡边结构，能够阻挡飞溅的水汽、粉尘侵入内部电路，所有接线端子都采用防松脱的压线结构，即使设备长期处于输送设备、分拣机构带来的持续振动工况下，也不会出现接线松动、供电中断的问题。

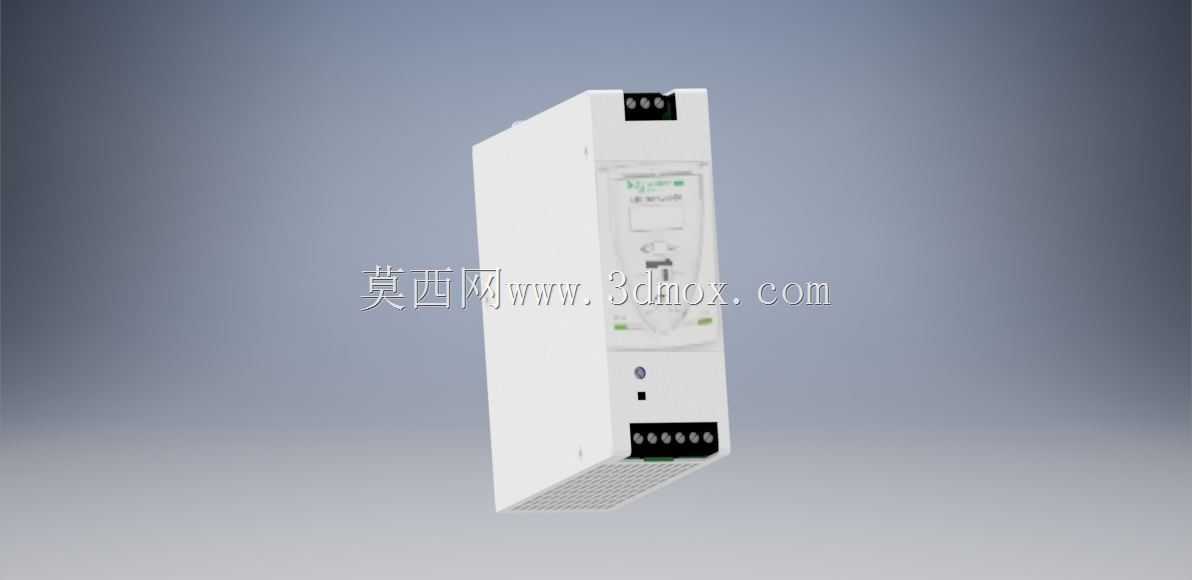

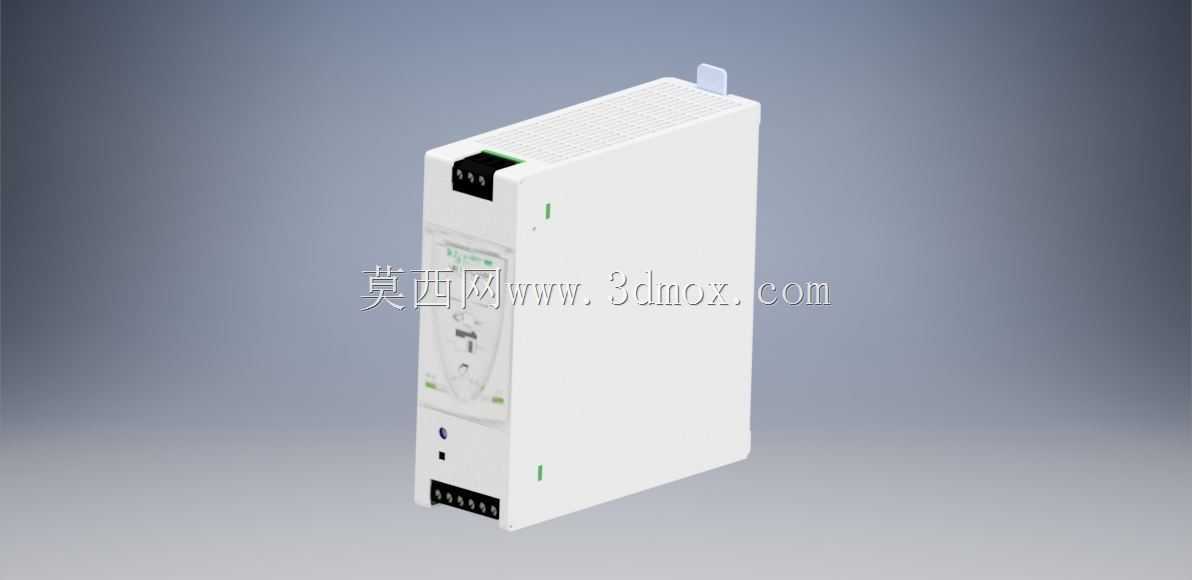

　　外形尺寸的设计上，这款电源采用窄体式立式结构，宽度方向严格控制在标准导轨安装的模数尺寸范围内，不会占用相邻电气元件的安装空间，高度方向适配常规控制柜的内空深度，安装后不会和柜内的走线槽、柜门内侧的元器件产生干涉；上下两端的接线区域做了明确的电压标识区分，上端为230V交流输入接线端，分别对应火线、零线、保护接地，下端为24V直流输出端，区分正负极标识，接线时能够快速区分回路，避免接错线导致的后端设备烧毁。散热结构的设计没有采用顶部外露的开孔风扇，而是通过外壳背部的金属导热衬板将内部功率器件的热量传导到导轨上，配合外壳侧面的隐蔽式通风槽完成自然对流散热，既避免了风扇转动带来的积尘、噪音问题，也防止冲洗过程中水汽从顶部开孔直接进入电路部分，完全适配食品车间定期清洁的作业要求。

　　在实际选型应用中，这类电源的输出带载能力需要预留至少20%的冗余量，设计建模时需要准确还原接线端子的位置、卡扣的安装尺寸、外壳的所有凸起与凹槽结构，方便工程师在做控制柜三维布局时提前完成干涉检查，模拟走线的弯曲半径，确认柜内的散热流场是否合理。很多刚接触食品产线设计的工程师容易忽略电源的安装边界，比如电源上端需要预留至少30mm的走线空间方便接入交流线缆，下端需要预留40mm的空间完成直流出线的分线接线，电源左右两侧如果相邻安装的是发热较大的断路器、接触器类元件，还需要预留10mm以上的散热间隙，这些尺寸细节在三维模型中都做了精准还原，能够直接导入控制柜的总装配体中完成布局校验，不需要反复测量实物调整安装位置。

　　从电路设计的底层逻辑来看，这款电源内置了过流保护、过压保护、短路保护机制，当输出端出现意外短路、负载电流超过额定值时，电源会自动切断输出，故障排除后可自动恢复供电，不会因为单个工位的电气故障导致整个电源烧毁，影响整条产线的正常运行。输入电压的适配范围也做了一定的冗余设计，能够应对车间电网在用电高峰时段的电压波动，不会因为电压小幅跌落出现输出不稳定的情况，保证接在后端的检测传感器、执行电磁阀都能稳定工作，避免因为供电波动导致设备误动作，影响食品生产的连续稳定性。
