12V20A太阳能充放电控制器结构设计

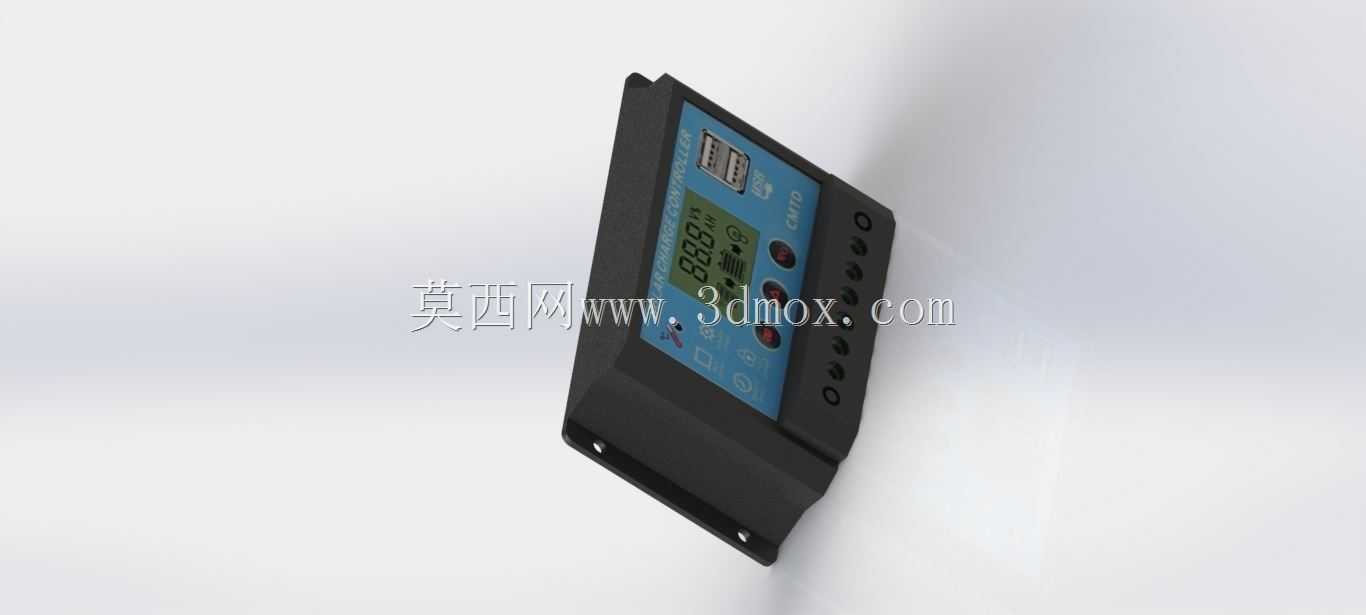

　　做离网光伏小系统配套选型的时候，这类12V20A规格的充放电调节器是入门级系统里用量最大的部件，不管是户用小型光伏供电、户外监控基站的离网供电、牧区移动光伏电源，还是房车驻车的太阳能补电系统，都能见到同结构的控制器身影。从结构设计角度看，这款控制器采用壁挂式安装结构，两侧伸出的安装耳上预留了两个圆形安装孔，安装孔中心距做了标准化适配，不管是固定在光伏储能柜的内部安装梁上，还是直接固定在户外墙面的绝缘背板上，都不需要额外做转接支架，安装时用M4规格的自攻螺丝或者螺栓就能完成固定，安装耳和主体外壳做了一体化的注塑加强筋，避免长期户外使用受温度形变影响出现安装位开裂的问题。

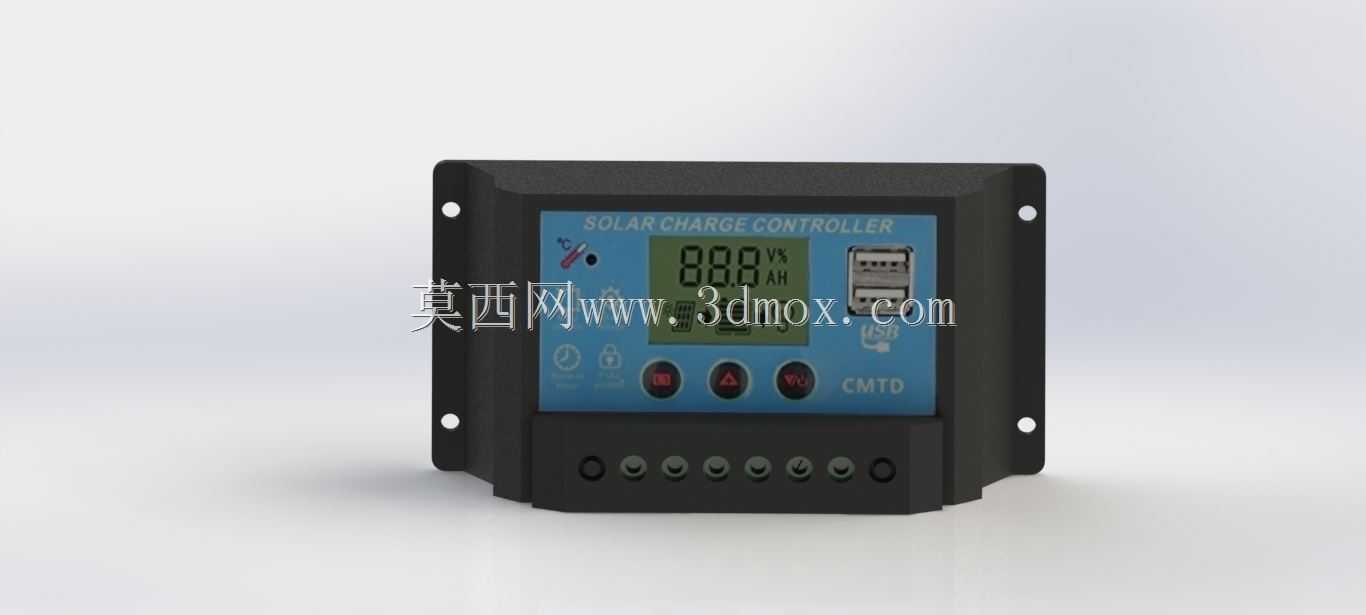

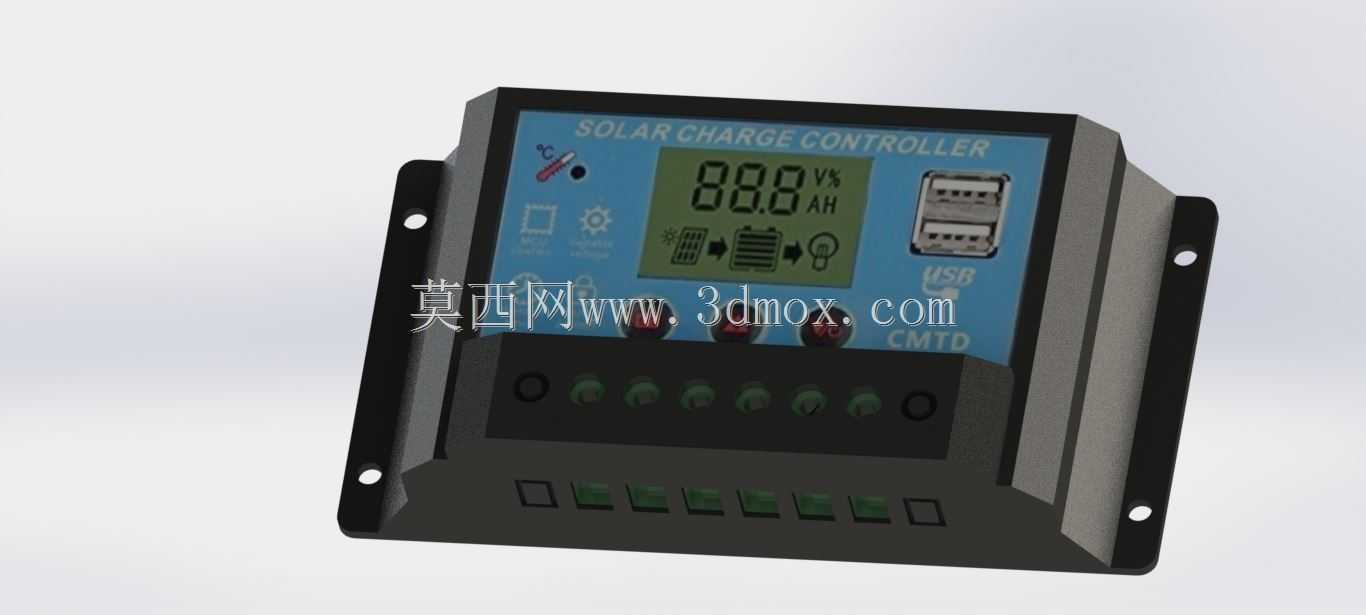

　　前面板的布局完全按照现场调试的操作逻辑排布，最上方的液晶显示屏做了内凹式设计，屏幕表面覆盖了一层透明PC防护片，既能避免现场接线时螺丝刀误划屏幕，也能减少户外强光下的屏幕反光，调试人员站在设备正前方1米左右的位置就能清晰读取电池电压、充电电流、负载剩余容量这些核心参数。屏幕下方的状态指示灯分别对应充电状态、负载状态、电池过压欠压故障状态，每个指示灯旁边都做了凸起的标识符号，哪怕是在光线昏暗的储能柜内部，操作人员靠手指触摸也能分辨对应指示位，不用额外打手电查看标识。面板下方预留的USB输出接口做了下沉式防护，接口周围的外壳做了1mm左右的凸台，日常不使用的时候可以搭配橡胶防尘塞封堵，避免户外环境下的灰尘、凝露进入接口造成接触不良。

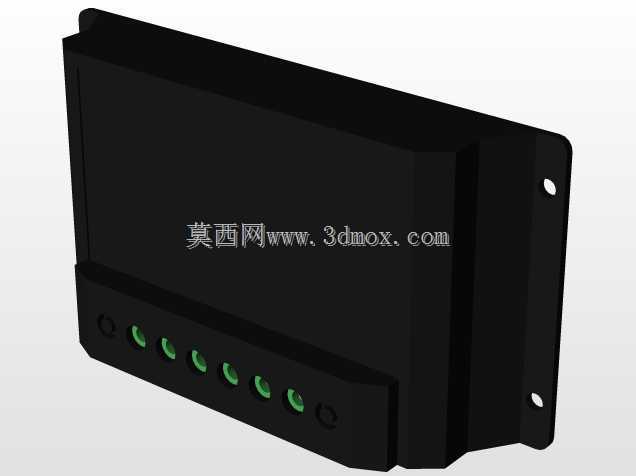

　　主体下部的接线端子区做了分层设计，最外侧的端子是光伏输入、电池连接、负载输出的大电流接线位，每个接线位对应的标识直接模印在端子旁边的外壳上，标识做了凹凸处理不会因为长期擦拭脱落，接线时采用6mm²以内的铜芯线就能满足20A额定电流的载流要求，端子的压线螺丝做了防滑脱设计，拧松到最大开度也不会从端子座上掉落，避免现场接线时螺丝掉落进设备内部造成短路隐患。端子区上方的一排调节按键采用硅胶密封材质，按键和外壳之间的缝隙做了防水胶圈填充，整体防护等级可以达到IP30，满足室内柜装或者户外防雨罩内的使用要求。

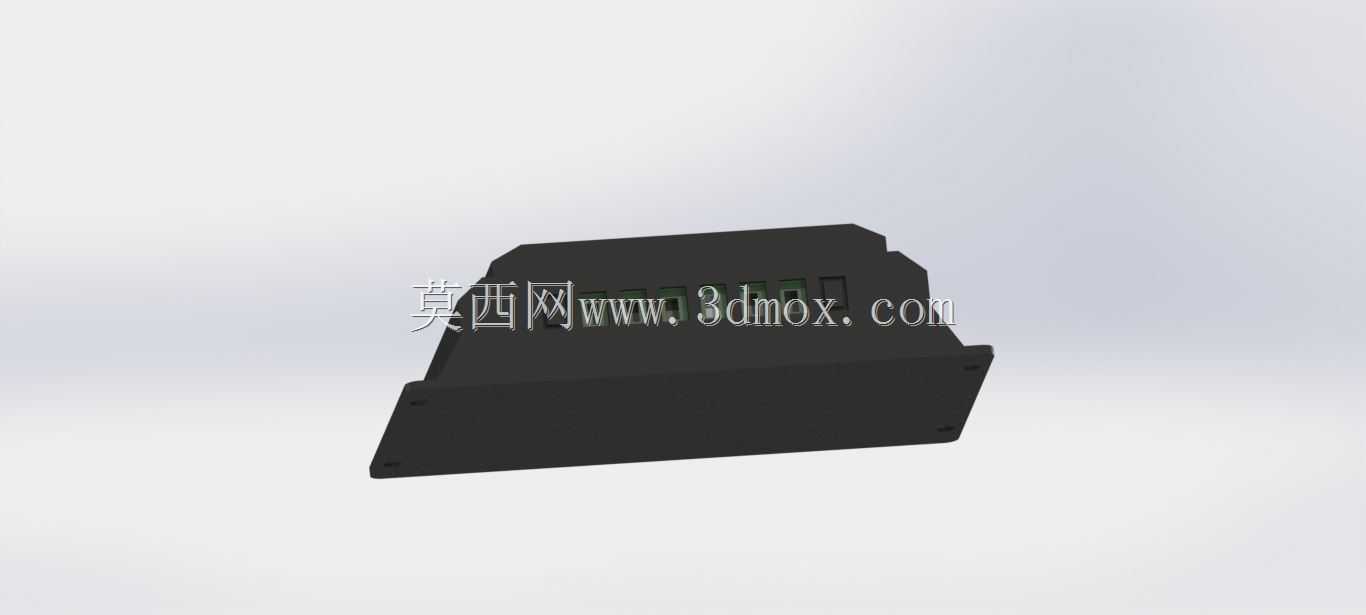

　　从建模逻辑上看，这款产品的外壳采用上下扣合的结构，上下壳之间的配合面做了错位止口设计，装配时不需要额外做定位治具，顺着止口就能扣合到位，扣合后在壳体背部用两颗自攻螺丝锁紧即可完成装配，后期维护拆卸也只需要拧下背部螺丝就能拆开上壳，直接更换内部的电路板或者接线端子，不需要破坏整体安装结构。内部的电路板安装位预留了2mm的安全间隙，避免电路板上的功率元件和外壳直接接触造成散热不良或者漏电隐患，功率元件对应的外壳位置做了密集的散热格栅，格栅的开孔方向朝下，既能保证空气对流带走元件工作产生的热量，也能避免上方滴落的凝露直接进到设备内部。

　　实际使用中，这款控制器的核心作用是协调光伏板、蓄电池、负载三者之间的电能流向，白天光伏板输出电压高于蓄电池阈值时，自动进入充电阶段，按照预设的充电曲线完成蓄电池的恒流、恒压、浮充阶段切换，当蓄电池电压升到过压保护阈值时自动切断充电回路，避免蓄电池过充鼓包；当夜间或者阴雨天光伏板无输出时，自动切换到蓄电池供电回路，给后端的直流负载供电，当蓄电池电压降到欠压阈值时自动切断负载输出，避免蓄电池过放缩短使用寿命。面板上的USB接口可以直接给手机、小型数码设备提供5V直流供电，不需要额外外接充电适配器，适合户外无市电场景下的小功率设备补电需求。

　　安装边界上需要注意，这款控制器的整体厚度控制在60mm以内，在柜内安装时只需要预留80mm的前部操作空间就能满足接线、按键操作的需求，设备上下方需要预留至少30mm的散热空间，不要紧贴其他发热元件安装，避免环境温度过高造成设备降额运行。接线时需要严格按照光伏、电池、负载的顺序接线，拆卸时按照相反顺序操作，避免带电接线造成的元件击穿。这类小功率控制器的结构设计没有冗余的复杂结构，所有的外形细节都是围绕现场安装便捷、操作直观、维护简单的核心需求做的优化，没有多余的装饰性结构，完全是功能性优先的工业部件设计思路。
