内燃机动力系统活塞结构三维建模作品

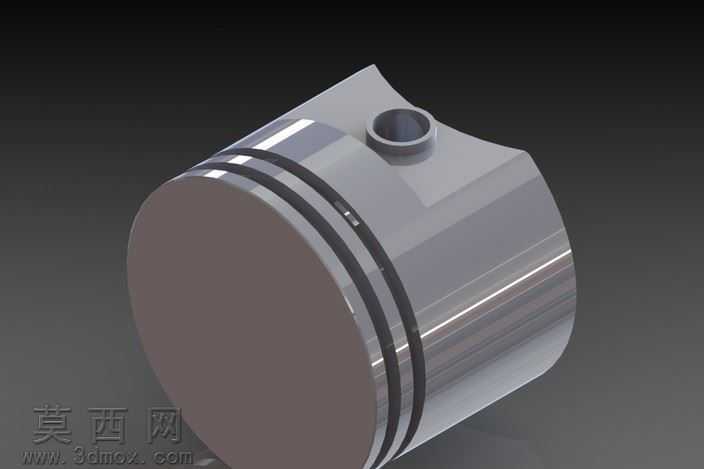

本作品为内燃机核心往复运动部件活塞的三维参数化建模成果，建模过程严格遵循活塞实际工程设计规范，首先以活塞顶面中心为坐标原点建立全局基准坐标系，依次完成活塞头部、环槽部、裙部的轮廓草绘，通过旋转凸台命令生成活塞基体结构，精准还原活塞顶部的燃烧室适配轮廓、三道活塞环安装槽的等距分布结构，以及裙部的型线修正特征，保证活塞在热态工况下的适配间隙符合设计要求。建模过程中对活塞销座孔结构做了精细化处理，通过拉伸切除命令生成销座安装通孔，对销座与裙部的过渡区域做了圆角优化，避免应力集中问题，同时还原了环槽部位的卸荷槽细节，保证活塞环安装后的密封性能与运动自由度。材质渲染阶段，为活塞主体赋予了高硅铝合金材质参数，调整金属粗糙度为0.18、反射强度为0.72，还原铝合金活塞的金属哑光质感，对环槽边缘做了轻微的倒角高光处理，模拟实际机加工后的表面纹理效果，背景采用深灰色渐变环境，搭配三点布光方案，主光源从侧上方45度投射，突出活塞的圆柱曲面轮廓与环槽的层次结构，辅助光源补亮活塞裙部的暗部区域，避免细节丢失，顶光勾勒活塞顶面的轮廓边线，提升整体渲染的立体感。设计思路上，本模型以量产车用内燃机活塞为原型，在保证结构完整性的前提下对非关键细节做了适度简化，既保留了活塞的核心结构特征，又控制了模型的整体面数，可直接用于动力系统装配仿真、运动学演示、教学展示等场景，模型各特征参数均参考实际工程设计值设定，环槽间距、裙部直径、销孔中心高度等关键尺寸符合通用内燃机活塞的尺寸规范，能够满足虚拟装配、结构分析等不同场景的使用需求，裙部的微椭圆型线特征也通过曲面放样命令做了还原，真实模拟活塞工作过程中的热变形补偿结构，让模型的工程参考价值得到充分体现。
