分布式光伏板自动喷淋清洁装置结构设计

　　这套清洁装置主要面向分布式屋顶光伏、山地集中式光伏电站的日常运维场景，解决光伏板表面积灰、鸟粪、浮尘遮挡导致的发电效率折损问题——在西北沙尘频发区域、南方多雨多霉斑区域，光伏板表面积灰厚度超过0.5毫米时发电效率会下降15%-25%，传统人工手持水枪清洁的方式不仅作业效率低，高空作业还存在坠落风险，这套横跨式喷淋清洁结构就是针对这类痛点做的定向设计。

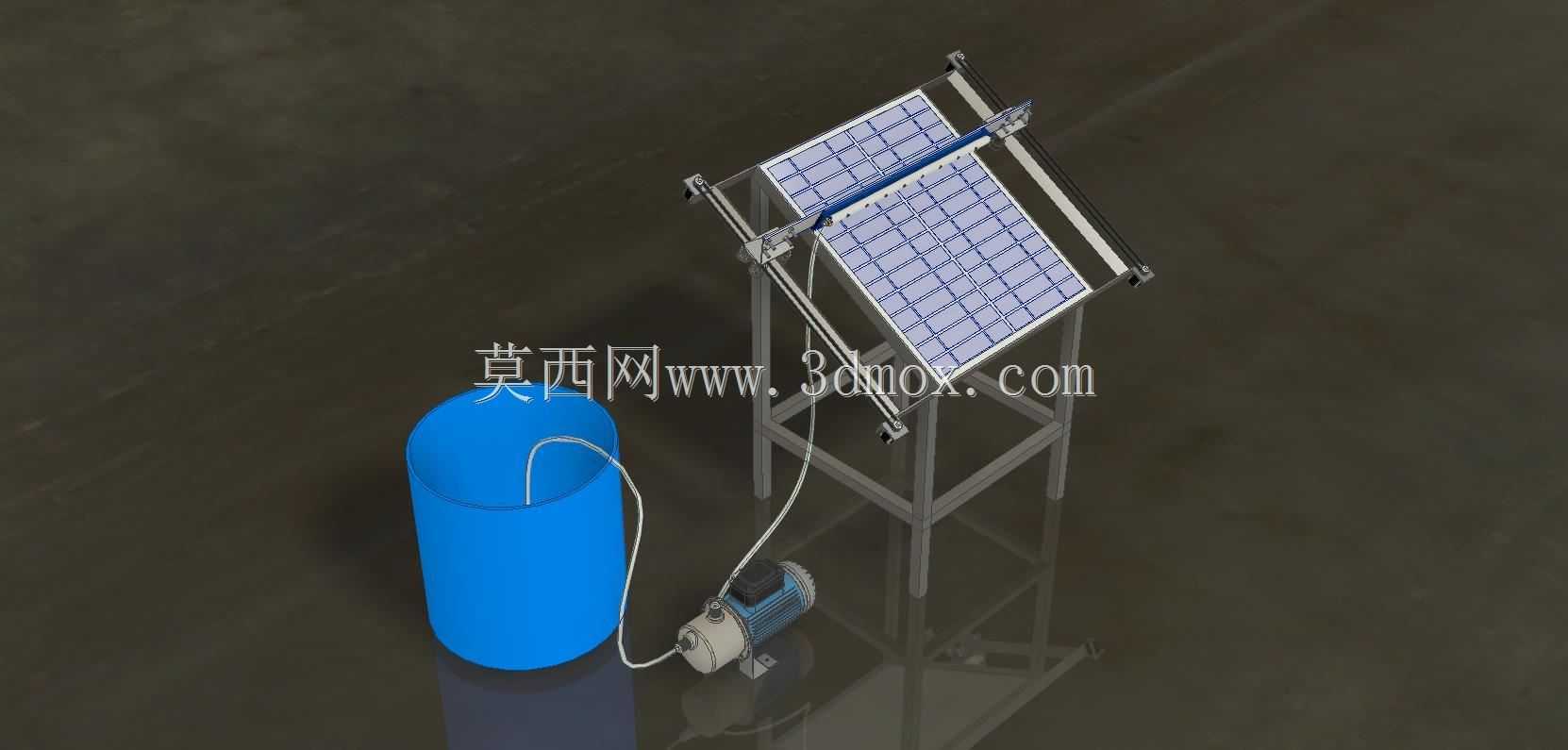

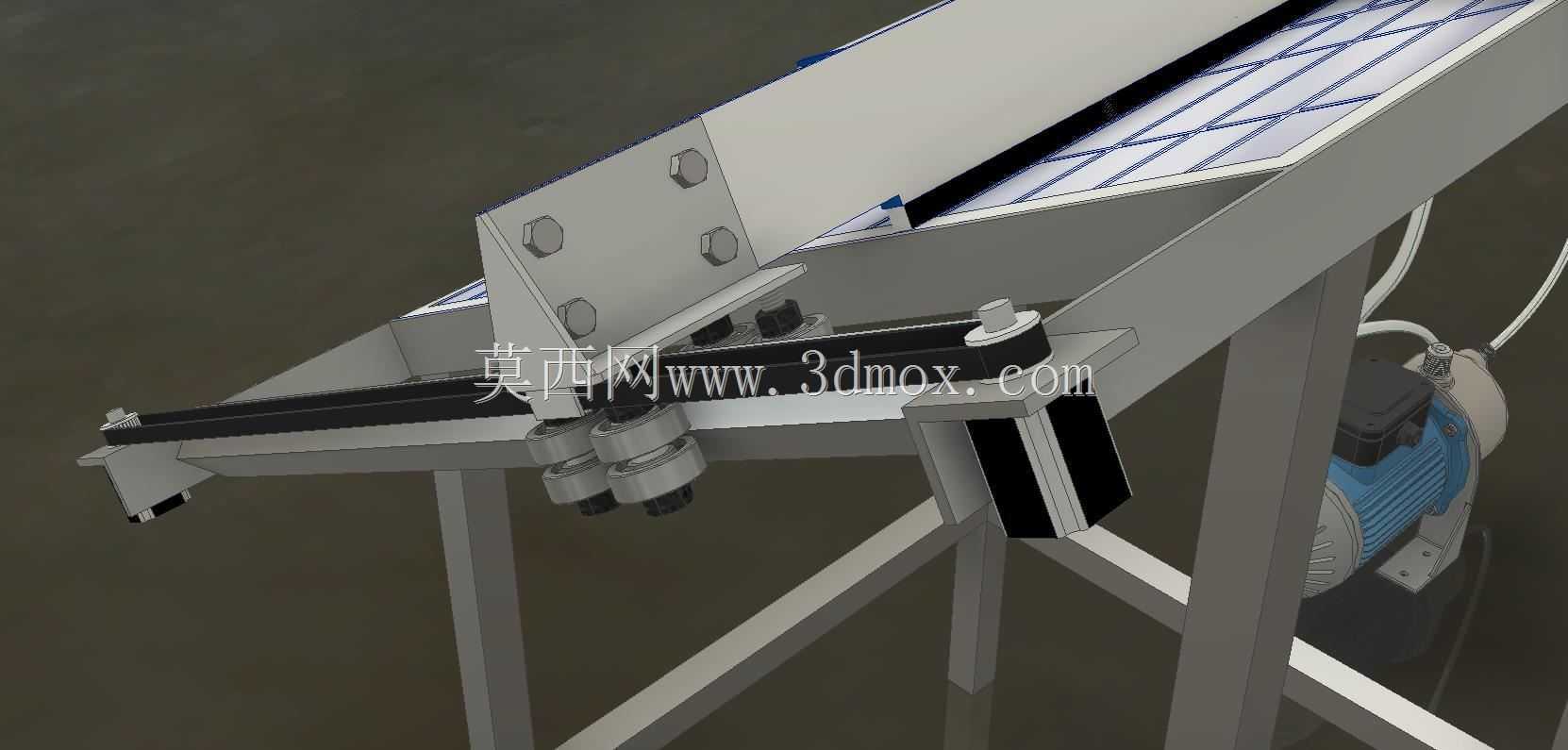

　　从结构布局来看，整套装置分为三个核心模块：横跨在光伏板边框上的龙门行走架、沿架体布置的喷淋横管、配套的储液与增压供给单元。龙门架的两侧支腿内侧装有导向滚轮，刚好卡在光伏组件的铝合金边框上，滚轮采用包胶材质，避免行走过程中刮伤边框阳极氧化层，架体的跨距尺寸完全匹配常规60片、72片晶硅组件的宽度，支腿高度预留了30毫米的调节余量，能够适配不同厚度的光伏板安装场景，不会出现卡滞或者架体剐蹭光伏玻璃表面的问题。行走驱动采用低速直流电机搭配同步带传动，行走速度控制在0.2m/s，确保喷淋覆盖的均匀性，不会出现局部漏洗或者重复冲刷浪费清洁液的情况。

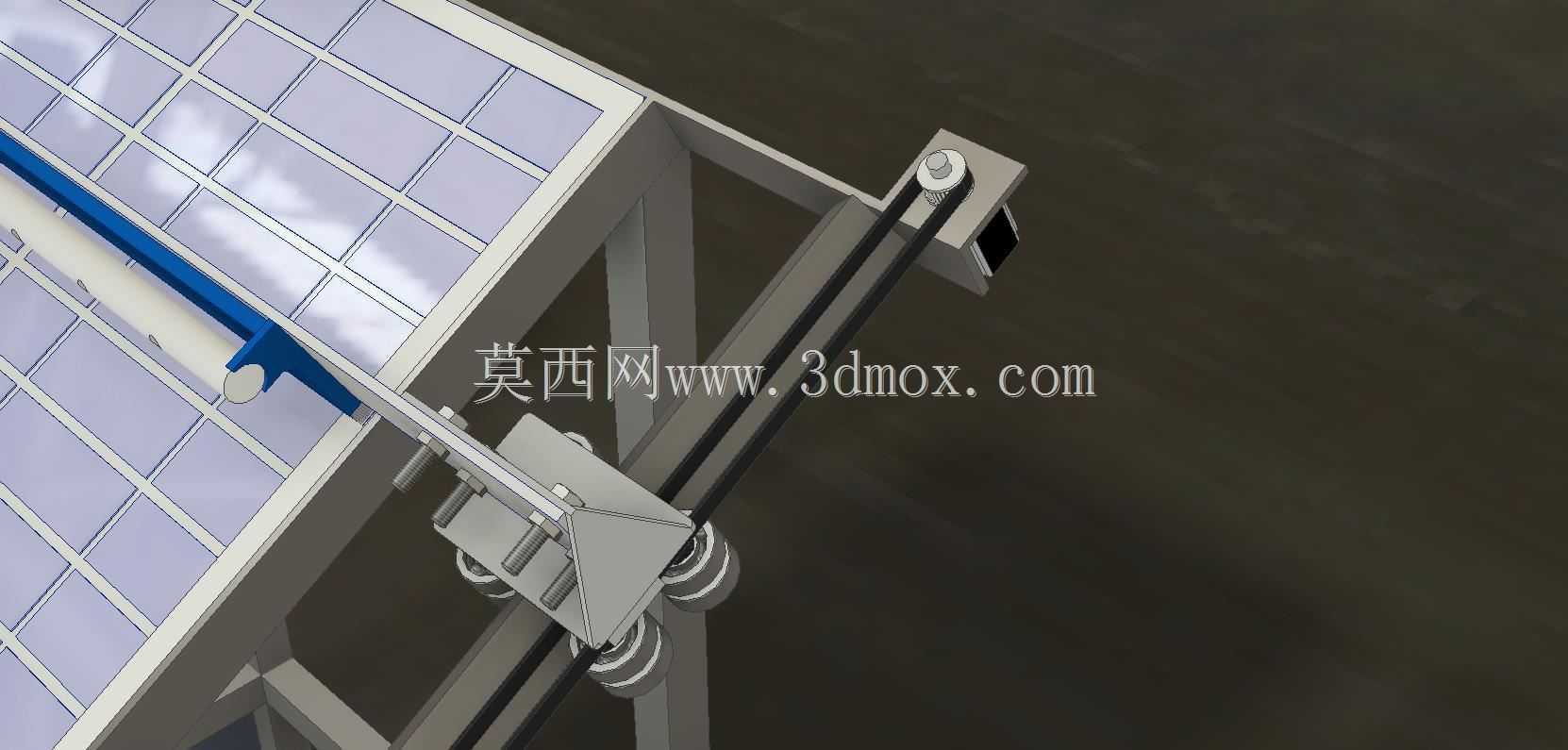

　　喷淋横管上均匀布置了扇形雾化喷嘴，喷嘴的喷射角度经过反复调整，刚好覆盖单块光伏板的整个幅面，喷出的清洁液呈扇形雾状均匀落在玻璃表面，不会因为压力过大冲损光伏板表面的减反膜，也不会因为压力过小导致积灰冲刷不彻底。横管通过快拆卡箍固定在龙门架的横梁上，后期如果出现喷嘴堵塞可以直接拆下横管清理，不需要拆解整个架体，运维便利性很高。

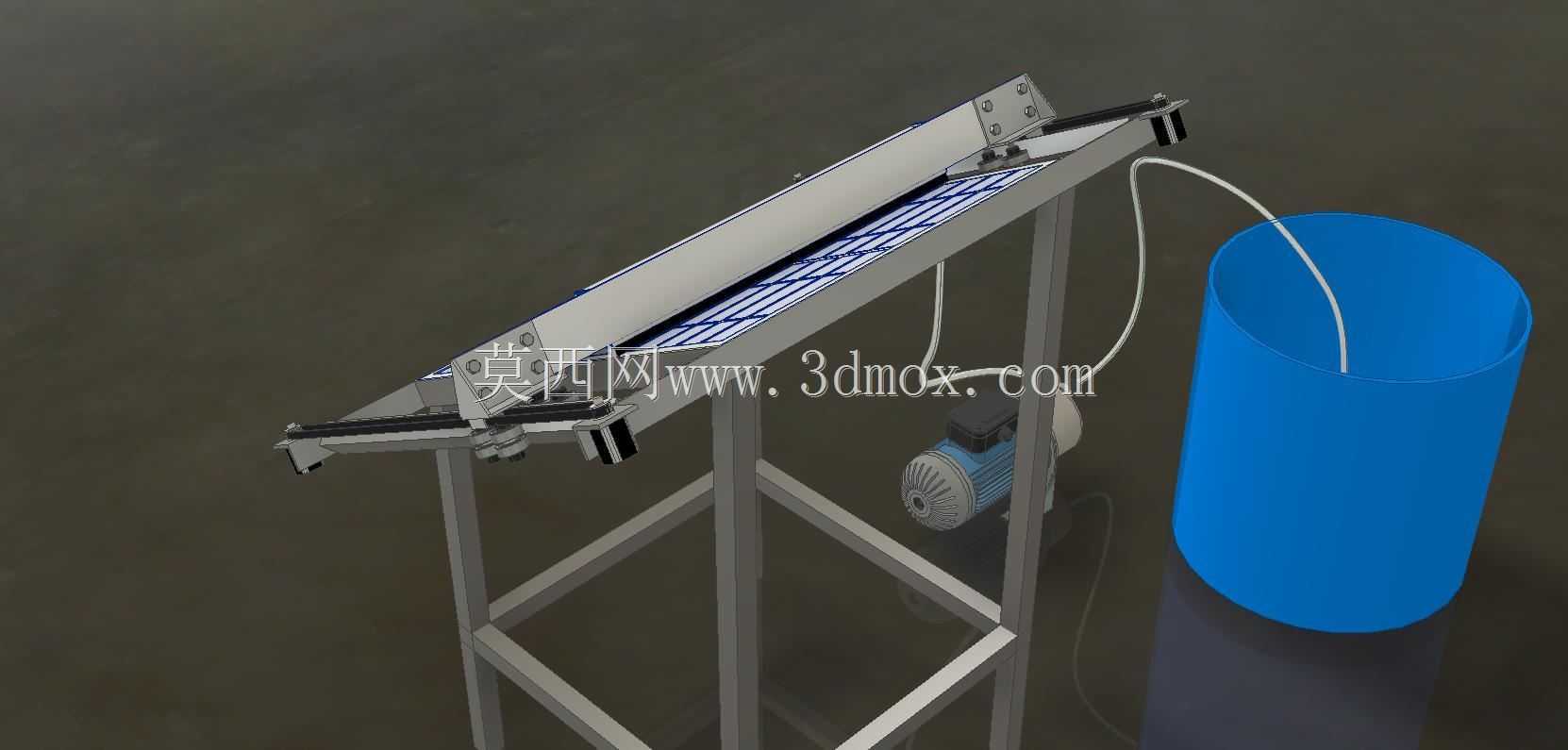

　　配套的储液单元采用立式圆柱储液桶，桶体底部设置有排污口，日常可以沉淀清洁液中的杂质，避免杂质进入管路堵塞喷嘴。增压泵采用隔膜式结构，能够提供稳定的0.3MPa输出压力，泵体和储液桶之间通过柔性软管连接，泵体底部装有减震脚垫，运行时的震动不会传递到光伏架体上，避免长期震动导致光伏板固定螺栓松动。连接管路采用耐候PVC软管，能够适应-20℃到60℃的户外环境温度，不会因为夏季暴晒出现管路老化开裂，也不会因为冬季低温出现管路脆断的问题。

　　设计过程中重点考虑了装置的安装边界：整套装置不需要对原有光伏支架做打孔、焊接等破坏性改造，只需要将龙门架卡在光伏板边框上，调整好导向滚轮的预紧力就可以完成安装，单套装置的安装时间不超过15分钟，非常适合已投运光伏电站的后期加装。架体整体采用铝合金型材拼接，整体重量控制在8kg以内，不会给光伏支架增加额外的承重负担，铝合金表面做了阳极氧化处理，户外长期使用不会出现锈蚀问题。供电部分可以直接从光伏组件的输出端取电，不需要额外铺设供电线路，进一步降低了加装的改造成本。

　　实际作业过程中，装置沿着光伏板的长度方向匀速行走，喷淋横管持续喷出配比好的清洁液，将板表面积灰、污渍浸润后冲刷到光伏板下缘排出，单次行走就可以完成单排光伏板的清洁作业，相比人工清洁效率提升6倍以上，而且清洁过程中不需要人员上到光伏板面，完全规避了高空作业的安全风险。针对不同区域的积灰情况，还可以通过调整增压泵的输出压力来改变喷淋冲击力，沙尘较重的区域可以适当调高压力，普通浮尘区域调低压力即可，能够适配不同场景的清洁需求。

　　结构细节上，导向滚轮的侧边装有防尘挡圈，能够避免沙尘进入滚轮轴承导致卡滞，延长滚轮的使用寿命；所有的紧固件都采用304不锈钢材质，户外长期使用不会出现锈死的情况，后期维护拆卸方便；储液桶的顶部装有加液口和滤网，加注清洁液时可以过滤掉大颗粒杂质，从源头减少喷嘴堵塞的概率。整套结构没有复杂的传动部件，故障点非常少，日常运维只需要定期清理喷嘴、检查管路密封性即可，运维成本极低，非常适合大面积光伏电站的批量部署使用。
