适配NEMA34安装规格的齿轮减速装置

　　在自动化产线传动、小型数控设备进给、包装机械动力分配这类需要匹配步进或伺服电机输出特性的场景里，适配NEMA34安装规格的齿轮减速装置是非常常见的动力匹配部件，核心作用是把电机输出的高转速低扭矩动力，通过齿轮组的啮合传动转换为低转速高扭矩的输出，同时优化传动系统的惯量匹配，避免电机直接驱动负载时出现的丢步、过载、响应滞后等问题。

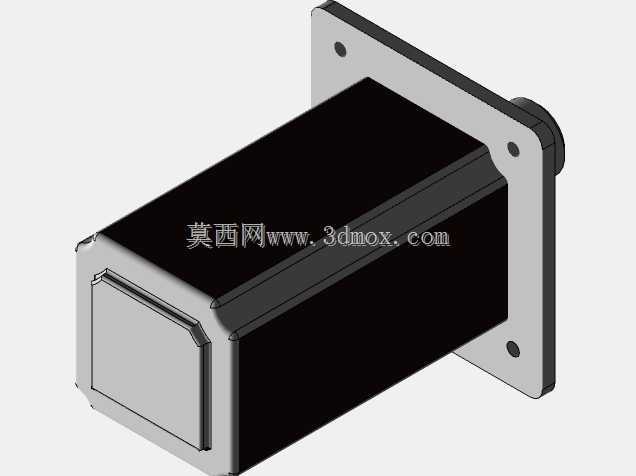

　　从实际使用的角度看，这类减速装置的安装边界完全遵循NEMA34电机的通用安装规范，安装法兰的孔位间距、止口尺寸、输出轴的配合公差都和标准NEMA34规格电机完全适配，不需要额外做转接法兰或者定制安装座，现场装配的时候可以直接和对应规格的步进电机、伺服电机完成对接，能大幅减少设备组装阶段的适配工作量，也能降低非标转接带来的装配同轴度误差，避免长期运行时因为同轴度偏差导致的齿轮偏磨、轴承异响、输出轴断裂等故障。

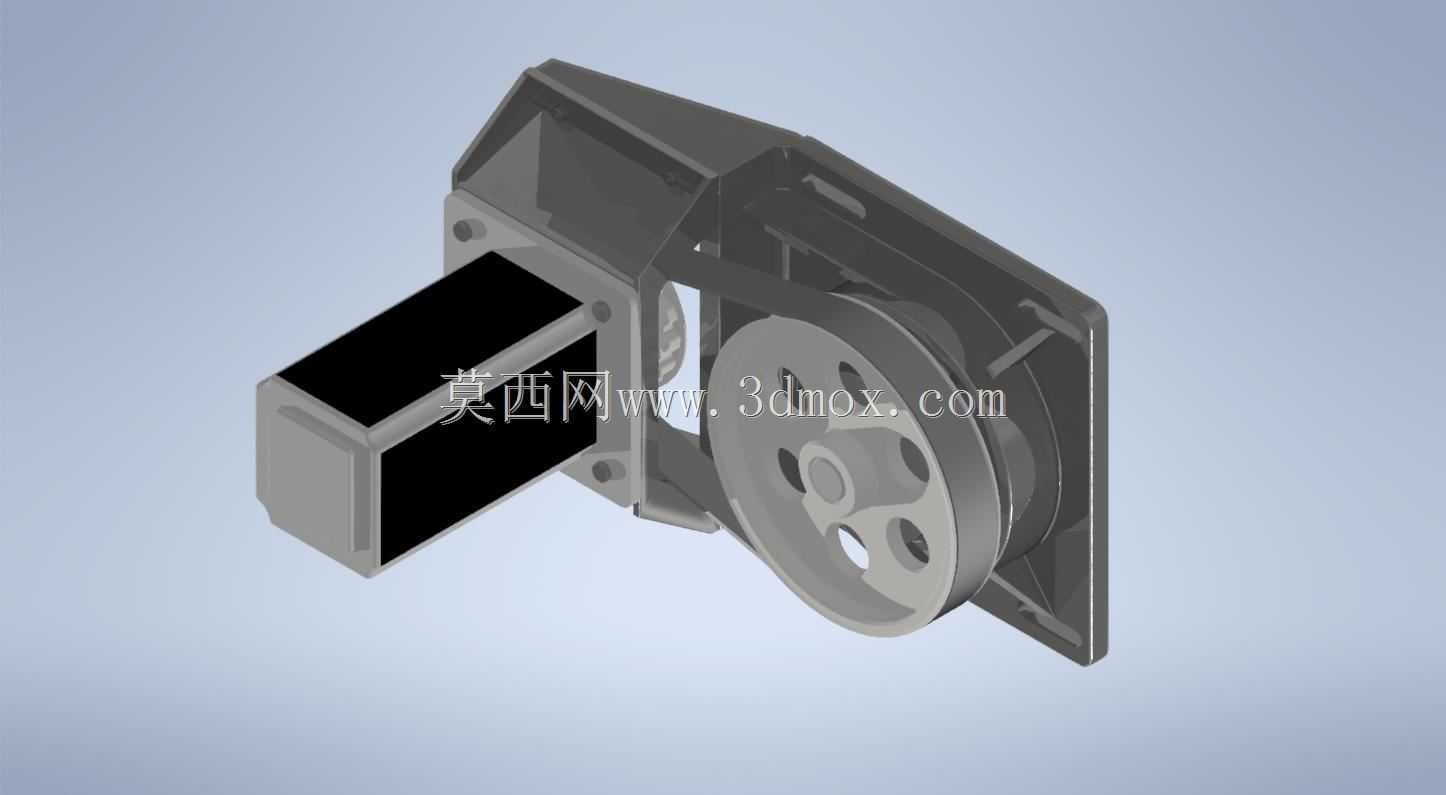

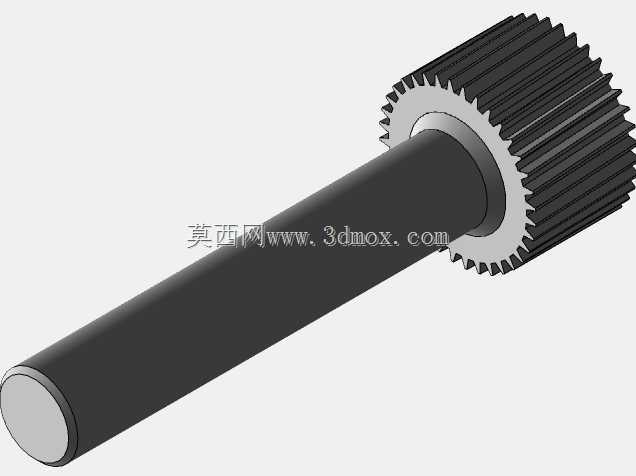

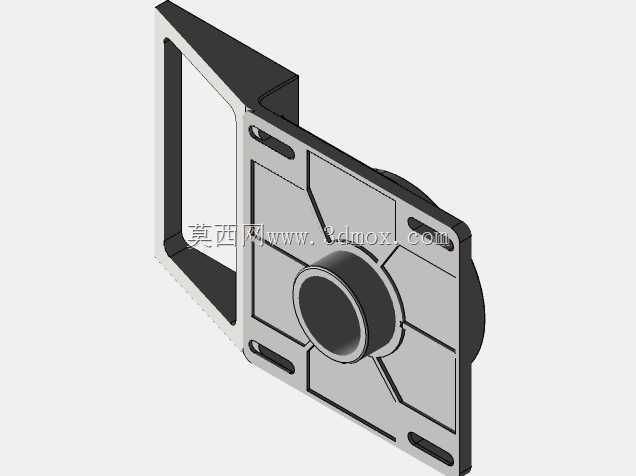

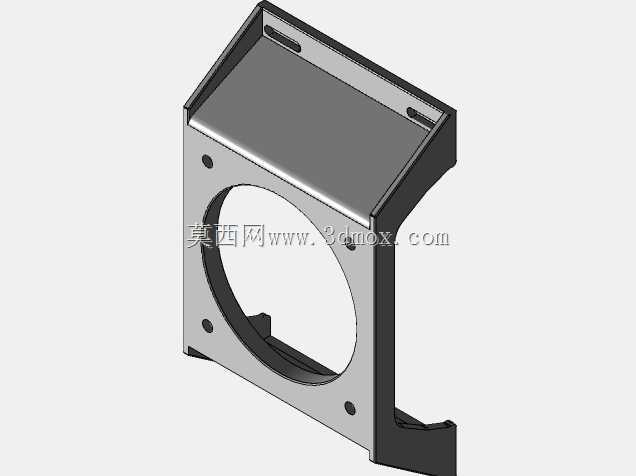

　　设计层面上，这套减速装置采用平行轴齿轮传动结构，齿轮组的排布充分考虑了箱体内部的空间利用率，输入轴直接对接电机输出轴，通过多级齿轮的齿数比匹配实现设定的减速比，箱体采用一体式的安装背板结构，除了对接电机的安装面之外，背板上预留的多个安装孔位可以直接把整个减速组件固定在设备的安装立板或者型材框架上，不需要额外设计固定支架。齿轮的选型上兼顾了传动强度和运行噪音，齿形经过参数优化，啮合重合度更高，运行过程中齿轮的冲击载荷更小，既能满足中低速大扭矩输出的强度要求，也能降低设备运行时的传动噪音，适合用在对运行噪音有一定要求的桌面级自动化设备、小型加工设备上。

　　从功能特性来看，这套减速装置的输出端采用带孔位的轮式输出结构，不是常规的轴键连接输出，这种设计更适合直接同步带轮、转盘、连杆机构等负载，负载可以直接通过螺栓固定在输出轮的安装孔上，省去了输出轴和负载之间的联轴器、键连接等传动环节，能进一步缩小整个动力单元的轴向安装尺寸，对于安装空间紧凑的设备来说非常友好。箱体的结构设计也充分考虑了日常维护的便利性，箱体的拼接面采用精准的止口定位，装配时不需要反复调整齿轮啮合间隙，后期如果需要检查齿轮磨损情况、补充润滑脂，拆开箱体盖板就能直接接触到内部的齿轮传动组件，不需要把整个减速装置从设备上完全拆卸下来，能减少设备维护的停机时间。

　　在实际选型适配的时候，需要注意这套减速装置的输出负载方向是垂直于安装背板的，安装时要保证输出轮的受力方向和齿轮的承载方向匹配，避免出现过大的径向载荷直接作用在输出轴承上，影响轴承和齿轮的使用寿命。另外因为是齿轮啮合传动，安装时要保证电机轴和减速装置输入轴的同轴度，虽然NEMA34的标准安装止口能保证基本的同轴度，但如果是用在频繁正反转、冲击载荷较大的场景，装配时还是要通过百分表打表确认电机轴的径向跳动量，避免过大的同轴度误差导致齿轮在正反转切换时出现过大的冲击，缩短齿轮的使用寿命。

　　这套减速装置的整体结构非常紧凑，和NEMA34电机组装之后，整个动力单元的外形尺寸规整，没有突出的冗余结构，非常适合集成在小型自动化设备的内部框架里，不会和设备内部的走线、其他运动部件产生干涉。在传动效率方面，平行轴齿轮传动的结构本身传动效率较高，动力传输过程中的损耗较小，能充分发挥配套电机的动力输出能力，不会因为减速装置的效率损耗导致电机需要选更大的功率规格，能帮助设备厂商控制整体的硬件成本。另外齿轮组的润滑采用脂润滑方式，不需要额外设计油路或者油位观察结构，日常使用过程中不需要频繁更换润滑油，维护成本更低，适合批量应用在标准化的自动化设备产品上。
