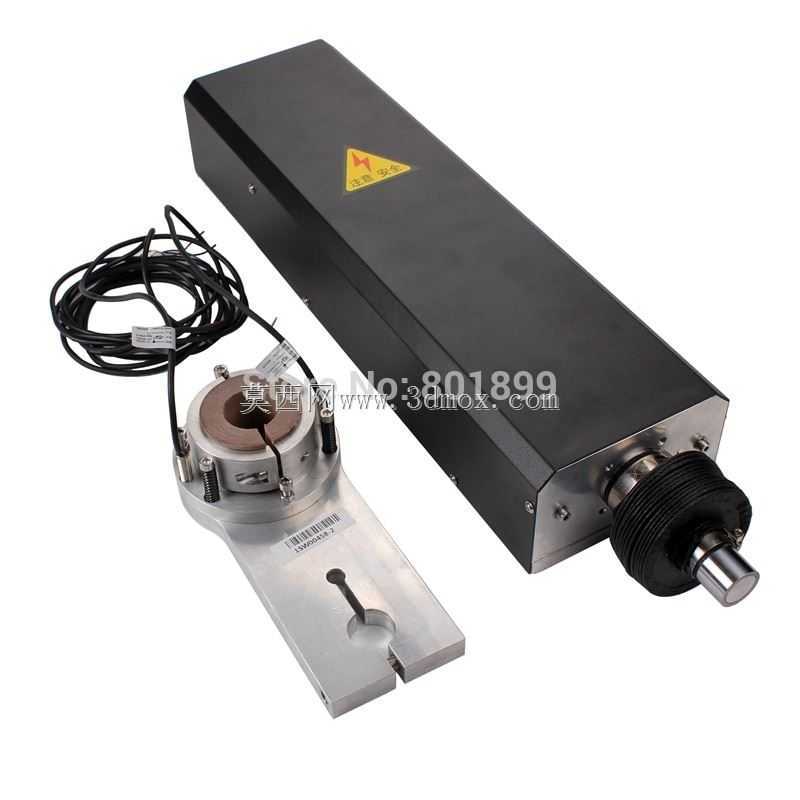

在金属热切割加工的生产场景里,等离子炬是整套等离子切割系统里直接执行切割作业的核心终端部件,这套200毫米行程的等离子炬结构,主要适配中厚板金属材料的自动化切割工位,不管是数控龙门切割机的配套安装,还是专机切割工位的定制搭载,都能满足常规碳钢、不锈钢、铝合金等材料的切割作业需求,其200毫米的有效升降行程,能够覆盖从薄板到200mm以内厚度金属材料的切割高度调节需求,同时也能适配切割过程中板材起伏、工装高度差带来的位置补偿需求。

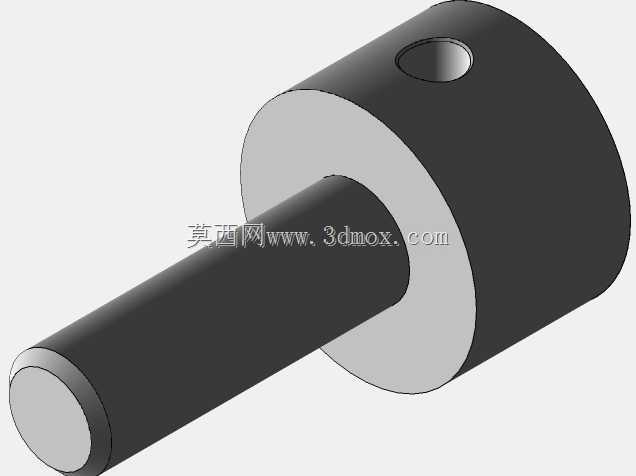

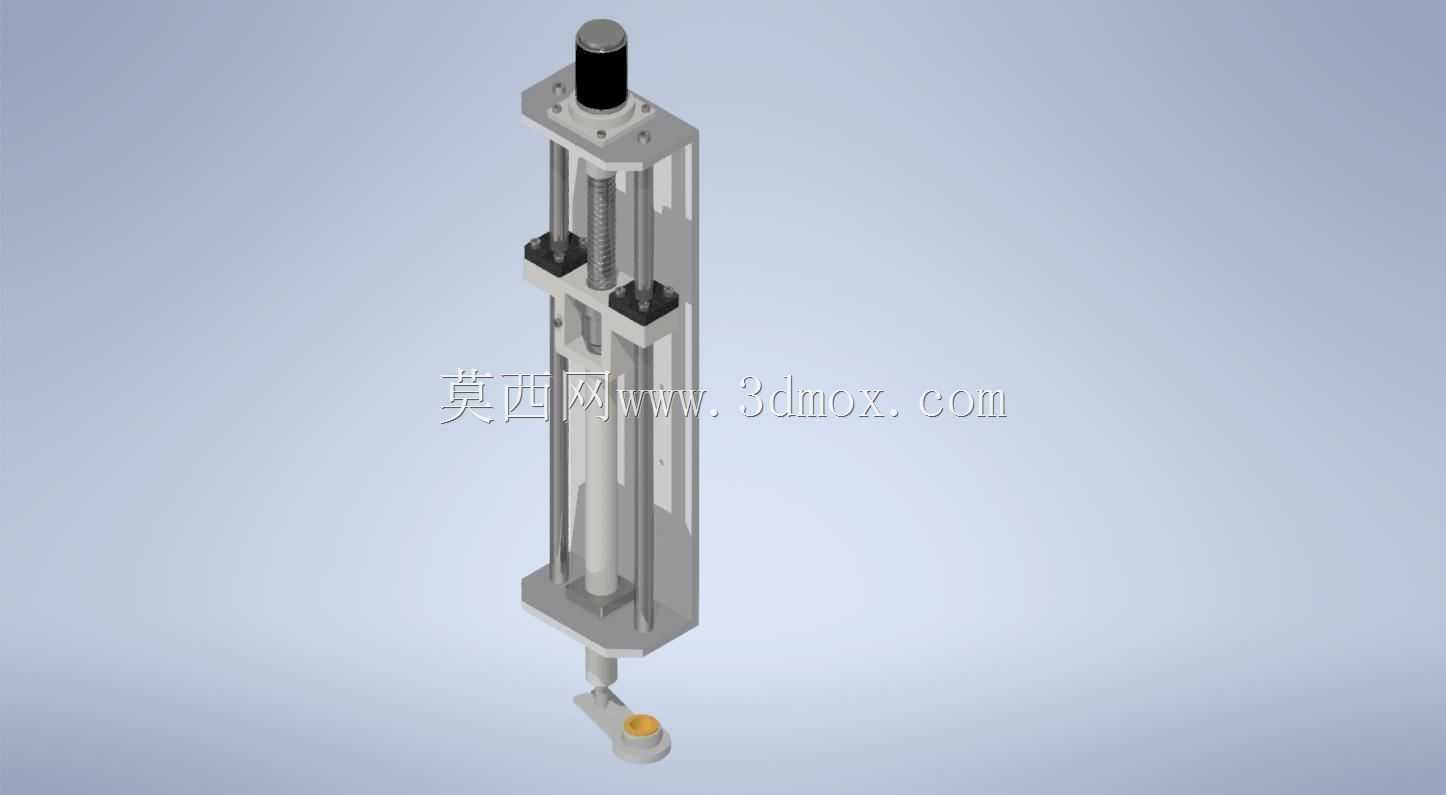

从实际功能逻辑来看,这套炬体的结构设计首先考虑了切割作业中的升降导向稳定性,整体采用双导杆配合线性传动的布局,避免单杆支撑带来的炬头偏摆问题——要知道等离子切割过程中,炬嘴和待切割板材的距离直接影响电弧稳定性、切割面粗糙度以及割嘴使用寿命,哪怕0.5mm的位置偏差,都可能导致切割挂渣、电弧偏移甚至烧损割嘴的问题。设计过程中特意将驱动丝杆布置在两根平行导杆的中心位置,让升降驱动力的作用线和炬体重心完全重合,减少升降过程中的侧向力矩,即使在高速抬枪、快速落枪的动作下,炬头的径向跳动量也能控制在0.1mm以内,完全满足等离子切割的位置精度要求。

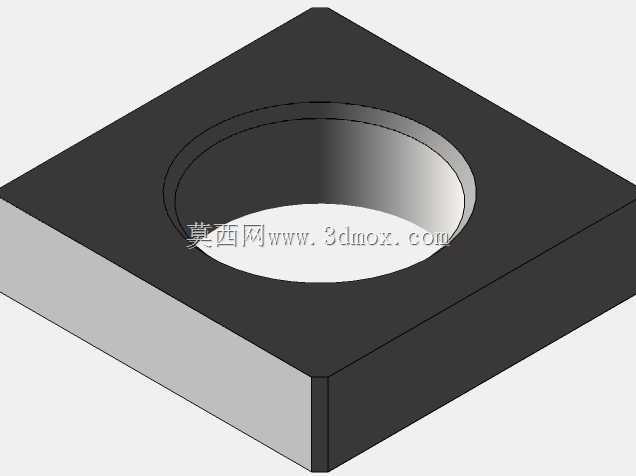

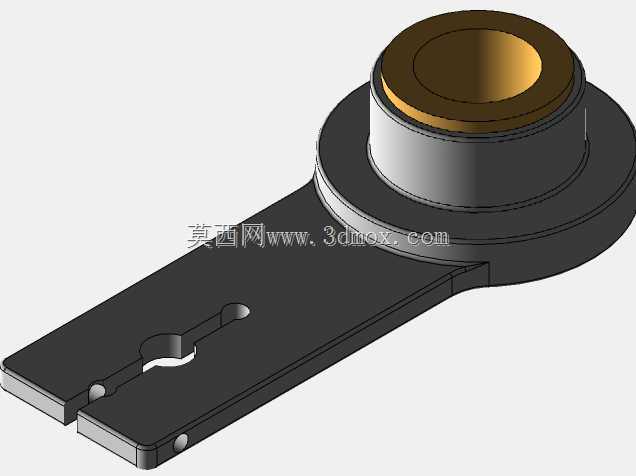

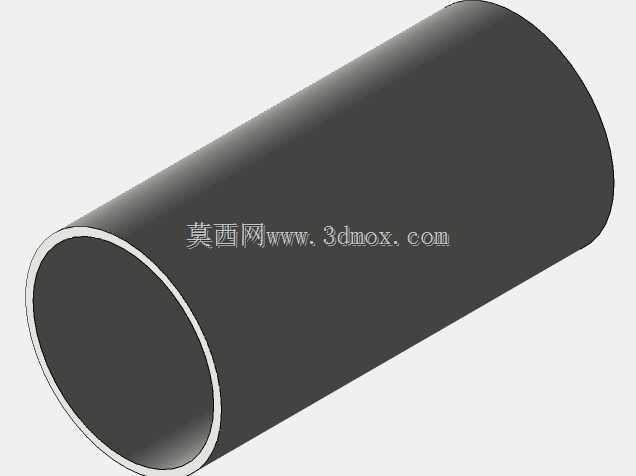

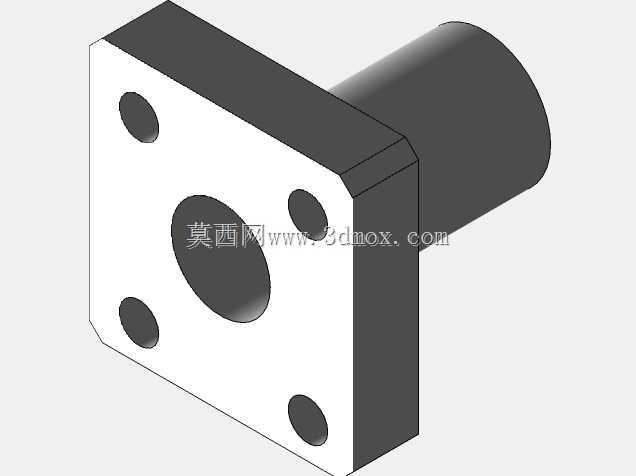

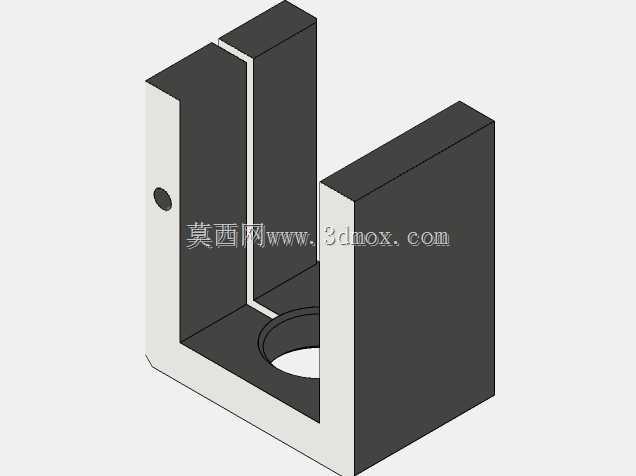

在安装边界的考量上,这套炬体的顶部安装法兰采用标准化的孔位布局,能够直接适配市面上多数数控切割机的升降安装座,不需要额外做转接板加工,法兰端面的定位止口设计,能保证炬体安装后和设备Z轴的同轴度,减少现场安装调试的校准工作量。底部的炬头夹持部位采用快拆式锁紧结构,更换不同功率规格的等离子割炬本体时,只需要松开锁紧螺钉就能完成拆装,不需要重新调整整个升降体的位置,能有效减少设备维护的停机时间。

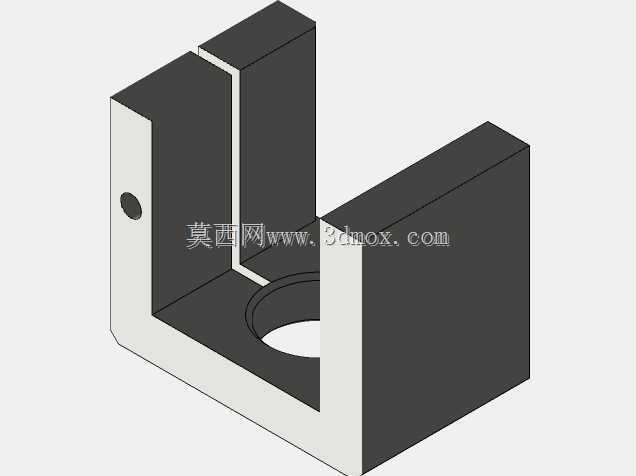

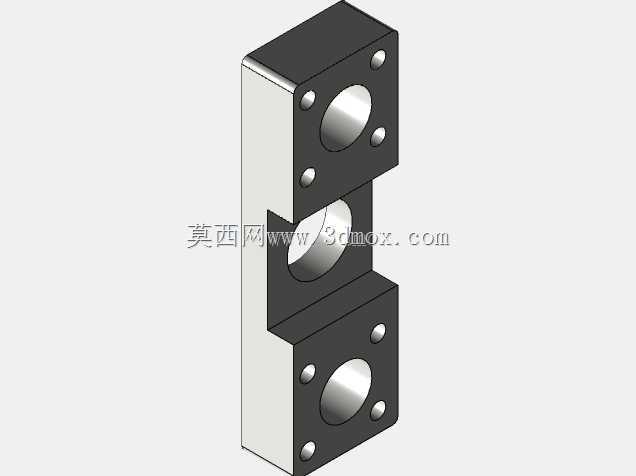

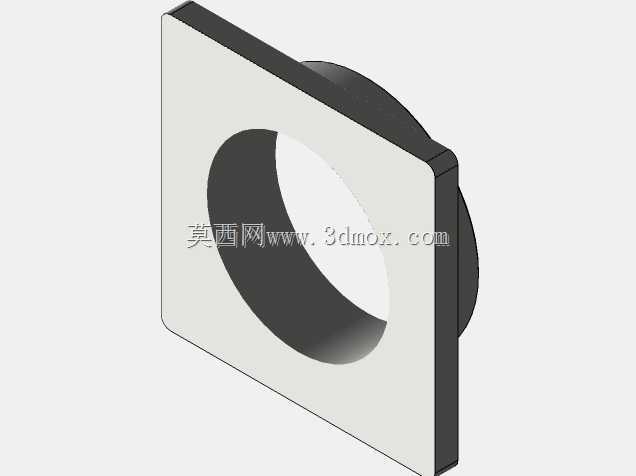

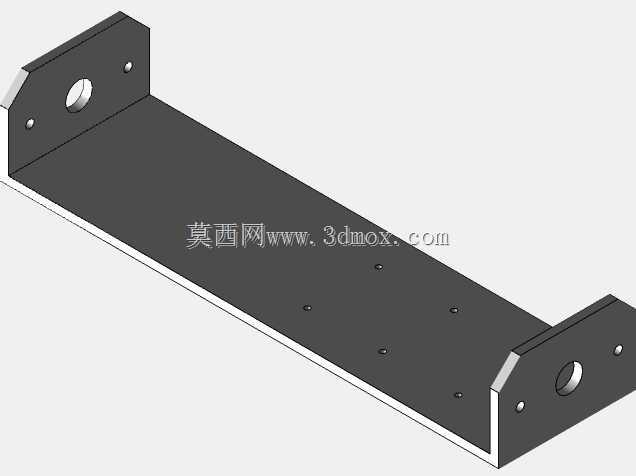

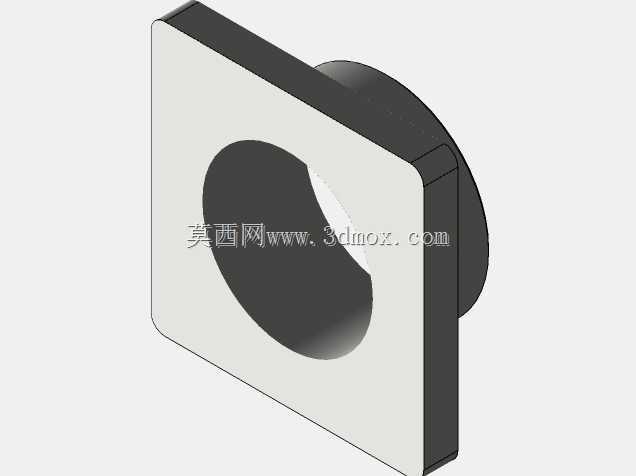

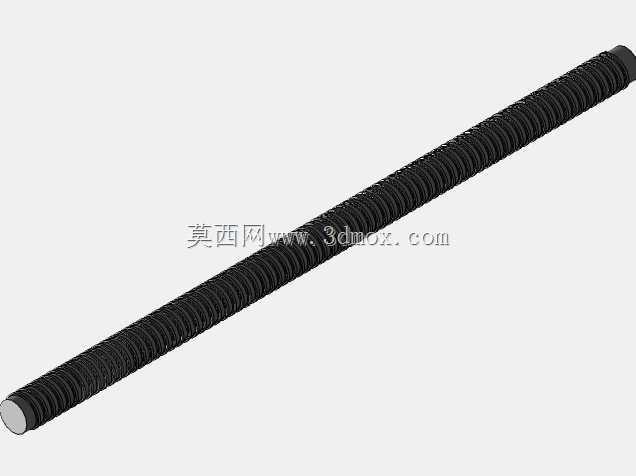

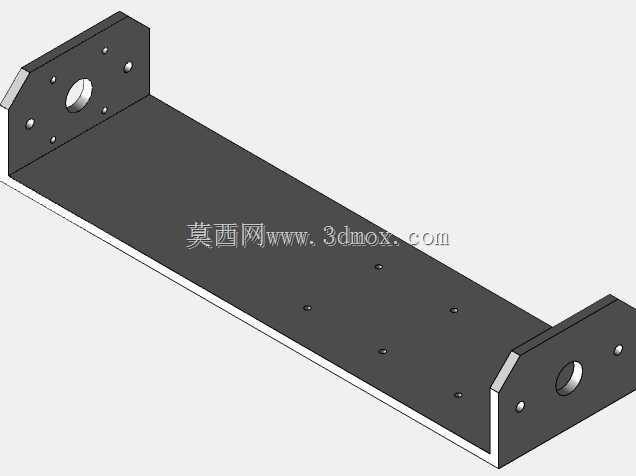

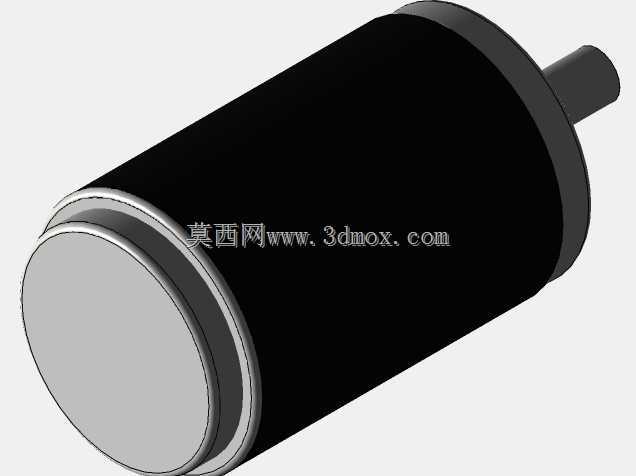

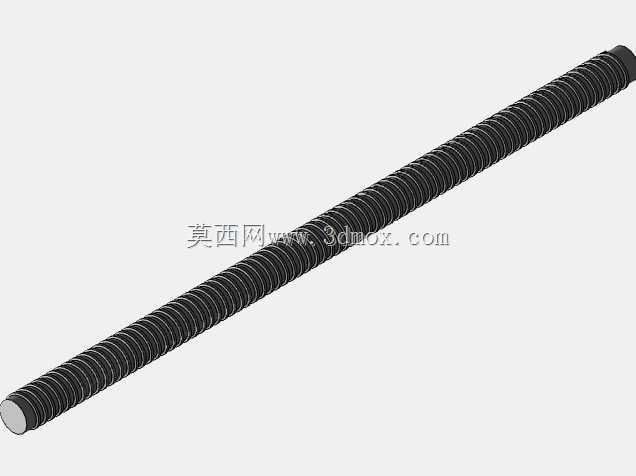

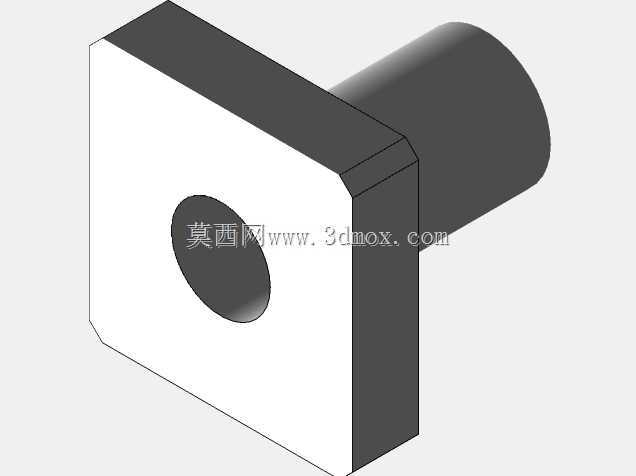

结构细节上,导杆的支撑端采用了双轴承固定的设计,上下支撑座的轴承孔做了同轴度精加工,避免导杆运行过程中出现卡滞、爬行的问题;传动丝杆选用的是轧制滚珠丝杆,传动效率高,反向间隙小,配合顶部的驱动电机安装位,既可以适配伺服电机做闭环高度控制,也能安装步进电机满足低成本设备的配套需求,电机安装座的止口设计也兼容40、60系列伺服电机的安装尺寸,覆盖不同自动化程度的设备选型需求。侧面的走线槽预留位置,能够把等离子割炬的气管、电缆、高频引弧线都规整布置在炬体侧面,避免升降过程中管线拉扯、磨损,也能减少高频信号对设备其他传感器的干扰,这一点在实际车间应用里非常重要——很多现场切割故障都是因为管线布置不合理,导致引弧高频干扰设备的限位信号、高度传感器信号,进而引发撞枪、切割中断的问题。
从作业适配性来说,200毫米的升降行程除了满足不同厚度板材的切割高度调节,还能满足切割初始定位、穿孔抬枪、切割结束抬枪的全流程动作需求:比如切割厚板穿孔时,需要将割炬抬升到安全高度再进行穿孔,避免穿孔飞溅的金属熔渣烧损割嘴,穿孔完成后再下降到切割高度,这个过程的行程需求通常在100毫米以内,剩余的行程余量可以适配不同高度的工装夹具、以及板材变形带来的高度差,不需要额外调整设备的整体安装高度。底部的万向调节头设计,还能小范围调整割炬的垂直角度,补偿安装过程中带来的角度偏差,保证割炬始终和待切割板材表面垂直,避免切割面出现斜度、割缝宽度不一致的问题。

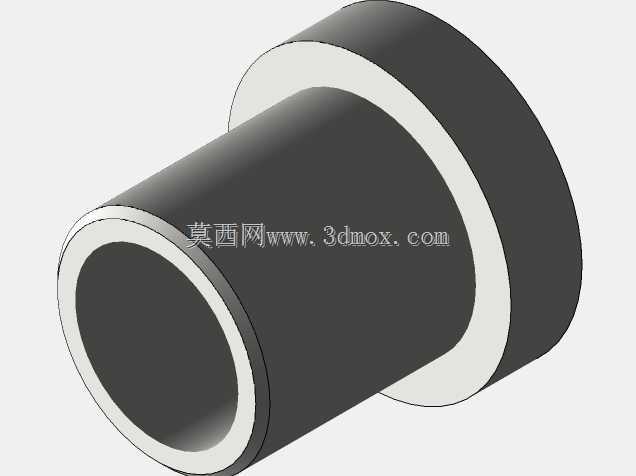

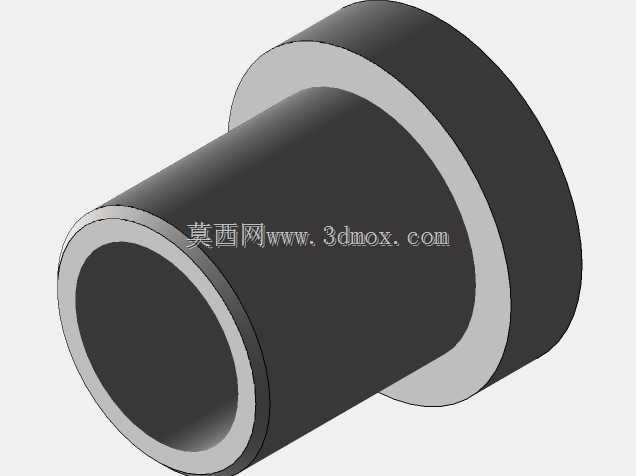

在结构刚性的平衡上,设计时没有一味追求厚重的结构件,而是通过合理的筋板布置、截面形状优化,在保证整体结构刚性的前提下控制整体重量,这样升降驱动的负载更小,动态响应速度更快,在高速切割的跟随动作中不会出现滞后。主体承力结构采用铝合金型材加工,表面做硬质阳极氧化处理,既能减轻重量,又能提升表面耐磨性能,避免车间内的金属粉尘、切割飞溅磨损导向面,延长设备的维护周期。导杆表面采用镀铬处理,硬度高、防锈性能好,配合自润滑导向套,不需要频繁加注润滑脂就能长期稳定运行,适合金属加工车间多粉尘、高温度的恶劣作业环境。
另外,这套结构的设计也考虑了易损件的更换便利性,导向套、锁紧件这些容易磨损的部件都采用标准化的外购件,不需要定制特殊配件,车间维护时可以直接采购标准件更换,降低后期的运维成本。整体的装配逻辑也采用模块化设计,顶部驱动组件、中间导向组件、底部夹持组件都可以独立拆分,检修时不需要将整个炬体从设备上拆下,就能完成局部部件的更换,进一步减少停机维护的时间。
