上银HGW20CA法兰型线性导轨滑块结构

　　做非标设备结构设计快十年，线性导轨滑块是选型表里出现频率最高的传动导向件之一，这次拆解的HGW20CA法兰型滑块，是上银HG系列里适配中等负载工况的常用规格，在3C组装设备、木工开料机、小型注塑机取件机械手、光伏组件传输线这类场景里几乎是标配。很多刚入行的工程师选导轨滑块时容易只看额定动负载，忽略安装边界和实际受力方向，这个法兰型滑块的设计本身就是为了解决安装空间受限、侧向负载占比高的场景痛点——和四方型滑块比，法兰款的安装孔位分布在滑块本体两侧的凸缘上，不需要在安装基座上加工沉头避让孔，直接从下往上穿螺栓就能锁固，对于铝型材搭建的轻型设备机架来说，能省掉不少基座加工的工序，装配效率提升很明显。从结构细节来看，

　　这个滑块的本体采用铬钼合金钢淬火加工，滚道面和钢珠接触的区域做了精密磨削，粗糙度控制在Ra0.4以内，保证滚动摩擦时的顺畅度，同时降低长期运行的磨损量。两端的绿色端盖是带储油槽的工程塑料件，内部嵌有防尘刮油片，既能阻挡加工产生的切屑、粉尘进入滚道内部，又能在每次注油时把润滑脂均匀导流到每一列钢珠的循环路径里，日常维护只需要定期通过滑块侧面的油嘴注入锂基润滑脂即可，不需要拆解滑块。端盖外侧的红色密封端板是额外的双层防尘结构，针对木工、石材加工这类粉尘浓度高的工况，能有效阻挡粒径0.1mm以上的硬质颗粒进入滚道，避免钢珠和滚道出现点蚀损伤。从安装尺寸边界来说，HGW20CA适配的是宽度20mm的线性导轨，滑块总宽度60mm，总长度77.4mm，安装孔的横向孔距是38mm，纵向孔距是50mm，法兰面上的安装孔是M6的通孔，锁固时推荐的拧紧扭矩是8.8N·m，避免扭矩过大导致滑块本体变形，影响运行顺畅度。滑块的总高度是30mm，导轨安装面到滑块顶面的高度公差控制在±0.1mm以内，多滑块拼接使用时，不需要额外做高度配磨就能保证负载平台的平面度，对于长行程传输设备来说，能大幅降低装配调校的工作量。从功能特性来说，这个型号的滑块属于四列钢珠圆弧接触设计，能同时承受径向负载、反径向负载和双向侧向负载，额定动负载在17.7kN左右，额定静负载在26.6kN左右，在单根导轨搭配两个滑块的布置下，能承受一定的倾覆力矩，适合悬臂式机械手的移动轴、

　　小型检测设备的平移平台这类存在偏载的场景。很多工程师做设计时容易忽略滑块的预压等级选择，这个规格的滑块有普通间隙、轻预压、中预压三个等级可选，普通间隙适合传输类对精度要求不高的场景，运行阻力小，适合高速长行程移动；轻预压适合点胶机、焊锡机这类有一定定位精度要求的组装设备，能消除滚道间隙，提升刚性；中预压则适合加工中心的进给轴、磨床的移动轴这类对刚性和精度要求高的场景，但预压过大会提升运行阻力，缩短使用寿命，选型时需要根据实际工况匹配。另外这个滑块的钢珠循环路径是端盖式回流设计，钢珠从滚道末端进入端盖的回流槽，循环回到滚道起始端，运行时的噪音比老式的插管回流结构低3-5分贝，适合对噪音有要求的实验室设备、医疗检测设备场景。在实际装配时需要注意，滑块不要随意从导轨上抽出来，一旦钢珠从滚道里脱落，再装回去很容易出现钢珠排列错位，导致运行卡顿、精度下降，如果需要拆卸滑块，要先把配套的假轨对准导轨端面，再把滑块滑到假轨上，避免钢珠脱落。导轨安装时要保证安装基面的直线度在0.02mm/1000mm以内，两个导轨安装面的平行度控制在0.03mm以内，否则会导致滑块受力不均，出现运行阻力大、磨损加快的问题。很多小厂做的仿制滑块，问题大多出在滚道的曲率匹配和端盖回流槽的加工精度上，滚道曲率和钢珠不匹配会导致接触应力过大，使用寿命只有正品的三分之一，回流槽加工有台阶的话，钢珠循环时会产生卡顿和异响，运行一段时间就会出现端盖磨损、钢珠脱落的问题。

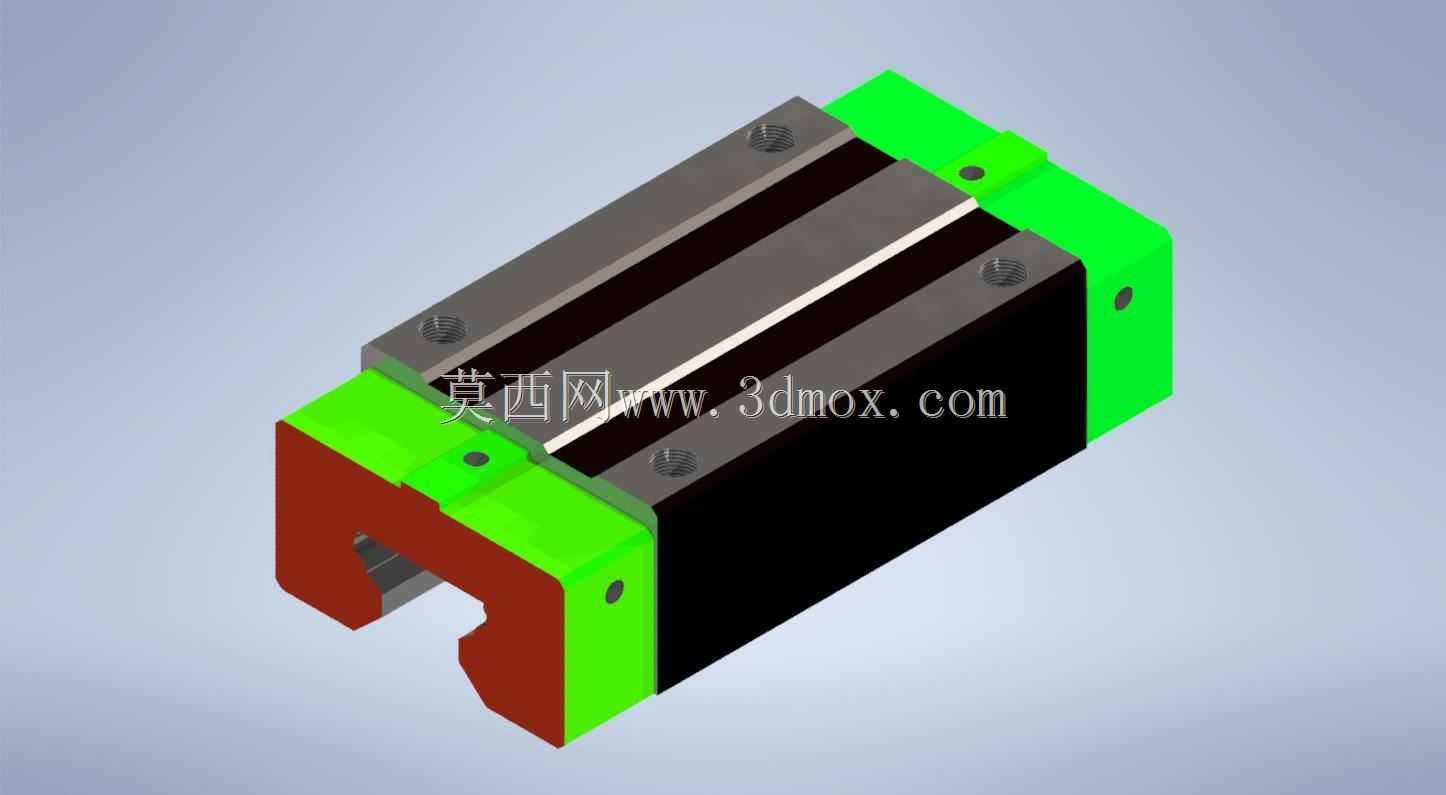

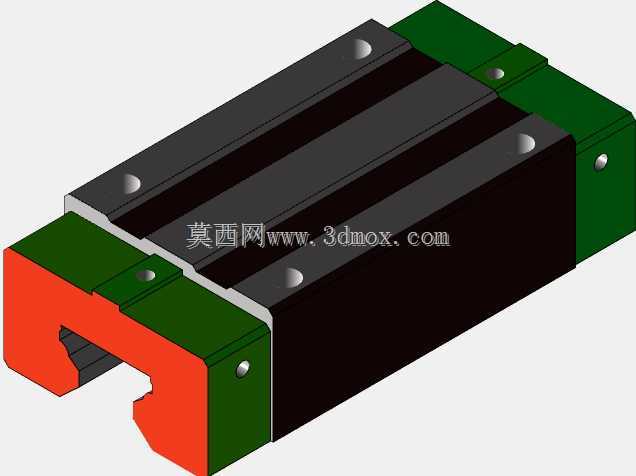

　　这个三维模型把滑块的各个零件都做了拆分建模，包括本体、钢珠、端盖、密封刮片、油嘴、固定螺丝都有独立的建模特征，结构工程师在做设备整体装配时，可以直接调用这个模型，不需要自己从零开始绘制滑块的细节，能节省不少建模时间，同时可以直接在装配体里核对安装孔位、干涉边界，避免设计时出现安装空间预留不足的问题。比如在做设备外罩设计时，可以根据滑块的外形尺寸预留足够的运动避让空间，避免滑块移动时和外罩、拖链产生干涉；在做润滑管路布置时，可以直接根据模型上的油嘴位置确定管路接头的走向，减少现场装配时的改管工作量。对于做设备改造的工程师来说，这个模型也可以直接用来核对现有设备上的滑块替换尺寸，不需要到现场反复测量安装孔距、外形尺寸，就能确认替换件的适配性，提升改造方案的设计效率。
