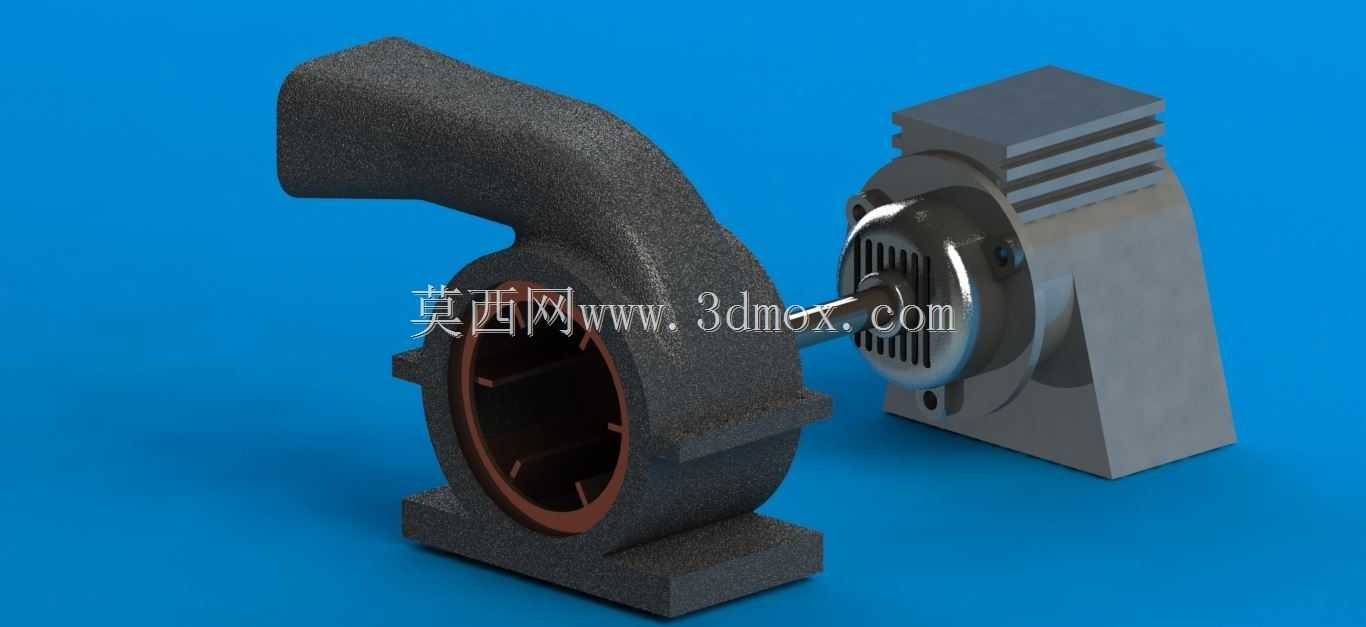

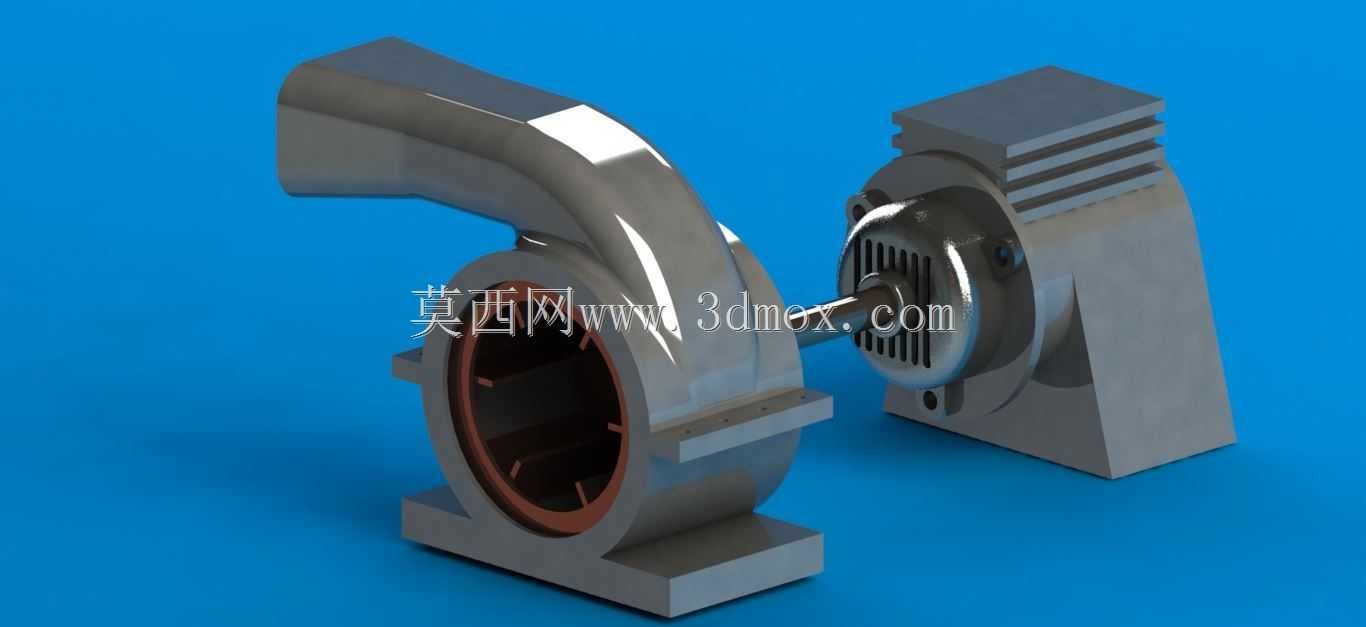

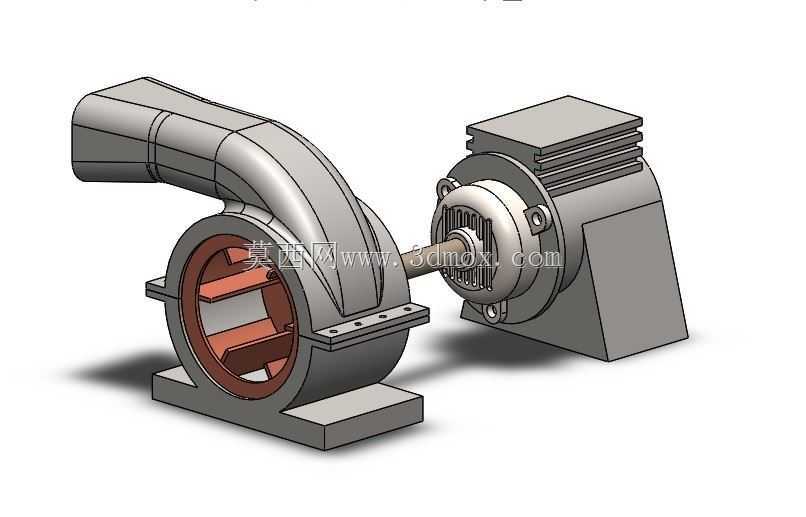

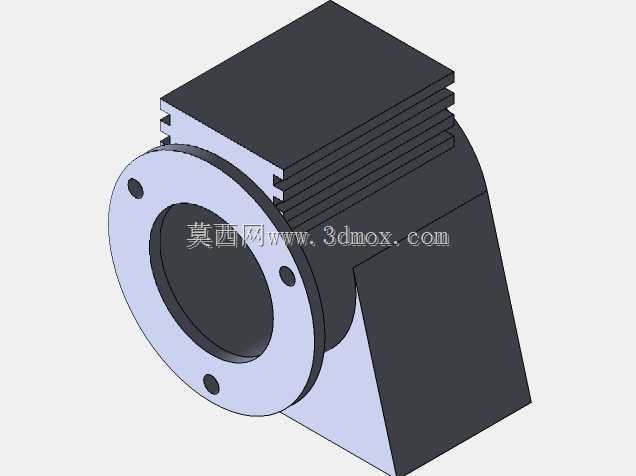

这款直联式离心鼓风机的三维结构,完全围绕工业现场的实际安装与使用需求搭建,没有冗余的装饰性结构,每一处特征都对应实际生产中的功能要求。从应用场景来看,这类风机常配套在小型生产线的通风除尘环节、物料气力输送的送风端、设备散热的强制风路,也可作为小型工业炉窑的助风设备,适配车间内固定工位的气源供给,相比皮带传动的同参数风机,直联结构省去了皮带张紧、护罩安装的额外空间,更适合安装位置局促、维护空间有限的工位。

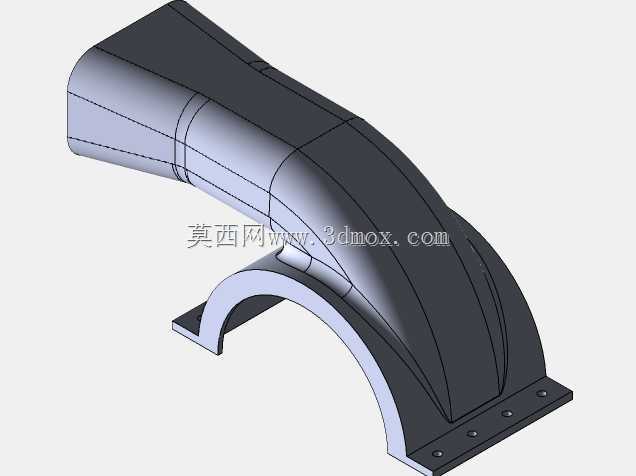

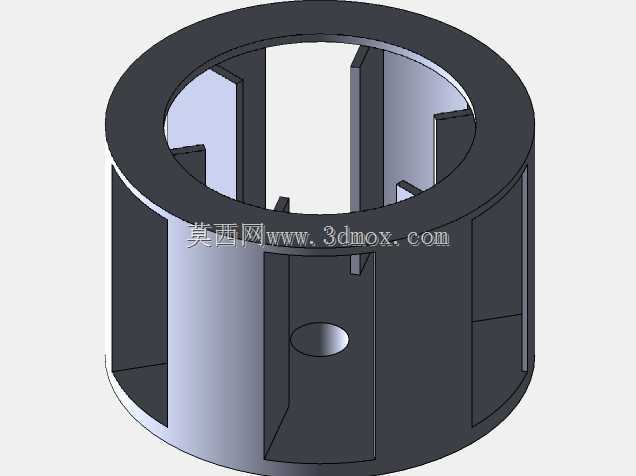

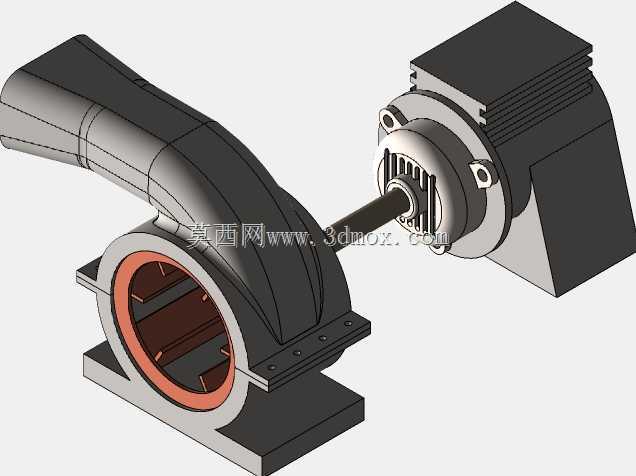

从结构功能拆分来看,风机主体分为蜗壳流道段、叶轮转子段、直联传动段、动力电机段、安装基座五个核心部分。蜗壳采用对数螺旋线的流道型线,内壁做顺滑过渡处理,避免流道内出现直角突变造成的风阻损失,出风口采用变径斜向接口,可直接对接圆形通风软管或者硬制风管,接口处预留了螺栓安装孔位,现场安装时不需要额外焊接转接法兰。叶轮采用前弯式叶片结构,叶片与轮盘、轮盖的连接位置做了圆弧过渡,既减少气流在叶片间隙的涡流损失,也能降低叶轮高速旋转时的应力集中,叶轮与电机轴之间采用键连接加锁紧顶丝的固定方式,保证传动过程中不会出现轴孔打滑的问题,同时方便后期维护时的叶轮拆卸更换。

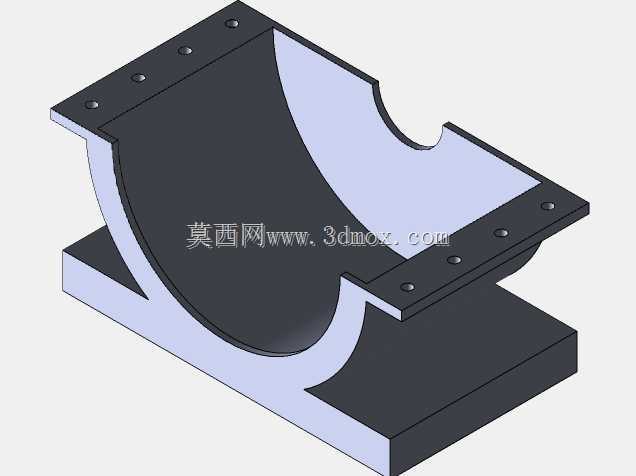

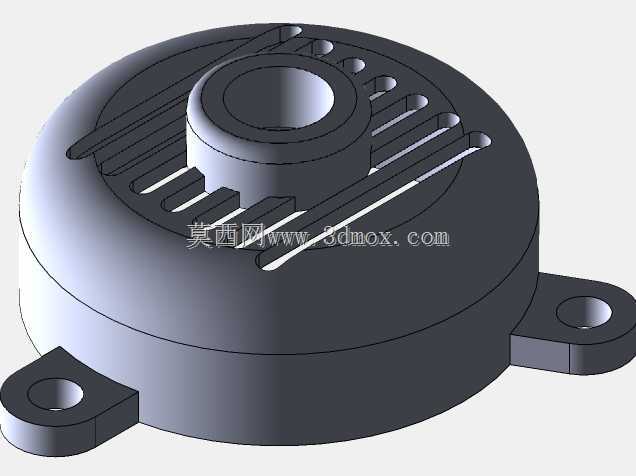

设计过程中优先考虑了安装边界的适配性,整体安装基座采用一体化铸铁式结构,蜗壳底部与电机底部共用同一安装平面,基座上预留的长条形安装孔可适配不同孔距的安装机架,现场安装时不需要对基座做二次打孔加工。整机的轴向尺寸控制在适配常规设备侧装的范围,径向尺寸避开了电机接线盒的突出位置,保证风机靠墙安装时,接线盒的操作空间不会被墙体遮挡,电机的散热筋方向顺着风机出风的气流方向布置,风机运行时带出的部分气流可顺带带走电机外壳的热量,不需要额外给电机加装独立散热风道。
从实际使用的功能特性来看,直联传动的结构没有皮带传动的打滑丢转问题,转速与电机输出转速完全匹配,风量风压的输出稳定性更好,日常维护只需要定期检查轴承润滑情况、清理叶轮表面附着的粉尘即可,不需要定期更换皮带、调整张紧轮,维护工作量比皮带传动款降低近四成。蜗壳的侧面预留了检修口盖板,不需要完全拆下蜗壳就能清理叶轮上缠绕的纤维状杂物,适合纺织、木材加工这类空气中含纤尘较多的使用场景。进风口位置采用收敛式集流器结构,能让气流更顺畅地进入叶轮中心,降低进风位置的湍流噪声,实际运行时的整机噪声比无集流器的同规格风机低5分贝左右。
建模过程中对所有配合面都做了公差匹配,比如轴与叶轮孔的配合采用过渡配合公差,蜗壳与电机端盖的连接止口采用间隙配合加密封槽设计,既保证装配时的同轴度要求,也避免配合位置出现漏风泄压的问题。所有外露的螺栓连接位置都预留了扳手操作空间,不会出现螺栓位置被结构挡住、无法拧动的问题,安装基座的底面做了平面度处理,保证安装到机架上时不会出现整机翘曲、运行时振动过大的问题。叶轮做了静平衡的结构配重设计,在叶轮轮盘的边缘预留了配重块安装位置,实际生产做动平衡测试时可直接在预留位置加装配重,不需要额外在叶片上焊接配重块破坏流道的顺滑性。
