可调宽度圆螺母送料臂结构设计

　　在紧固件自动化装配、五金零件加工连线、汽车零部件预装工位这类需要持续供给圆形螺母的生产场景里，单靠人工取放螺母不仅节拍跟不上，还容易出现螺母姿态歪斜、漏放、混料的问题，直接影响整线的稼动率，这款送料臂就是针对这类场景设计的直列式送料执行部件，直接对接上游的振动盘出料轨道，把排序完成的圆螺母逐个精准输送到装配工位的待取位置，不需要额外增加姿态校正机构就能完成送料动作。

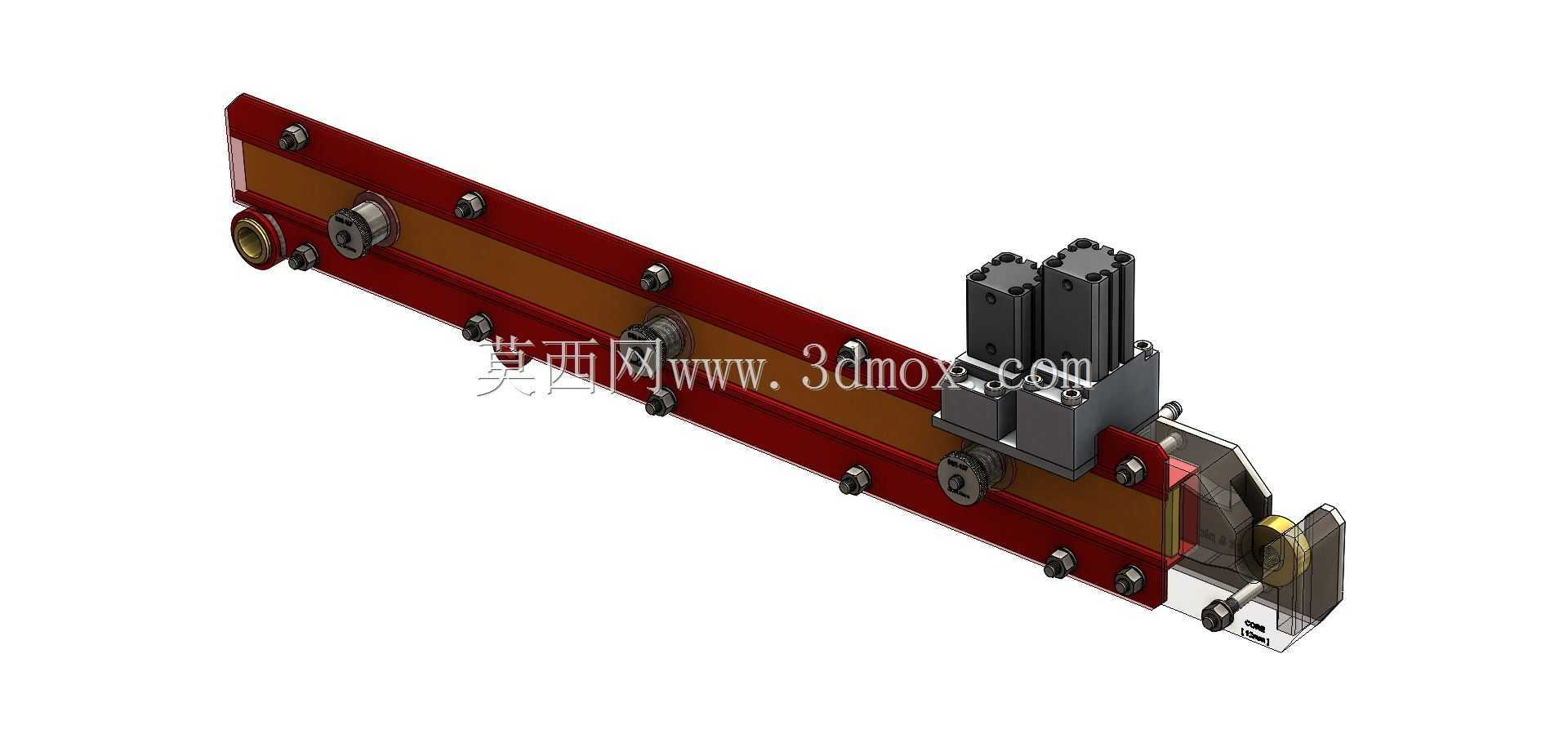

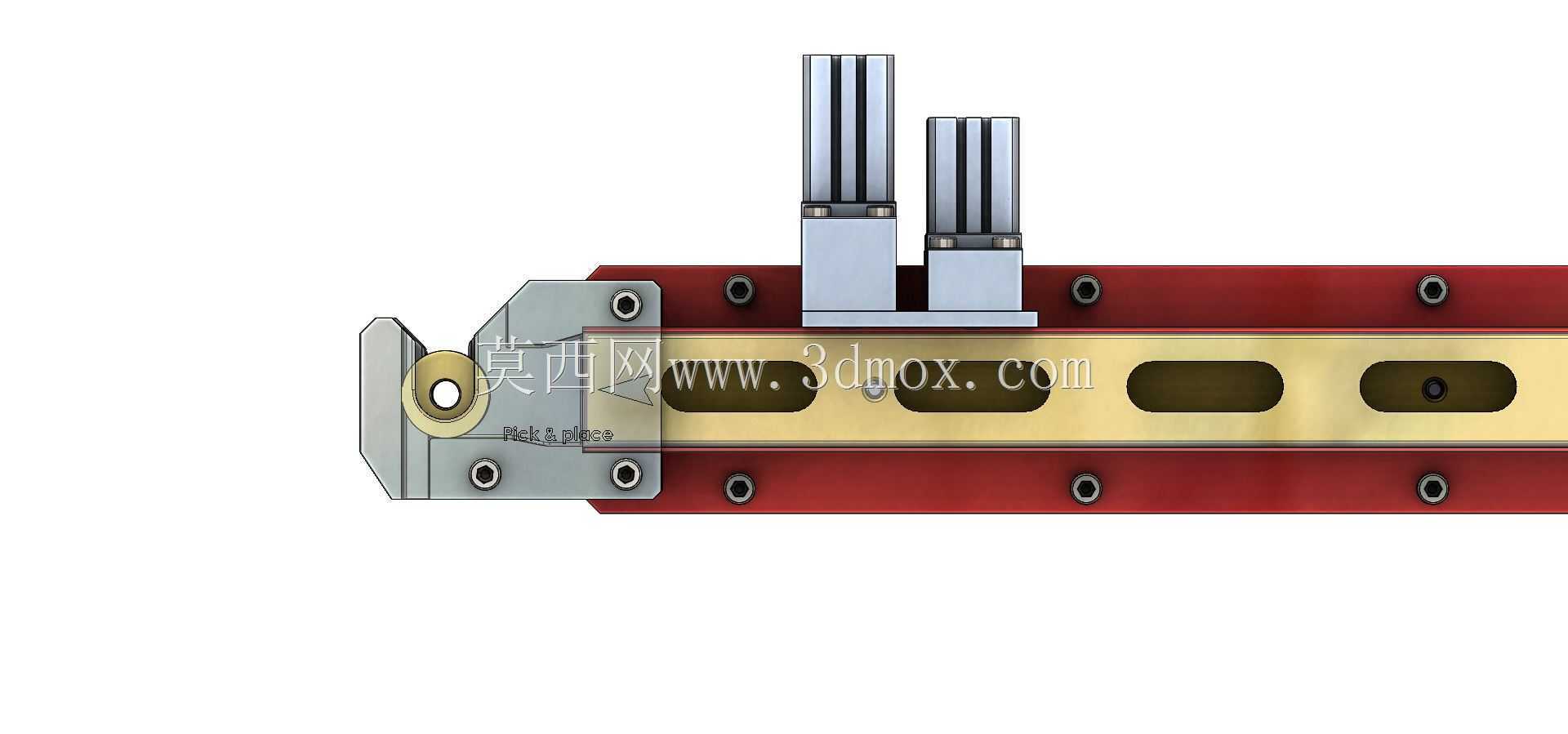

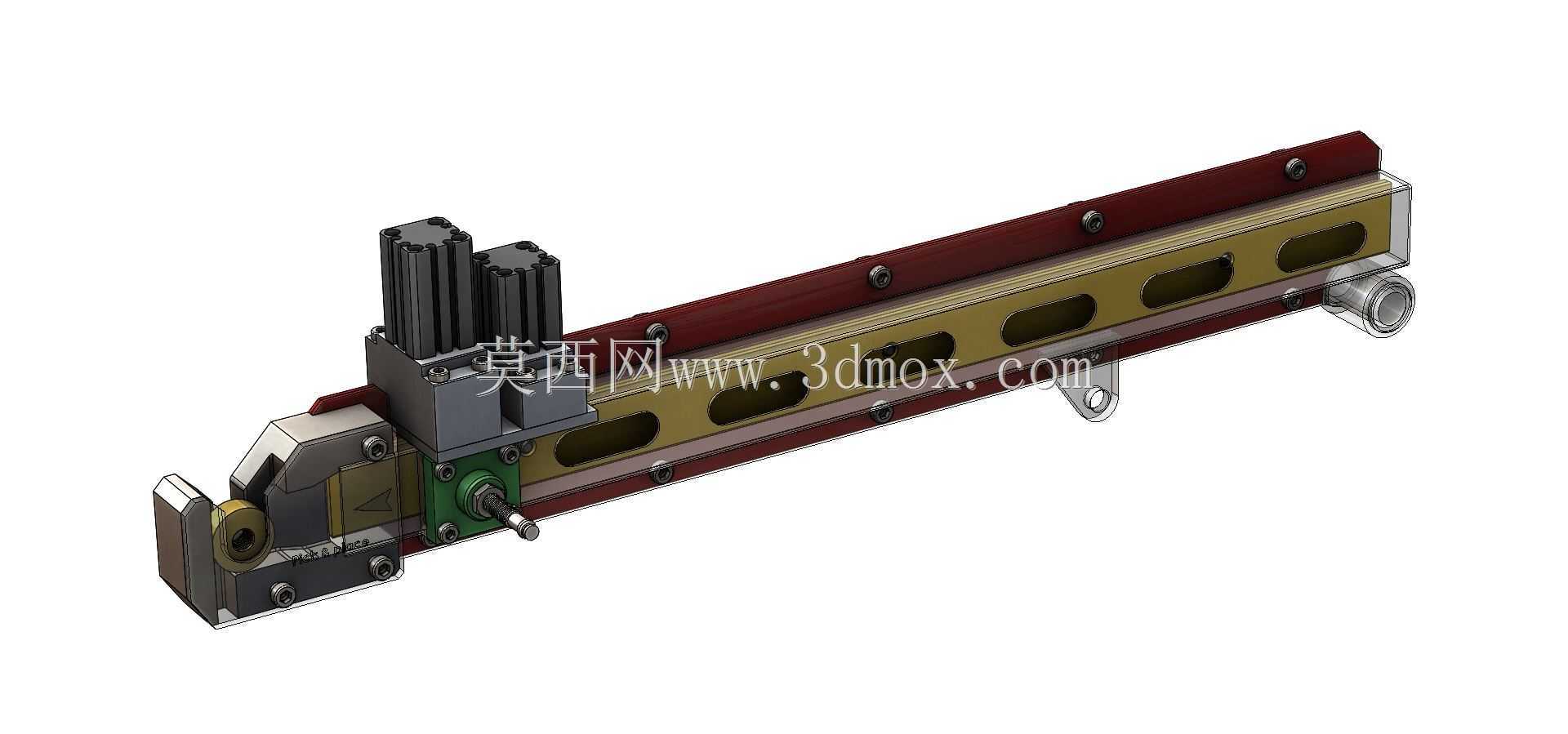

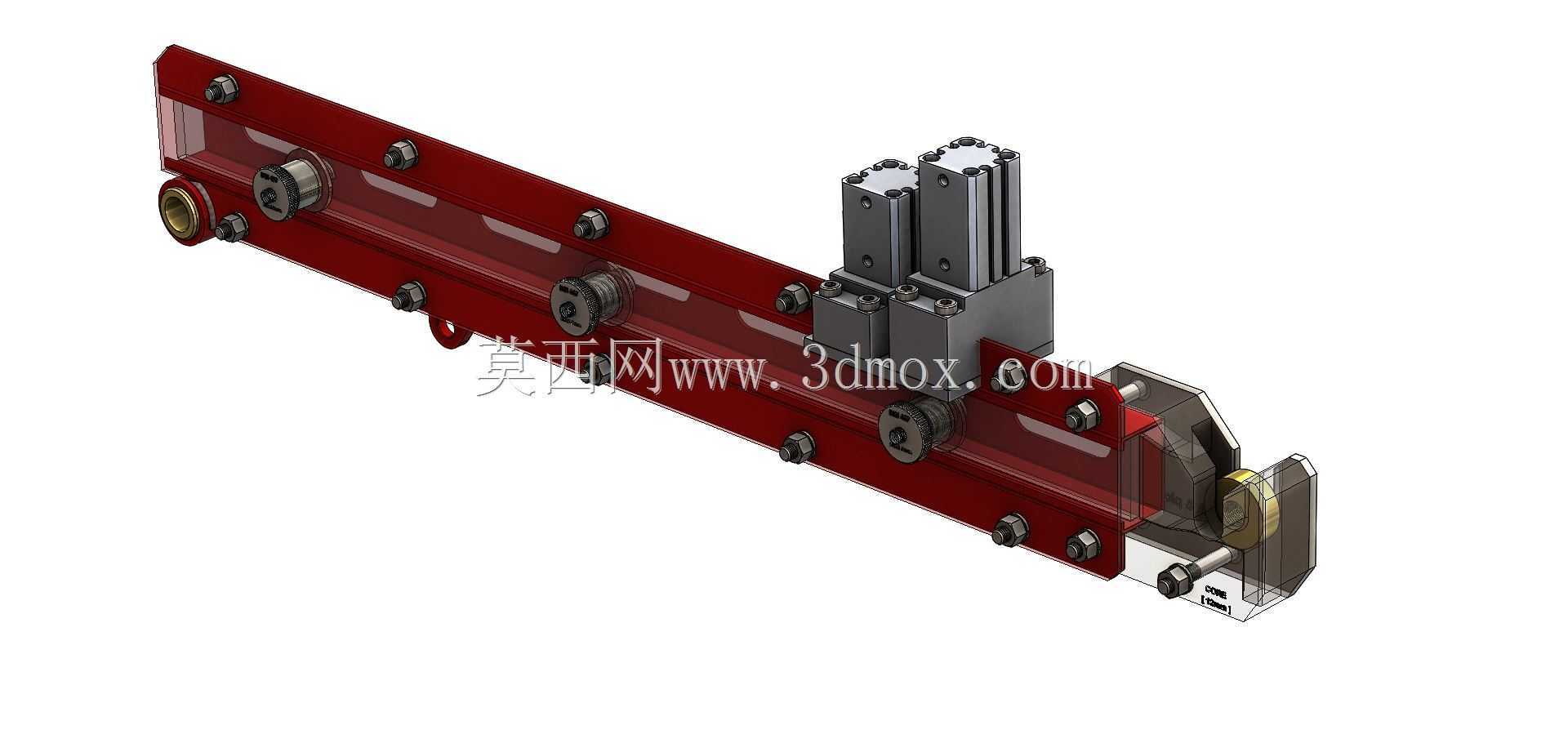

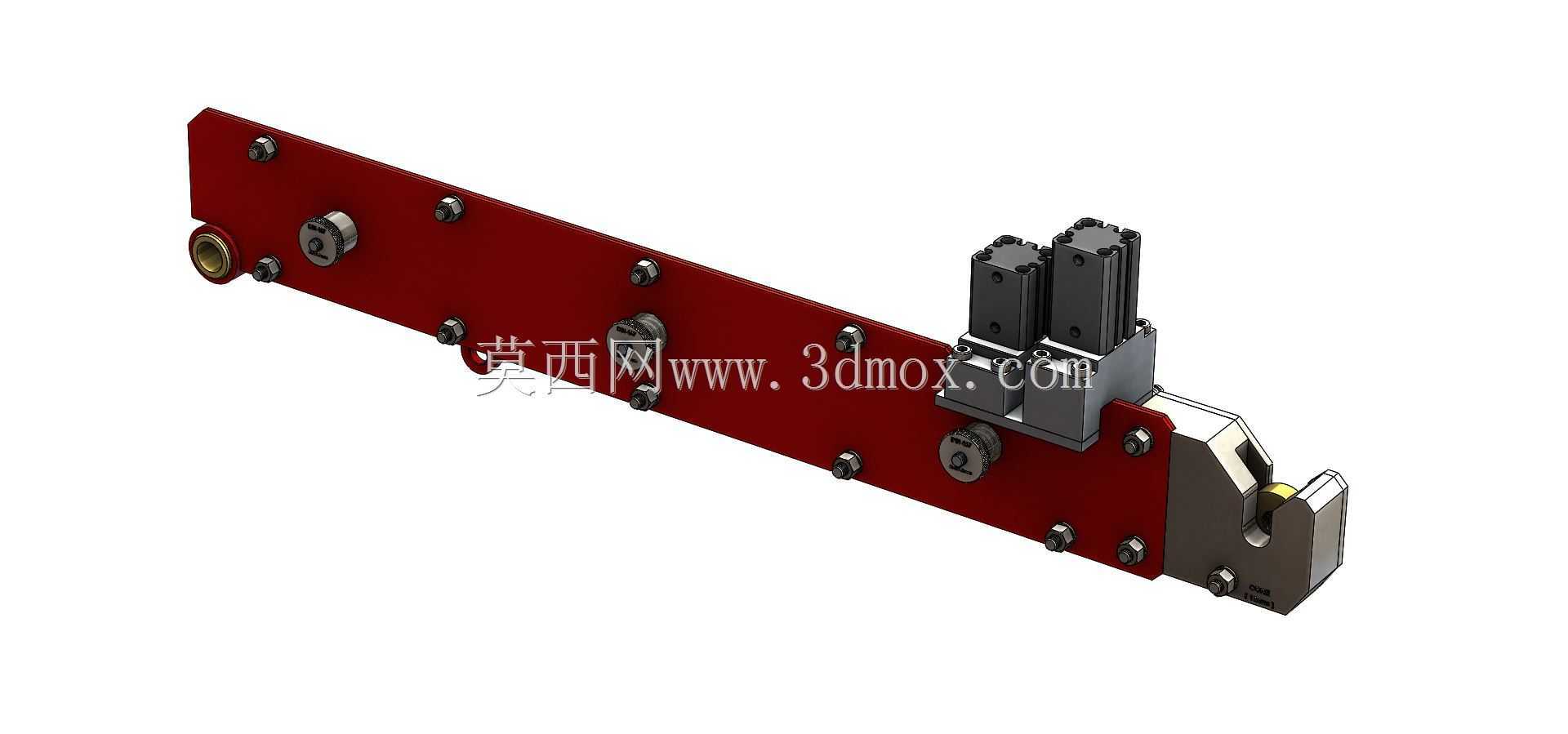

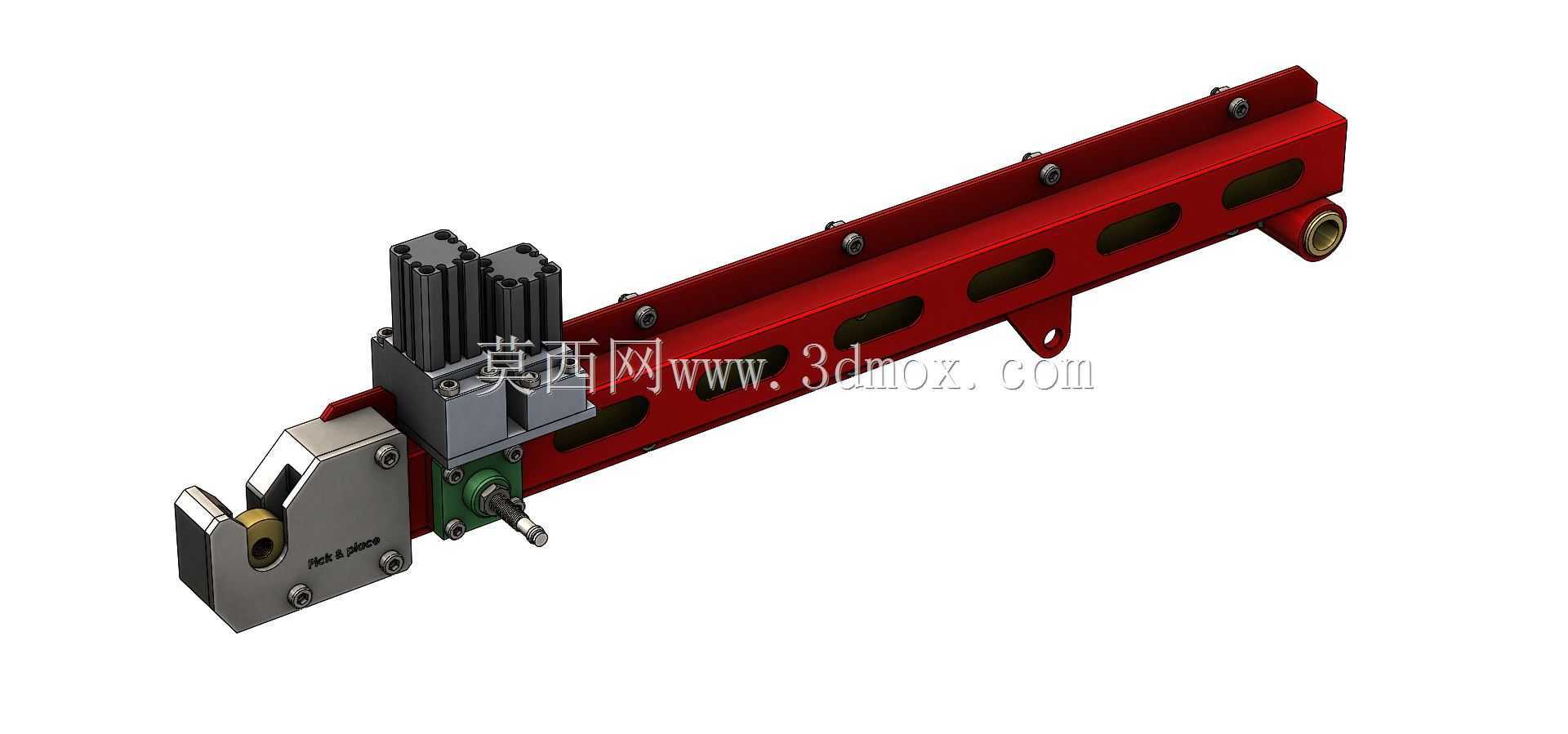

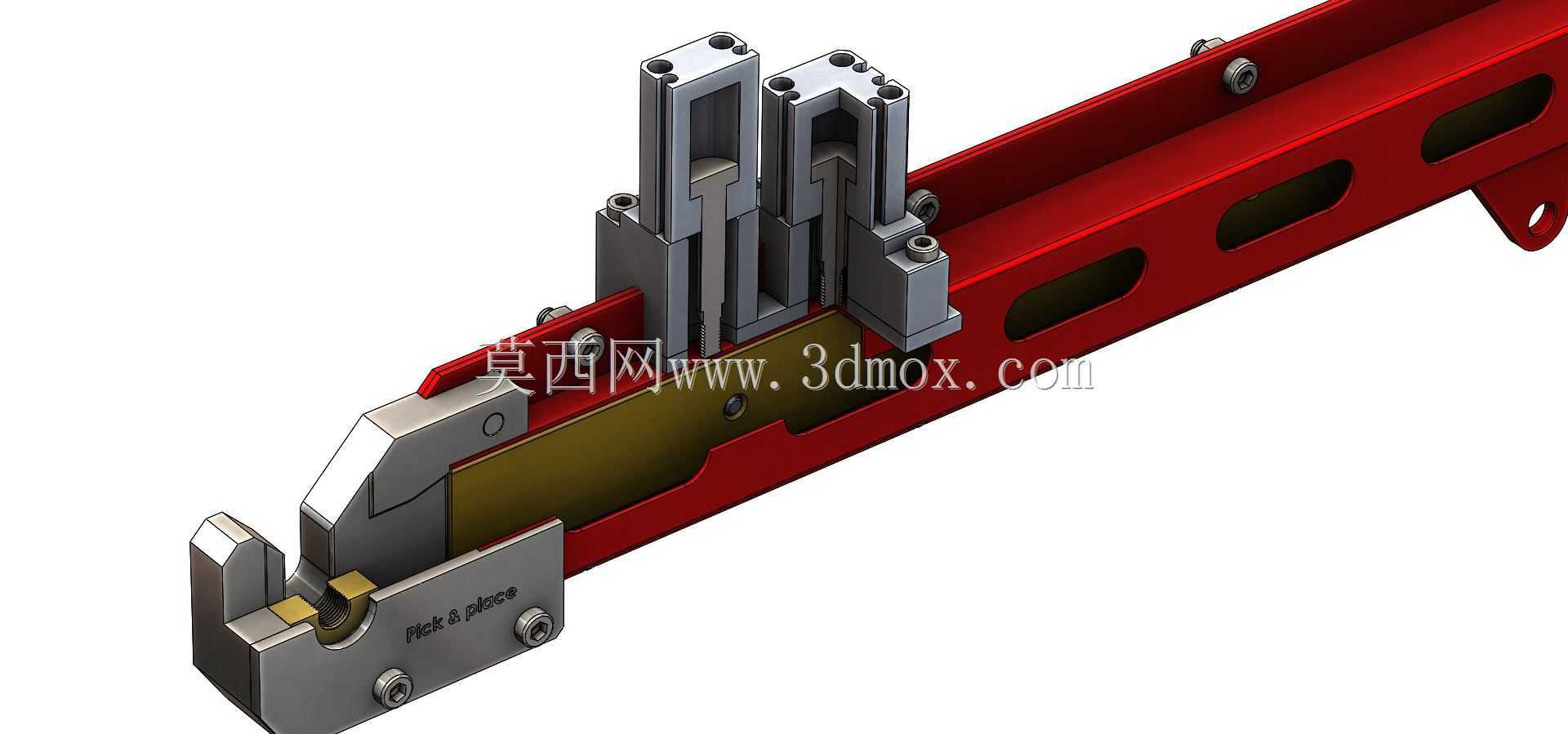

　　从结构设计逻辑来看，这款送料臂采用长条形悬臂式主体结构，主体采用高强度型材加工而成，长条形的流道直接集成在臂身内部，流道侧壁做了可调节的腰型安装孔设计，不需要更换流道本体，只需要调整两侧导向条的安装间距，就能适配不同外径、不同厚度的圆螺母送料需求，覆盖常用规格的六角厚螺母、圆螺母、法兰面螺母的送料场景，减少了换产时的零件更换成本，换产调整只需要松开导向条的紧固螺钉，对照刻度调整到对应螺母宽度后锁紧即可，整个调整过程不需要专业工装，一线操作人员就能快速完成。

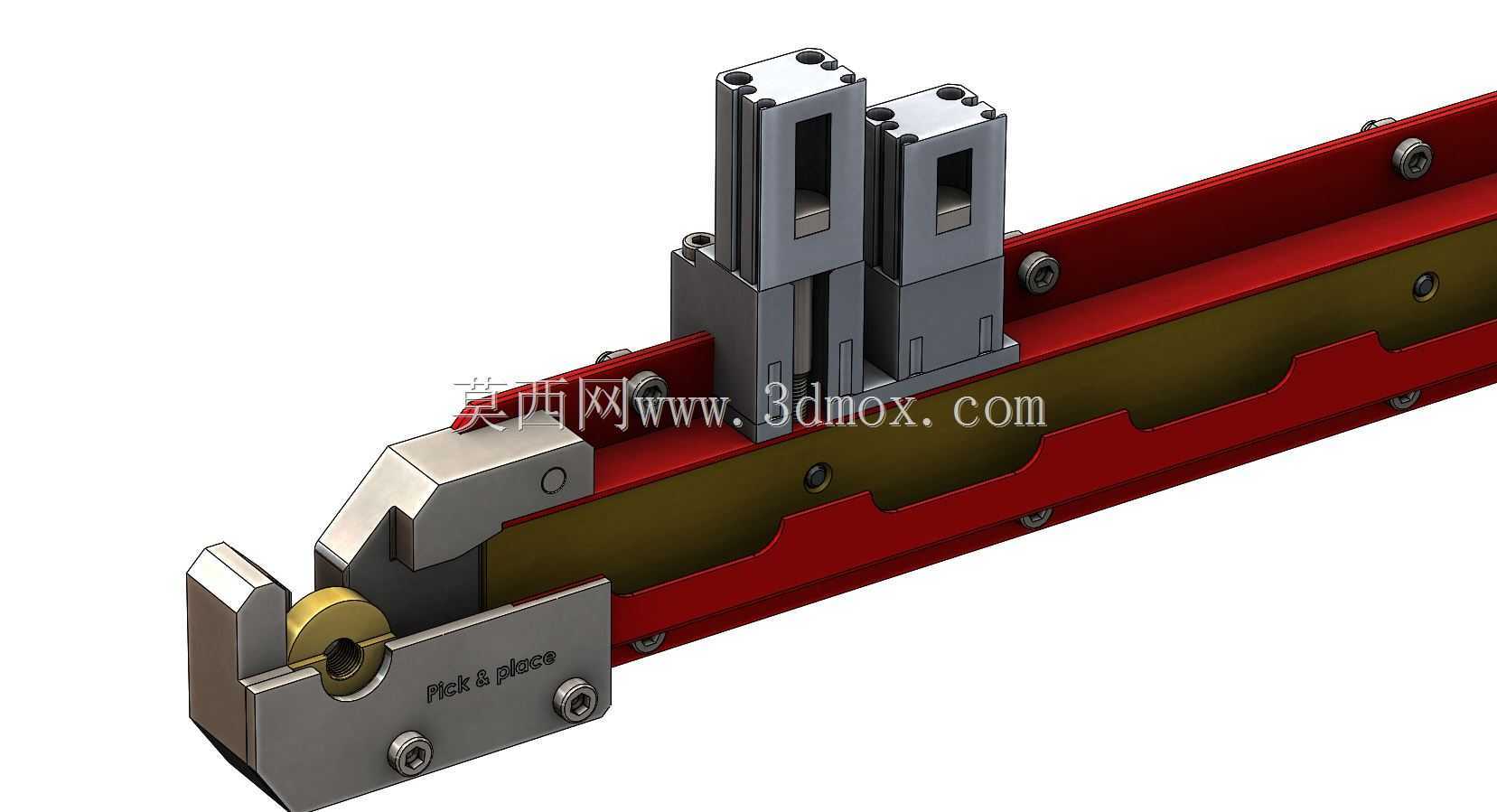

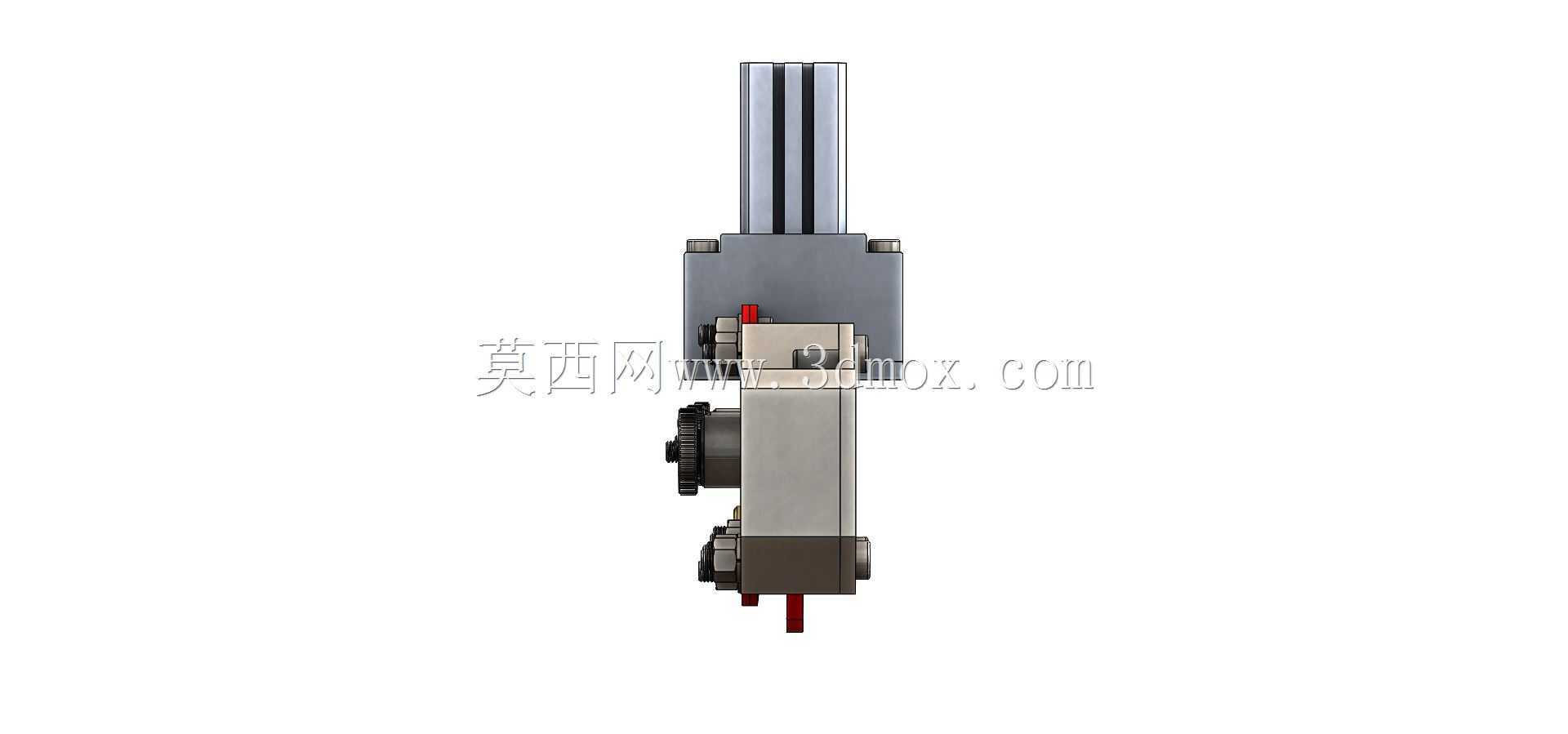

　　臂身的驱动端集成在进料侧位置，采用双组气动执行元件作为分料动力，两个气缸配合动作实现逐个分料：当上游轨道的螺母进入流道后，第一个气缸伸出挡住后续待送的螺母，第二个气缸缩回将当前待取的螺母释放到出料端的定位卡口位置，待取料机构取走螺母后，两个气缸复位完成下一个循环的分料动作，这种双气缸分料的结构能有效避免螺母卡滞、连送的问题，分料节拍稳定，不会出现一次送出多个螺母的情况。出料端的定位卡口做了仿形设计，卡口轮廓和圆螺母的外径匹配，螺母输送到该位置后会被精准限位，不管是机械手取料还是装配轴直接穿装，都能保证螺母的同轴度要求，不会出现偏斜导致的装配卡滞问题。

　　安装边界方面，这款送料臂的臂身侧面预留了多个标准安装吊耳，吊耳上的安装孔为通用的通孔设计，可以直接安装在设备的型材机架上，也可以通过转接支架调整安装高度和角度，适配不同高度的装配工位需求。臂身的流道底部做了镂空减重设计，在保证整体结构刚性的前提下降低了臂身自重，不会因为悬臂过长出现臂身下垂变形的问题，流道内部的表面做了硬化处理，长期输送螺母也不会出现流道磨损导致的送料卡滞，延长了部件的使用寿命。臂身的末端预留了气源接口和传感器安装位，可以直接安装到位检测传感器，实时反馈螺母的送料状态，和整线的PLC控制系统对接，实现送料状态的实时监控，出现缺料、卡料的情况能及时触发报警，避免设备空运行。

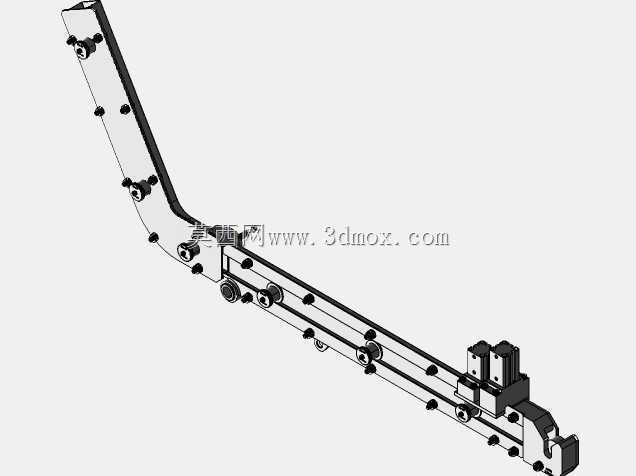

　　实际应用中，这款送料臂不需要搭配复杂的附属设备，只要对接上游的振动盘出料口，接入常规的工厂压缩气源就能工作，整体结构紧凑，占用的安装空间小，可以直接集成在现有的装配设备上，不需要对原有设备做大规模改造。和传统的圆盘式送料机构相比，这种直臂式送料结构的送料距离更长，可以跨越设备上的其他机构直接将螺母送到装配点，减少中间的转运动作，送料过程中螺母的姿态始终保持一致，不需要额外增加姿态调整环节，能有效提升整线的装配效率。流道的设计上做了防呆结构，反向或者姿态错误的螺母无法进入流道，会在进料端被直接筛回振动盘，从源头避免错料的问题。

　　在维护性设计上，整个送料臂的外露零部件都采用标准紧固件连接，日常维护时不需要专用工具就能拆卸流道盖板，清理流道内的杂物或者卡滞的螺母，气缸等易损件都是通用标准件，损坏后可以快速更换，减少设备的停机维护时间。臂身的表面做了喷塑处理，在车间的油污、切削液环境下也不会出现锈蚀问题，适应生产车间的复杂工况。
