混凝土轨枕自动化生产辊道输送线

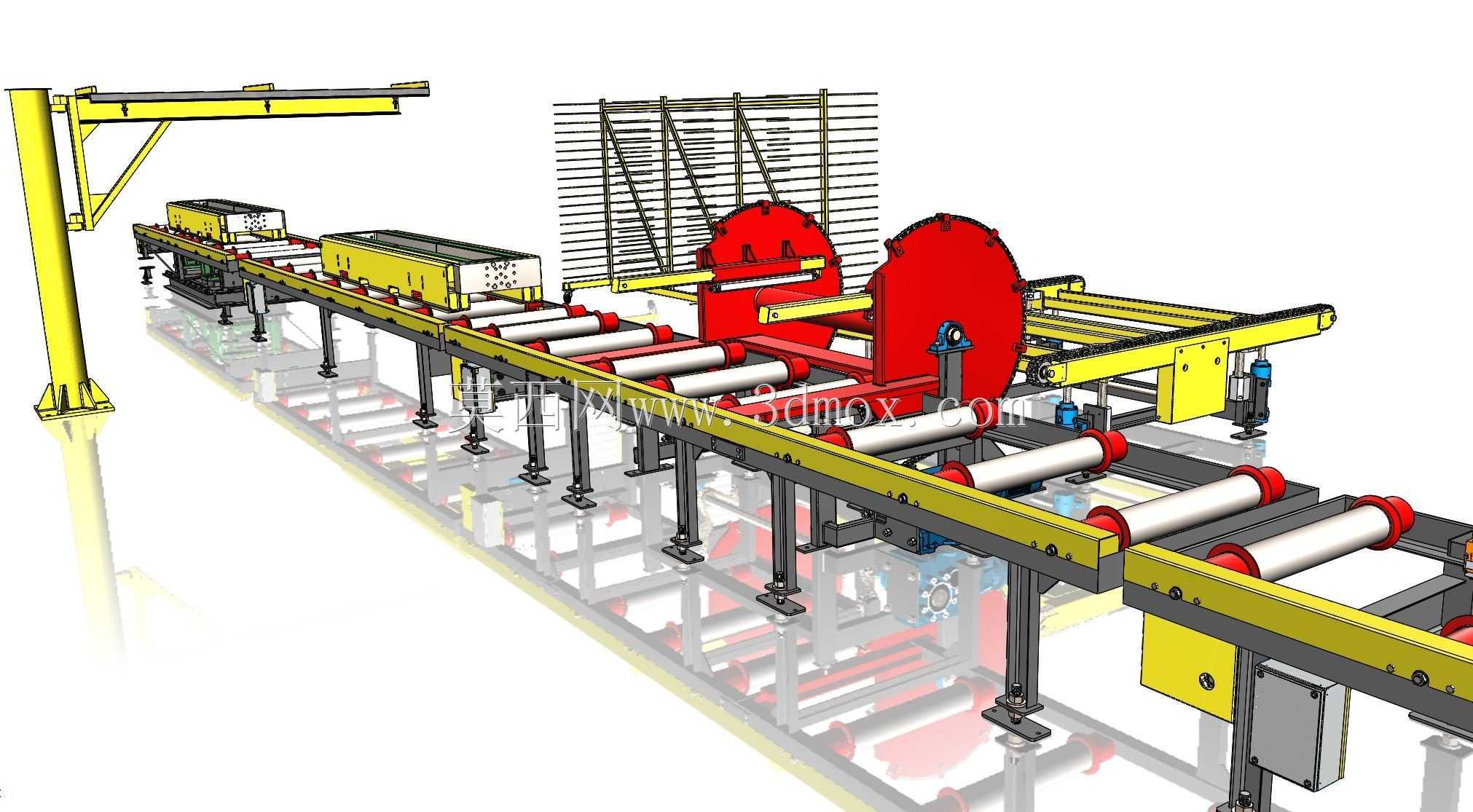

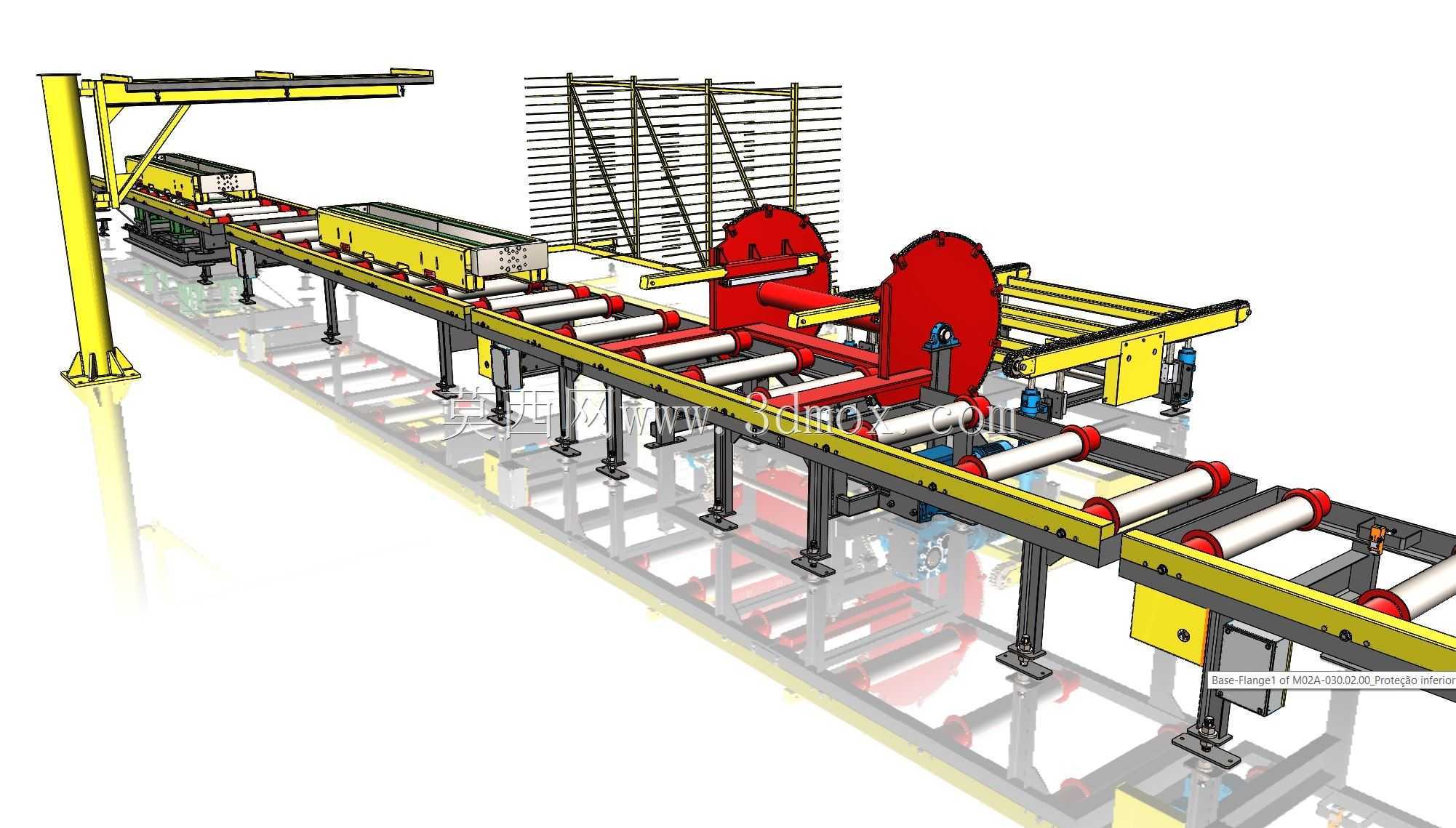

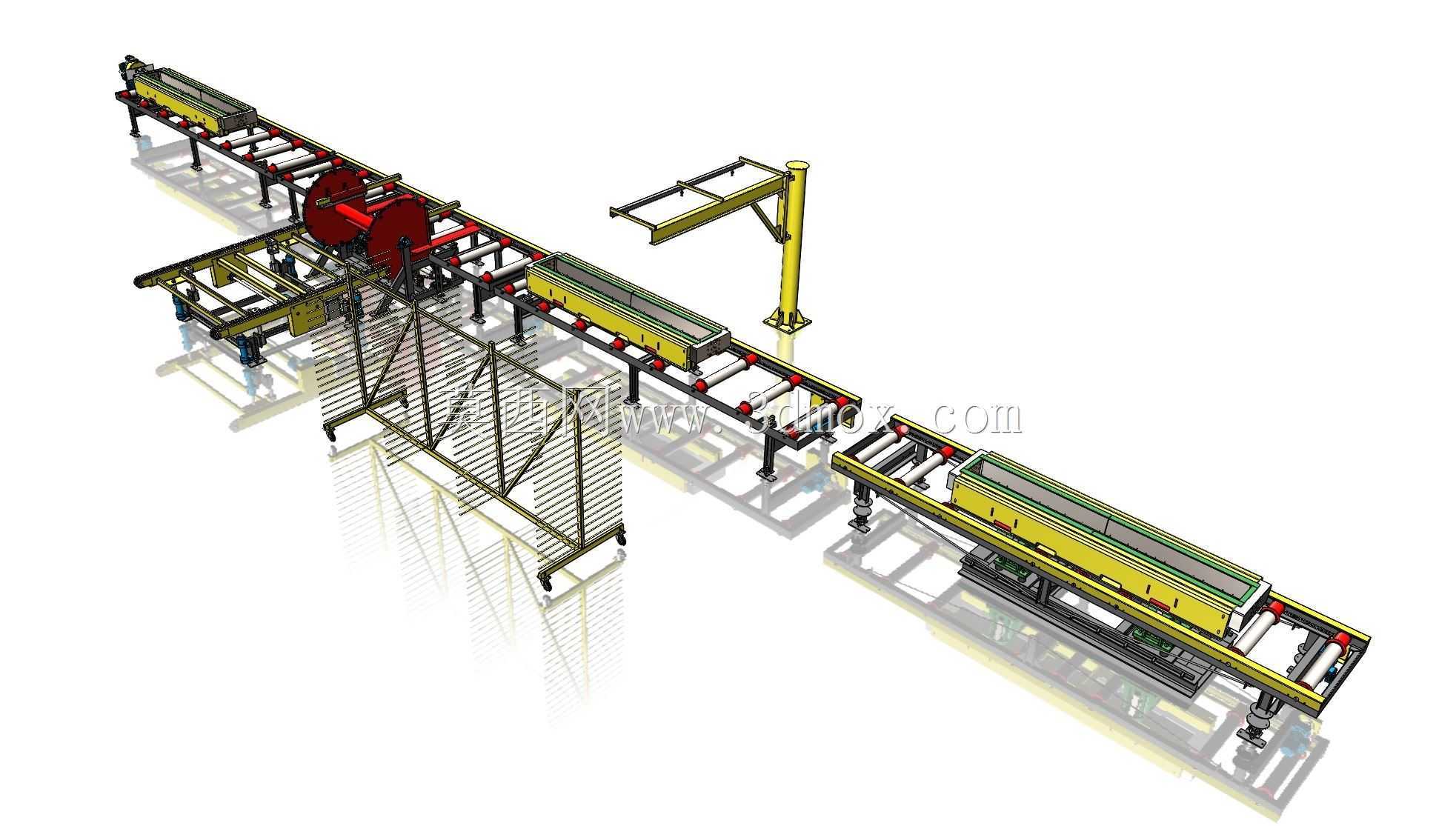

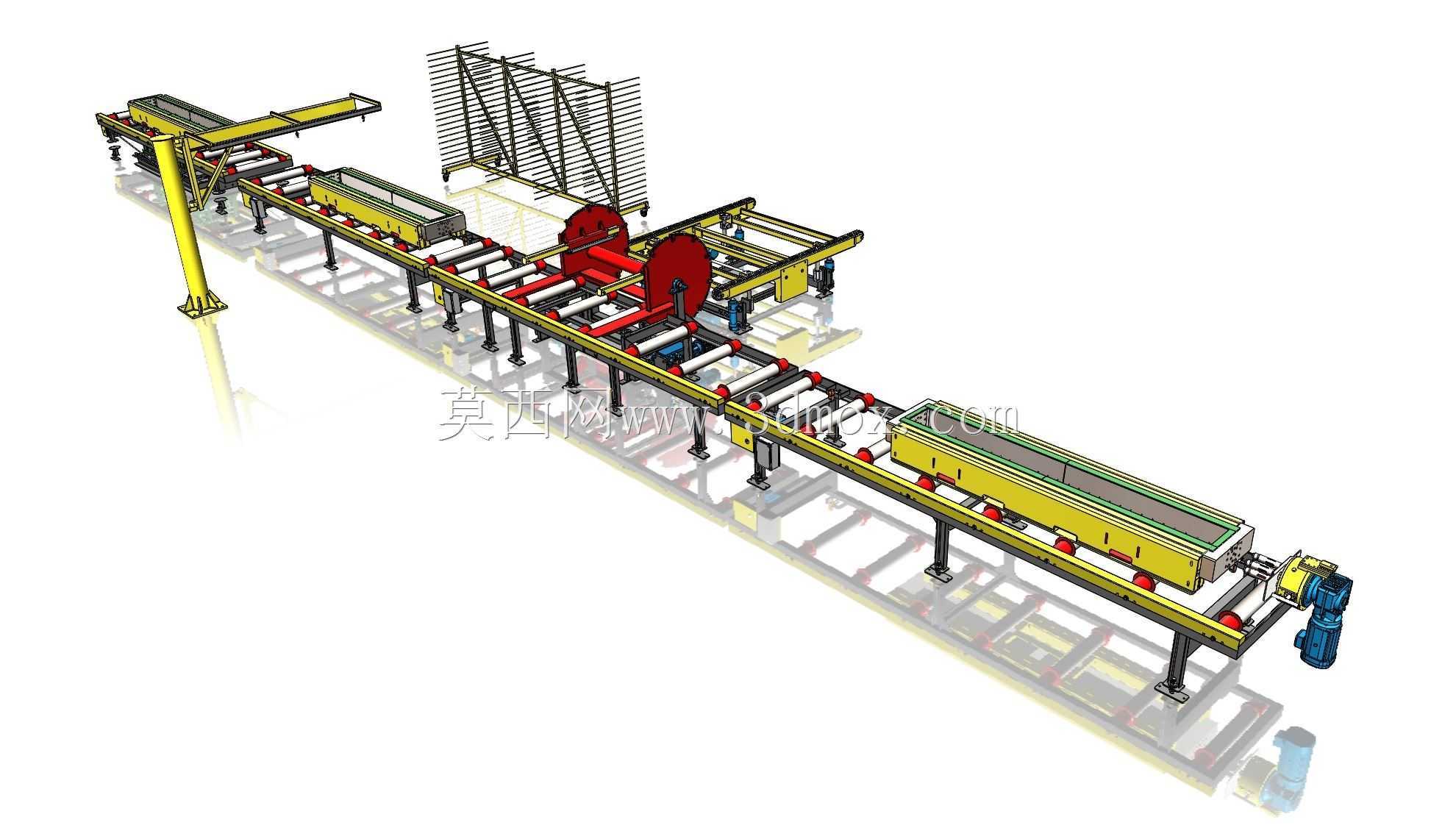

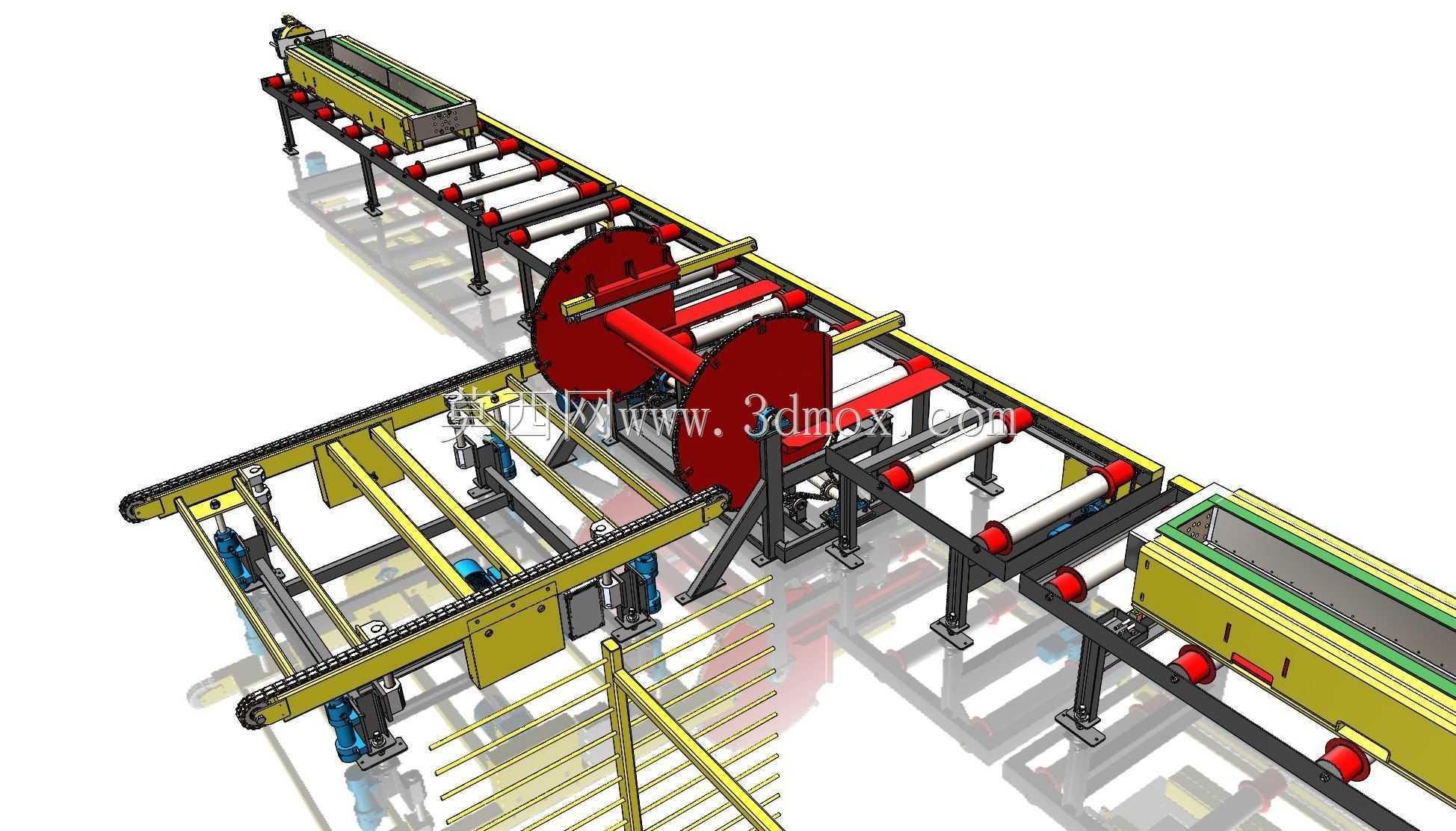

　　这套辊道输送线主要服务于预应力混凝土轨枕的规模化量产场景，适配轨枕生产过程中多工序连续流转的工艺需求，覆盖从模具入线、钢筋骨架就位、混凝土浇筑振捣、养护前后转运、脱模工位衔接的全流程物料输送环节，可对接轨枕生产线上的张拉设备、浇筑设备、养护窑、脱模吊具等核心工位，解决传统轨枕生产中跨工位转运依赖叉车、人工推送的效率低、定位精度差的问题。整套输送线采用分段式模块化辊道设计，单段辊道支架采用型钢焊接成型，支脚配置可调式地脚螺栓，可根据车间地面平整度调整安装高度，单段辊道的有效输送宽度适配标准轨枕钢模的外形尺寸，辊筒采用外包聚氨酯的钢制辊筒，既保证承载能力，又避免钢模底面在输送过程中出现磕碰划伤，辊筒间距经过精准核算，

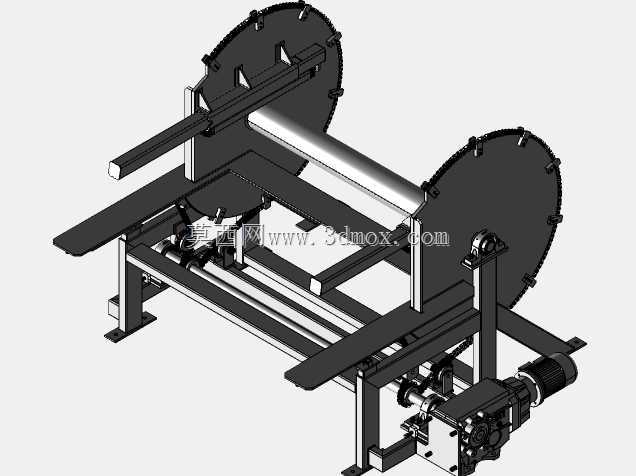

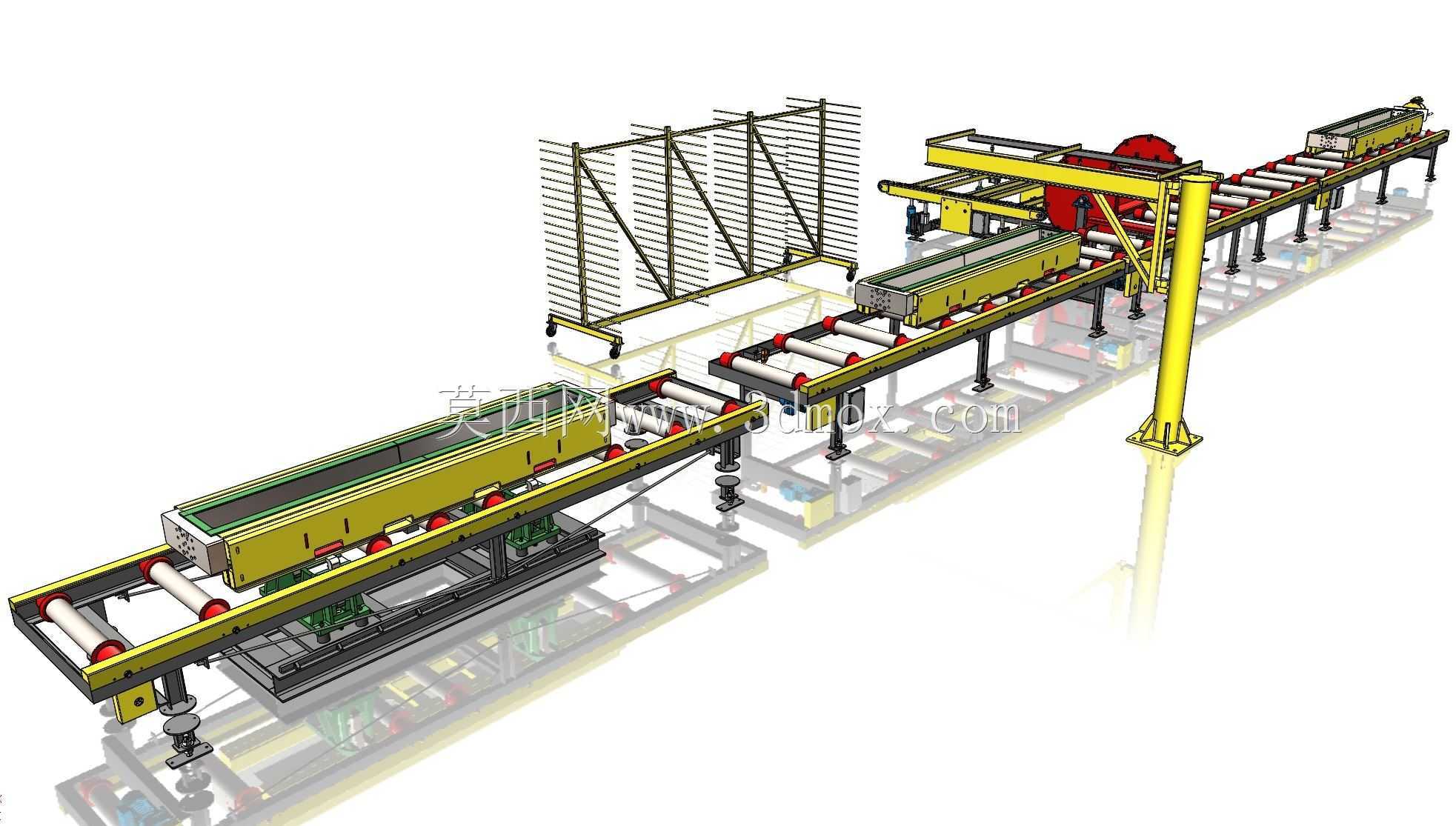

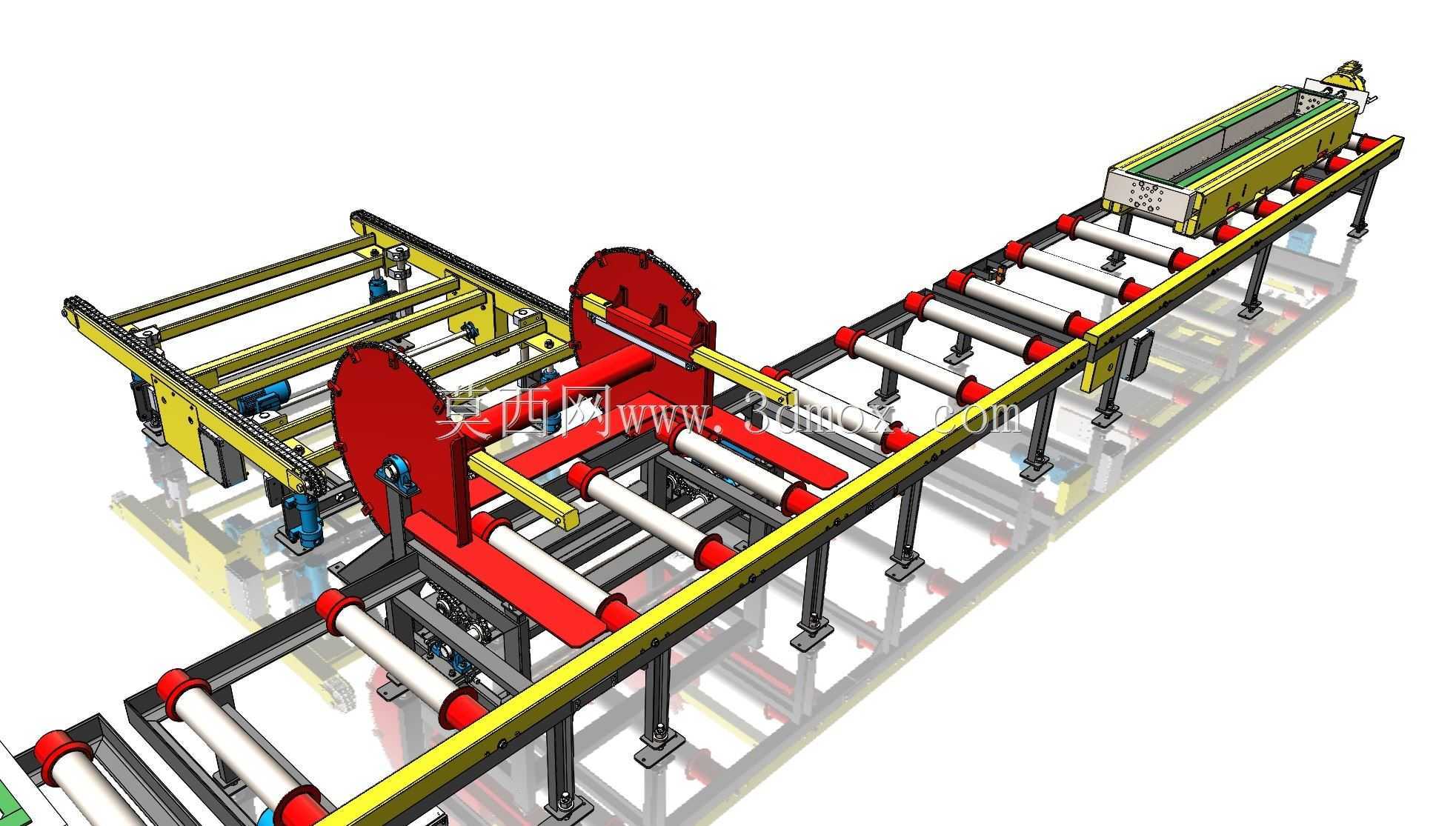

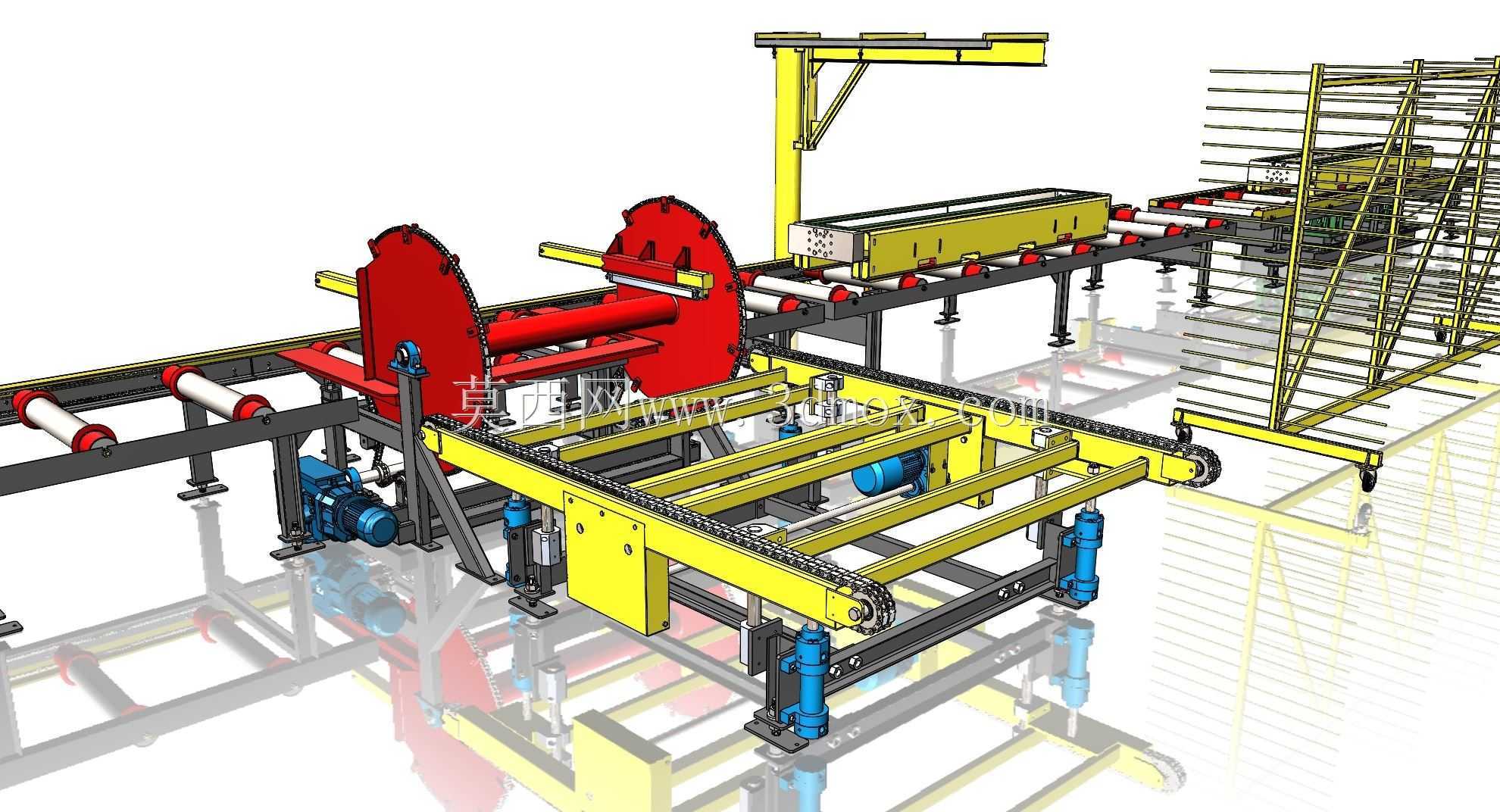

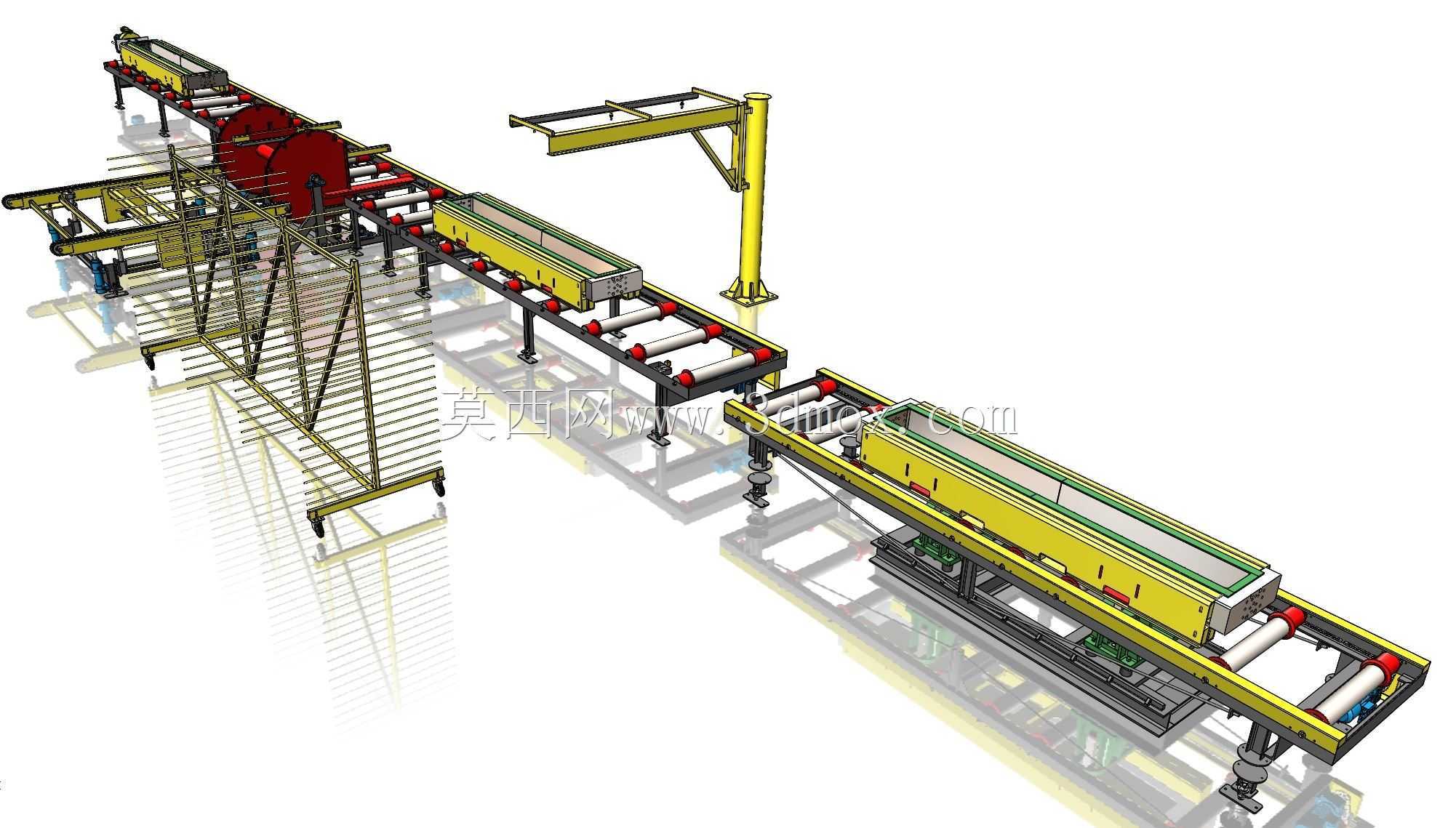

　　保证钢模在输送过程中不会出现卡滞、下沉倾斜的问题，单段辊道的额定承载能力可满足满料混凝土轨枕模具的总重量要求。线体侧边配置的红色圆盘机构是工位止挡与定位组件，当钢模输送至指定工位时，止挡装置抬升锁定钢模位置，保证后续浇筑、张拉等工序的定位精度，定位误差可控制在毫米级，满足自动化作业的对位要求。线体端部配置的悬臂吊结构，用于模具的上下线辅助吊装，以及工位间小型工装的吊运作业，悬臂的回转半径覆盖线体端部的上下料区域，可减少额外吊装设备的配置成本。线体的横向移载机构采用链条驱动的横移辊道，可实现钢模在平行输送线之间的转线作业，适配不同工艺路径的生产排布需求，比如将完成浇筑的模具横移至养护线，将养护完成的模具横移至脱模线，

　　实现生产流程的柔性排布。整套线体的驱动单元采用减速电机搭配链传动的方式，每段辊道可独立控制启停，配合光电传感器实现钢模位置的实时检测，可根据生产节拍调整输送速度，既可以实现连续式输送，也可以实现工位间的步进式输送，适配不同产能的生产需求。安装过程中，需要保证各段辊道的对接处高度差控制在允许范围内，避免钢模经过对接位置时出现冲击，线体整体的直线度需要经过校准，防止钢模在长距离输送过程中出现跑偏蹭边的问题，支脚的固定需要采用膨胀螺栓与地面牢固连接，避免满负载运行时出现线体移位、晃动的情况。线体侧边预留了电气管线与气动管路的安装槽位，可适配工厂的集中供气、供电布线需求，所有驱动组件的安装位置都预留了维护空间，方便日常的润滑、

　　易损件更换作业。这套输送线的结构设计充分考虑了轨枕生产车间的多粉尘、高湿度的作业环境，辊筒的轴承采用密封型结构，驱动组件配置了防尘护罩，可有效减少混凝土粉尘、养护水汽对设备运行的影响，降低日常维护的频次。在实际生产应用中，这套输送线可将轨枕生产的各工序串联成连续的自动化作业线，减少中间转运的等待时间，提升整体生产效率，同时稳定的定位精度可保证各工序的作业质量，减少因模具定位偏差导致的产品质量问题。线体的排布可根据车间的实际场地尺寸进行灵活调整，可布置成直线型、L型或者回字型的生产路径，适配不同厂房的布局条件，辊道的长度、辊筒规格都可根据对应的模具尺寸、承载需求进行针对性调整，满足不同规格混凝土轨枕的生产输送需求。
