工业级多驱动物料分离输送装置结构设计

项目分类:输送机 发布时间:2021-12-19 ID:461942
  • 工业级多驱动物料分离输送装置结构设计
  • 工业级多驱动物料分离输送装置结构设计
  • 工业级多驱动物料分离输送装置结构设计

  在散料处理、建材加工、矿产分选这类连续生产场景里,物料的分级输送与杂质分离一直是产线衔接的核心环节,这套多驱动分离输送结构的设计初衷,就是解决传统单驱动带式设备在处理混杂散料时,牵引力不足、分离段张力波动大、不同粒径物料筛分不彻底的痛点。从现场安装的边界条件来看,设备主体采用卧式长条形布局,底部承载机架采用型钢焊接框架结构,整体安装基准面的平面度公差控制在每米0.2毫米以内,适配现有产线1.2米宽度的输送通道预留空间,进料端与上游出料溜槽的对接高度差控制在150毫米范围内,避免物料下落冲击造成带面跑偏;出料端设置三个不同高度的落料口,分别对应大粒径杂质、合格物料、细粉料的收集工位,无需额外增设转接溜槽即可对接下游缓存料仓。

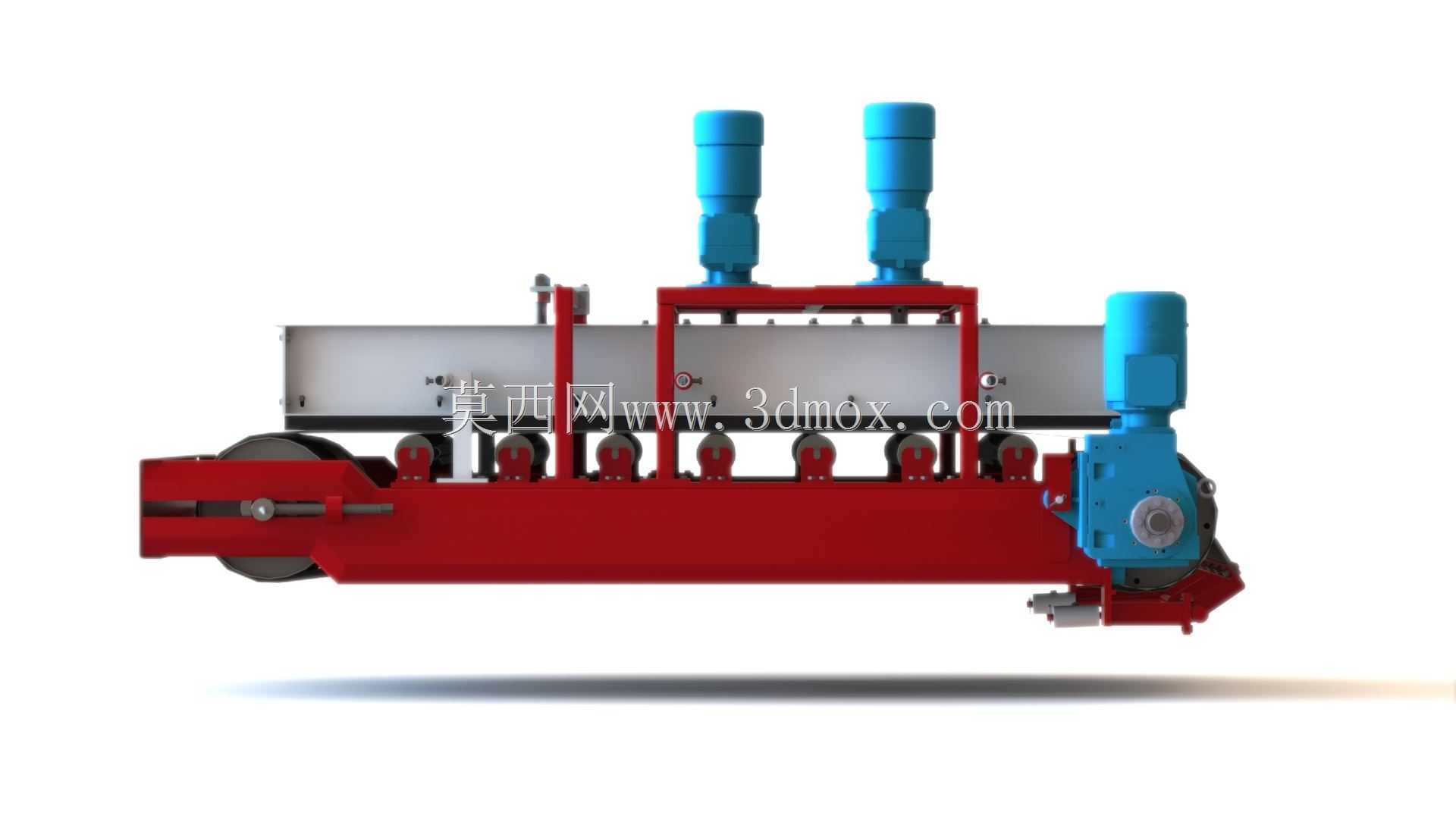

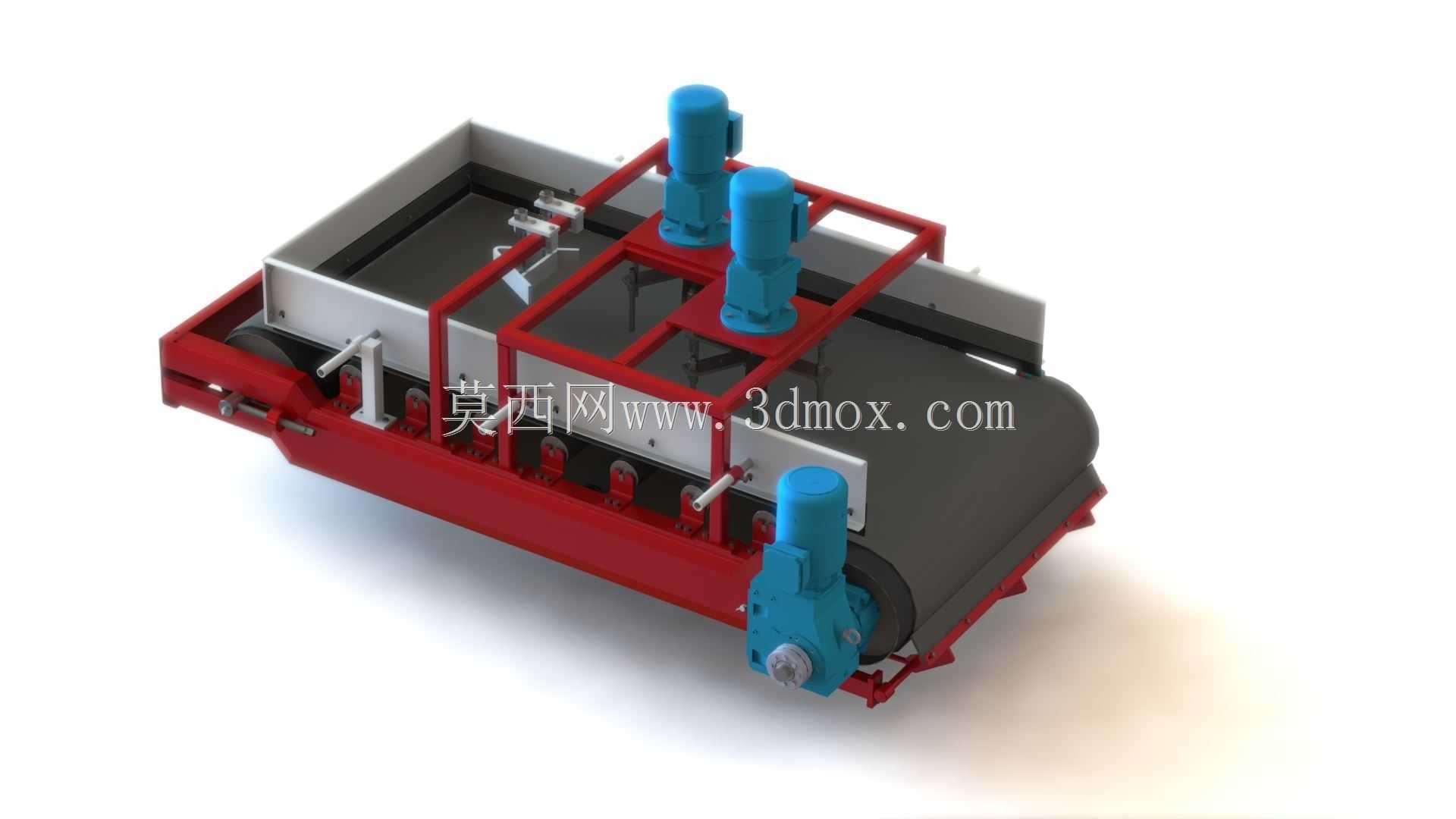

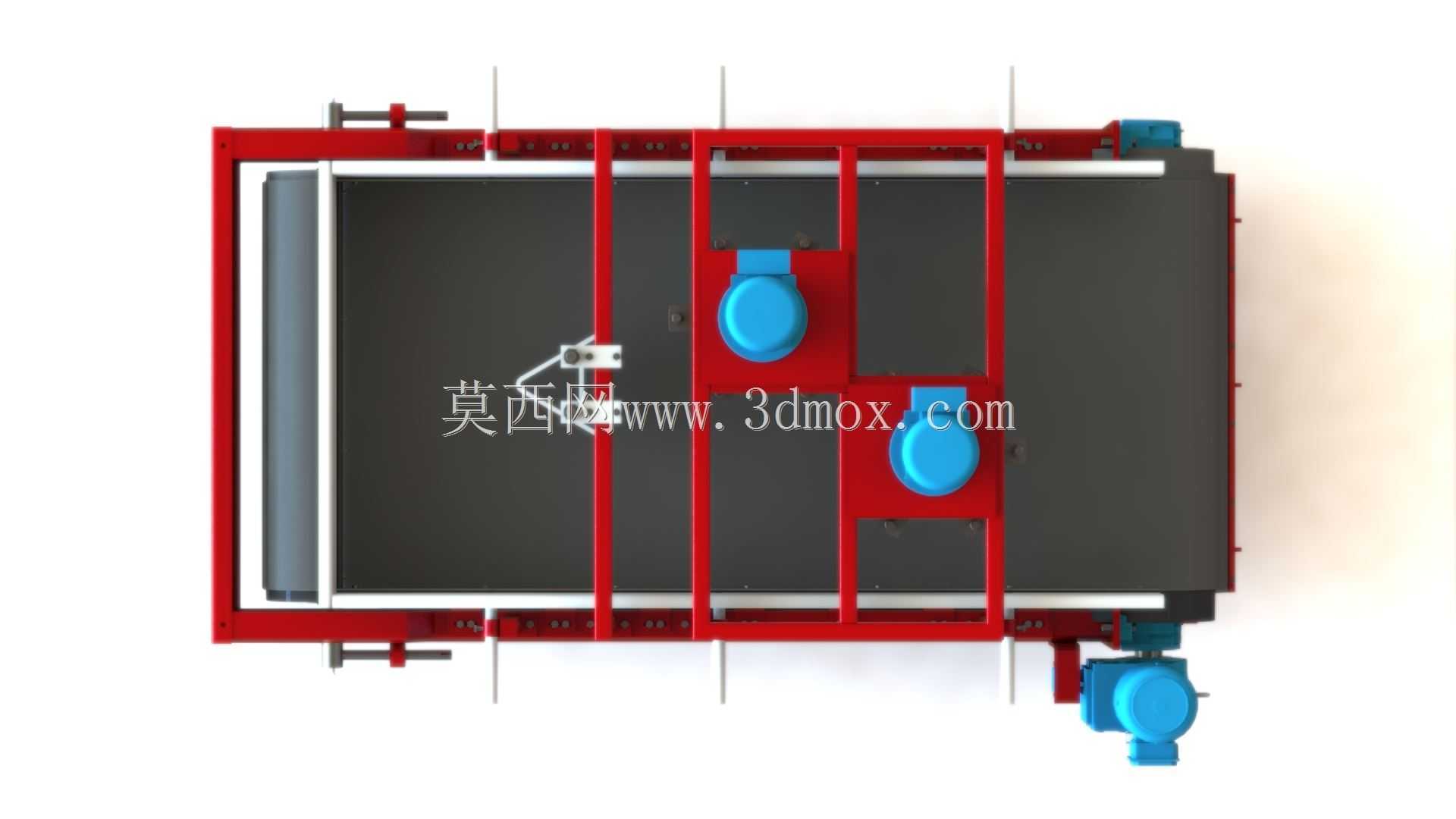

  设备的动力配置采用分布式驱动设计,不同于传统单电机集中驱动的结构,这套装置在带面的上分支承载段设置了两台立式驱动单元,在端部传动滚筒位置配置一台卧式驱动单元,三台驱动单元通过变频控制系统实现转速同步,启动时按照端部驱动先启动、上部两台驱动延时0.5秒依次启动的逻辑,避免带面启动张力过大造成的接头损伤;上部的两台立式驱动直接作用于带面的工作段,能够在物料分离的核心区段提供额外的牵引力,即使带面承载的物料堆积厚度达到120毫米,也不会出现带面打滑、物料堆积的问题。分离功能的实现依赖带面下方的多组可调式托辊组与弹性压紧机构,托辊组采用交错排布的槽型托辊与平托辊组合,槽型托辊的槽角设置为30度,保证物料在输送过程中保持居中状态,平托辊段下方设置高频振动模块,能够带动带面产生小幅高频振动,让混杂在物料里的细粉料透过带面的筛孔落到下方的收集溜槽里,而大粒径的杂质则通过带面上方的可调式刮板机构引导至侧边的杂质出料口。

  从结构设计的细节来看,机架的红色涂装部分采用的是加厚矩形管焊接结构,所有焊接位置都做了去应力退火处理,避免长期运行过程中机架变形导致带面跑偏;驱动单元的安装座都设置了可调式腰型孔,能够根据带面的张紧程度调整驱动轮的压紧力,日常维护时不需要拆卸整体机架,只需要松开安装螺栓即可调整驱动位置,大幅降低运维的工作量。带面的张紧机构采用螺旋张紧与重锤张紧组合的方式,螺旋张紧设置在尾部改向滚筒位置,用于初始安装时的带面张紧度调整,重锤张紧设置在下部回程段,能够在设备运行过程中自动补偿带面因温度变化、磨损产生的伸长量,保证带面张力始终保持在合理区间。

  在实际工况适配性上,这套结构可以根据处理物料的特性更换不同筛孔规格的带面,处理砂石类磨琢性强的物料时,可以更换耐磨橡胶带面,处理粮食类易破损物料时,可以更换食品级PVC带面,驱动单元的转速可以在0.2米每秒到1.5米每秒之间无级调整,匹配不同产线的输送产能需求。设备的安全防护设计也做了充分考虑,所有传动滚筒、联轴器的位置都设置了可拆卸的安全防护罩,驱动电机的接线盒采用防尘防水结构,适配车间内多粉尘的工作环境,设备两侧设置了检修步道与安全护栏,日常巡检时可以直接观察带面的运行状态与物料分离效果,不需要停机即可完成刮板间隙、托辊位置的微调。

  从建模的角度来看,这套装置的所有零部件都采用参数化建模方式,驱动单元、托辊组、张紧机构都做成了可复用的标准件模块,后续如果需要调整设备的整体长度,只需要调整中间机架段的长度参数,重新装配即可生成不同规格的设备模型,不需要重新绘制每个零部件;所有配合位置都添加了实际的装配约束,比如驱动轮与带面的接触约束、托辊与机架的转动约束,在做运动仿真时可以真实模拟带面的运行状态、物料在带面上的运动轨迹,提前验证不同转速、不同槽角下的物料分离效果,减少现场调试的工作量。设备的安装地脚采用预埋螺栓连接的方式,地脚孔的位置尺寸与现有车间的预埋板位置完全匹配,安装时不需要重新做基础处理,整体安装周期可以控制在两个工作日以内,大幅降低产线改造的时间成本。
