砖坯码垛用多齿夹持抓砖机械手结构

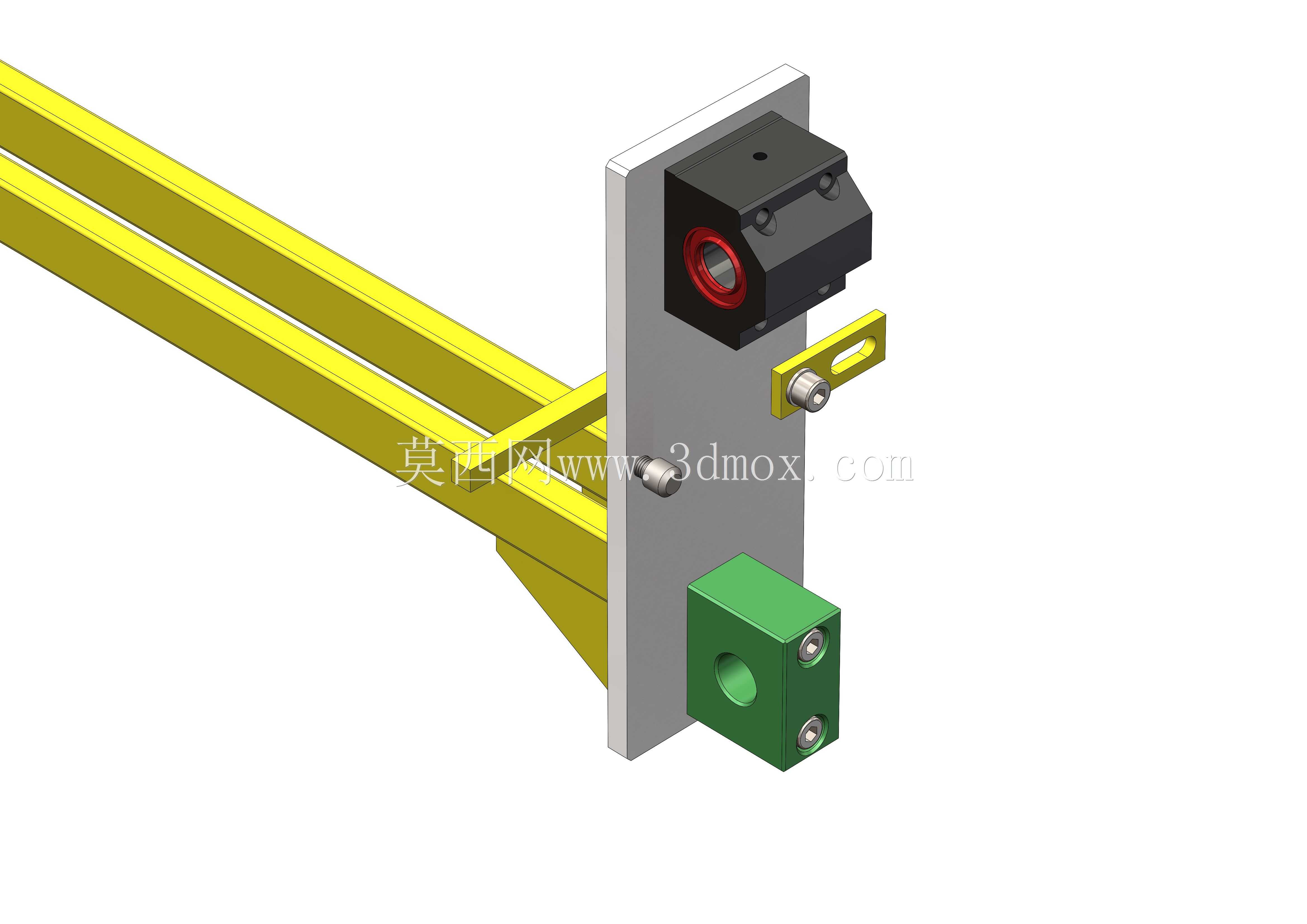

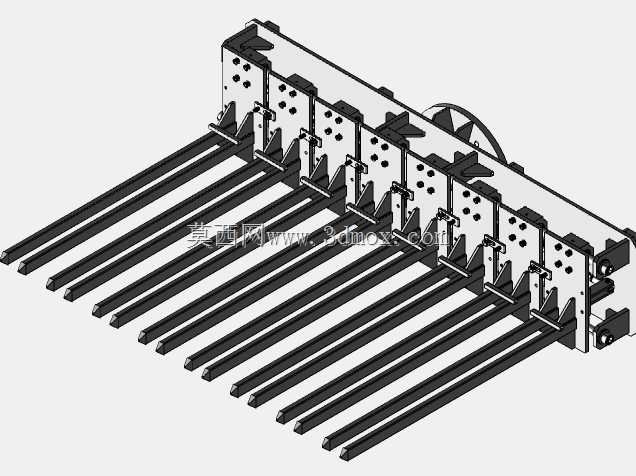

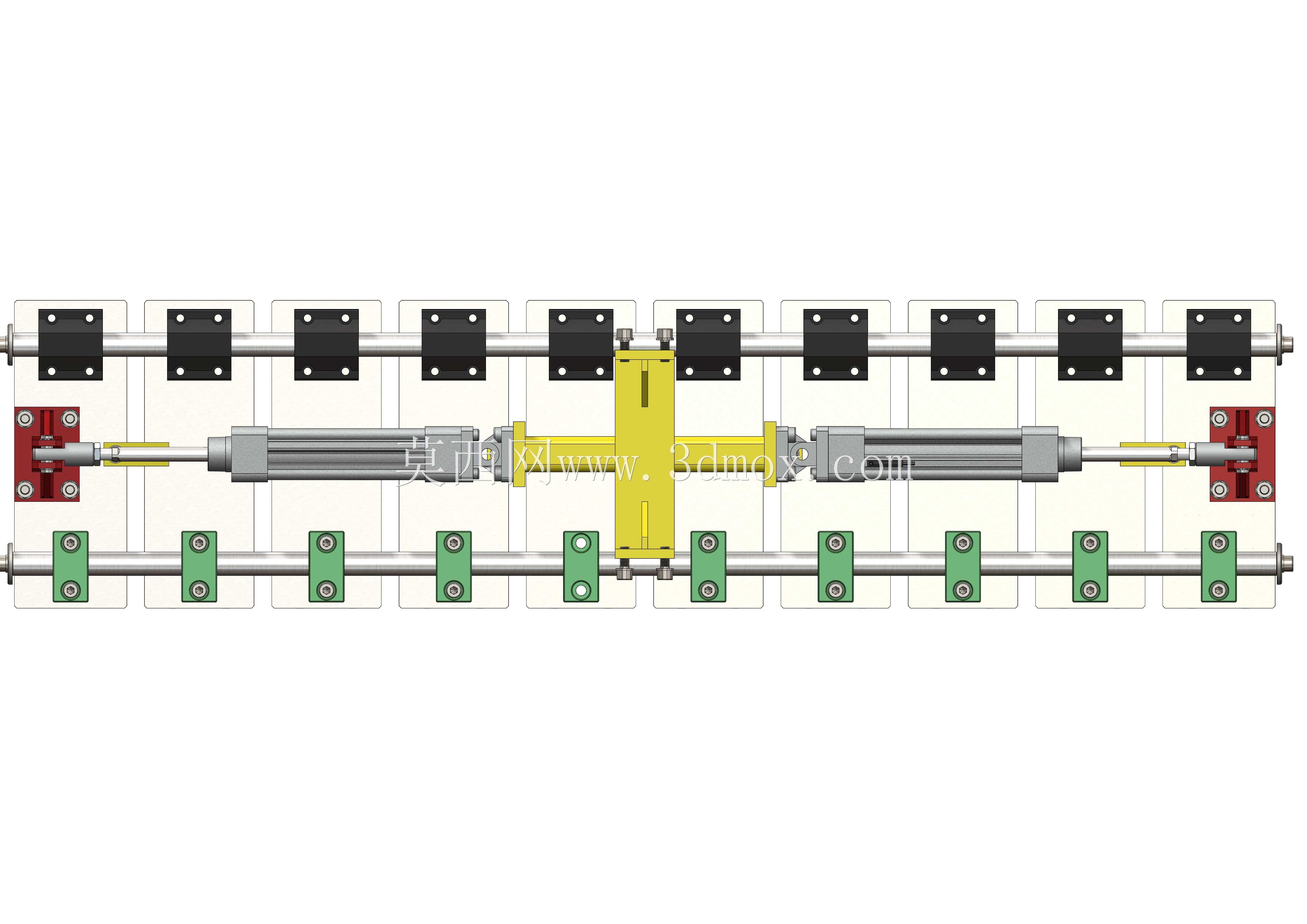

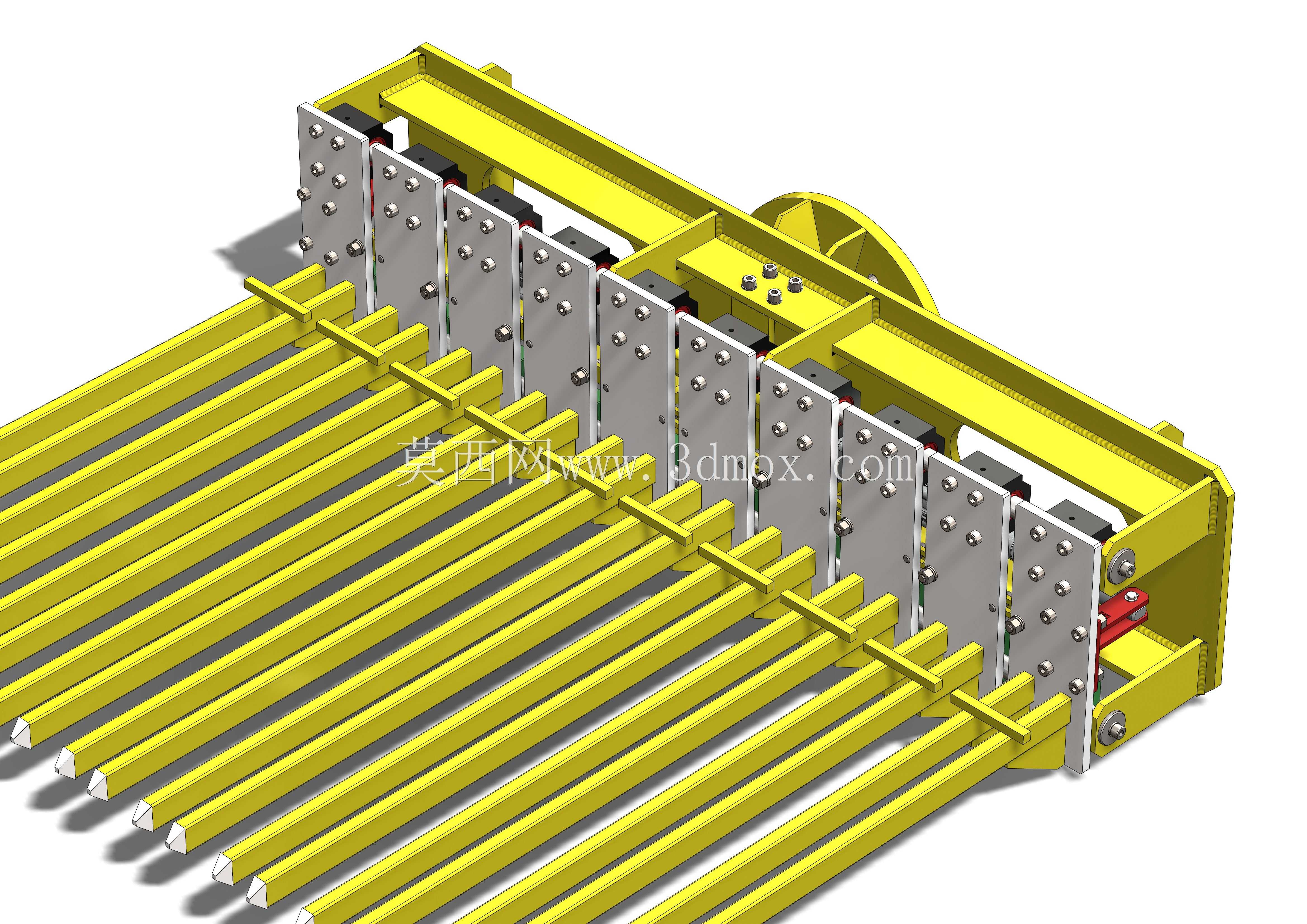

这款抓砖执行机构主要适配建材生产线上的工业机器人末端安装，用于陶瓷砖、蒸压砖等规整块状建材在窑炉出料、编组、码垛环节的转运作业，替代传统人工搬砖的高负荷工位，适配砖厂高温、多粉尘的连续作业场景，可直接对接现有砖机出料线的节拍，完成单排多块砖的同步夹持转运。从结构设计来看，整体采用框架式主梁作为承载基体，主梁上方设置标准法兰连接座，可直接匹配主流六轴工业机器人的末端安装接口，安装法兰的孔位遵循通用工业机器人末端执行器的安装规范，无需额外制作过渡转接板即可完成装调，主梁的横向跨度根据常规砖坯的单排排布宽度设计，可覆盖常规建材厂1.2米宽度内的砖排编组尺寸，纵向的夹持齿排采用等间距排布，齿间间隙适配标准砖块的厚度公差，每根夹持齿采用耐磨型钢加工，端部做倒角导向处理，避免插取砖坯时磕碰砖角造成残次品。夹持单元采用模块化排布，每一组夹持模块对应单块砖的夹持位置，模块通过螺栓固定在主梁的安装槽内，可根据不同砖块的尺寸规格调整模块间距，适配不同规格产品的生产需求，无需整体更换执行机构，降低产线换型的成本。夹持动作采用侧向压紧的方式，每块砖的侧面由独立的压紧块提供夹持力，压紧块表面贴有防滑耐磨垫层，既可以保证夹持时的摩擦力，避免砖块转运过程中滑落，又能防止刚性接触压损砖面。整个机构的动力管路沿主梁内侧的走线槽排布，避免作业过程中管路剐蹭砖垛或周边设备，整体结构的重心与法兰安装中心重合，可降低机器人运转时的偏载力矩，延长机器人关节的使用寿命。在安装边界上，该机构收拢状态下的外轮廓尺寸适配常规砖厂码垛工位的安全空间要求，不会与周边的输送线、编组台产生干涉，张开行程可覆盖常规砖块的厚度范围，从薄型陶瓷砖到厚型混凝土砖都能稳定夹持，作业时插齿伸入砖层间隙的深度经过校核，既保证插取到位不脱砖，又不会触碰下层砖面造成码垛错位。
