立式个人云存储外接硬盘外观结构设计

　　日常做消费数码类结构建模时，这类立式外置网络存储设备的结构设计，首先要考虑的是桌面摆放的空间适配问题，不同于卧式平放的外置硬盘，立式结构的设备在占用桌面投影面积上有明显优势，同等内部盘体容纳空间下，立式摆放的设备横向宽度仅为卧式产品的三分之二左右，对于工位桌面空间紧张的办公用户、家庭书桌摆放场景来说，能够留出更多的周边操作空间，不会和键盘、鼠标垫、桌面摆件产生空间干涉。从实际使用场景出发，这类设备多数时间是长期静置在桌面角落持续运行的，所以底部的防滑支撑结构设计是重点，建模时特意在底部预留了一圈环形的防滑垫安装槽，槽深控制在1.2mm，刚好适配常规厚度的橡胶防滑垫，既可以避免设备运行时盘体转动产生的微幅振动带动设备移位，

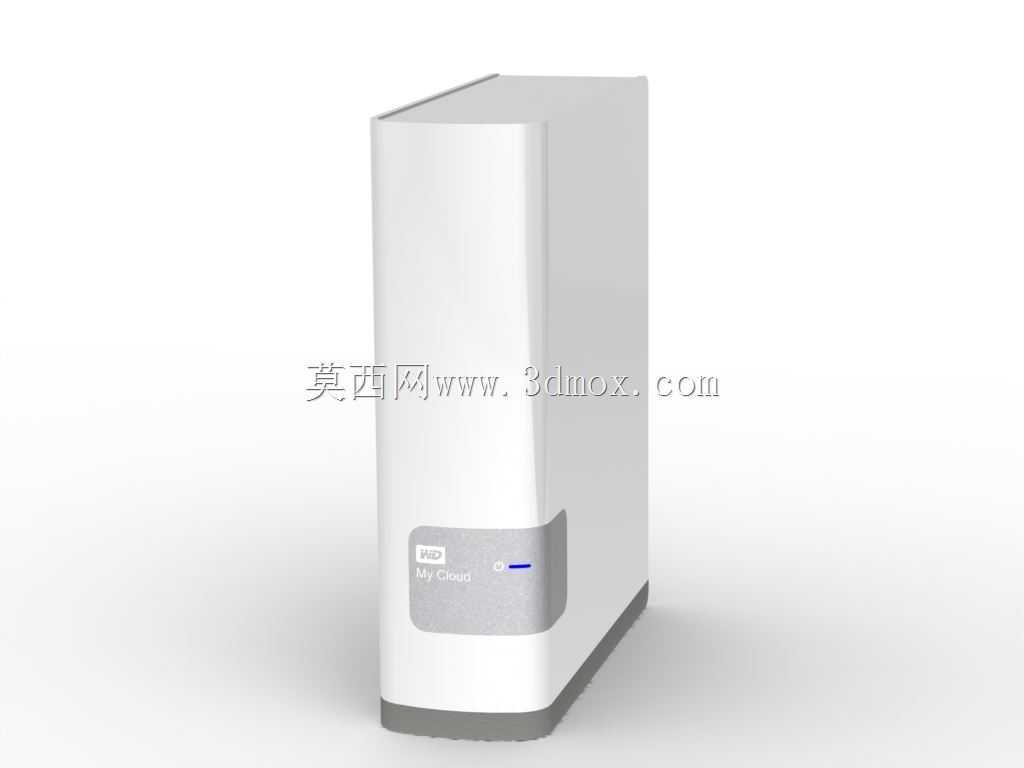

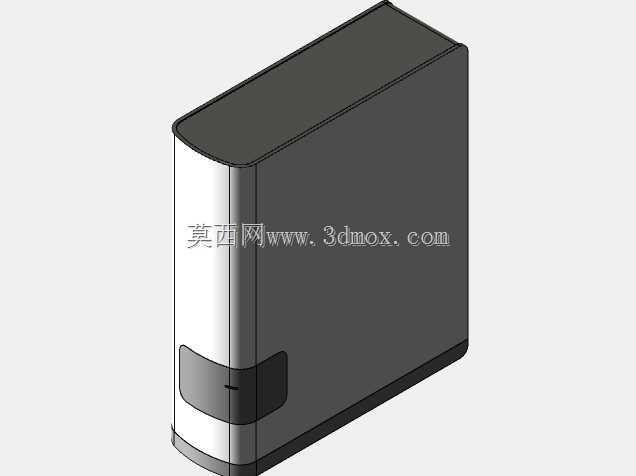

　　也能垫高设备底部，让机身和桌面之间留出3mm左右的通风间隙，配合机身侧面的隐藏式散热风道，能够保证内置机械硬盘长时间运行时的热量顺利散出，避免积热导致的盘体寿命下降问题。机身主体的外观采用了大圆角直棱柱造型，所有外露的棱边都做了R8的圆角过渡，一方面是避免尖锐棱边在用户搬运、插拔线材时剐蹭手部，另一方面大圆角的造型在视觉上更显轻薄，不会因为立式的高重心设计给人笨重的观感。正面的状态指示区域做了内凹的灰色装饰块设计，和白色的机身主体形成材质和色彩的层次区分，指示灯的开孔位置特意设置在装饰块偏右侧的位置，开孔直径仅2mm，采用半透明的导光件填充，既可以清晰传递设备的运行、联网、读写状态，又不会因为亮度过高在夜间使用时产生光污染，

　　影响桌面周边的视觉体验。从安装边界的角度考虑，机身后部的接口区域做了内凹10mm的沉台设计，所有的电源接口、网线接口、USB扩展接口都布置在这个沉台内部，这样在插接线材之后，线材的插头部分不会突出到机身轮廓之外，设备贴墙摆放时也不会因为插头顶到墙面导致机身无法放稳，沉台的边缘还做了导向斜面，用户盲插线材时能够顺着斜面快速找到接口位置，不用特意绕到设备后方对准接口。机身的上下壳连接采用了隐藏式卡扣结构，卡扣均匀布置在机身内侧的四个长边位置，卡扣的配合间隙控制在0.15mm，既可以保证上下壳装配之后的缝隙均匀，不会出现明显的断差，也方便后期售后维护时拆卸外壳，不需要额外在外观面设置螺丝孔破坏整体的简洁感。

　　考虑到这类设备经常会被用户放置在客厅电视柜、书房书架层板上，机身的宽度控制在90mm以内，深度控制在180mm以内，高度控制在220mm以内，能够适配绝大多数常规书架层板的层高限制，也能放进电视柜的预留设备格当中，不会出现尺寸超差放不进去的问题。在结构强度的设计上，机身内部的硬盘安装支架采用了和底壳一体的注塑结构，支架上预留了硬盘的减震胶钉安装位，四个安装位的位置度公差控制在0.1mm以内，保证硬盘安装之后不会出现偏斜，胶钉的硬度选择邵氏40度的硅胶材质，可以有效过滤硬盘运行时的自身振动，也能避免外界的磕碰振动直接传递到硬盘盘体，降低硬盘因为振动出现坏道的概率。机身的外壳材质选用常规的ABS工程塑料，表面做细晒纹处理，不容易残留指纹和使用划痕，长期使用之后外观依旧能保持整洁，不需要额外做表面喷涂处理，也能控制整体的生产成本，符合消费级数码产品的成本控制要求。正面的品牌标识区域采用了丝印的凹陷设计，标识位置距离机身底部120mm，刚好是用户坐姿状态下视线平齐的高度，不需要刻意低头或者抬头就能看到设备的状态指示和品牌标识，符合日常使用的视觉习惯。
